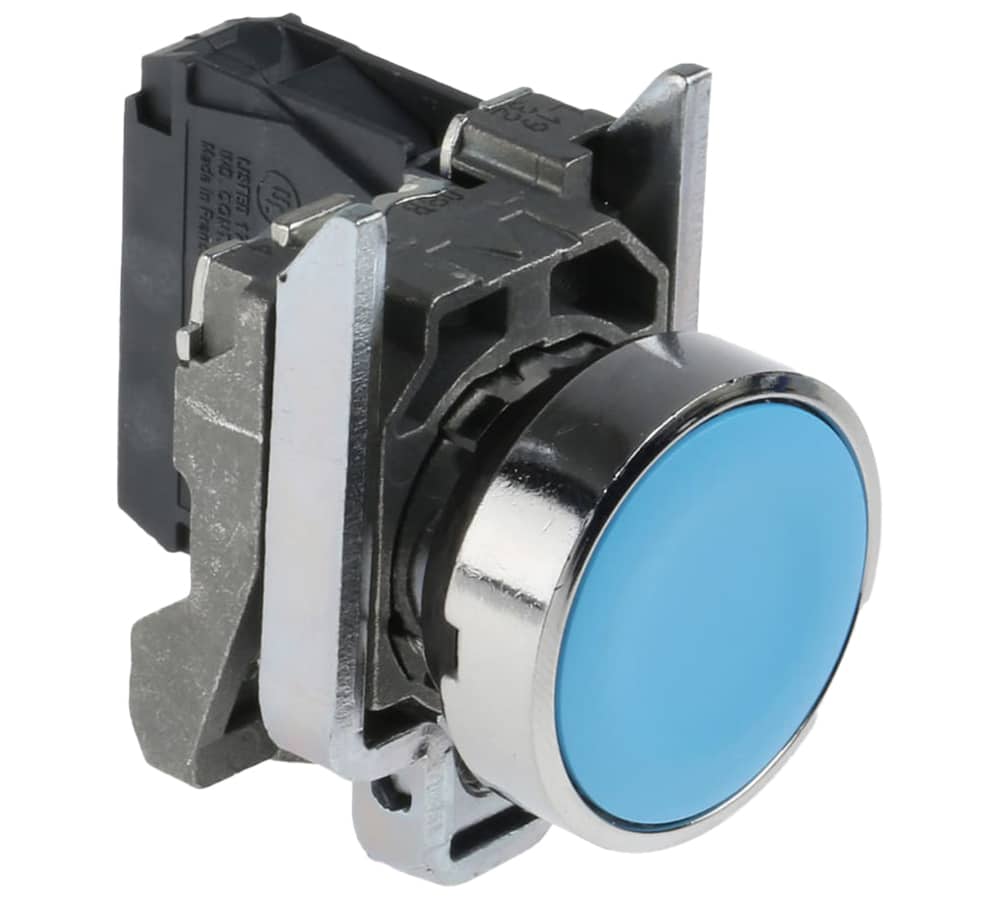

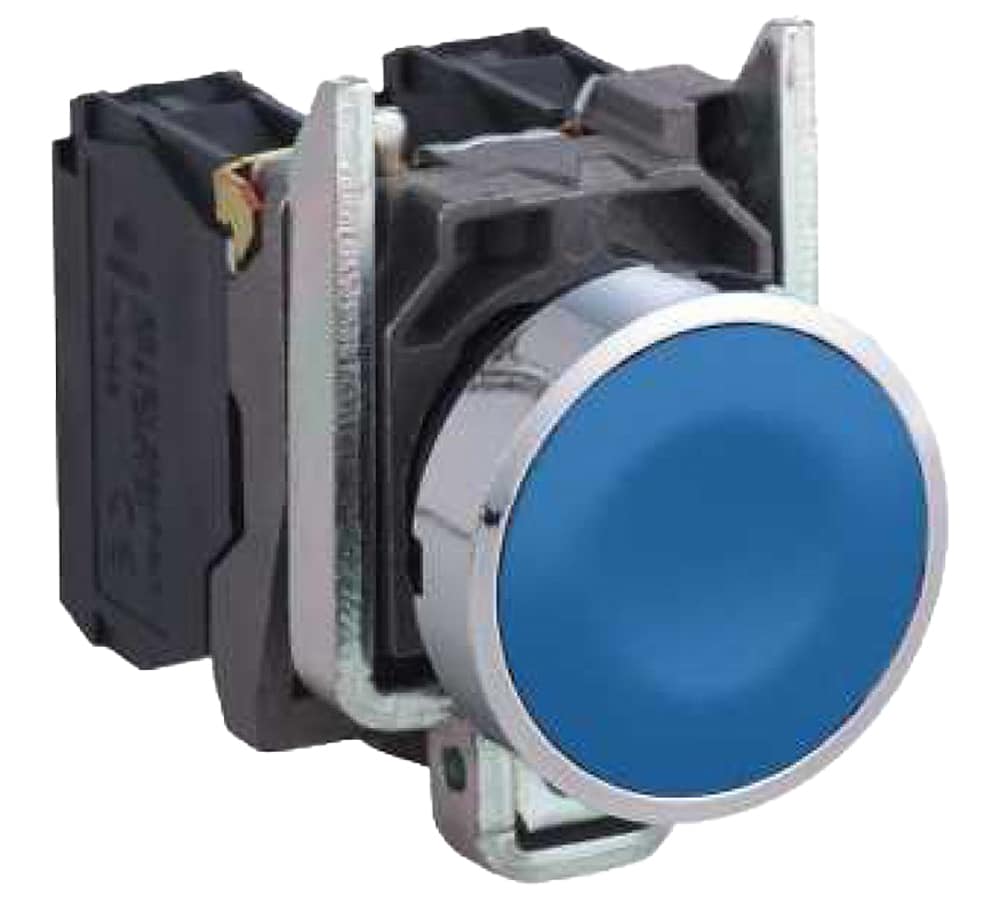

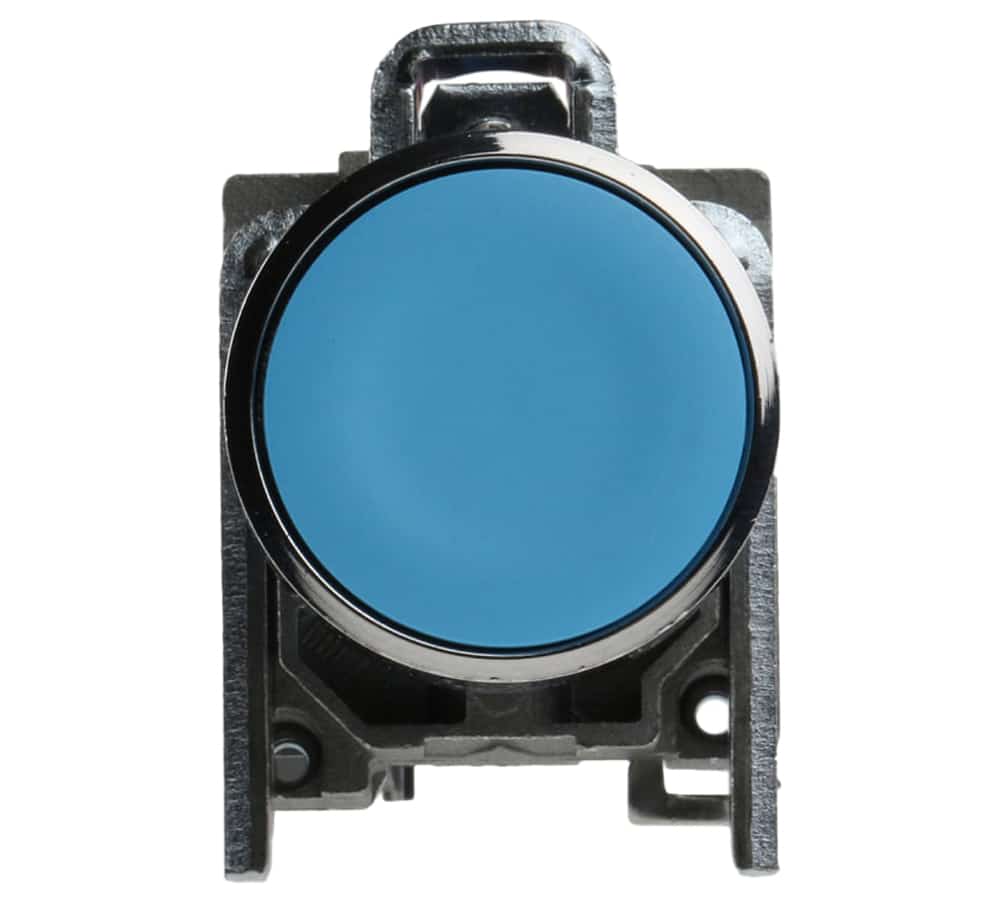

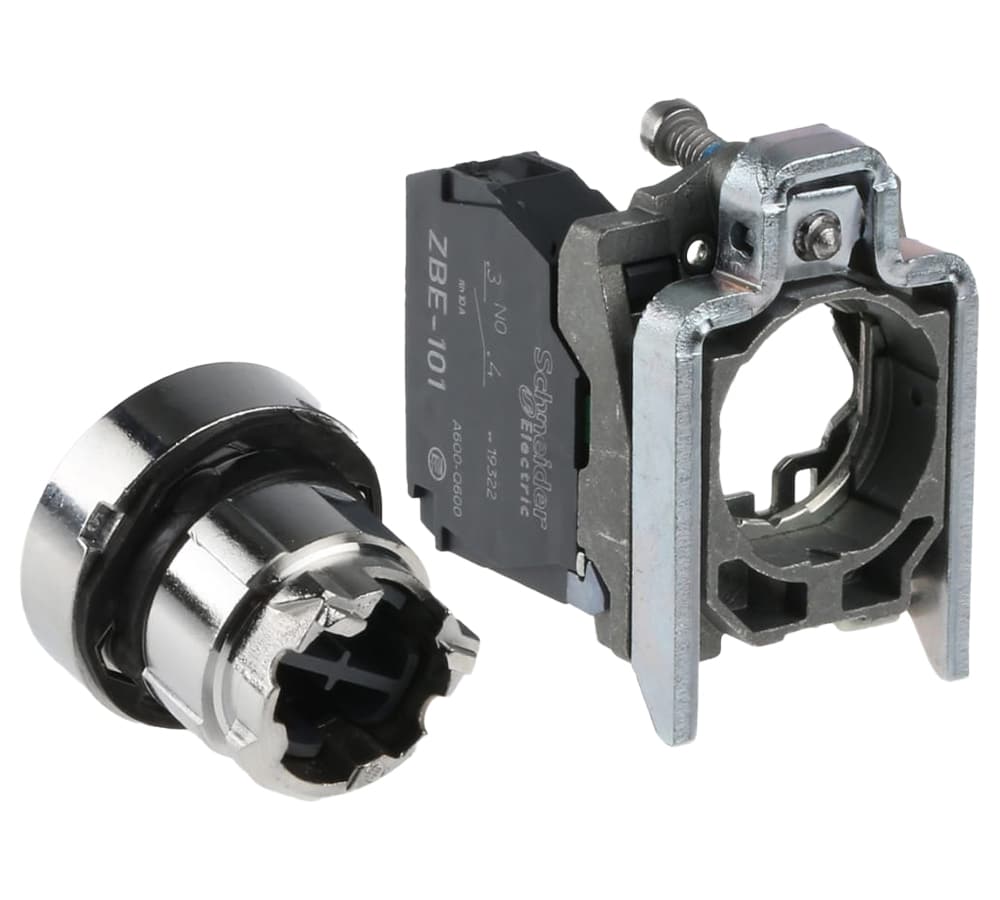

شستی فلزی آبی اشنایدر XB4BA61

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

350,000تومان

ویدیو محصول

توضیحات محصول

ویژگی های فنی پوش باتن XB4BA61

  • اهداف و کاربرد

باتن‌های XB4BA61 دارای نام اختصاری XB4 هستند و در صنعت به عنوان شستی‌های فشاری برگشت‌پذیر ریستی شناخته می‌شوند. منظور از برگشت‌پذیر بودن این پوش باتن‌ها، حالت فنری آن‌هاست که با فشار دادن یا تحریک دستی فرمان لازم را صادر می‌کنند و با برداشتن نیروی دست، به حالت اولیه خود باز می‌گردند.

این وسیله که یک شستی به رنگ آبی روشن بر روی آن تعبیه شده است، بدون چراغ بوده و به واسطه رنگ شفاف خود به راحتی از فاصله دور قابل تشخیص می‌باشد.

از پوش باتن‌های آبی برای انجام عملیات اجباری در مدار استفاده می‌شود. هدف اصلی از به کارگیری این رنگ در تابلوهای برق، صدور فرمان ریست (Reset) به تجهیزات و ماشین‌آلات و … است.

  • مشخصات شستی

بدنه پوش باتن XB4BA61 از جنس فلزی با روکش کروم است. استحکام این نوع بدنه بزرگ‌ترین مزیت آن است که در شرایط محیطی مختلف مانند ضربه، ارتعاشات و … مقاومت بالایی دارد.

قطر شستی این پوش باتن 22 میلی‌متر است و با توجه به آن، قطر مناسب برای برش، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی شستی آن را در محل مورد نظر جاسازی نمود.

  • کنتاکت‌ها و ترمینال‌ها

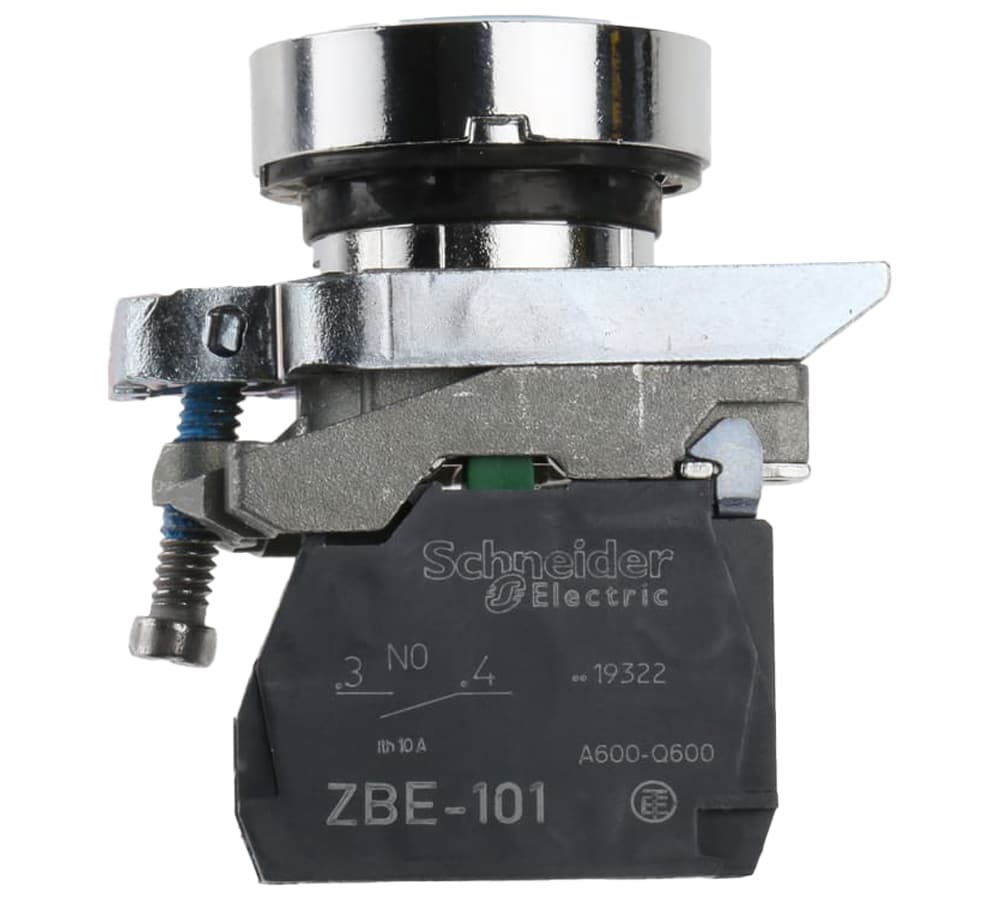

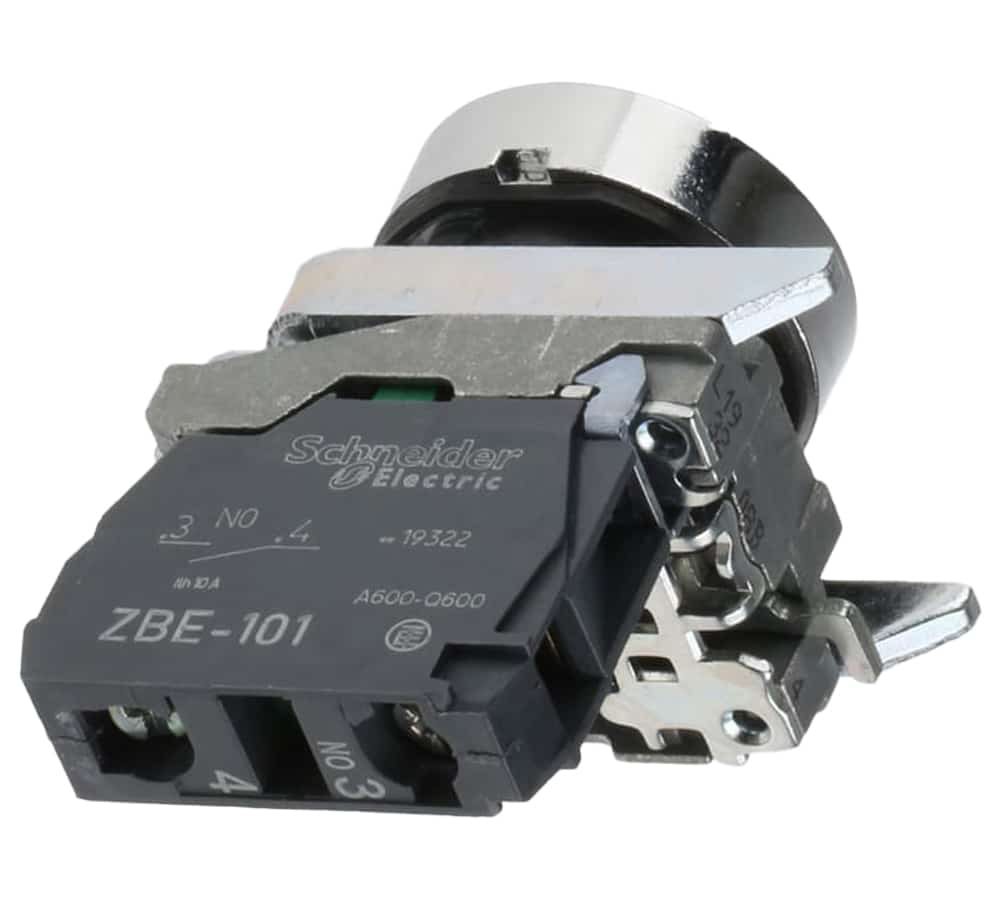

‌ پوش باتن XB4BA61 دارای کنتاکت‌های باز (NO: Normally Open) است که آن با شماره 3 و 4 مشخص شده است.

ترمینال‌های این پوش باتن‌ها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند، از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

  • مشخصات ولتاژ و جریان

ولتاژ عایقی در پوش باتن XB4BA61 برابر 600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

این پوش باتن در مقابل جریان اتصال کوتاه بالا مقاومت چندانی ندارد و تنها تا 10 آمپر دارای مقاومت است. علاوه بر این جریان قابل عبور از این وسیله درشرایط تهویه در هوای آزاد نیز 10 آمپر می‌باشد.

جریان بهره برداری این پوش باتن‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است، دارای مقادیر متغیری از 0.1 تا 6 آمپر می‌باشد.

  • مقاومت در برابر فشار

مقاومت پوش باتن XB4BA61 در مقابل فشارهای بالا مانند نفوذ آب فشار قوی 7 میلیون پاسکال در شرایط دمایی 55 درجه سانتی‌گراد و فاصله 10 سانتی متری می‌باشد.

  • ابعاد

ابعاد ظاهری پوش باتن XB4BA61 به این شرح است: ارتفاع آن‌ها 47 میلی‌متر، عرض 30 میلی‌متر و عمق آن نیز 52 میلی‌متر است.

  • دوام و سیکل عملکرد

دوام الکتریکی پوش باتن XB4BA61 تا 1 میلیون سیکل در شرایط مختلف جریانی و ولتاژی اعم از AC و DC می‌باشد. به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد.

دوام مکانیکی نیز در این وسیله 10 میلیون سیکل تعیین شده است.

  • مشخصات حفاظتی و نگهداری

دمای محیط برای نگهداری و عملیاتی این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد.

پوش باتن XB4BA61 در درجه حفاظت مختلفی از نظر نفوذ رطوبت، ذرات ریز، گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند. درجه‌های حفاظت IP66 ،IP67 ،IP69 و IP69K برای محافظت این وسیله برقرار است.

سوالات متداول

جزییات محصول

برند

اشنایدر الکتریک

رنج محصول

Harmony XB4

نوع قطعه

پوش باتن

سری محصول

XB4

جنس قاب

فلز با پوشش کروم

نوع سری

استاندارد

قطر جای نصب

22 میلی‌متر

شکل سر پوش باتن

گرد

نوع و ترکیب کنتاکت

1 نرمال باز

روش اتصال

ترمینال پیچی

ارتفاع محصول

47 میلی‌متر

عرض محصول

30 میلی‌متر

عمق محصول

52 میلی‌متر

وزن

80 گرم

سیکل کاری مکانیکی

10 میلیون سیکل

جنس کنتاکت‌ها

آلیاژ نقره ( نقره نیکل )

ولتاژ عایق نامی (ui)

600 ولت

سیکل کاری الکتریکی

1 میلیون سیکل

دمای محیط انبار

40- الی 70 درجه سانتی‌گراد

دمای محیط هنگام کارکرد

40- الی 70 درجه سانتی‌گراد

استاندارد IP

IP66

,

IP67

,

IP69

,

IP69k

استاندارد ها

CSA C22.2 No 14

,

EN/IEC 60947-1

,

EN/IEC 60947-5-1

,

EN/IEC 60947-5-4

,

EN/IEC 60947-5-5

,

JIS C8201-1

,

JIS C8201-5-1

,

UL 508

گواهی استاندارد محصول

BV

,

CSA

,

DNV

,

GL

,

LROS

,

UL listed

مقاومت در برابر لرزش

5gn در فرکانس 2 الی 500 هرتز

مقاومت در برابر شوک

30gn در مدت 18 میلی‌ثانیه

,

50gn در مدت 11 میلی‌ثانیه

تعداد در جعبه

1 عدد

تعداد در کارتن

150 عدد

جنس مهره ثابت کننده

زماک

نوع کاربری

مکانیزم با برگشت فنر

مشخصه کاربری

آبی توکار و بدون چراغ

عملکرد کنتاکت

قطع آهسته

مقاومت در برابر نفوذ آب با فشار بالا

7 میلیون پاسکال در 55 درجه سانتی‌گراد

گشتاور مورد نیاز برای سفت کردن پیچ

0.8 الی 1.2 نیوتن‌متر

حفاظت اتصال کوتاه

10 آمپر

جریان قابل عبور در شرایط تهویه با هوای آزاد

10 آمپر

مقاومت در برابر موج گذرای سریع

6 کیلو ولت

جریان کاری نامی (le)

0.1 آمپر در 600 ولت در دسته‌بندی کاربری DC-13

,

0.27 آمپر در 250 ولت در دسته‌بندی کاربری DC-13

,

0.55 آمپر در 125 ولت در دسته‌بندی کاربری DC-13

,

1.2 آمپر در 600 ولت در دسته‌بندی کاربری AC-15

,

3 آمپر در 240 ولت در دسته‌بندی کاربری AC-15

,

6 آمپر در 120 ولت در دسته‌بندی کاربری AC-15

نحوه عرضه محصول

پک کامل

دسته‌بندی حفاظتی

TH

دسته‌بندی حفاظت در برابر اضافه ولتاژ

کلاس 1
