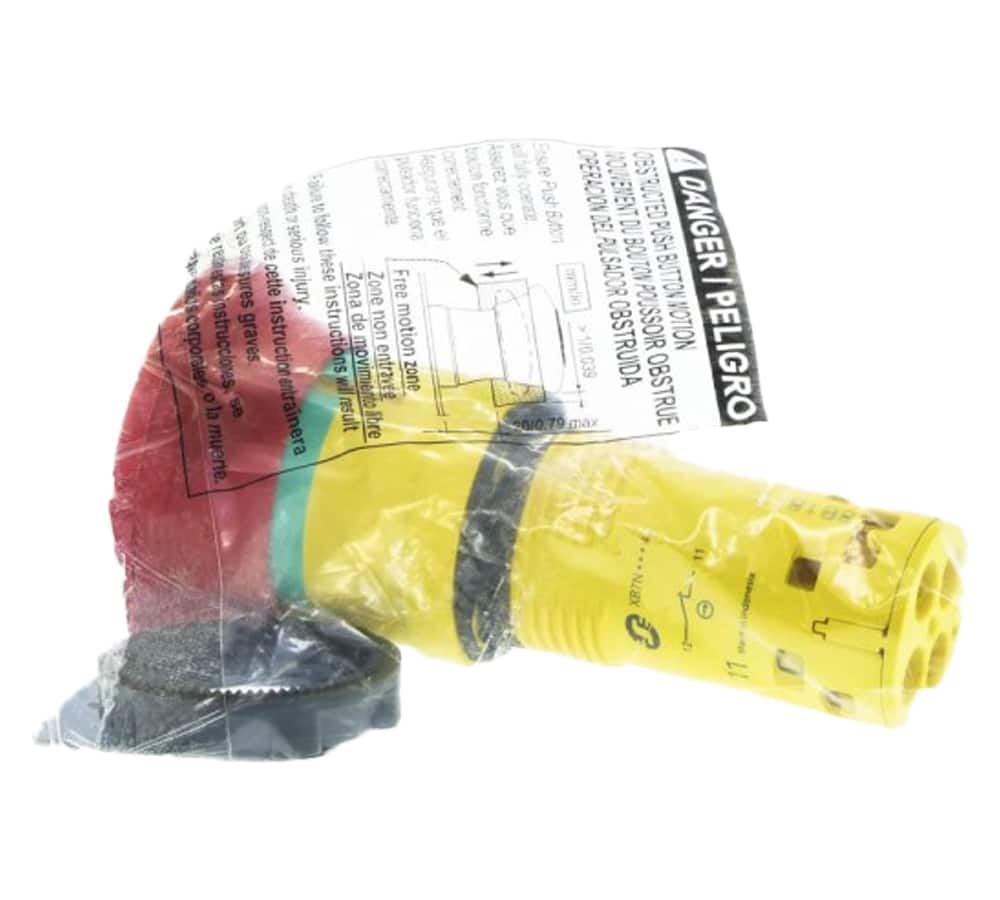

شستی قارچی قفل شو باکالیت با یک کنتاکت NC برند اشنایدر الکتریک کد XB7NS8442 Bacalit Cylindrical Emergency Red Push Button With 40mm And 22mm Diameter 1NC XB7NS8442 SCHNEIDER ELECTRIC

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400 ، قیمت نهایی را جویا شوید.

ارسال کالا به سراسر ایران در سریعترین زمان ممکن

این محصول اورجينال بوده و دارایی گارانتی سلامت فیزیکی و اصالت کالاست

نقد و بررسی‌ها

هیچ دیدگاهی برای این محصول نوشته نشده است.

اولین کسی باشید که دیدگاهی می نویسد “شستی قارچی قفل شو باکالیت با یک کنتاکت NC برند اشنایدر الکتریک کد XB7NS8442”

رنج محصول

نوع قطعه

سری محصول

قطر جای نصب

شکل سر پوش باتن

نوع و ترکیب کنتاکت

روش اتصال

ارتفاع محصول

عرض محصول

عمق محصول

وزن

سیکل کاری مکانیکی

ولتاژ عایق نامی (ui)

سیکل کاری الکتریکی

دمای محیط انبار

دمای محیط هنگام کارکرد

کلاس حفاظتی در برابر شوک الکتریکی

استاندارد IP

,

استاندارد ها

, , , , , , ,

گواهی استاندارد محصول

,

مقاومت در برابر لرزش

مقاومت در برابر شوک

تعداد در جعبه

تعداد در کارتن

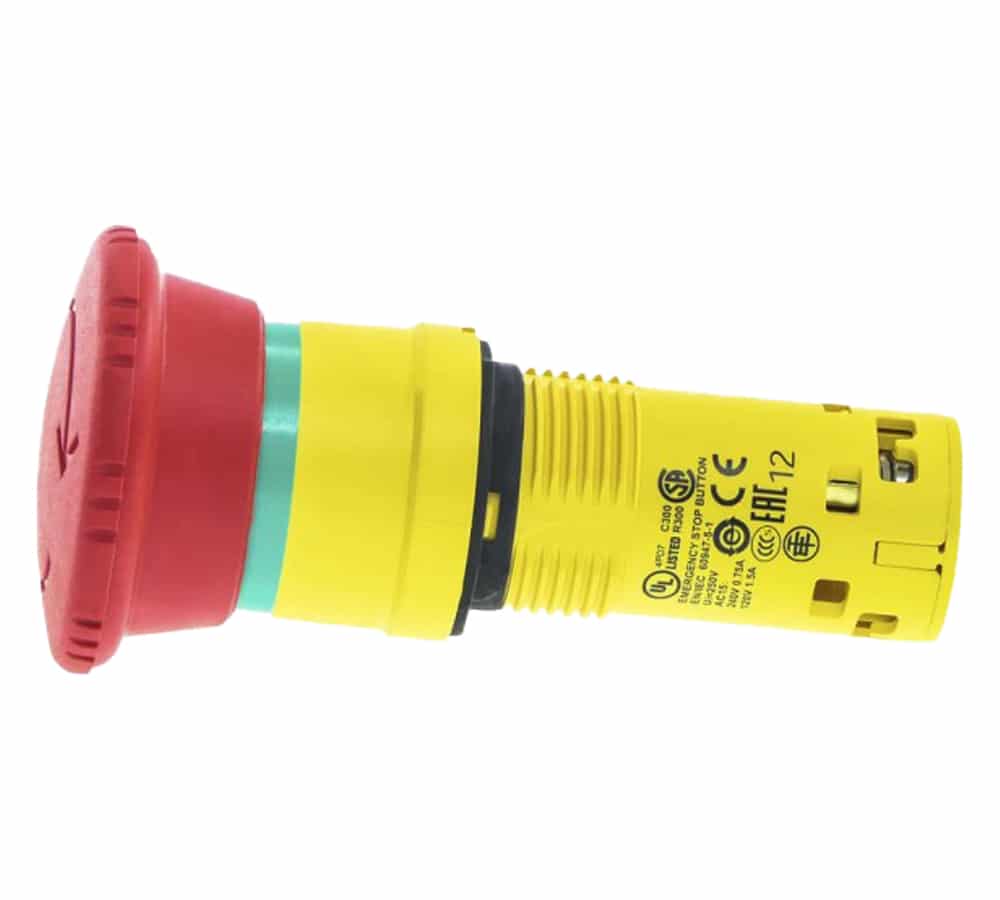

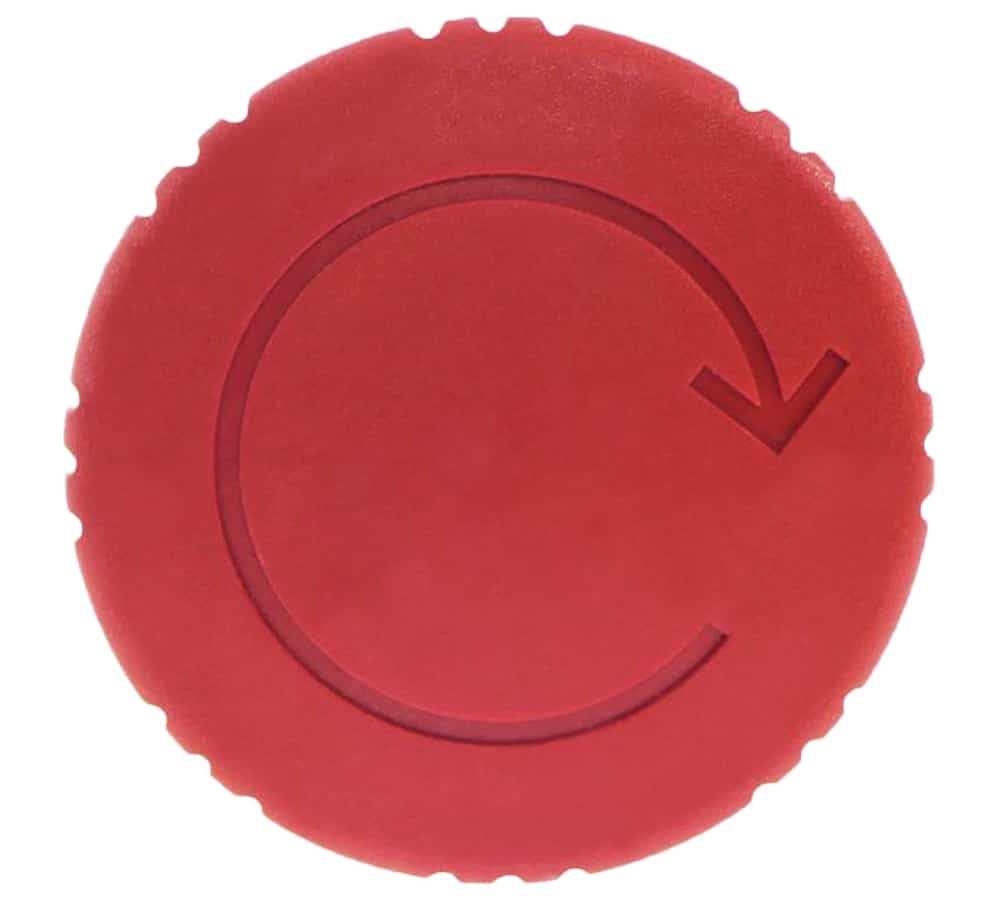

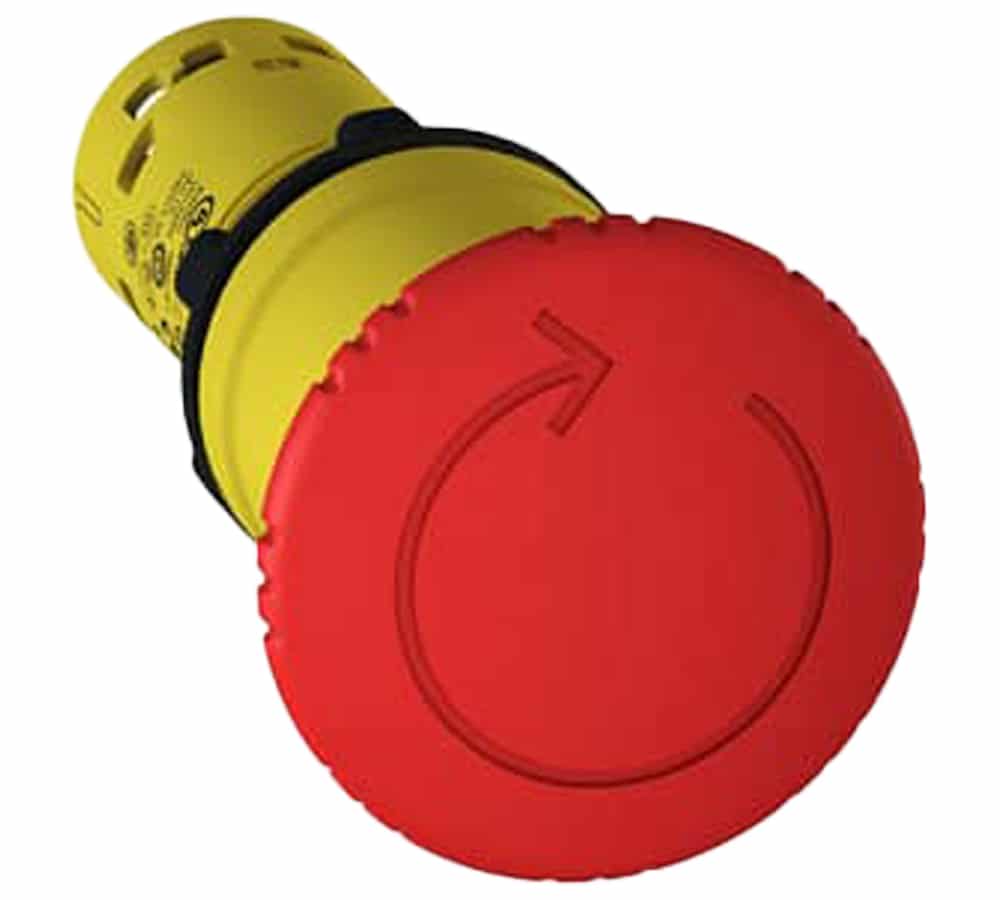

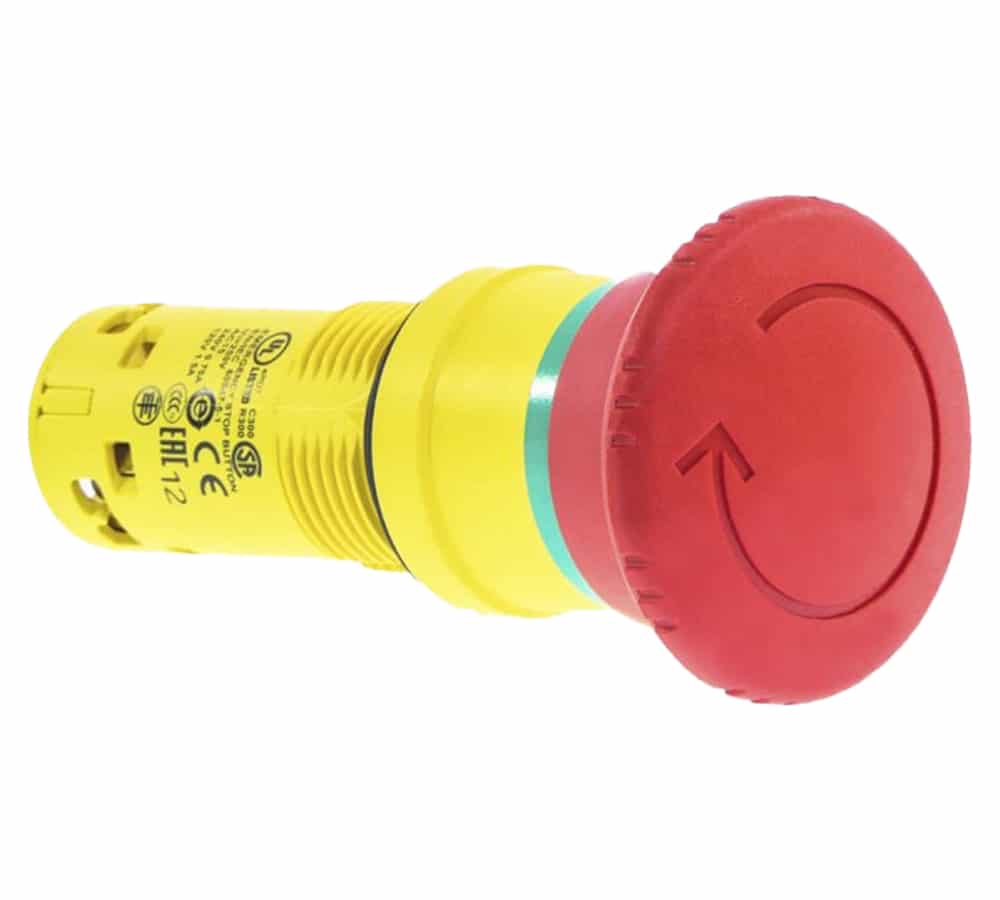

این نوع پوش باتن‌ها دارای نام اختصاری XB7 هستند و در صنعت به عنوان شستی‌های قارچی اضطراری شناخته می‌شوند با مکانیزم فشار دستی عمل می‌کنند . شستی این پوش باتن‌ها به شکل قارچ بوده و با داشتن قطر 40 میلی‌متری قابلیت استفاده و تشخیص راحت‌تری دارند . شکل و رنگ خاص شستی نیز باعث تشخیص بهتر و راحت‌تر آن می‌شود . این شستی برگشت‌پذیر نبوده و با هر بار فشار یا عمل تحریک در حالت قطع قفل می‌شود . برای آزاد کردن آن از مکانیزم چرخش شستی که جهت آن بر روی شستی مشخص شده است استفاده می‌شود . این شستی که به رنگ قرمز بر روی مکانیزم پوش باتن تعبیه شده است بدون چراغ بوده و به دلیل رنگ واضح و قابل قبول خود به راحتی از فاصله دور قابل تشخیص می‌باشد .

از این نوع پوش باتن‌های قرمز برای قطع اضطراری مدار استفاده می‌شود . هدف اصلی از به کارگیری این رنگ در تابلوهای برق ، نشان دادن کاربرد توقف یا عملیات اضطرار پوش باتن است . عملیات قطع در این پوش باتن به روش عملکرد سریع انجام می‌شود .
جنس بدنه و شستی این نوع پوش باتن باکالیت است . این بدنه دارای نوعی ماده گرمادیده و سخت است که دارای استحکام بالایی در برابر ضربات بوده و مقاومت بالایی در برابر شوک‌های الکتریکی دارد علاوه بر این از نظر مقاومت الکتریکی و شکست عایقی نیز مناسب است و از این رو در بیشتر قطعات برقی مورد استفاده قرار می‌گیرد .

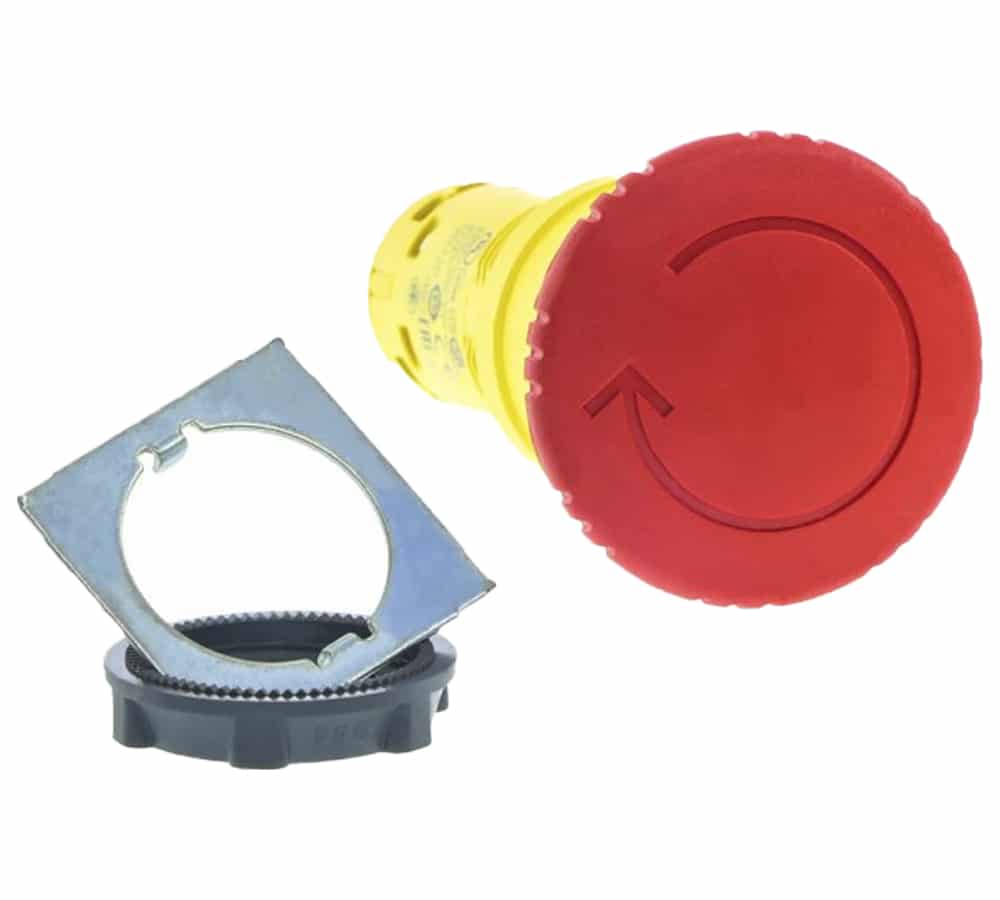

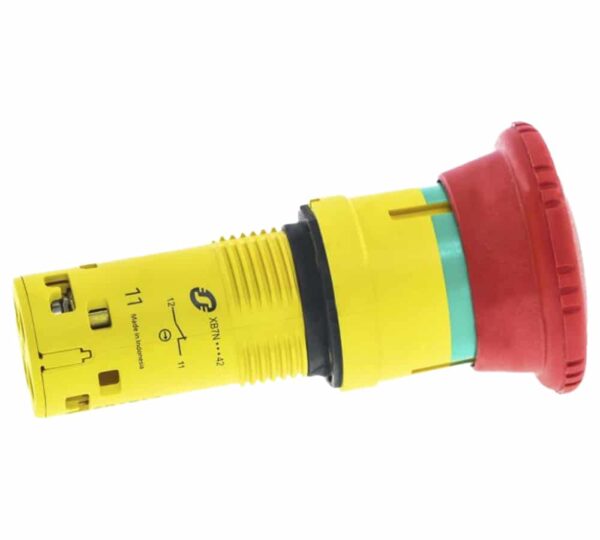

قطر محل نصب برای این پوش باتن 22 میلی‌متر در نظر گرفته می‌شود . قطر مناسب برای برش ، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی آن را در محل مورد نظر جاسازی نمود .‌ این نوع پوش باتن دارای کنتاکت‌ بسته (NC : Normally Close) است که با شماره 11 و 12 پشت پوش باتن مشخص شده است .

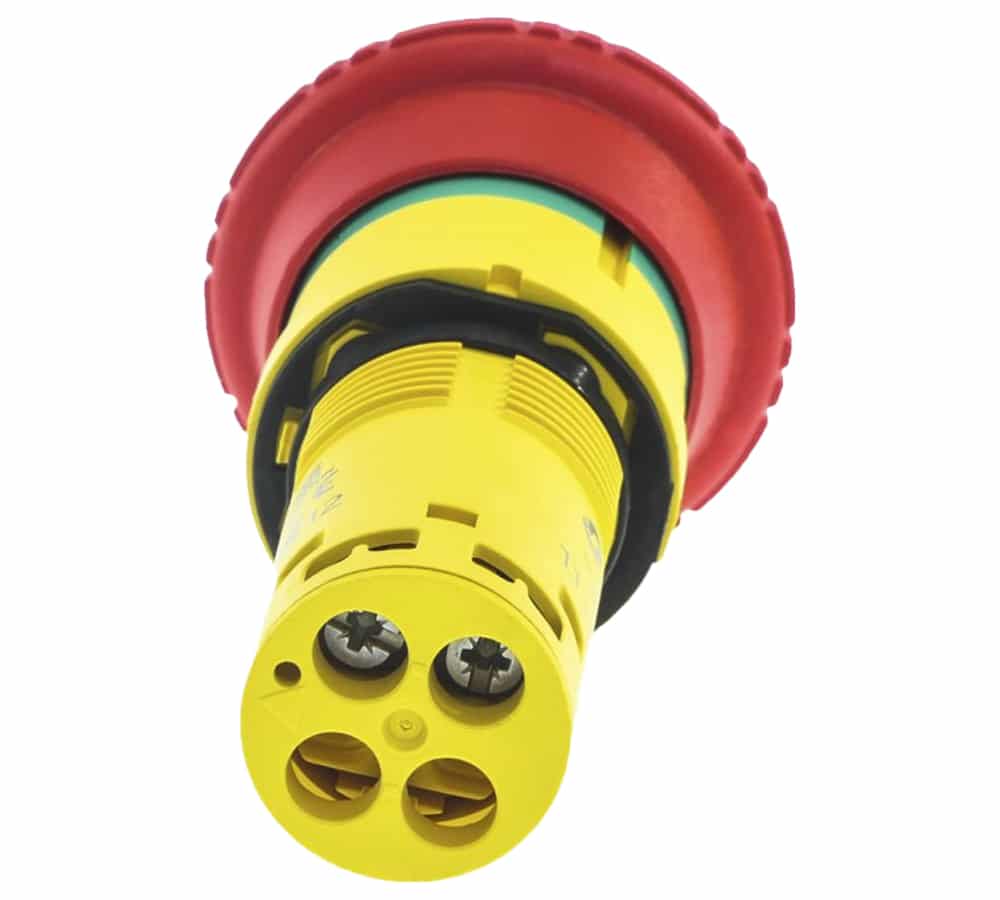

ترمینال‌های این پوش باتن‌ها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند . اندازه ترمینال‌هایی که برای اتصال سیم با سرسیم مورد استفاده قرار می‌گیرند حداکثر 2×1.5 mm² و اندازه ترمینال‌های مورد استفاده برای اتصال سیم‌های بدون سرسیم 1×0.34 تا  2×2.5 mm² می‌باشد .

ولتاژ عایقی در این شستی 250 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند . این پوش باتن در مقابل جریان اتصال کوتاه بالا دارای تحمل تا 4 آمپر است . جریان بهره برداری یا عملیاتی این پوش باتن‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است دارای مقادیر متغیری از 0.1 تا 1.5 آمپر می‌باشد .
ابعاد ظاهری این پوش باتن‌ها به این شرح است : ارتفاع آن‌ها 40 میلی‌متر ، عرض 40 میلی‌متر و عمق آن نیز 72 میلی‌متر است . دوام الکتریکی این وسیله تا 1 میلیون سیکل در شرایط مختلف جریانی و ولتاژی اعم از AC و DC می‌باشد . به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد . دوام مکانیکی نیز در این وسیله 100 هزار سیکل تعیین شده است . دمای محیط برای نگهداری این وسیله بین 40- درجه تا 70+ درجه سانتی‌گراد و دمای عملیاتی آن باید بین 25- درجه تا 70+ درجه سانتی‌گراد باشد .

این پوش باتن‌های XB7 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند . درجه‌های حفاظت IP20 برای محافظت وجه پشتی و درجه حفاظتی IP65 نیز برای محافظت وجه جلو این وسیله برقرار است .
