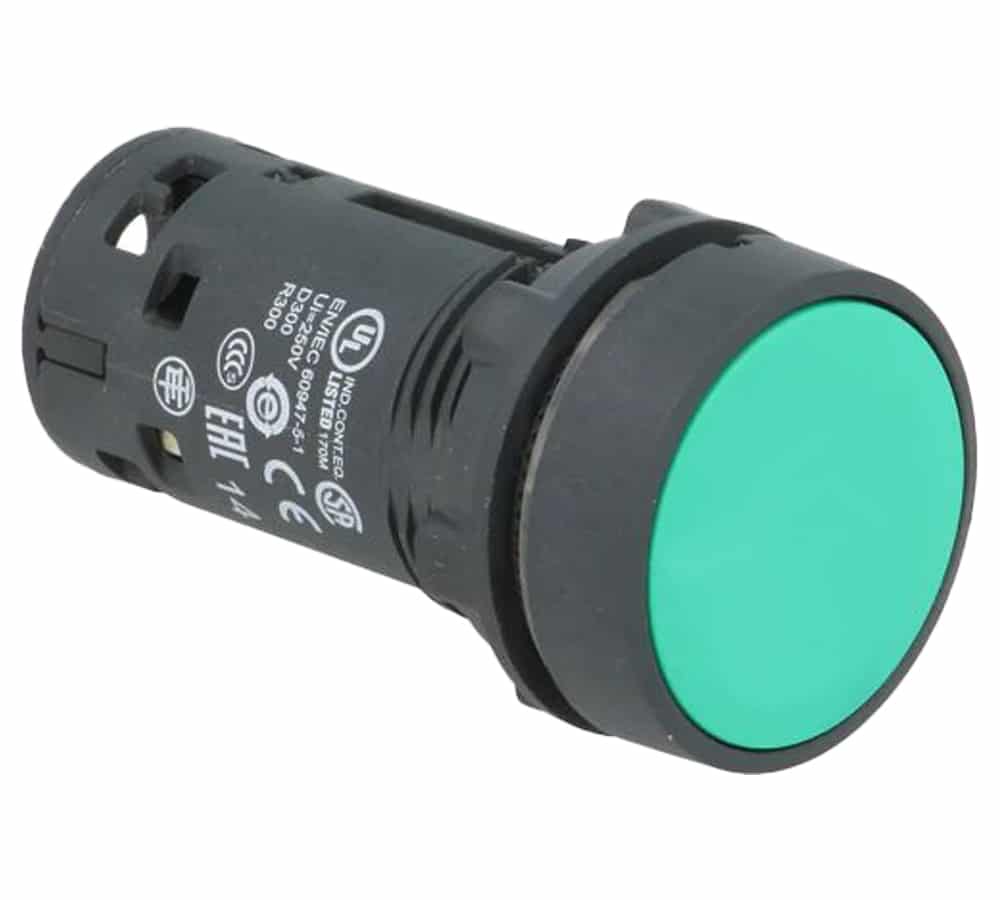

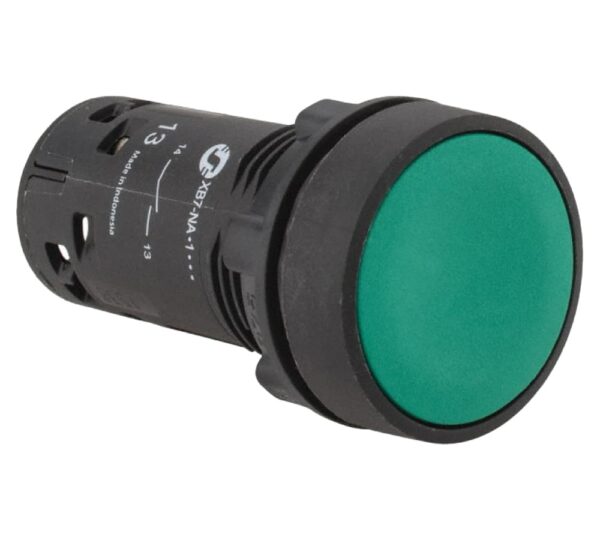

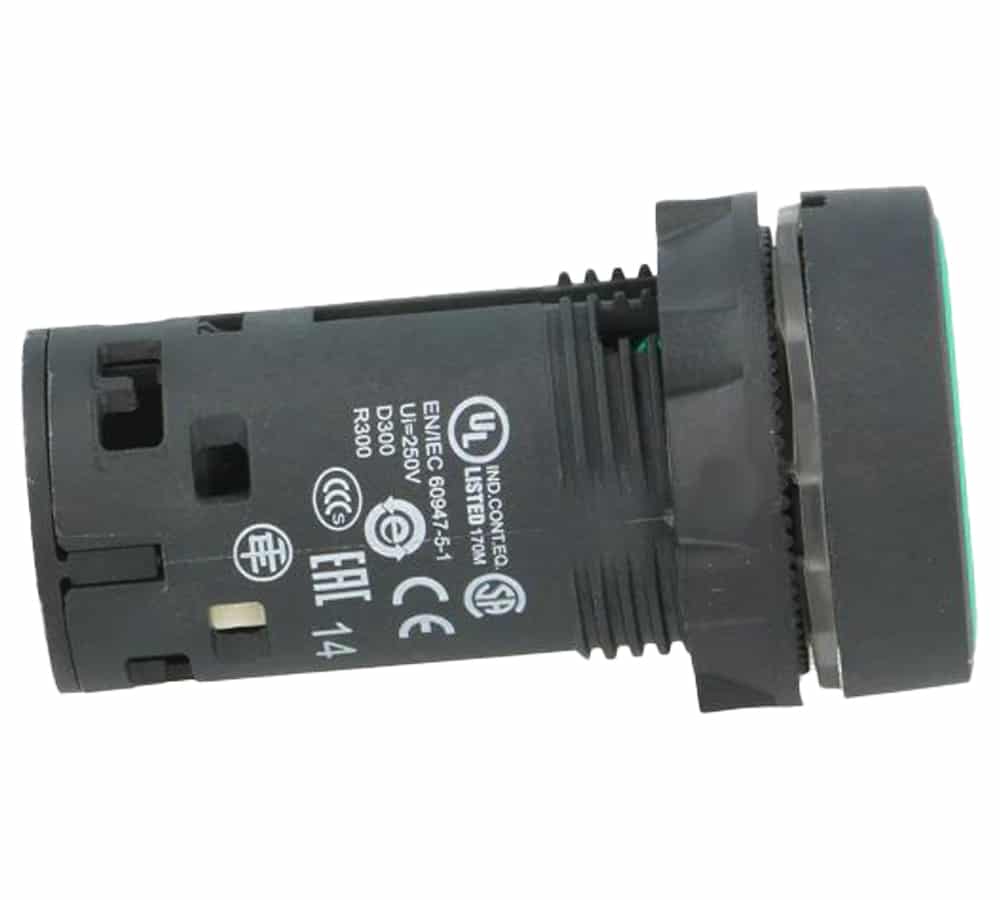

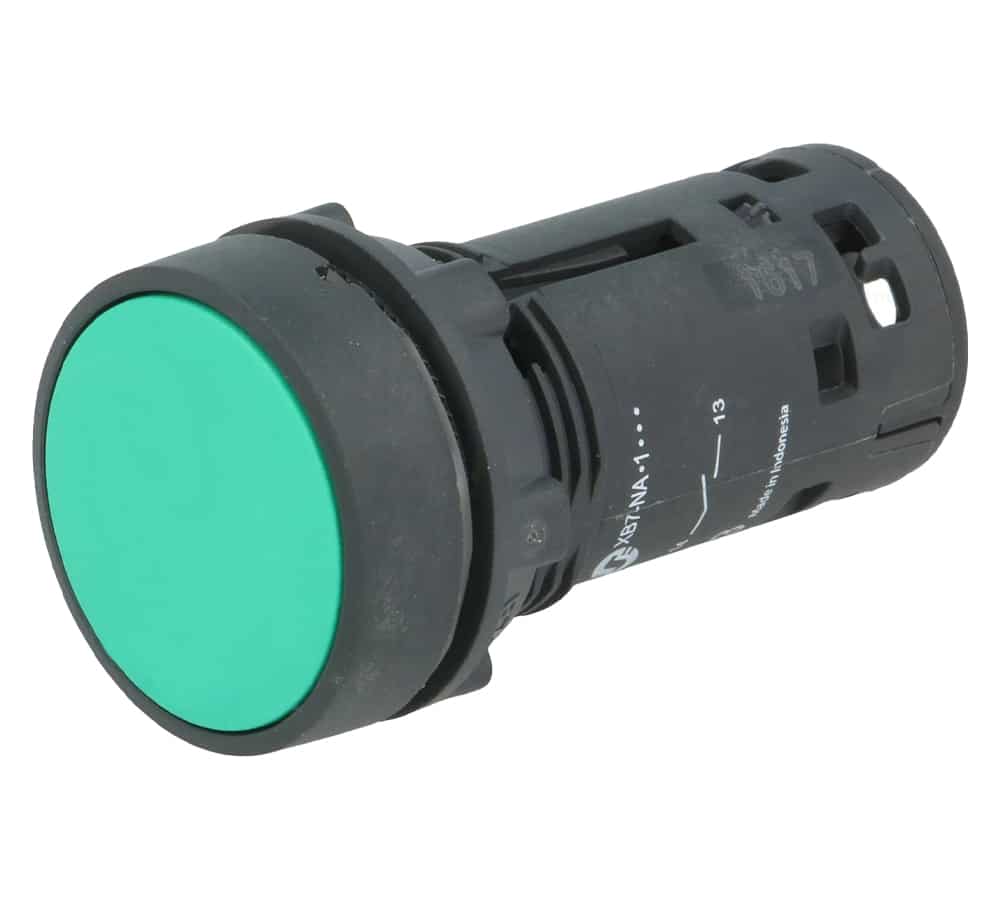

شستی باکالیت سبز اشنایدر XB7NA31

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

(1 بررسی مشتری)

220,000تومان

ویدیو محصول

توضیحات محصول

ویژگی های فنی پوش باتن‌ اشنایدر کد XB7NA31

  • اهداف و کاربرد

پوش باتن‌های اشنایدر XB7NA31 دارای نام اختصاری XB7 هستند و در صنعت به عنوان شستی‌های فشاری برگشت‌پذیر شناخته می‌شوند. منظور از برگشت‌پذیر بودن این پوش باتن‌ها، حالت فنری آن‌هاست که با فشار دادن یا تحریک دستی، فرمان لازم را صادر می‌کنند و با برداشتن نیروی دست، به حالت اولیه خود باز می‌گردند.

این نوع پوش باتن نیازی به استفاده از چراغ برای تشخیص از راه دور نداشته و از آنجایی که برای راه‌اندازی عادی یک خروجی مورد نظر که کارکرد عادی دارد مورد استفاده قرار می‌گیرد.

  • مشخصات شستی

بدنه پوش باتن XB7NA31 از جنس پلاستیک محکم و به رنگ طوسی تیره است. این نوع پلاستیک دارای استحکام و حالت ارتجاعی مناسبی برای نصب و جاسازی در تابلوهای برق می‌باشد. قُطر شستی این پوش باتن 22 میلی‌متر است و با توجه به آن، قطر مناسب برای برش، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی شستی آن را در محل مورد نظر جاسازی نمود.

  • کنتاکت‌ها و ترمینال‌ها

پوش باتن XB7NA31 تنها دارای یک کنتاکت برای حالت باز عادی (NO: Normally Open) است. این کنتاکت با ترمینال‌های شماره 13 و 14 بر روی بدنه این وسیله مشخص شده است و برای اتصال هادی فاز فرمان مورد استفاده قرار می‌گیرد.

ترمینال‌های این پوش باتن‌ها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

  • مشخصات ولتاژ و جریان

ولتاژ عایقی در پوش باتن XB7NA31 برابر  250 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

این پوش باتن در مقابل جریان اتصال کوتاه بالا مقاومت چندانی ندارد و تنها تا 4 آمپر دارای مقاومت است.

جریان بهره برداری این پوش باتن‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است، دارای مقادیر متغیری می‌باشد.

ابعاد ظاهری این پوش باتن‌ها به این شرح است: ارتفاع آن‌ها 29 میلی‌متر، عرض 29 میلی‌متر و عمق آن نیز 15.5 میلی‌متر است.

  • دوام و سیکل عملکرد

دوام الکتریکی پوش باتن XB7NA31 تا 1 میلیون سیکل می‌باشد. به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد.

دوام مکانیکی نیز در این وسیله 1 میلیون سیکل تعیین شده است.

  • مشخصات حفاظتی و نگهداری

دمای محیط برای نگهداری این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد. دمای کار یا دمای بهره‌برداری نیز برای این پوش باتن 25- درجه تا 70+ درجه سانتی‌گراد تعیین شده است.

پوش باتن اشنایدر کد XB7NA31 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند. درجه‌های حفاظت IP20 برای محافظت وجه پشتی و درجه حفاظتی IP65 نیز برای محافظت وجه جلو این وسیله برقرار است.

سوالات متداول

جزییات محصول

برند

اشنایدر الکتریک

رنج محصول

Harmony XB7

نوع قطعه

پوش باتن

سری محصول

XB7

قطر جای نصب

22 میلی‌متر

شکل سر پوش باتن

گرد

نوع و ترکیب کنتاکت

1 نرمال باز

روش اتصال

ترمینال پیچی

ارتفاع محصول

29 میلی‌متر

عرض محصول

29 میلی‌متر

عمق محصول

51.5 میلی‌متر

وزن

21 گرم

سیکل کاری مکانیکی

1 میلیون سیکل

ولتاژ عایق نامی (ui)

250 ولت

سیکل کاری الکتریکی

1 میلیون سیکل

کد انطباق پذیری

XB7

دمای محیط انبار

40- الی 70 درجه سانتی‌گراد

دمای محیط هنگام کارکرد

25- الی 70 درجه سانتی‌گراد

استاندارد ها

CSA C22.2 No 14

,

EN/IEC 60947-1

,

EN/IEC 60947-5-1

,

JIS C8201-1

,

JIS C8201-5-1

,

UL 508

گواهی استاندارد محصول

CCC

,

GOST

مقاومت در برابر لرزش

5gn در فرکانس 2 الی 500 هرتز

مقاومت در برابر شوک

30gn در مدت 18 میلی‌ثانیه

تعداد در جعبه

1 عدد

تعداد در کارتن

100 عدد

استاندارد IP

قسمت کنتاکت‌ها IP20 و قسمت کلگی IP65

نوع کاربری

مکانیزم با برگشت فنر

مشخصه کاربری

سبز توکار و بدون چراغ

عملکرد کنتاکت

قطع آهسته

نحوه عرضه محصول

محصول یکپارچه

قطر سوراخ نصب

22.5 میلی‌متر

نحوه نصب

ثابت کردن به وسیله مهره از زیر

گشتاور مورد نیاز برای سفت کردن پیچ

0.8 الی 1.2 نیوتن‌متر

حفاظت اتصال کوتاه

4 آمپر

مقاومت در برابر موج گذرای سریع

4 کیلو ولت

جریان کاری نامی (le)

0.1 آمپر در 250 ولت در دسته‌بندی کاربری DC-13

,

0.22 آمپر در 125 ولت در دسته‌بندی کاربری DC-13

,

0.3 آمپر در 240 ولت در دسته‌بندی کاربری AC-14

,

0.6 آمپر در 120 ولت در دسته‌بندی کاربری AC-14

دسته‌بندی حفاظتی

TH

دسته‌بندی حفاظت در برابر اضافه ولتاژ

کلاس 2
