شستی باکالیت قرمز اشنایدر XB5AA42

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

348,000تومان

ویدیو محصول

توضیحات محصول

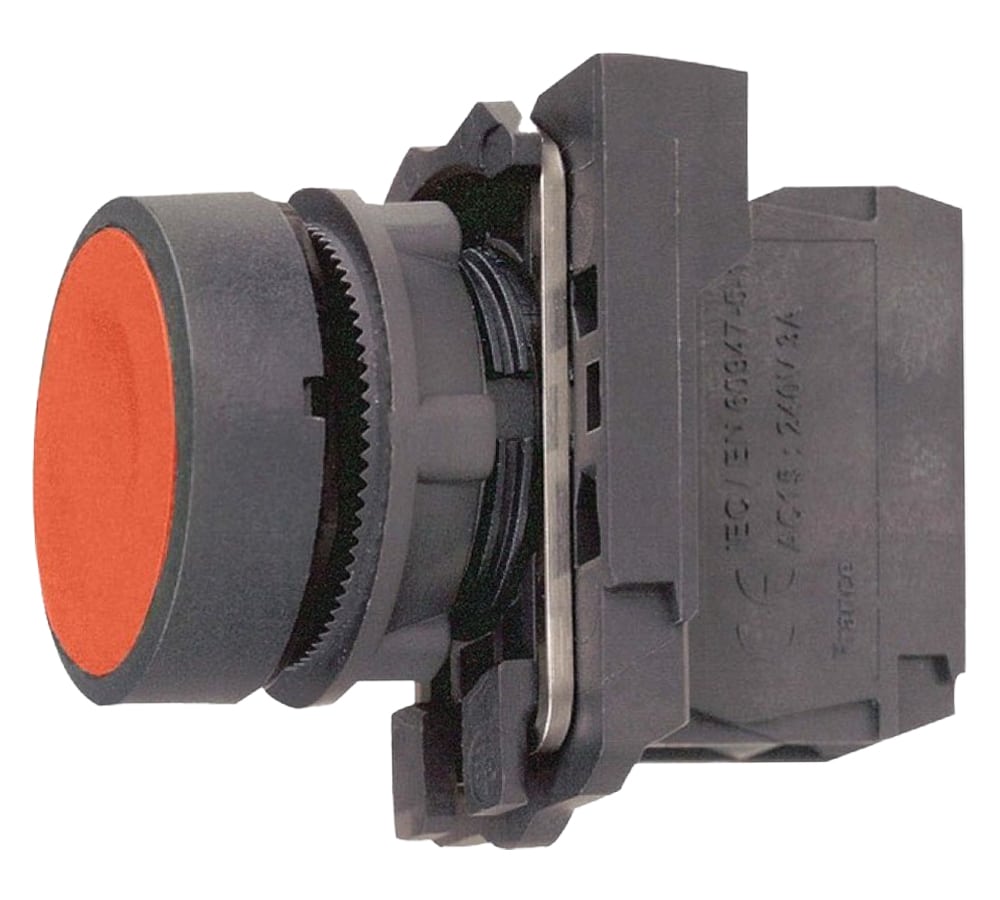

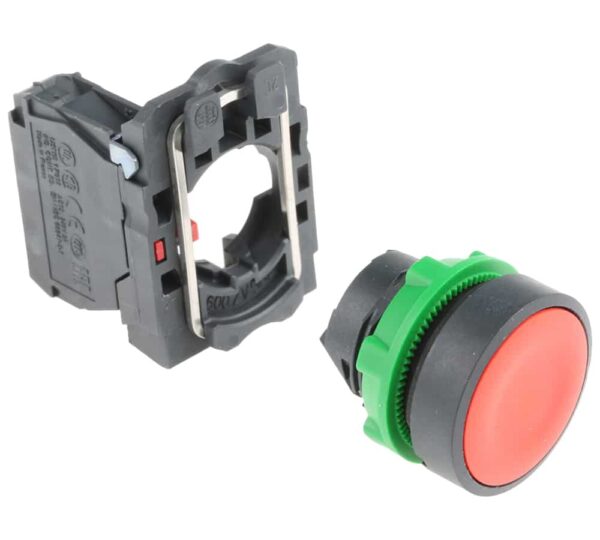

ویژگی های فنی پوش باتن‌ اشنایدر کد XB5AA42

  • اهداف و کاربرد

پوش باتن‌های اشنایدر کد XB5AA42 دارای نام اختصاری XB5 هستند و در صنعت به عنوان شستی‌های فشاری برگشت‌پذیر شناخته می‌شوند. منظور از برگشت‌پذیر بودن این پوش باتن‌ها، حالت فنری آن‌هاست که با فشار دادن یا تحریک دستی، فرمان لازم را صادر می‌کنند و با برداشتن نیروی دست، به حالت اولیه خود باز می‌گردند.

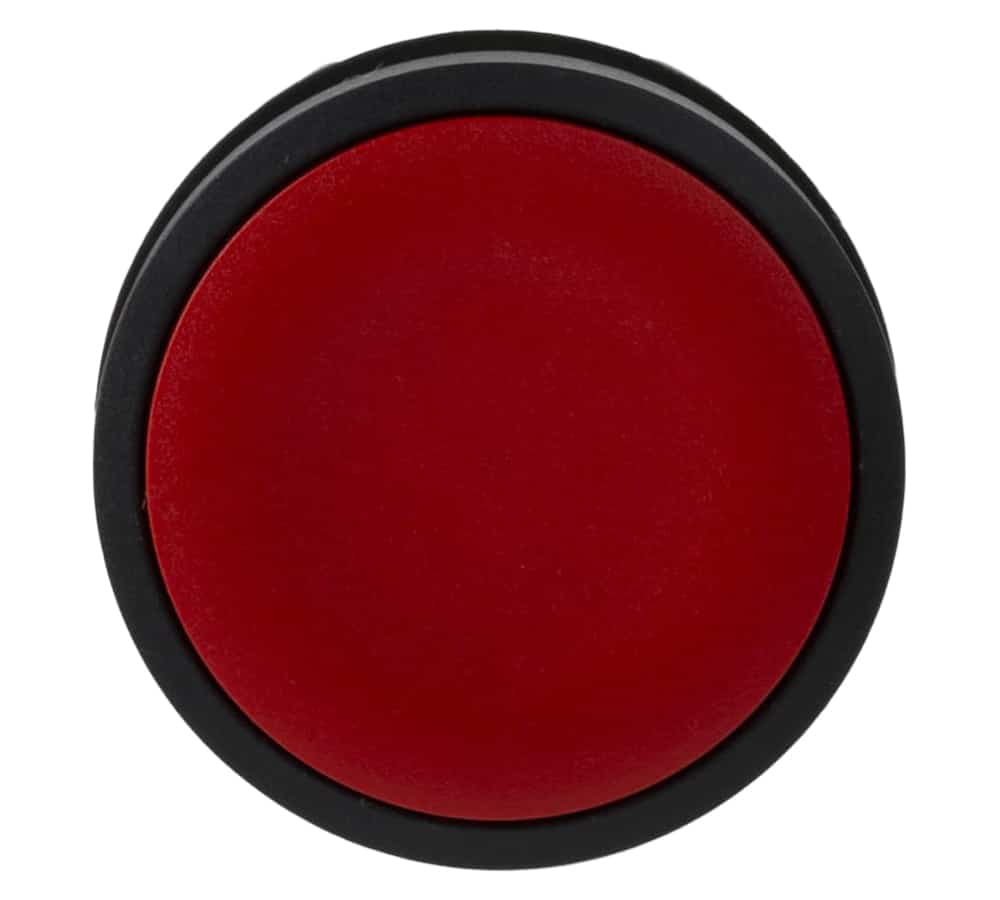

این نوع پوش باتن با توجه به اینکه در رنگ قرمز تولید می‌شود، با هدف قطع خروجی‌های مدار یا به اصطلاح برای استپ مدار مورد استفاده قرار می‌گیرد. علاوه بر این نیازی به استفاده از چراغ برای تشخیص از راه دور نداشته و به راحتی از فاصله دور قابل رویت و تشخیص است.

اما با توجه به اینکه پوش باتن‌ها مانند چراغ سیگنال‌ها و بسیاری از تجهیزات الکتریکی دیگر، بر اساس کاربرد دارای رنگ‌های خاصی هستند، این نوع پوش باتن با این رنگ نیز بهتر است برای هدفی متناسب با رنگ خود مورد استفاده قرار گیرد.

  • بدنه

بدنه این وسیله از جنس پلاستیک محکم و به رنگ طوسی تیره یا مشکی است. این نوع پلاستیک دارای استحکام و حالت ارتجاعی مناسبی برای نصب و جاسازی در تابلوهای برق می‌باشد.

  • کنتاکت‌ها و ترمینال‌ها

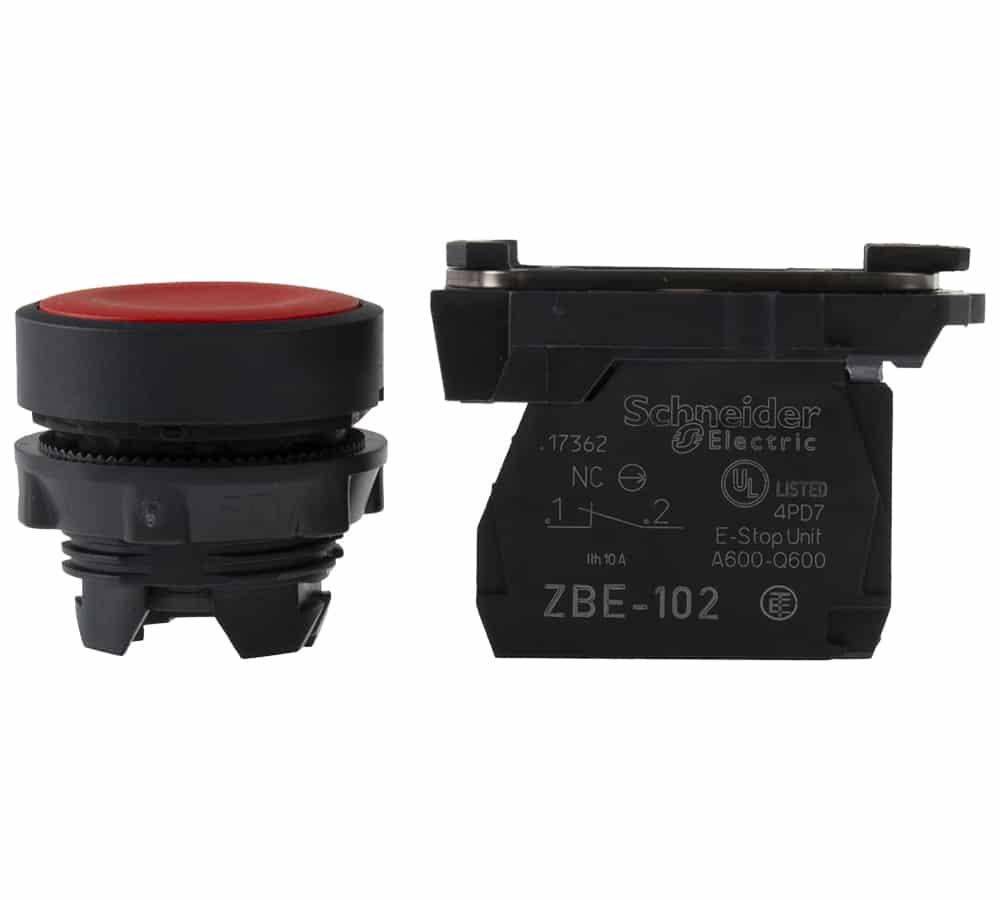

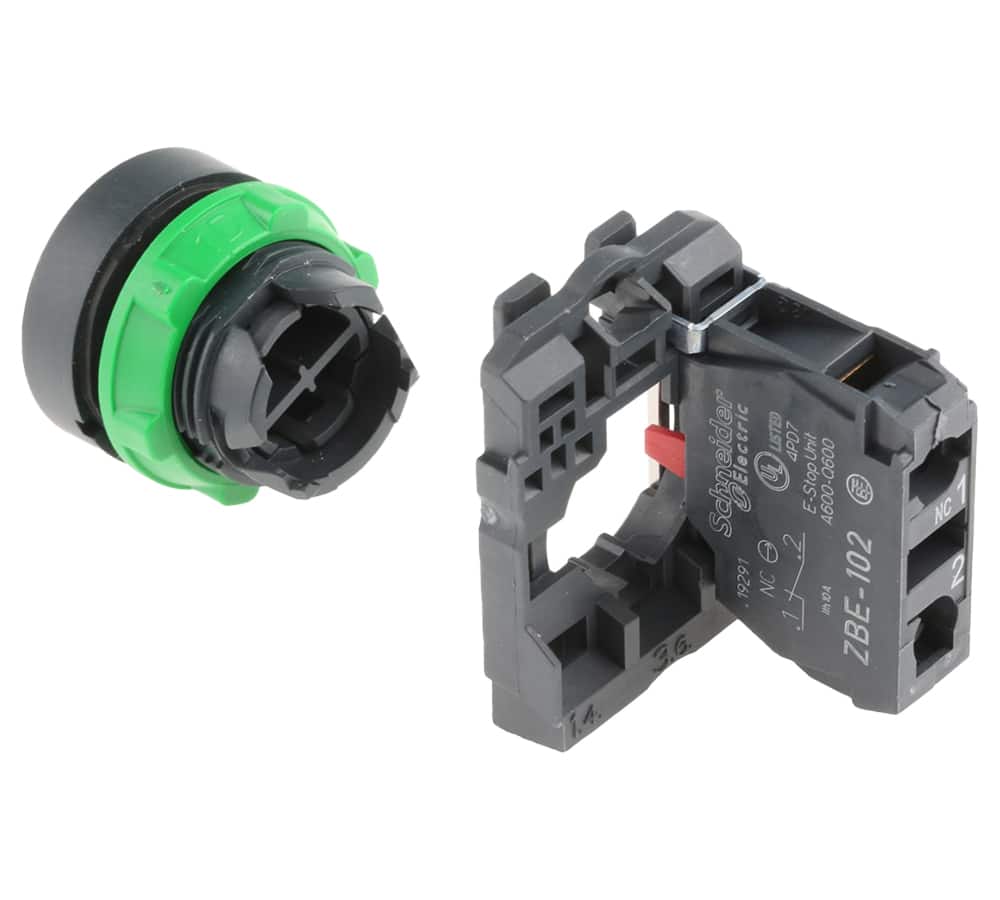

کنتاکت‌های پوش باتن XB5AA42 برای حالت بسته عادی (NC: Nrmally Close) پیش‌بینی شده‌اند. این کنتاکت با ترمینال‌هایی به شماره 1 و 2 در وجه پشتی این وسیله مشخص شده است که برای اتصال فاز مدار فرمان، مورد استفاده قرار می‌گیرد.

ترمینال‌های این پوش باتن‌ها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف، متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

  • مشخصات ولتاژ و جریان

ولتاژ عایقی در این پوش باتن‌ها 600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

این پوش باتن در مقابل جریان اتصال کوتاه بالا مقاومت چندانی ندارد و تنها تا 10 آمپر دارای مقاومت است.

جریان بهره برداری این پوش باتن‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است، از 0.1 تا 3 آمپر دارای مقادیر متغیری می‌باشد.

  • ابعاد

ابعاد ظاهری پوش باتن XB5AA42 به این شرح است: ارتفاع آن‌ها 42 میلی‌متر، عرض 30 میلی‌متر و عمق آن نیز 52 میلی‌متر است.

  • مقاومت در برابر فشار

مقاومت این وسیله در برابر فشارهای بالا 7.000.000 پاسکال است. این مقدار در دمای 55 درجه سانتی‌گراد و در فاصله 0.1 متری (10 سانتی‌متری) برقرار است.

  • دوام و سیکل عملکرد

دوام مکانیکی پوش باتن XB5AA42 تا 10 میلیون سیکل می‌باشد. به این معنی که تا 10 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد.

همچنین این نوع پوش باتن دارای دوام الکتریکی تا 1 میلیون سیکل عملکرد می‌باشد.

طول عمر این وسیله نیز 100 هزار ساعت در تحت ولتاژ نامی و دمای 25 درجه سانتی‌گراد تخمین زده شده است.

  • مشخصات حفاظتی و نگهداری

دمای محیط برای نگهداری این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد. دمای کار یا دمای بهره‌برداری نیز برای این پوش باتن همین قدر تعیین شده است.

پوش باتن XB5AA42 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند. درجه‌های حفاظت IP66 ،IP67،IP69 و IP69K طبق استانداردهای مختلف برای این وسیله عنوان شده‌اند.

سوالات متداول

جزییات محصول

رنج محصول

Harmony XB5

نوع قطعه

پوش باتن

سری محصول

XB5

جنس قاب

پلاستیک خاکستری تیره

نوع سری

استاندارد

قطر جای نصب

22 میلی‌متر

شکل سر پوش باتن

گرد

نوع و ترکیب کنتاکت

1 نرمال بسته

روش اتصال

ترمینال پیچی

ارتفاع محصول

42 میلی‌متر

عرض محصول

30 میلی‌متر

عمق محصول

52 میلی‌متر

وزن

37 گرم

سیکل کاری مکانیکی

10 میلیون سیکل

جنس کنتاکت‌ها

آلیاژ نقره ( نقره نیکل )

ولتاژ عایق نامی (ui)

600 ولت

سیکل کاری الکتریکی

1 میلیون سیکل

کد انطباق پذیری

XB5

دمای محیط انبار

40- الی 70 درجه سانتی‌گراد

دمای محیط هنگام کارکرد

40- الی 70 درجه سانتی‌گراد

استاندارد IP

IP66

,

IP67

,

IP69

,

IP69k

استاندارد ها

CSA C22.2 No 14

,

EN/IEC 60947-1

,

EN/IEC 60947-5-1

,

EN/IEC 60947-5-4

,

JIS C8201-1

,

JIS C8201-5-1

,

UL 508

گواهی استاندارد محصول

BV

,

CSA

,

DNV

,

GL

,

LROS

,

RINA

,

UL listed

مقاومت در برابر لرزش

5gn در فرکانس 2 الی 500 هرتز

مقاومت در برابر شوک

30gn در مدت 18 میلی‌ثانیه

,

50gn در مدت 11 میلی‌ثانیه

تعداد در جعبه

1 عدد

تعداد در کارتن

150 عدد

جنس مهره ثابت کننده

پلاستیک

نوع کاربری

مکانیزم با برگشت فنر

مشخصه کاربری

قرمز توکار و بدون چراغ

عملکرد کنتاکت

قطع آهسته

مقاومت در برابر نفوذ آب با فشار بالا

7 میلیون پاسکال در 55 درجه سانتی‌گراد

گشتاور مورد نیاز برای سفت کردن پیچ

0.8 الی 1.2 نیوتن‌متر

حفاظت اتصال کوتاه

10 آمپر

جریان قابل عبور در شرایط تهویه با هوای آزاد

10 آمپر

مقاومت در برابر موج گذرای سریع

6 کیلو ولت

جریان کاری نامی (le)

0.1 آمپر در 600 ولت در دسته‌بندی کاربری DC-13

,

0.27 آمپر در 250 ولت در دسته‌بندی کاربری DC-13

,

0.55 آمپر در 125 ولت در دسته‌بندی کاربری DC-13

,

1.2 آمپر در 600 ولت در دسته‌بندی کاربری AC-15

,

3 آمپر در 240 ولت در دسته‌بندی کاربری AC-15

,

6 آمپر در 120 ولت در دسته‌بندی کاربری AC-15

نحوه عرضه محصول

پک کامل

دسته‌بندی حفاظتی

TH

دسته‌بندی حفاظت در برابر اضافه ولتاژ

کلاس 2

برند

اشنایدر الکتریک
