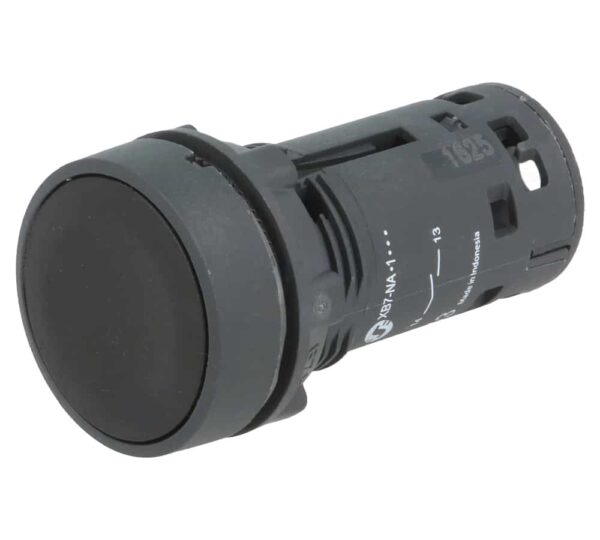

شستی باکالیت مشکی اشنایدر کد XB7NA21

ویژگی های فنی پوش باتن‌ اشنایدر کد XB7NA21

• اهداف و کاربرد

پوش باتن‌های اشنایدر کد XB7NA21 دارای نام اختصاری XB7 هستند و در صنعت به عنوان شستی‌های فشاری برگشت‌‌پذیر شناخته می‌شوند. منظور از برگشت‌پذیر بودن این پوش باتن‌ها، حالت فنری آن‌هاست که با فشار دادن یا تحریک دستی، فرمان لازم را صادر می‌کنند و با برداشتن نیروی دست، به حالت اولیه خود باز می‌گردند.

این نوع پوش باتن نیازی به استفاده از چراغ برای تشخیص از راه دور نداشته و از آنجایی که برای راه‌اندازی عادی یک خروجی مورد نظر که کارکرد عادی دارد مورد استفاده قرار می‌گیرد.

از پوش باتن‌های مشکی معمولا برای استارت و استپ مدار در موارد عادی و غیر اضطراری استفاده می‌شود. هدف اصلی از به کارگیری این رنگ در تابلوهای برق، تشخیص کلید فرمان تجهیزات خاص است. یعنی تجهیزاتی که می‌خواهیم بدون جستجوی اضافی شستی‌ها، آن را راه‌اندازی یا متوقف نماییم.

• مشخصات شستی

بدنه پوش باتن XB7NA21 از جنس باکالیت و به رنگ مشکی است. این بدنه دارای نوعی ماده گرمادیده و سخت است که دارای استحکام بالایی در برابر ضربات بوده و مقاومت بالایی در برابر شوک‌های الکتریکی دارد. علاوه بر این از نظر مقاومت الکتریکی و شکست عایقی نیز مناسب است و از این رو در بیشتر قطعات برقی مورد استفاده قرار می‌گیرد. قطر شستی این پوش باتن 22 میلی‌متر است و با توجه به آن، قطر مناسب برای برش، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی شستی آن را در محل مورد نظر جاسازی نمود.

• کنتاکت‌ها و ترمینال‌ها

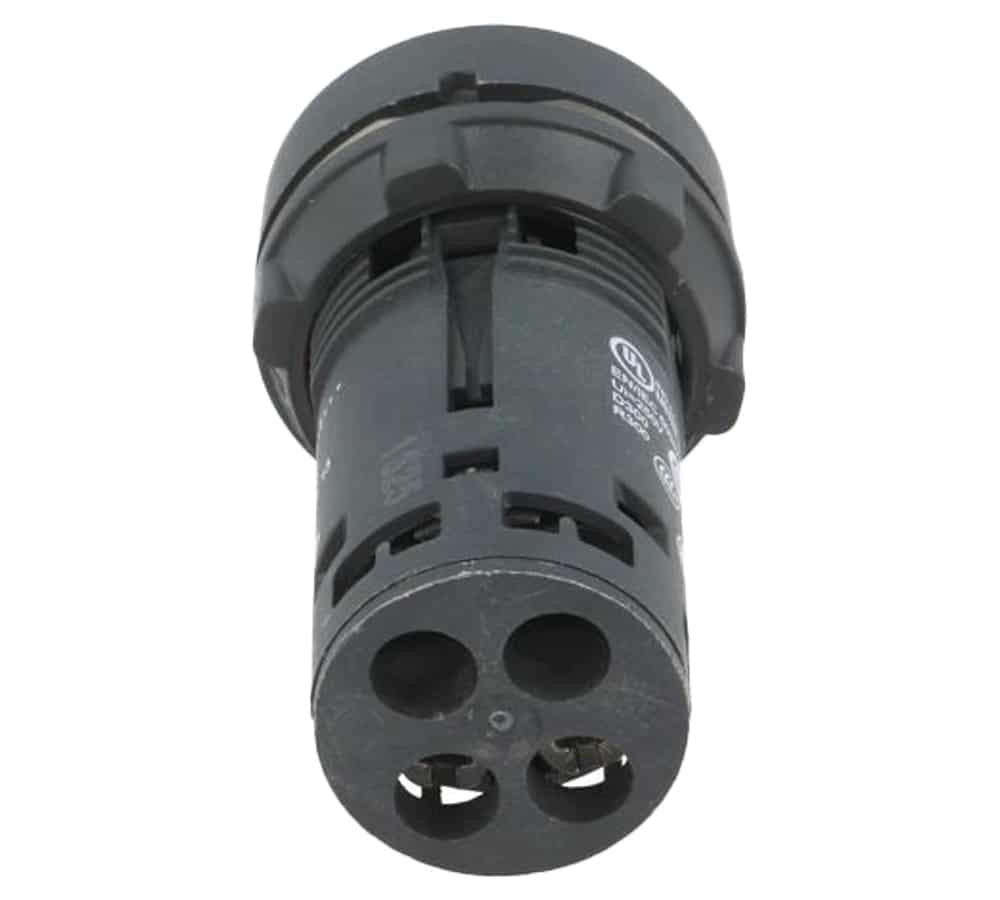

‌ پوش باتن XB7NA21 تنها دارای یک کنتاکت برای حالت باز عادی (NO: Normally Open) است. این کنتاکت با ترمینال‌های شماره 13 و 14 بر روی بدنه این وسیله مشخص شده است و برای وصل هادی فاز فرمان مورد استفاده قرار می‌گیرد.

ترمینال‌های این پوش باتن‌ها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند، از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

• مشخصات ولتاژ و جریان

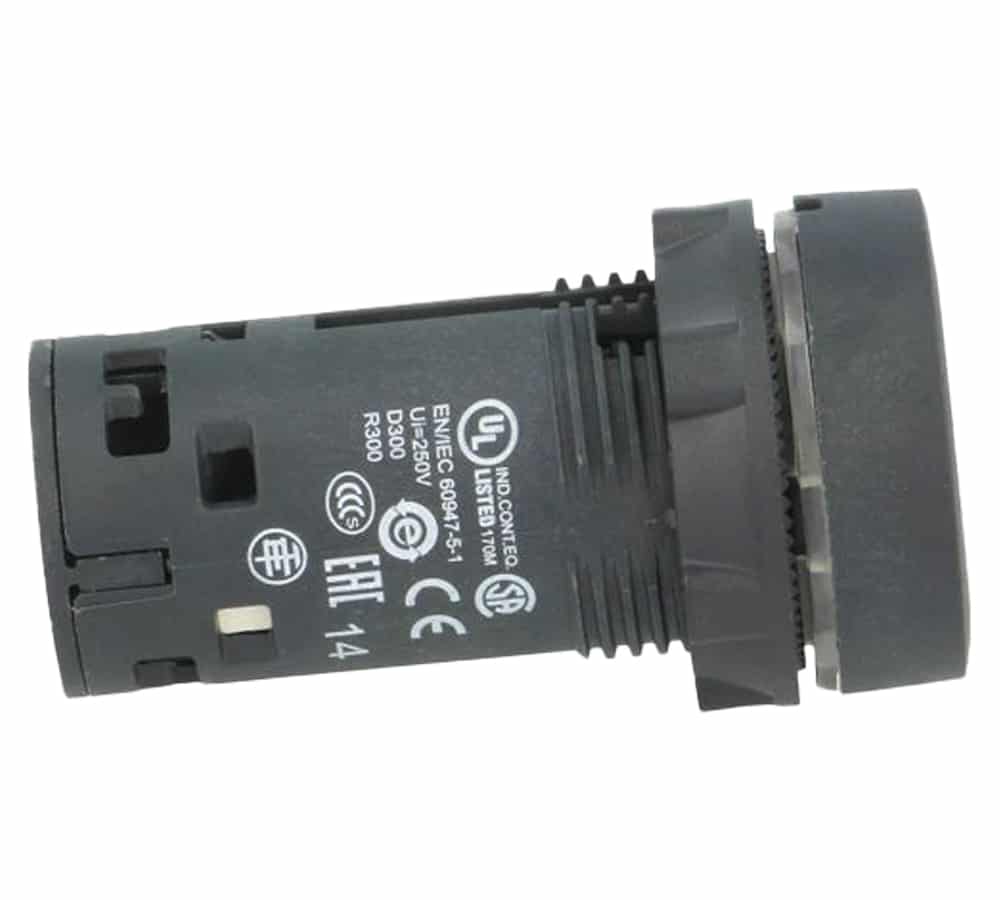

ولتاژ عایقی پوش باتن XB7NA21 برابر 250 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

این پوش باتن در مقابل جریان اتصال کوتاه بالا مقاومت چندانی ندارد و تنها تا 4 آمپر دارای مقاومت است.

جریان بهره برداری این پوش باتن‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است دارای مقادیر متغیری از 0.1 تا 0.6 آمپر می‌باشد.

• ابعاد

ابعاد ظاهری پوش باتن XB7NA21 به این شرح است: ارتفاع آن‌ها 29 میلی‌متر، عرض 29 میلی‌متر و عمق آن نیز 52 میلی‌متر است.

• دوام و سیکل عملکرد

دوام الکتریکی پوش باتن XB7NA21 تا 1 میلیون سیکل می‌باشد. به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد.

دوام مکانیکی نیز در این وسیله 1 میلیون سیکل تعیین شده است.

• مشخصات حفاظتی و نگهداری

دمای محیط برای نگهداری این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد. دمای کار یا دمای بهره‌برداری نیز برای این پوش باتن 25- درجه تا 70+ درجه سانتی‌گراد تعیین شده است.

پوش باتن‌ XB7NA21 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند. درجه‌های حفاظت IP20 برای محافظت وجه پشتی و درجه حفاظتی IP65 نیز برای محافظت وجه جلو این وسیله برقرار است.
