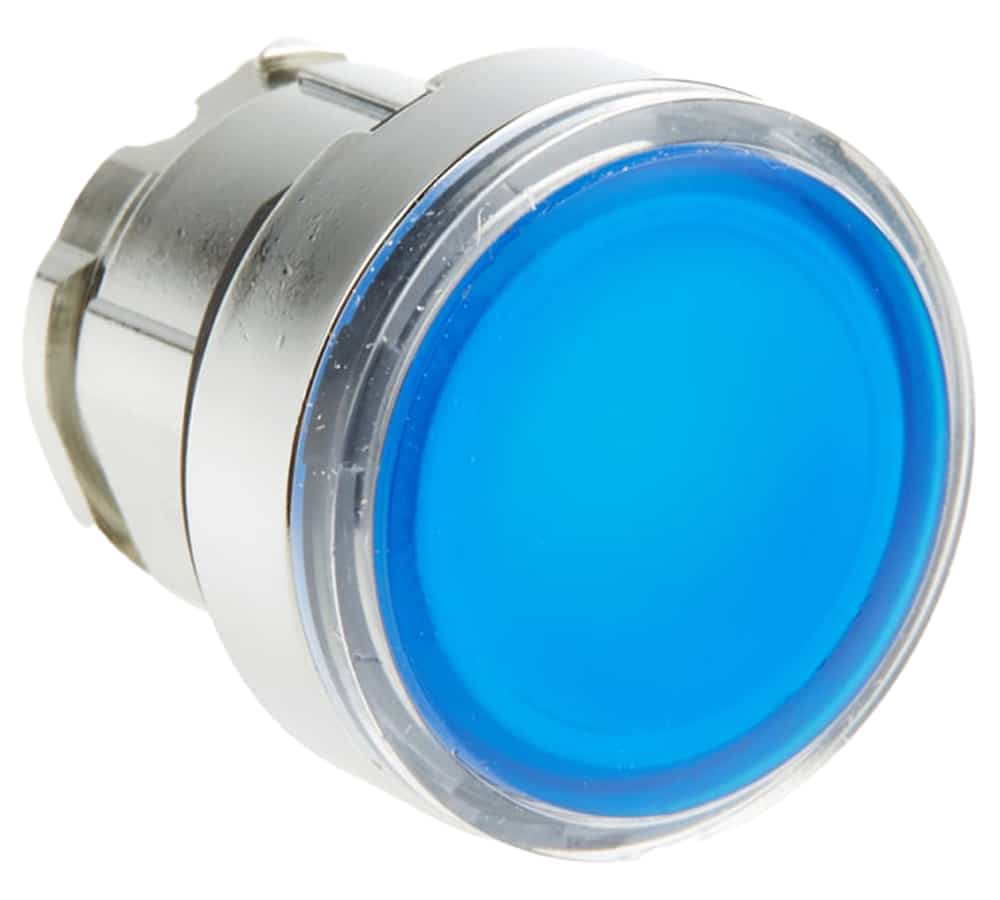

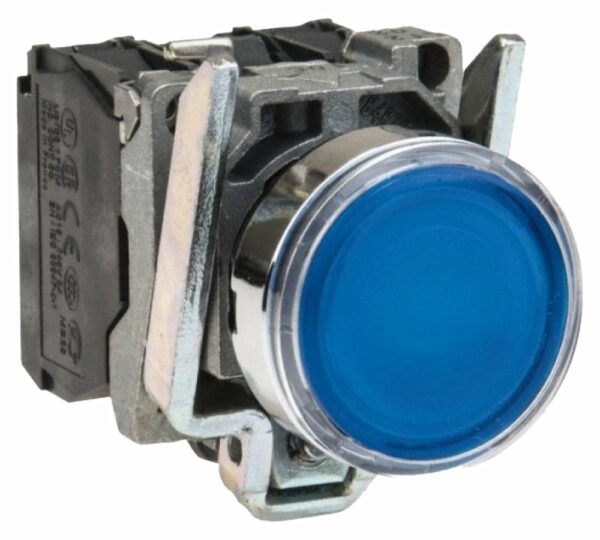

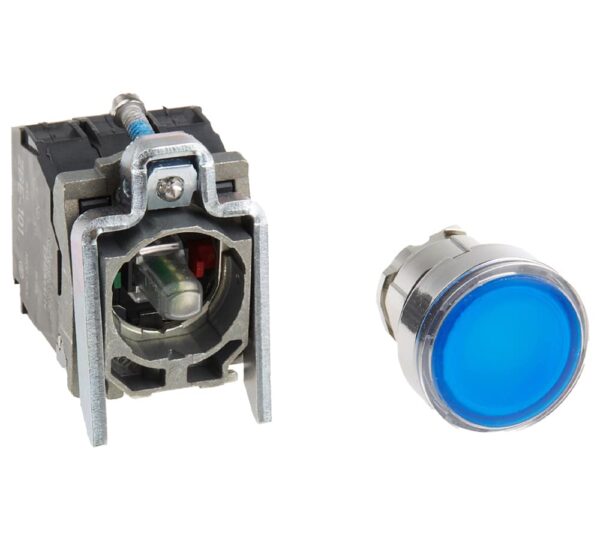

این نوع پوش باتنها دارای نام اختصاری XB4 هستند و در صنعت به عنوان شستیهای فشاری برگشتپذیر ریستی شناخته میشوند . منظور از برگشتپذیر بودن این پوش باتنها ، حالت فنری آنهاست که با فشار دادن یا تحریک دستی فرمان لازم را صادر میکنند و با برداشتن نیروی دست ، به حالت اولیه خود باز میگردند . این وسیله که یک شستی به رنگ آبی روشن بر روی آن تعبیه شده است دارای چراغ LED در داخل شستی خود بوده و به لطف روشنایی قابل قبول خود به راحتی از فاصله دور قابل تشخیص میباشد .

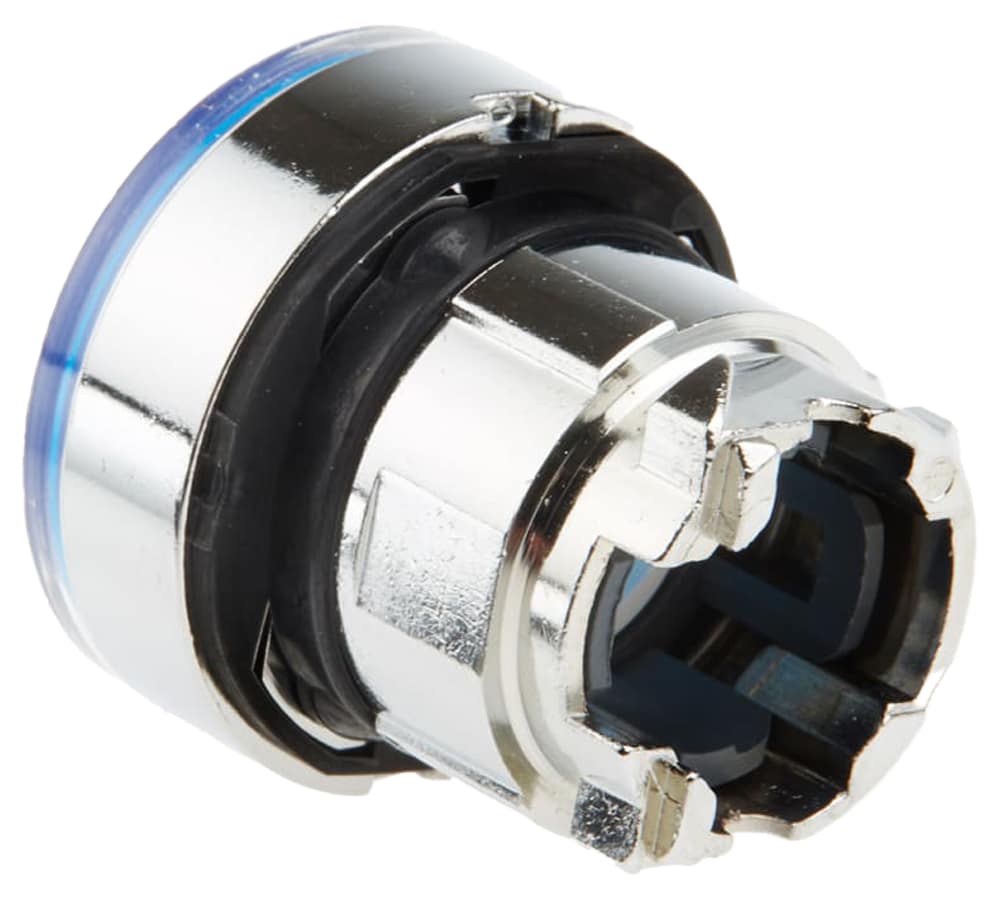

از پوش باتنهای آبی برای انجام عملیات اجباری در مدار استفاده میشود . هدف اصلی از به کارگیری این رنگ در تابلوهای برق ، صدور فرمان ریست (Reset) به تجهیزات و ماشینآلات و … است . بدنه این وسیله از جنس فلزی با روکش کروم است . استحکام این نوع بدنه بزرگترین مزیت آن است که در شرایط محیطی مانند ضربه و ارتعاشات و … مقاومت بالایی دارد .

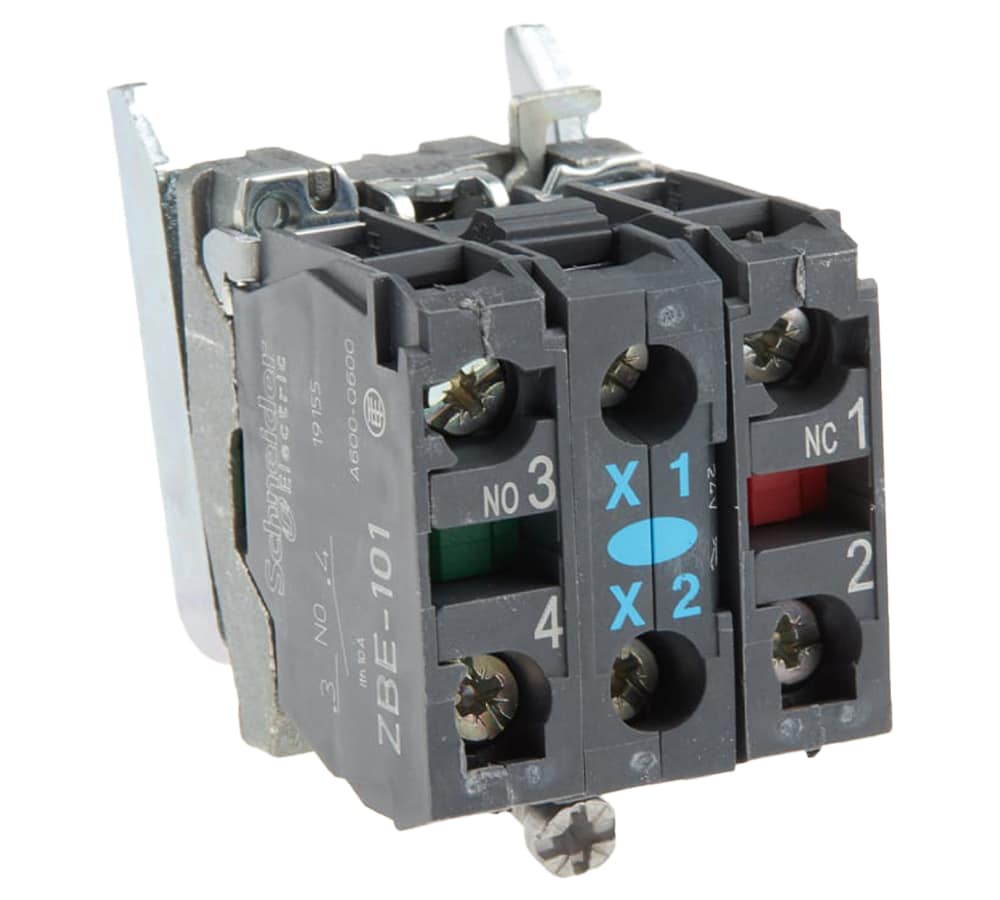

قطر شستی این پوش باتن 22 میلیمتر است و با توجه به آن ، قطر مناسب برای برش ، سوراخکاری و نصب این وسیله 22.5 میلیمتر تعیین شده که بتوان به راحتی شستی آن را در محل مورد نظر جاسازی نمود . این نوع پوش باتن دارای کنتاکتهای باز (NO : Normally Open) و بسته (NC : Normally Close) است که بنا به نیاز و کاربرد مورد استفاده قرار میگیرند . کنتاکتهای باز آن با شماره 3 و 4 و کنتاکتهای بسته با شماره 1 و 2 پشت پوش باتن مشخص شده است .

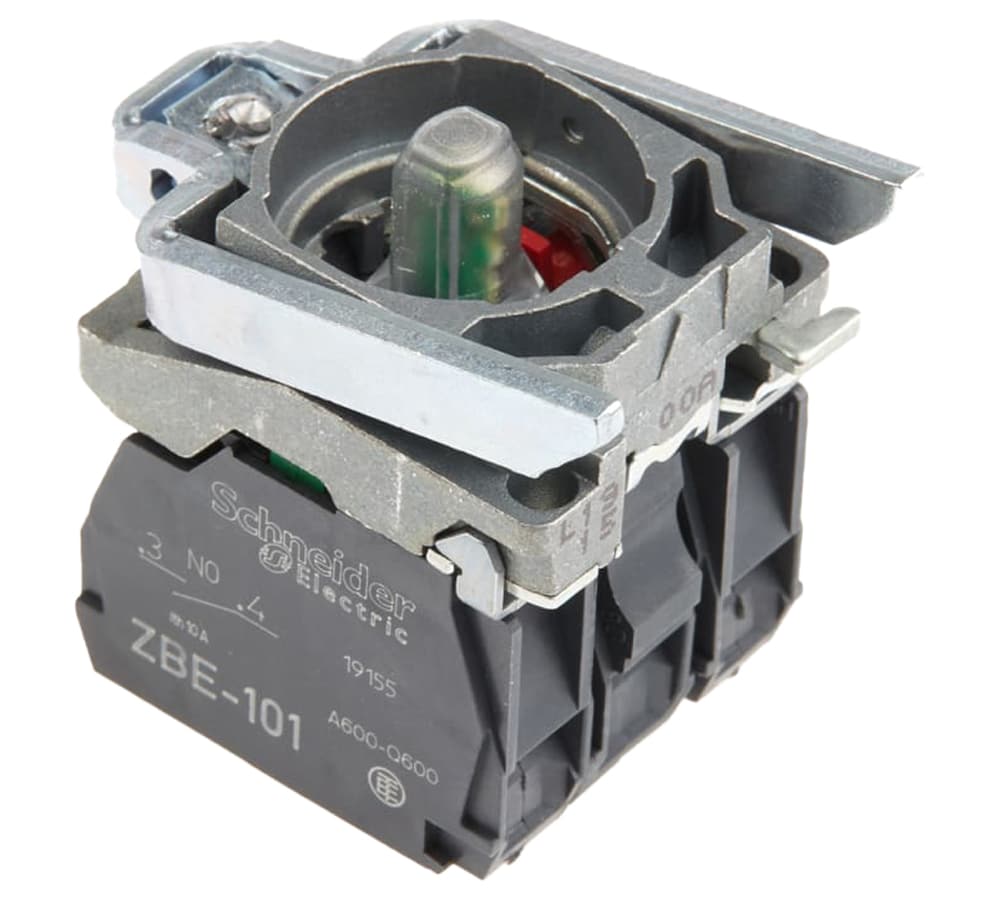

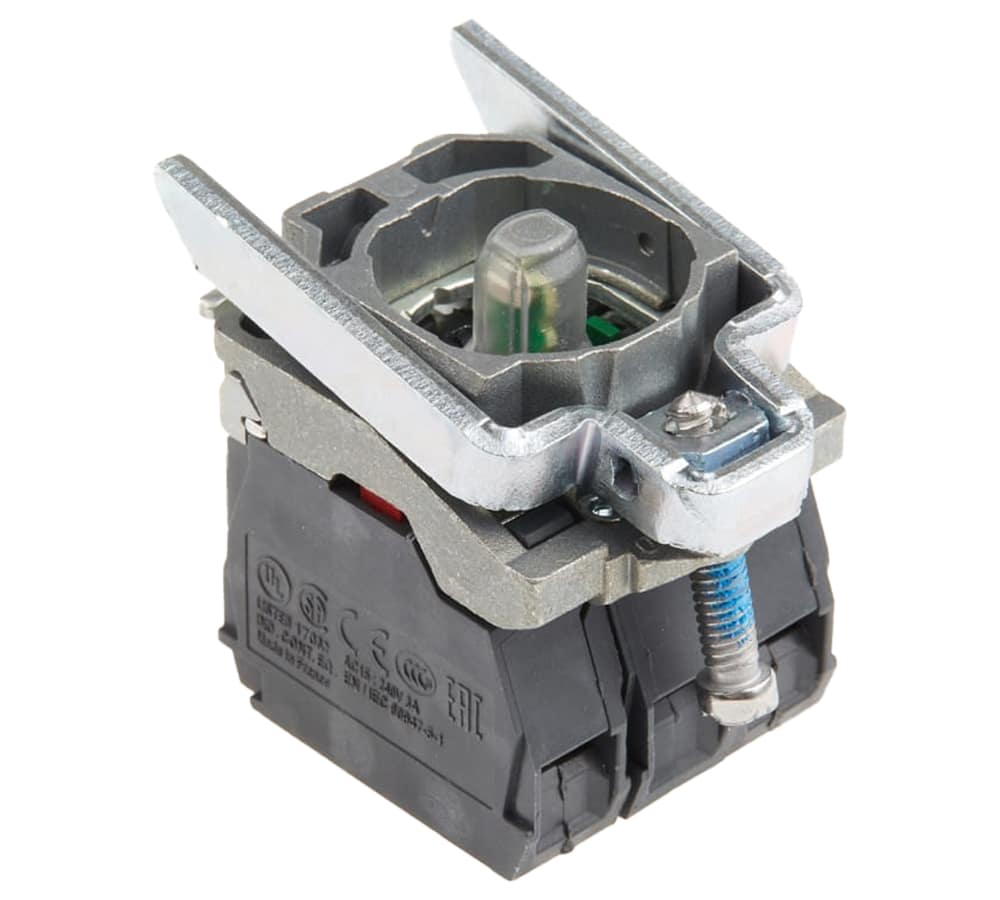

ترمینالهای این پوش باتنها که برای اتصال سیمها مورد استفاده قرار میگیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیمها بهره میگیرند . این ترمینالها دارای اندازههای مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند . اندازه ترمینالهایی که برای اتصال سیم با سرسیم مورد استفاده قرار میگیرند حداکثر 2×1.5 mm² و اندازه ترمینالهای مورد استفاده برای اتصال سیمهای بدون سرسیم 1×0.22 تا 2×2.5 mm² میباشد .
ولتاژ نامی این پوش باتن 24 ولت در برق مستقیم (DC) و متناوب (AC) میباشد که قابل بهره برداری در فرکانسهای 50 و 60 هرتز است . ولتاژ عایقی در این شستی 600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین میکند . این پوش باتن در مقابل جریان اتصال کوتاه بالا مقاومت چندانی ندارد و تنها تا 10 آمپر دارای مقاومت است . علاوه بر این جریان قابل عبور از این وسیله درشرایط تهویه در هوای آزاد نیز 10 آمپر میباشد . جریان بهره برداری این پوش باتنها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است دارای مقادیر متغیری از 0.1 تا 6 آمپر میباشد .
مقاومت این وسیله در مقابل فشارهای بالا مانند نفوذ آب فشار قوی 7 میلیون پاسکال در شرایط دمایی 55 درجه سانتیگراد و فاصله 10 سانتیمتری میباشد .
ابعاد ظاهری این پوش باتنها به این شرح است : ارتفاع آنها 47 میلیمتر ، عرض 30 میلیمتر و عمق آن نیز 101 میلیمتر است .
دوام الکتریکی این وسیله تا 1 میلیون سیکل در شرایط مختلف جریانی و ولتاژی اعم از AC و DC میباشد . به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد . دوام مکانیکی نیز در این وسیله 10 میلیون سیکل تعیین شده است .
دمای محیط برای نگهداری و عملیاتی این وسیله باید بین 40- درجه تا 70+ درجه سانتیگراد باشد . این پوش باتنهای XB4 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید میشوند . درجههای حفاظت IP66 ، IP67 ، IP69 و IP69K برای محافظت این وسیله برقرار است .
عمر کاری |
100 هزار ساعت |
---|
برند |
اشنایدر الکتریک |
---|---|
رنج محصول |
Harmony XB4 |
نوع قطعه |
پوش باتن چراغدار |
سری محصول |
XB4 |
جنس قاب |
فلز با پوشش کروم |
نوع سری |
استاندارد |
قطر جای نصب |
22 میلیمتر |
شکل سر پوش باتن |
گرد |
نوع و ترکیب کنتاکت |
1 نرمال باز + 1 نرمال بسته |
روش اتصال |
ترمینال پیچی |
ارتفاع محصول |
47 میلیمتر |
عرض محصول |
30 میلیمتر |
عمق محصول |
101 میلیمتر |
وزن |
97 گرم |
سیکل کاری مکانیکی |
10 میلیون سیکل |
جنس کنتاکتها |
آلیاژ نقره ( نقره نیکل ) |
ولتاژ عایق نامی (ui) |
600 ولت |
سیکل کاری الکتریکی |
1 میلیون سیکل |
دمای محیط انبار |
40- الی 70 درجه سانتیگراد |
دمای محیط هنگام کارکرد |
40- الی 70 درجه سانتیگراد |
کلاس حفاظتی در برابر شوک الکتریکی |
کلاس 1 |
استاندارد IP |
IP66, IP67, IP69, IP69k |
استاندارد ها |
CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-5, JIS C8201-1, JIS C8201-5-1, UL 508 |
گواهی استاندارد محصول |
BV, CSA, DNV, GL, LROS, UL listed |
مقاومت در برابر لرزش |
5gn در فرکانس 2 الی 500 هرتز |
مقاومت در برابر شوک |
30gn در مدت 18 میلیثانیه, 50gn در مدت 11 میلیثانیه |
تعداد در جعبه |
1 عدد |
تعداد در کارتن |
100 عدد |
جنس مهره ثابت کننده |
زماک |
نوع کاربری |
مکانیزم با برگشت فنر |
مشخصه کاربری |
آبی توکار |
اطلاعات اضافی اپراتور |
با لنز مسطح |
عملکرد کنتاکت |
قطع آهسته |
منبع نور |
LED |
ولتاژ تغذیه نامی |
24 ولت DC/AC در فرکانس 50/60 هرتز |
مقاومت در برابر نفوذ آب با فشار بالا |
7 میلیون پاسکال در 55 درجه سانتیگراد |
گشتاور مورد نیاز برای سفت کردن پیچ |
0.8 الی 1.2 نیوتنمتر |
حفاظت اتصال کوتاه |
10 آمپر |
جریان قابل عبور در شرایط تهویه با هوای آزاد |
10 آمپر |
مقاومت در برابر موج گذرای سریع |
6 کیلو ولت |
جریان کاری نامی (le) |
0.1 آمپر در 600 ولت در دستهبندی کاربری DC-13, 0.27 آمپر در 250 ولت در دستهبندی کاربری DC-13, 0.55 آمپر در 125 ولت در دستهبندی کاربری DC-13, 1.2 آمپر در 600 ولت در دستهبندی کاربری AC-15, 3 آمپر در 240 ولت در دستهبندی کاربری AC-15, 6 آمپر در 120 ولت در دستهبندی کاربری AC-15 |
نوع نوردهی |
پایدار |
جریان مصرفی |
18 میلیآمپر |
عمر کاری |
100 هزار ساعت |
محدوده ولتاژ تغذیه |
19.2 الی 30 ولت DC, 21.6 الی 26.4 ولت AC |
نحوه عرضه محصول |
پک کامل |
دستهبندی حفاظتی |
TH |
مقاومت در برابر شوکهای گذرا |
2 کیلو ولت |
مقاومت در برابر میدان مغناطیسی |
10 ولت بر متر |
مقاومت در برابر تخلیهی الکترو استاتیک |
6 کیلو ولت بر روی کنتاکت, 8 کیلو ولت در هوای آزاد |
جذب الکترومغناطیس |
کلاس B |
