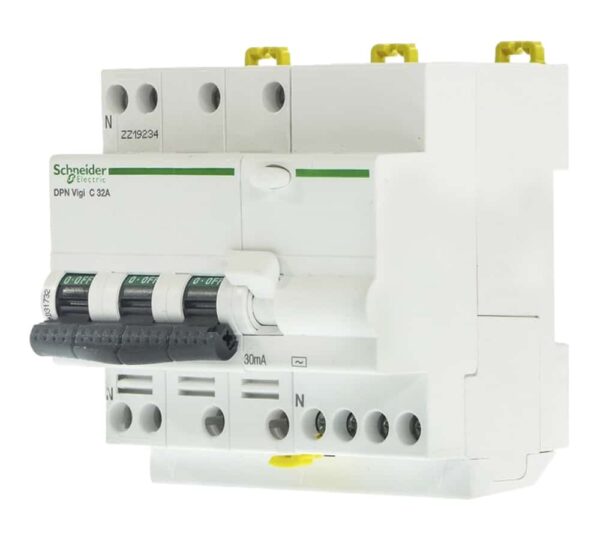

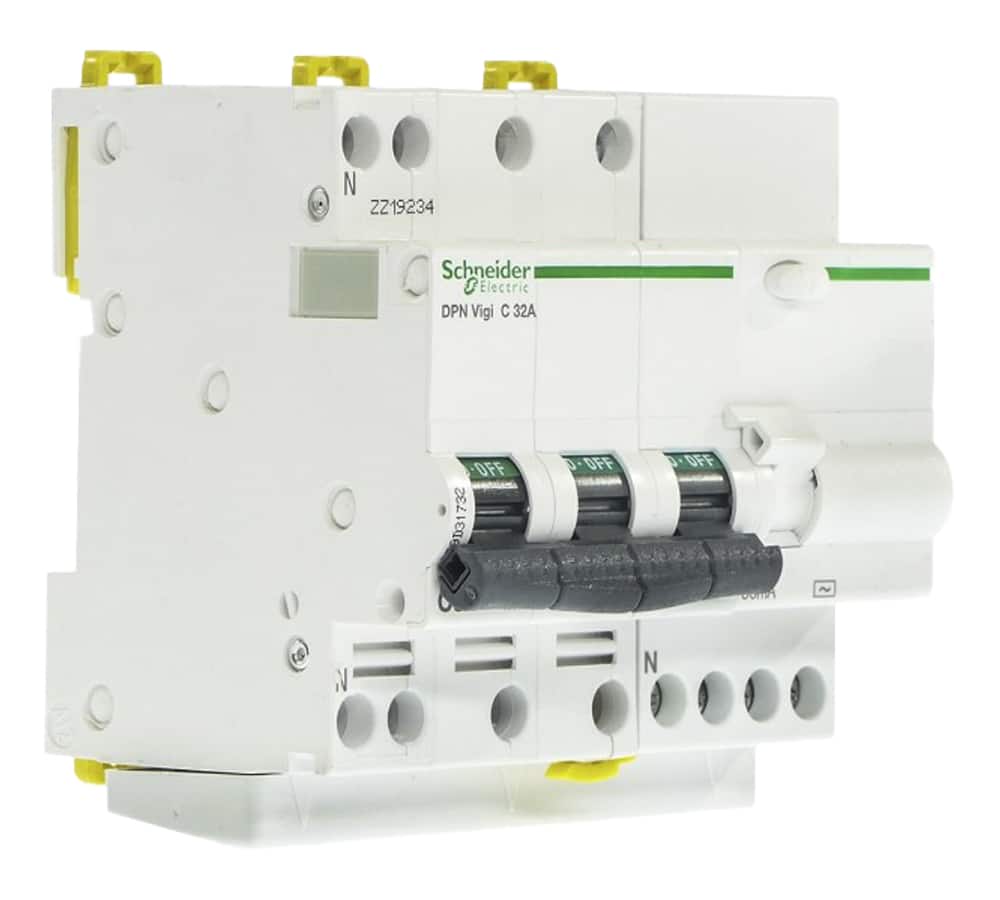

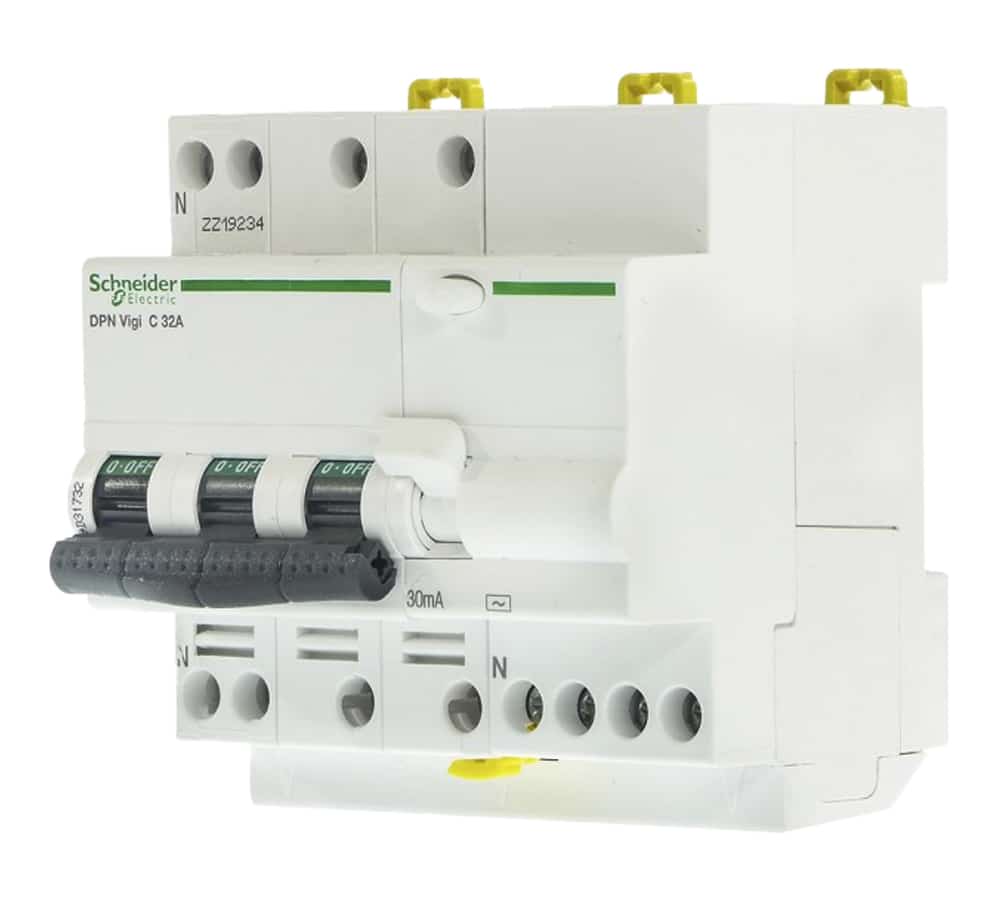

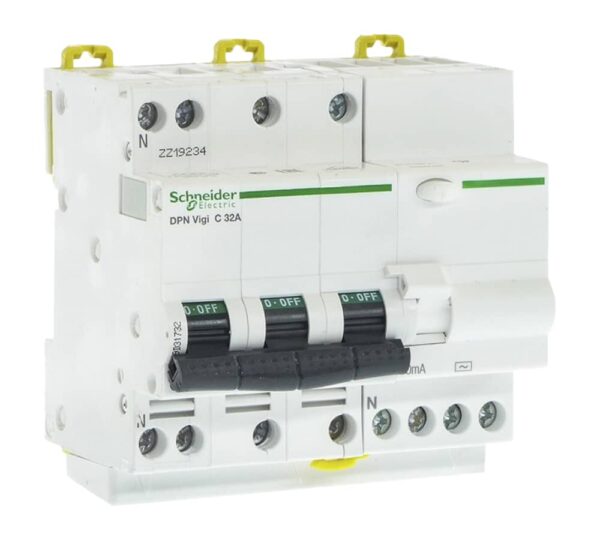

محافظ جان ترکیبی 32 آمپر چهار پل 30mA اشنایدر A9D31732

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

3,900,000تومان

ویدیو محصول

توضیحات محصول

این نوع کلید محافظ جان اشنایدر که با نام مخفف iDPN N vigi شناخته می‌شود ترکیبی از کلیدهای مینیاتوری و محافظ جان هستند که برای حفاظت انسان در مقابل برق گرفتگی و جریان‌های باقیمانده یا جریان نشتی در شبکه برق و همچنین اضافه بار و اتصال کوتاه به کار گرفته می‌شود . این کلیدها دارای خواص کلیدهای جداکننده (ایزولاتور) نیز هستند . قدرت تشخیص جریان نشتی این کلید 30 میلی آمپر است و می‌توان از آن برای محافظت در برابر برق گرفتگی و آتش سوزی در اثر تماس مستقیم و غیر مستقیم استفاده کرد . این وسیله حفاظتی در شبکه‌های الکتریکی فشار متوسط و در سیستم‌های سه فاز مورد استفاده قرار می‌گیرند . به همین دلیل به صورت چهار پل تولید می‌شوند که سه پل آن برای فاز و یک پل آن برای نول استفاده می‌شود .

نوع شبکه مناسب برای این کلیدها شبکه ولتاژ متناوب (AC) می‌باشد و در سطح ولتاژ 380 تا 415 ولت متناوب و فرکانس 50 و 60 هرتز قابل استفاده هستند . تکنولوژی قطع جریان نشتی یا جریان باقیمانده در این کلیدها مستقل از ولتاژ است . تکنولوژی قطع جریان در این کلیدها حرارتی-مغناطیسی بوده که با توجه به اضافه بار یا اتصال کوتاه عمل می‌کنند . محدوده قطع مغناطیسی در این کلید 5 تا 10 برابر جریان نامی است . جریان قابل تحمل یا جریان نامی در این کلیدها 32 آمپر است که کلید قادر به تحمل آن می‌باشد . این کلید دارای قابلیت قطع اتصال کوتاه بوده و قدرت قطع آن تا 6 کیلو آمپر است که برای حفاظت در برابر اتصال کوتاه در ولتاژهای سطح توزیع مناسب می‌باشد . با توجه به جریان نامی و جریان نشتی قابل تشخیص در این کلید ، بیشتر در کاربردهای صنعتی به کار می‌روند .

این نوع کلیدها در ولتاژ عایقی 440 ولت ساخته می‌شوند . یعنی تا ولتاژ 440 ولت در آن‎ها شکست عایقی ایجاد نمی‌شود . ولتاژ ضربه این کلیدها نیز 4 کیلو ولت است . عملکرد این کلید در انجام حفاظت‌های نشتی جریان فوری بوده و بدون تاخیر جریان را قطع می‌کند . این کلیدها دارای نشانگر محل اتصال و نشتی جریان بوده و برای تشخیص نقطه خطا مناسب هستند . مکانیزم کنترل یا قطع و وصل این کلیدها به صورت تاگل (Toggle) یا حرکت اهرمی است که به کمک فنر انجام می‌شود .

وصل هادی‌ها به این کلیدها از طریق 10 عدد پیچ 9 میلی متری انجام می‌گیرد که معمول‌ترین روش برای اتصال هادی به وسایل حفاظتی می‌باشد . برای نصب آن در تابلوهای برق ، آن‌ها را بر روی ریل‌های تابلویی سوار کرده و محکم می‌کنند .

دوام مکانیکی در این کلیدها با توجه به دفعات قطع و وصل جریان تعیین می‌شود که در به صورت عادی تا 20,000 سیکل (دفعات قطع و وصل کلید) دوام مکانیکی دارند . از نظر دوام الکتریکی نیز تا 10000 سیکل قابل استفاده هستند . درجه حفاظت این وسیله‌ها در برابر نفوذ اشیا و ذرات ریز و همچنین مقاومت در برابر رطوبت مطابق استاندارد IEC 60529 در درجه IP20  و درجه حفاظت محفظه مدولار آن نیز مطابق همین استاندارد IP40  می‌باشد . دمای کار این کلیدها از 5- تا 60+ درجه سانتی گراد و دمای نگهداری آن بدون عملیات از 30- تا 70+ درجه سانتی‌گراد می‌باشد .

سوالات متداول

اطلاعات کلی

رنگ

سفید

جزییات محصول

رنج محصول

Acti 9

نوع قطعه

کلید جریان نشتی به همراه اضافه بار (محافظ جان ترکیبی)

کاربرد تجهیز

توزیع انرژی

تعداد پل

3 فاز + 1 نول

تعداد پل حفاظتی

3

موقعیت ترمینال نول

چپ

جریان نامی (In)

32 آمپر

نوع شبکه برق

AC

تکنولوژی واحد تریپ

حرارتی-مغناطیسی

نوع نمودار قطع

تیپ C

حساسیت نشتی

30 میلی‌آمپر

تاخیر زمانی حفاظت جریان نشتی

لحظه‌ای

کلاس حفاظت جریان نشتی

Type AC

ظرفیت قطع

6 کیلو آمپر

قابلیت ایزولاسیون

بله طبق استاندارد EN/IEC 60947-2

محل قرارگیری تجهیز در سیستم

خروجی

فرکانس شبکه

50 الی 60 هرتز

ولتاژ کاری نامی

380 الی 415 ولت AC در فرکانس 50/60 هرتز

محدوده عملکرد مغناطیسی

5 تا 10 برابر جریان نامی

تکنولوژی عملکرد جریان نشتی

مستقل از ولتاژ

ظرفیت قطع نامی

6 کیلو آمپر

ظرفیت نامی قطع و وصل

6 کیلو آمپر

کلاس طبقه‌بندی محدودیت

کلاس 3

ولتاژ عایق نامی (ui)

440 ولت AC

آستانه شکست ولتاژ موجی

4 کیلو ولت

نشانگر موقعیت کنتاکت

دارد

نوع کنترل

اهرم

سیگنال لوکال

روشن / خاموش / تریپ خطا

نحوه نصب

با گیره

محل نصب

بر روی ریل مینیاتوری

قابلیت نصب شینه

دارد

تعداد کنتاکت 9 میلی‌متر

10 عدد

ارتفاع محصول

91 میلی‌متر

عرض محصول

90 میلی‌متر

عمق محصول

78.5 میلی‌متر

وزن

498 میلی‌متر

رنگ

سفید

سیکل کاری مکانیکی

20,000 سیکل

سیکل کاری الکتریکی

10000 سیکل

آپشن قفل

قابل قفل کردن

,

قفل تخت

طول لخت کردن سیم مورد نیاز

15 میلی‌متر

گشتاور مورد نیاز برای سفت کردن پیچ

2 نیوتن‌متر

حفاظت جریان نشتی

یکپارچه

استاندارد ها

EN/IEC 61009-2-1

استاندارد IP

IP20

,

IP40

درجه مقاومت در برابر آلودگی

3

رطوبت نسبی

90 درصد در 55 درجه سانتی‌گراد

دمای محیط هنگام کارکرد

5- الی 60 درجه سانتی‌گراد

دمای محیط انبار

30- الی 70 درجه سانتی‌گراد

تعداد در جعبه

1 عدد

تعداد در کارتن

14 عدد
