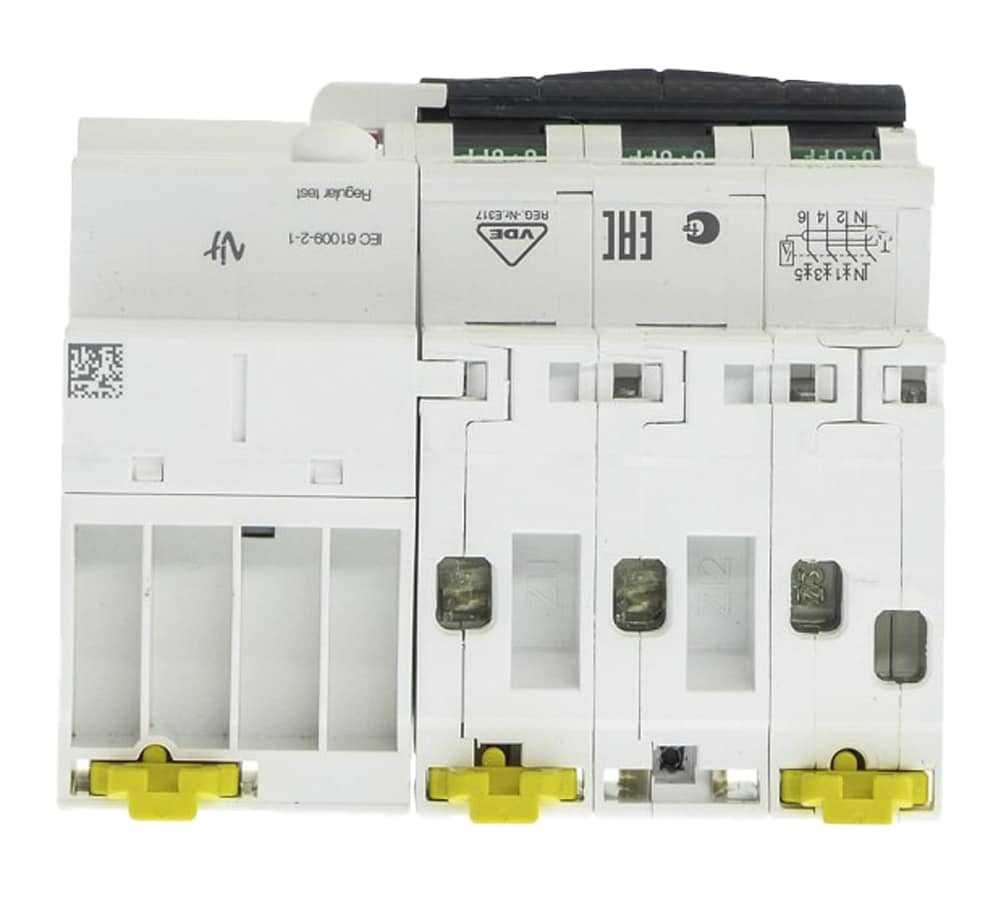

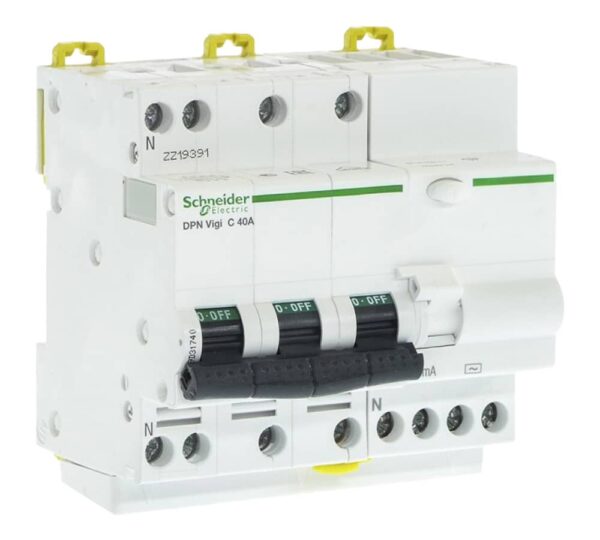

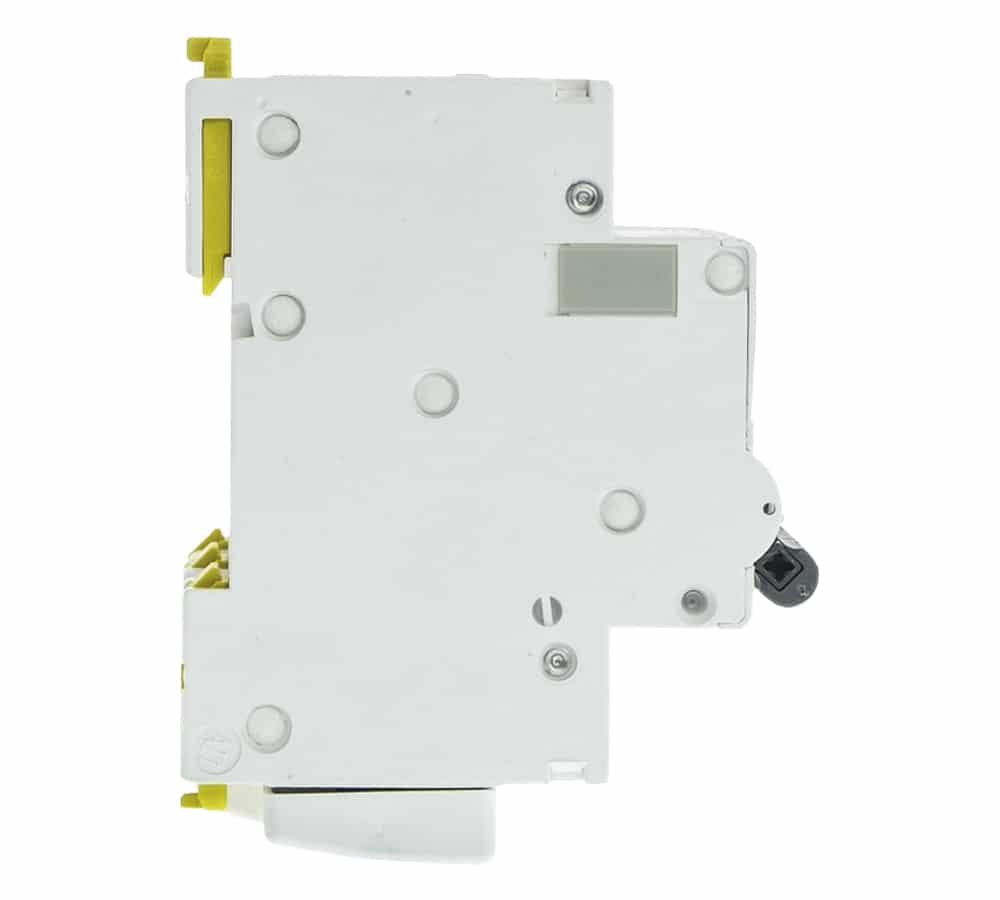

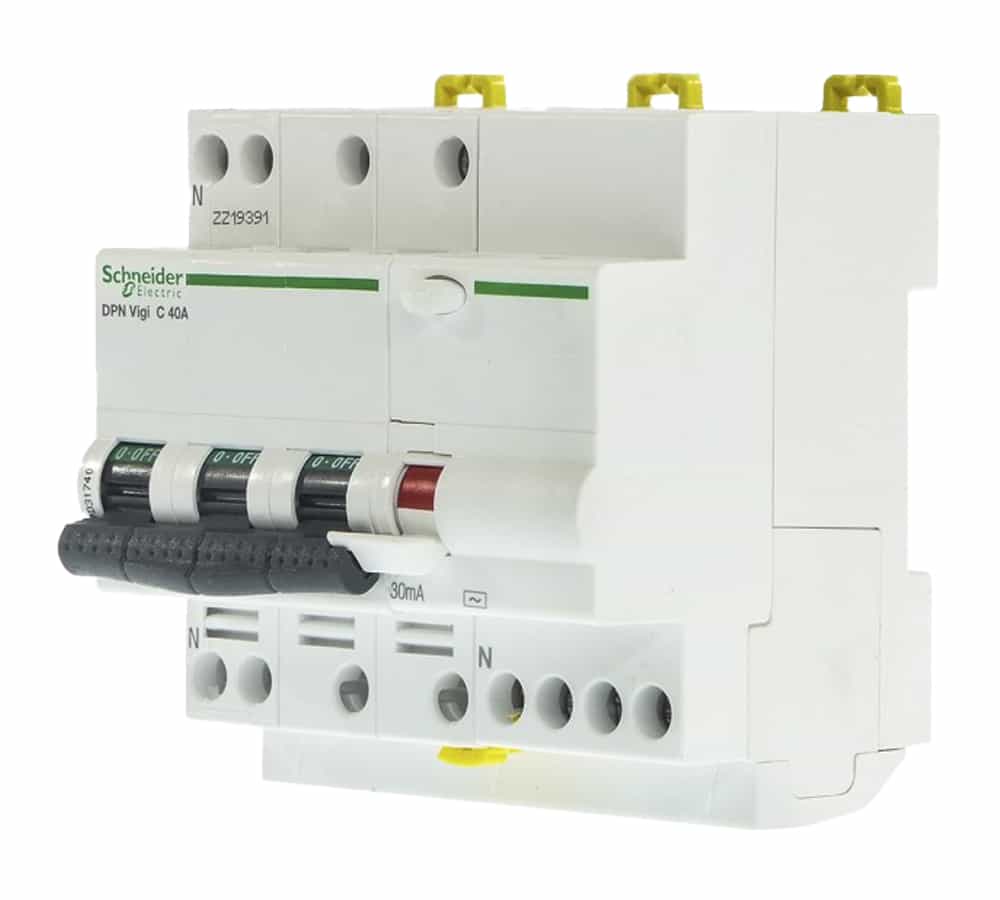

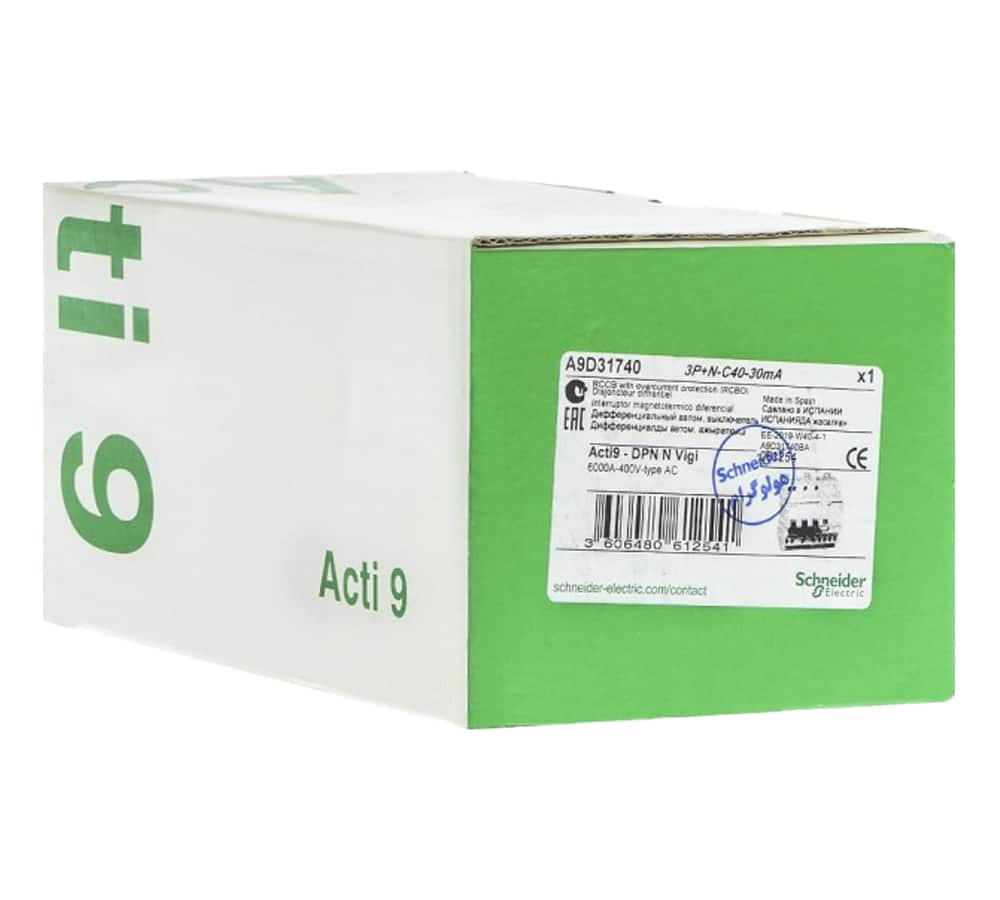

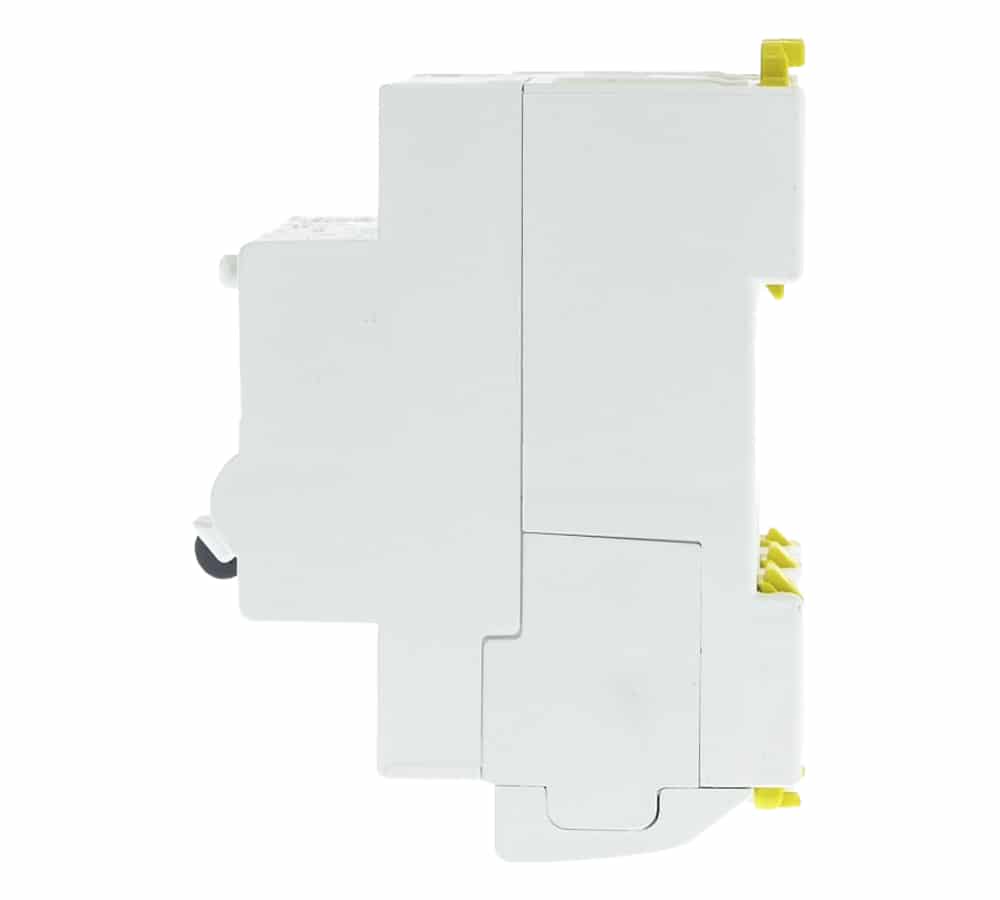

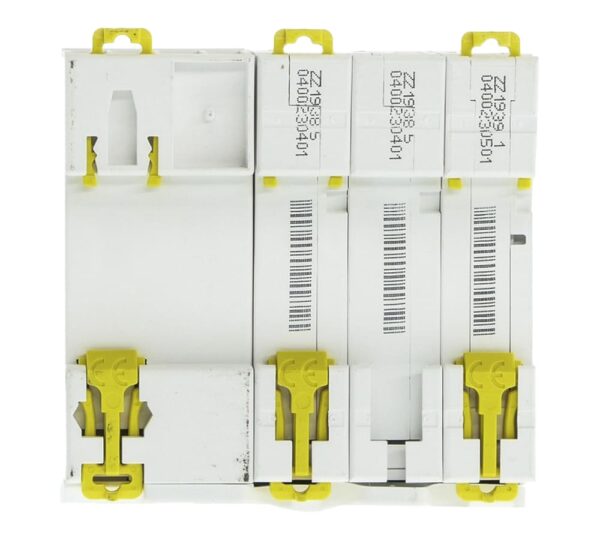

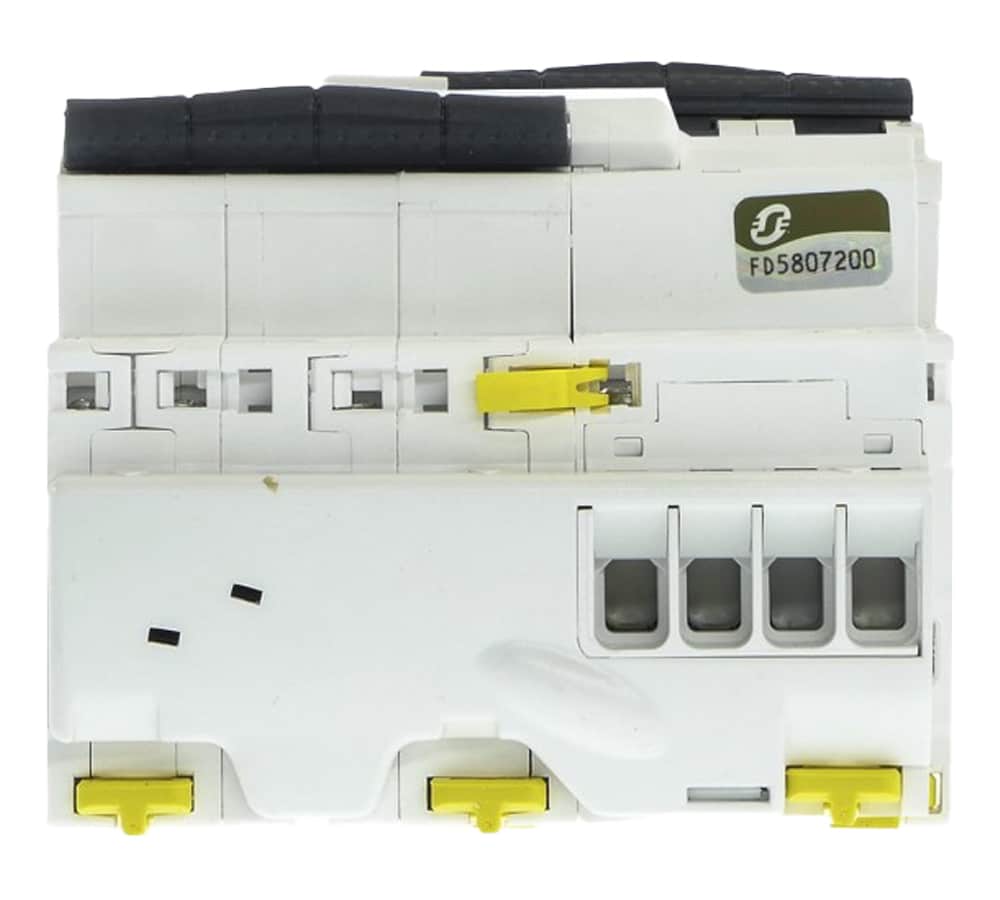

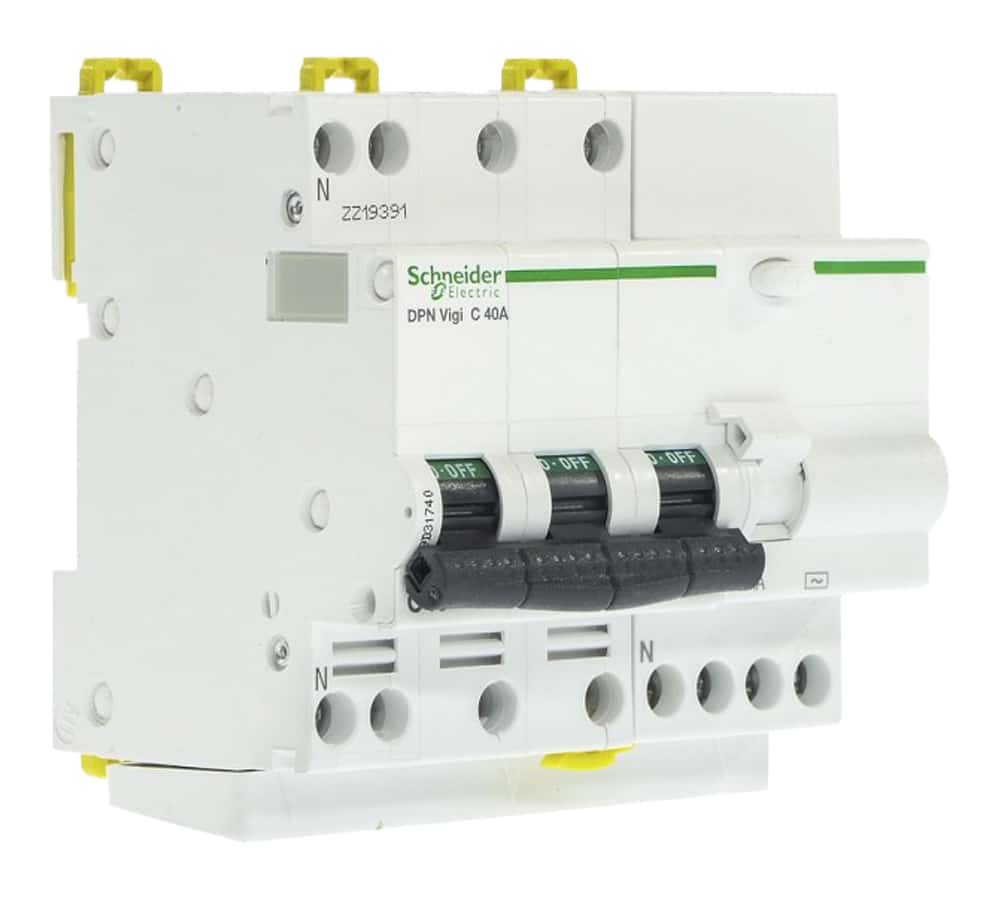

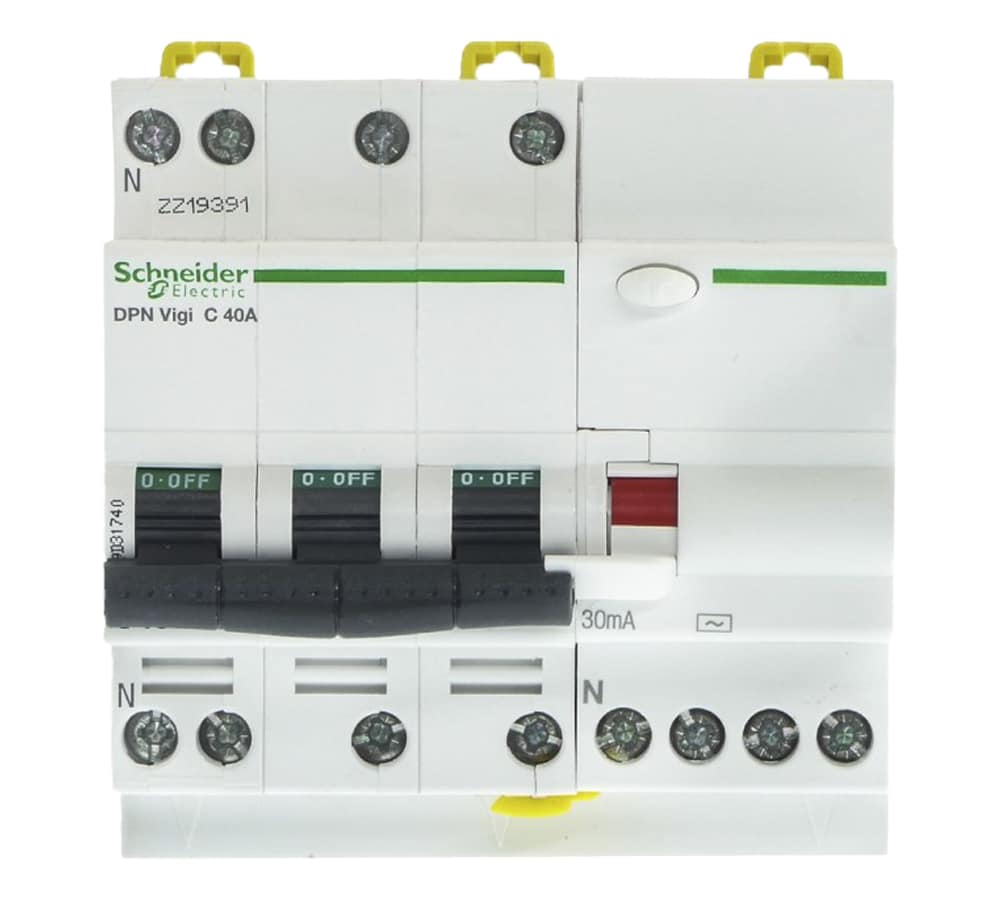

محافظ جان ترکیبی 40 آمپر چهار پل 30 میلی آمپر 6kA برند اشنایدر الکتریک کد A9D31740 Schneider Electric Residual Current Circuit Breaker 40A 3P+N 30mA 6kA

این نوع کلید محافظ جان اشنایدر که با نام مخفف DPN N vigi شناخته می‌شود ترکیبی از کلیدهای مینیاتوری و محافظ جان هستند که برای حفاظت انسان در مقابل برق گرفتگی و جریان‌های باقیمانده یا جریان نشتی در شبکه برق و همچنین اضافه بار و اتصال کوتاه به کار گرفته می‌شود . این کلیدها دارای خواص کلیدهای جداکننده (ایزولاتور) نیز هستند . قدرت تشخیص جریان نشتی این کلید 30 میلی آمپر است و می‌توان از آن برای محافظت در برابر برق گرفتگی و آتش سوزی در اثر تماس مستقیم و غیر مستقیم استفاده کرد .

این وسیله حفاظتی در شبکه‌های الکتریکی فشار متوسط و در سیستم‌های سه فاز مورد استفاده قرار می‌گیرند . به همین دلیل به صورت چهارپل تولید می‌شوند که سه پل آن برای فاز و یک پل آن برای نول استفاده می‌شود . نوع شبکه مناسب برای این کلیدها شبکه ولتاژ متناوب (AC) می‌باشد و در سطح ولتاژ 380 تا 415 ولت متناوب و فرکانس 50 و 60 هرتز قابل استفاده هستند . اما تکنولوژی قطع جریان نشتی یا جریان باقیمانده در این کلیدها مستقل از ولتاژ است . تکنولوژی قطع جریان در این کلیدها حرارتی-مغناطیسی بوده که با توجه به اضافه بار یا اتصال کوتاه عمل می‌کنند . محدوده قطع مغناطیسی در این کلید 5 تا 10 برابر جریان نامی است .

جریان قابل تحمل یا جریان نامی در این کلیدها 40 آمپر است که کلید قادر به تحمل آن می‌باشد . این کلید دارای قابلیت قطع اتصال کوتاه بوده و قدرت قطع آن تا 6 کیلوآمپر است که برای حفاظت در برابر اتصال کوتاه در ولتاژهای سطح توزیع مناسب می‌باشد . با توجه به جریان نامی و جریان نشتی قابل تشخیص در این کلید ، بیشتر در کاربردهای صنعتی به کار می‌روند . این نوع کلیدها در ولتاژ عایقی 440 ولت ساخته می‌شوند . یعنی تا ولتاژ 440 ولت در آن‎ها شکست عایقی ایجاد نمی‌شود . ولتاژ ضربه‌ای این کلیدها نیز 4 کیلو ولت است .

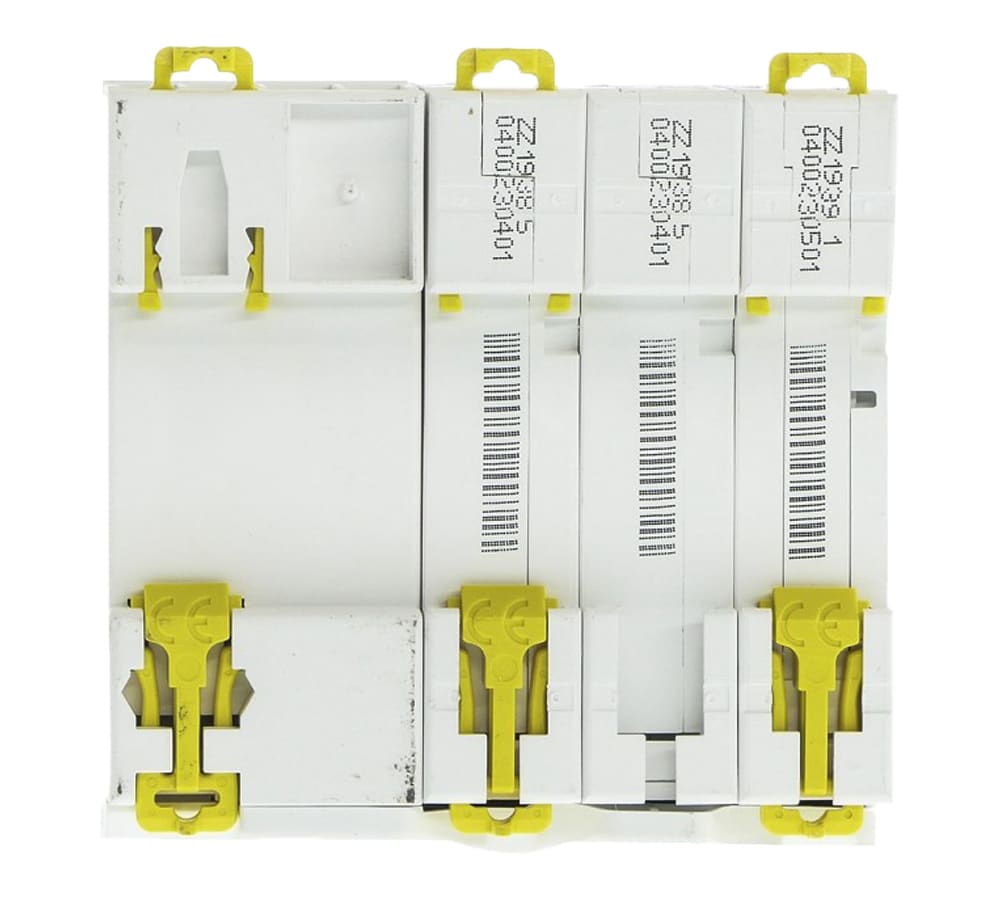

عملکرد این کلید در انجام حفاظت‌های نشتی جریان فوری بوده و بدون تاخیر جریان را قطع می‌کند . این کلیدها دارای نشانگر محل اتصال و نشتی جریان بوده و برای تشخیص نقطه خطا مناسب هستند . مکانیزم کنترل یا قطع و وصل این کلیدها به صورت تاگل (Toggle) یا حرکت اهرمی است که به کمک فنر انجام می‌شود . وصل هادی‌ها به این کلیدها از طریق 10 عدد پیچ 9 میلی‌متری انجام می‌گیرد که معمول‌ترین روش برای اتصال هادی به وسایل حفاظتی می‌باشد . برای نصب آن در تابلوهای برق ، آن‌ها را بر روی ریل‌های تابلویی سوار کرده و محکم می‌کنند . مقاومت مکانیکی در این کلیدها با توجه به دفعات قطع و وصل جریان تعیین می‌شود که به صورت عادی تا 20 هزار سیکل (دفعات قطع و وصل کلید) دوام مکانیکی دارند . از نظر دوام الکتریکی نیز تا 10 هزار سیکل قابل استفاده هستند .

درجه حفاظت این وسیله‌ها در برابر نفوذ اشیا و ذرات ریز و همچنین مقاومت در برابر رطوبت مطابق استاندارد IEC 60529 در درجه IP20  و درجه حفاظت محفظه مدولار آن نیز مطابق همین استاندارد IP40  می‌باشد . دمای کار این کلیدها از 5- تا 60+ درجه سانتی گراد و دمای نگهداری آن بدون عملیات از 30- تا 70+ درجه سانتی‌گراد می‌باشد .
