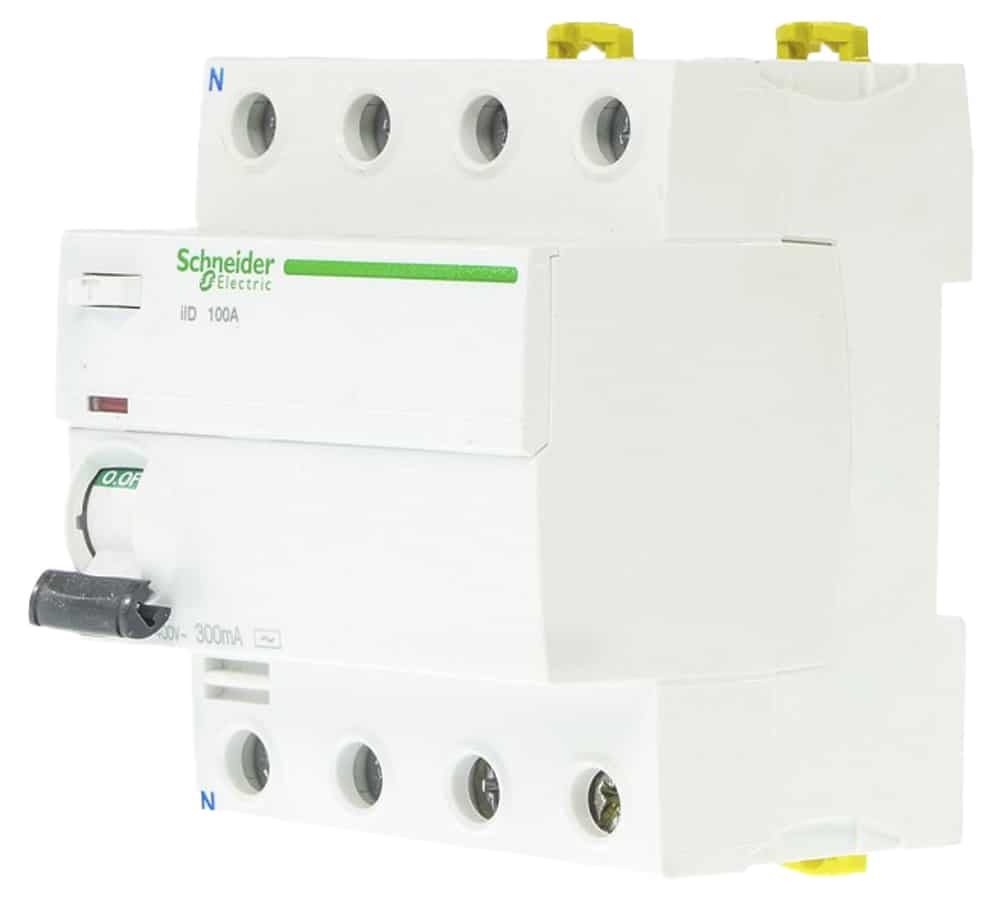

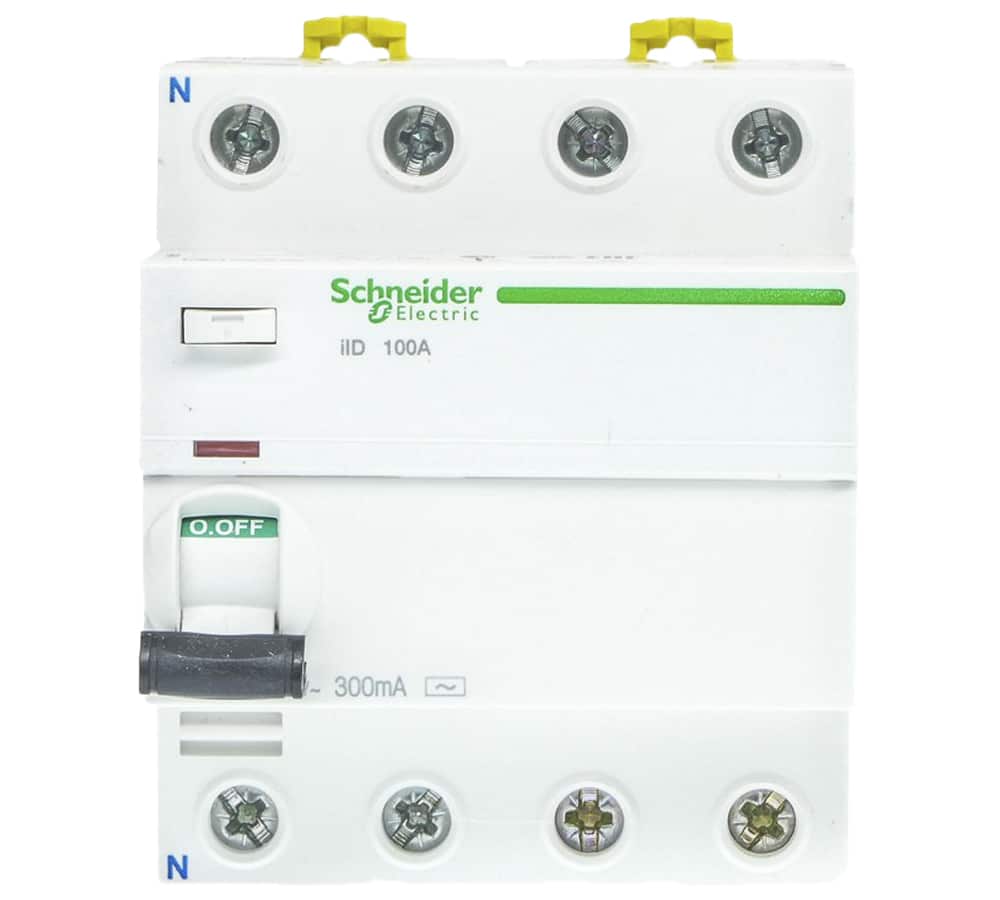

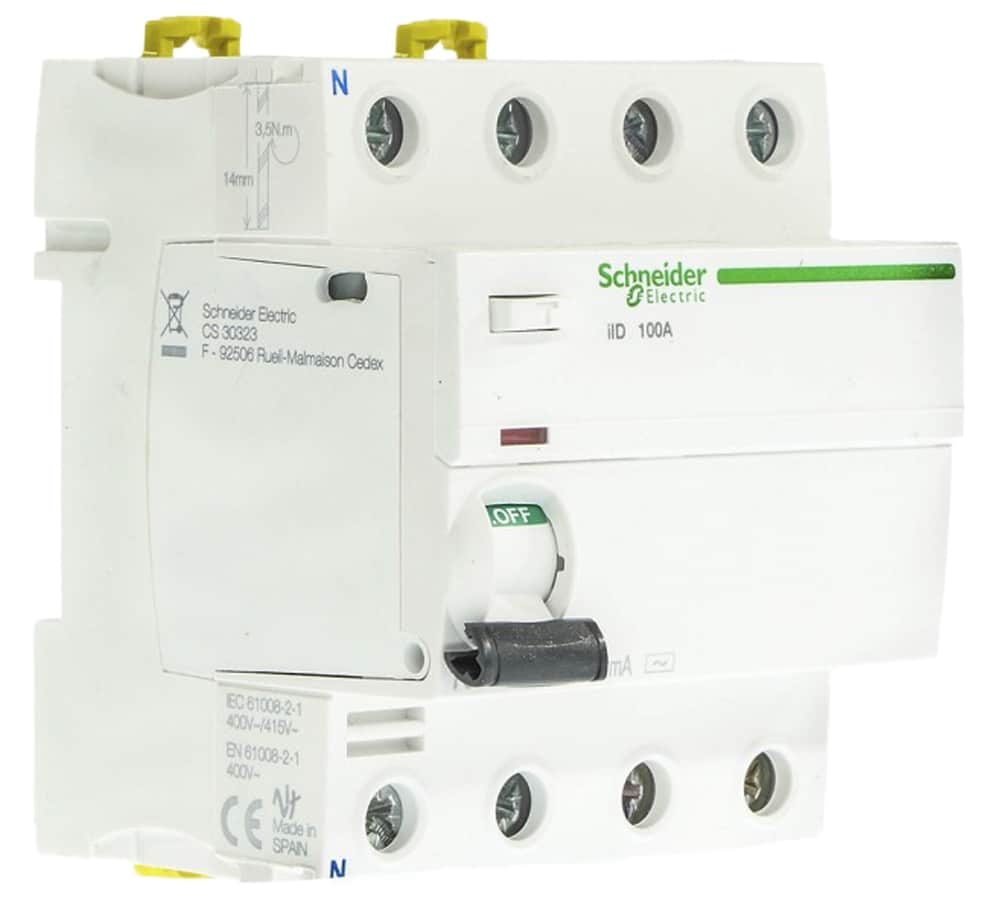

محافظ جان 100 آمپر چهار پل 300mA اشنایدر A9R14491

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

6,554,000تومان

ویدیو محصول

توضیحات محصول

این نوع کلید محافظ جان اشنایدر که با نام مخفف ILD شناخته می‌شود برای حفاظت در مقابل جریان‌های باقیمانده یا جریان نشتی در شبکه برق به کار گرفته می‌شود . این وسیله حفاظتی در شبکه‌های الکتریکی فشار متوسط و در سیستم‌های سه فاز مورد استفاده قرار می‌گیرند . به همین دلیل به صورت چهار پل تولید می‌شوند که 3 پل آن برای فاز و یک پل آن برای نول استفاده می‌شود .

نوع شبکه مناسب برای این کلیدها شبکه ولتاژ متناوب (AC) می‌باشد و در سطح ولتاژ 380 تا 415 ولت متناوب و فرکانس‌های 50 و 60 هرتز قابل استفاده هستند . اما تکنولوژی قطع جریان نشتی یا جریان باقیمانده در این کلیدها مستقل از ولتاژ است .

جریان قابل تحمل یا جریان نامی در این کلیدها 100 آمپر است که کلید قادر به تحمل آن می‌باشد . این کلید دارای قابلیت قطع اتصال کوتاه بوده و قدرت قطع آن تا 10 کیلو آمپر است که برای حفاظت در برابر اتصال کوتاه در ولتاژهای سطح توزیع مناسب می‌باشد .

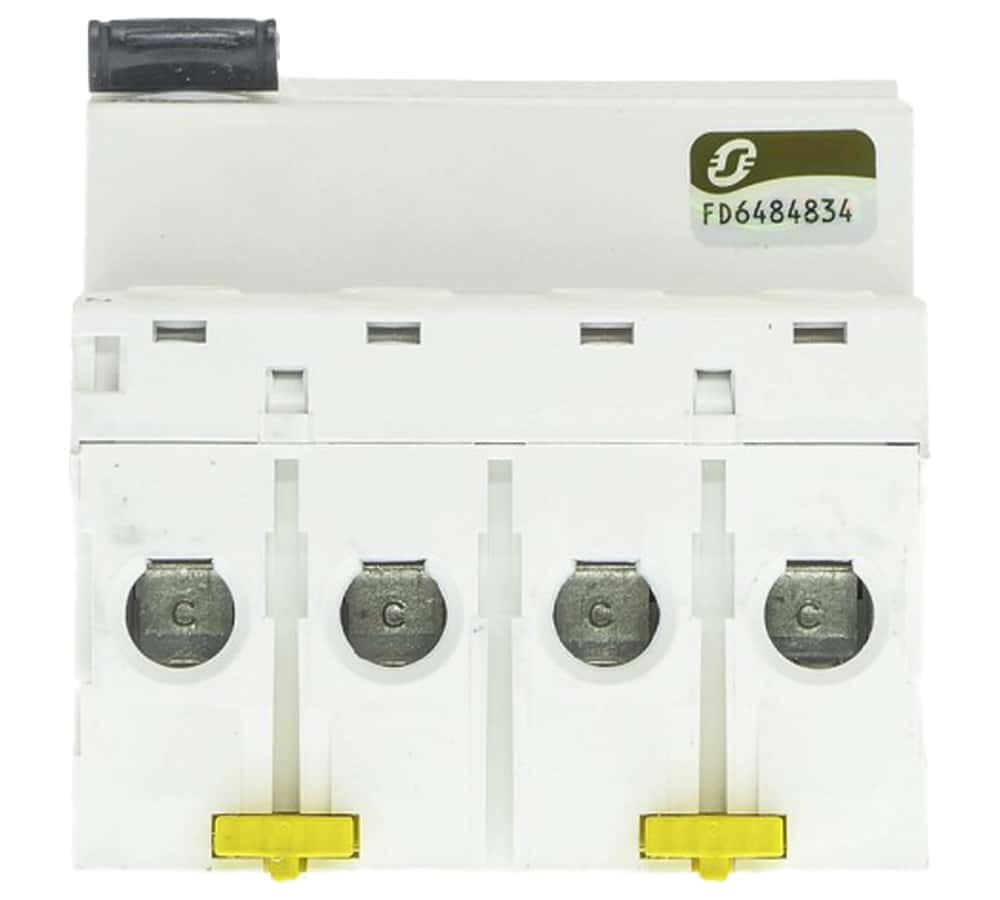

این نوع کلیدها در ولتاژ عایقی 500 ولت ساخته می‌شوند . یعنی تا ولتاژ 500 ولت در آن‎ها شکست عایقی ایجاد نمی‌شود . از قابلیت‌های دیگر این کلیدها دارا بودن نشانگر موقعیت تماس یا نشتی جریان است که در تشخیص و رفع عیب سریع در مدار موثر خواهد بود . مکانیزم کنترل یا قطع و وصل این کلیدها به صورت تاگل (Toggle) یا حرکت اهرمی است که به کمک فنر انجام می‌شود . وصل هادی‌ها به این کلیدها از طریق 8 عدد پیچ 9 میلی متری انجام می‌گیرد که معمول‌ترین روش برای اتصال هادی به وسایل حفاظتی می‌باشد . برای نصب آن در تابلوهای برق ، آن‌ها را بر روی ریل‌های تابلویی سوار کرده و محکم می‌کنند .

مقاومت مکانیکی در این کلیدها با توجه به دفعات قطع و وصل جریان تعیین می‌شود که به صورت عادی تا 20 هزار سیکل (دفعات قطع و وصل کلید) دوام مکانیکی دارند .
از نظر دوام الکتریکی نیز تا 10 هزار سیکل قابل استفاده هستند .

درجه حفاظت این وسیله‌ها در برابر نفوذ اشیاء و ذرات ریز و همچنین مقاومت در برابر رطوبت مطابق استاندارد IEC 60529 در درجه IP20  و درجه حفاظت محفظه مدولار آن نیز مطابق همین استاندارد IP40  می‌باشد .

سوالات متداول

اطلاعات کلی

رنگ

سفید

جزییات محصول

برند

اشنایدر الکتریک

رنج محصول

Acti 9

نوع قطعه

کلید جریان نشتی (محافظ جان)

تعداد پل

4

موقعیت ترمینال نول

چپ

جریان نامی (In)

100 آمپر

نوع شبکه برق

AC

حساسیت نشتی

300 میلی‌آمپر

تاخیر زمانی حفاظت جریان نشتی

لحظه‌ای

کلاس حفاظت جریان نشتی

Type AC

محل قرارگیری تجهیز در سیستم

خروجی

فرکانس شبکه

50 الی 60 هرتز

ولتاژ کاری نامی

380 الی 415 ولت AC در فرکانس 50/60 هرتز

تکنولوژی عملکرد جریان نشتی

مستقل از ولتاژ

ظرفیت نامی قطع و وصل

1500 آمپر

جریان اتصال کوتاه نامی

10 کیلوآمپر

ولتاژ عایق نامی (ui)

500 ولت

آستانه شکست ولتاژ موجی

6 کیلو ولت

نشانگر موقعیت کنتاکت

دارد

نوع کنترل

اهرم

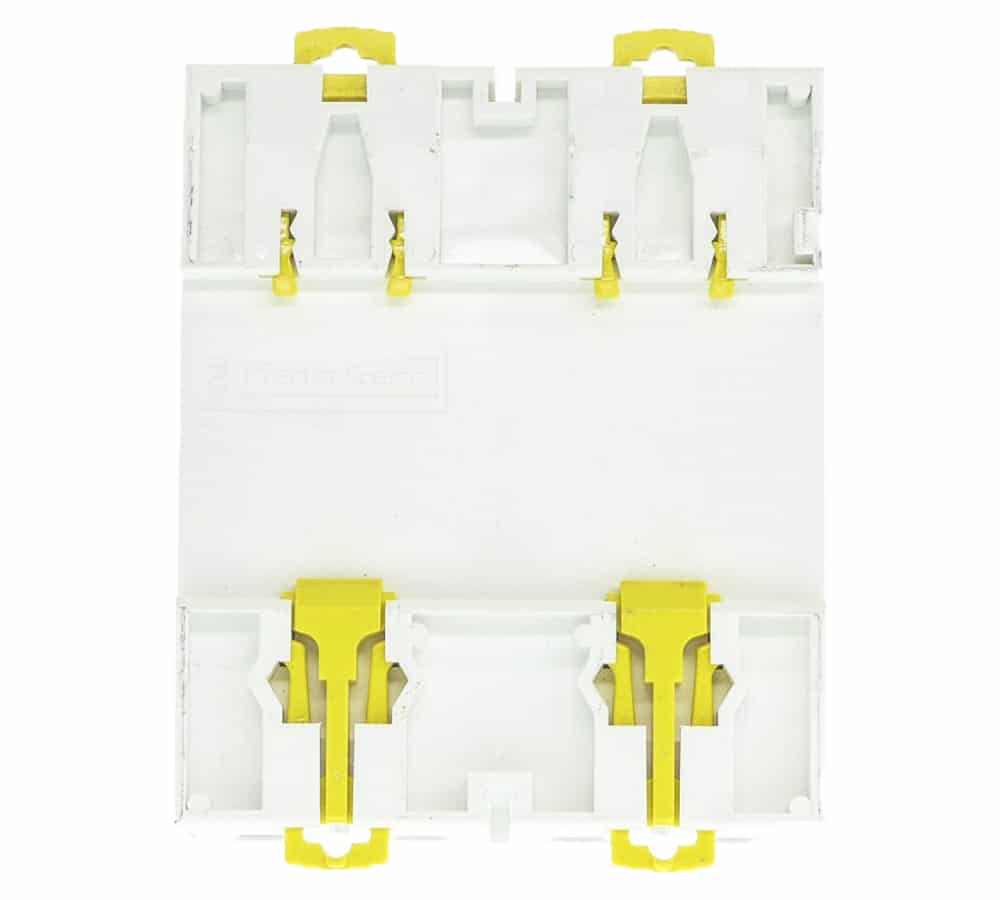

نحوه نصب

با گیره

محل نصب

بر روی ریل مینیاتوری

تعداد کنتاکت 9 میلی‌متر

8 عدد

ارتفاع محصول

91 میلی‌متر

عرض محصول

72 میلی‌متر

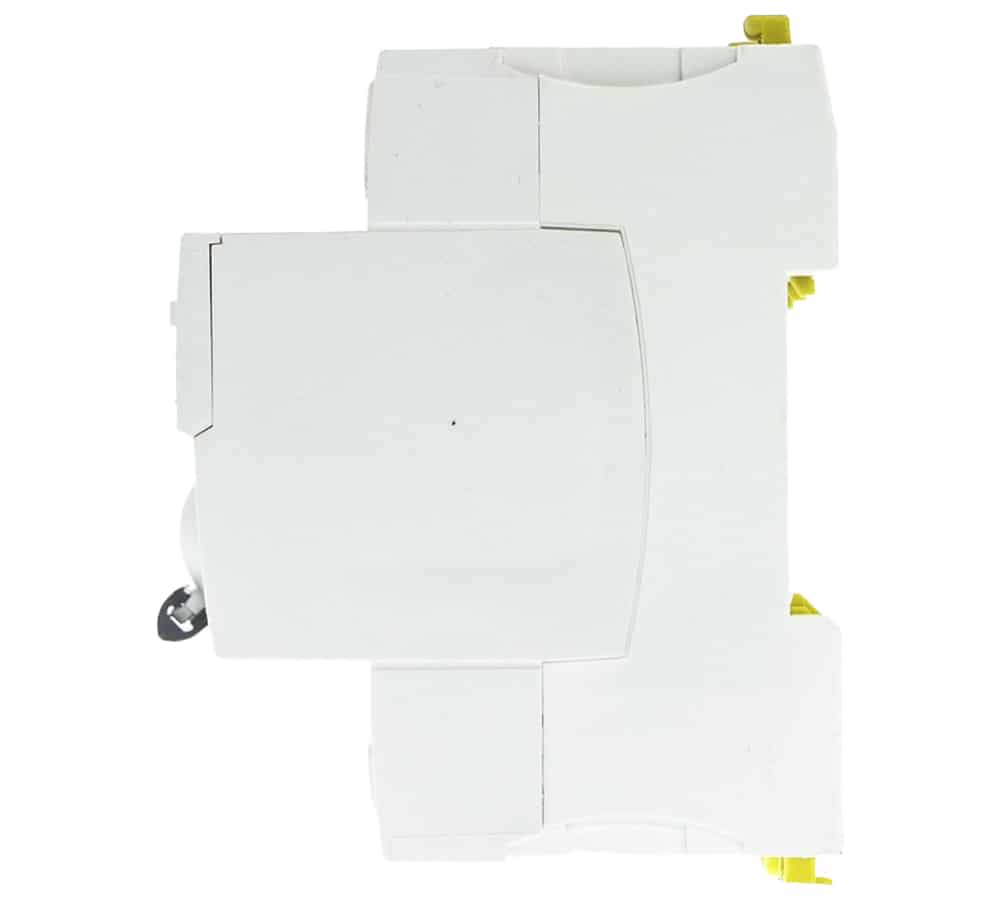

عمق محصول

73.5 میلی‌متر

وزن

370 گرم

رنگ

سفید

سیکل کاری مکانیکی

20,000 سیکل

سیکل کاری الکتریکی

10000 سیکل

آپشن قفل

قفل کتابی ، تخت

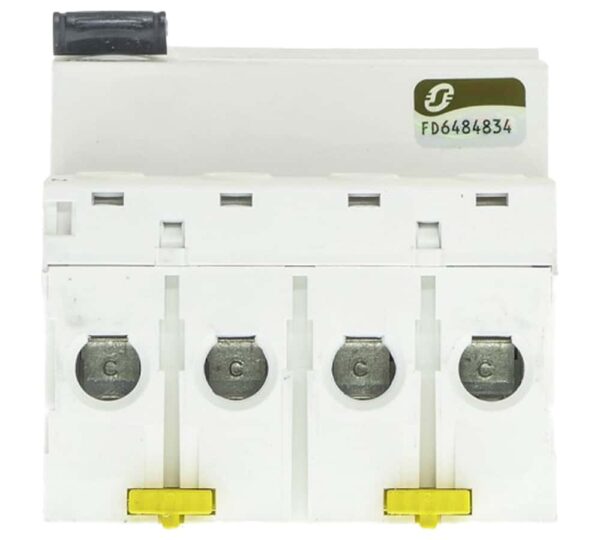

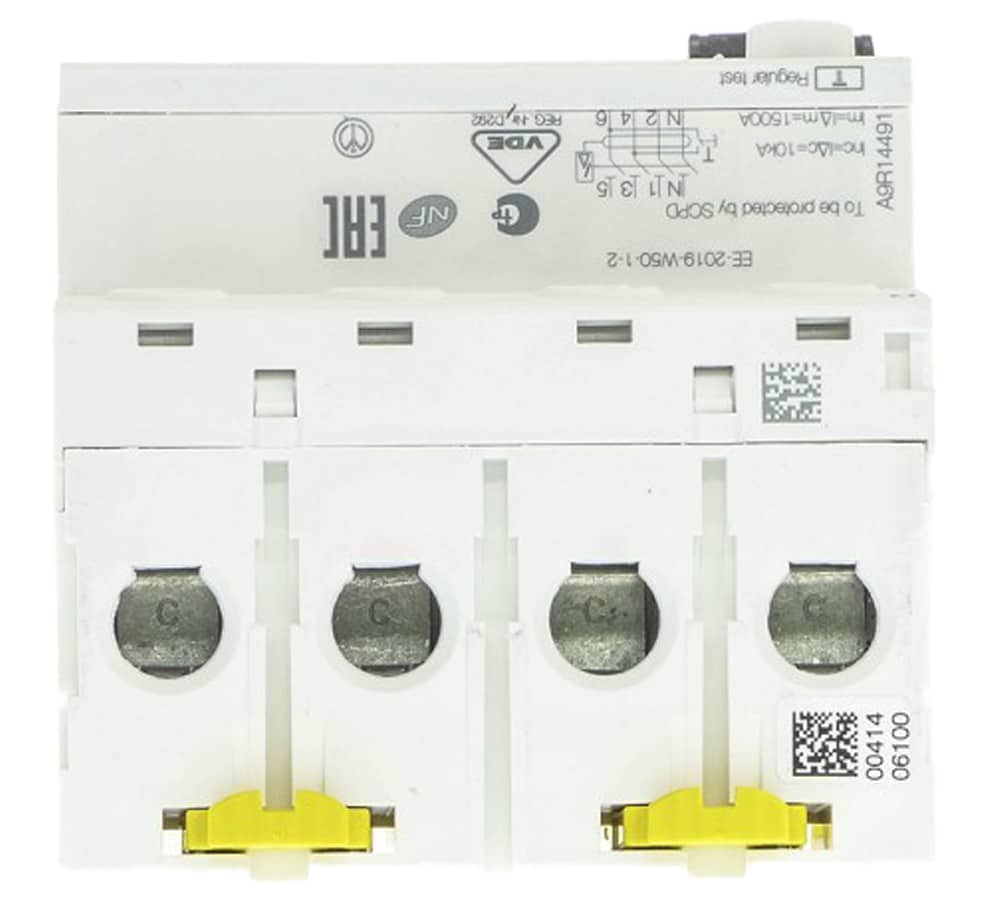

روش اتصال

ترمینال پیچی

طول لخت کردن سیم مورد نیاز

14 میلی‌متر

گشتاور مورد نیاز برای سفت کردن پیچ

3.5 نیوتن‌متر

استاندارد ها

EN/IEC 61008-1

گواهی استاندارد محصول

SNI

استاندارد IP

IP20

,

IP40

درجه مقاومت در برابر آلودگی

3

دمای محیط هنگام کارکرد

5- الی 60 درجه سانتی‌گراد

دمای محیط انبار

40- الی 85 درجه سانتی‌گراد

تعداد در جعبه

1 عدد

تعداد در کارتن

27 عدد
