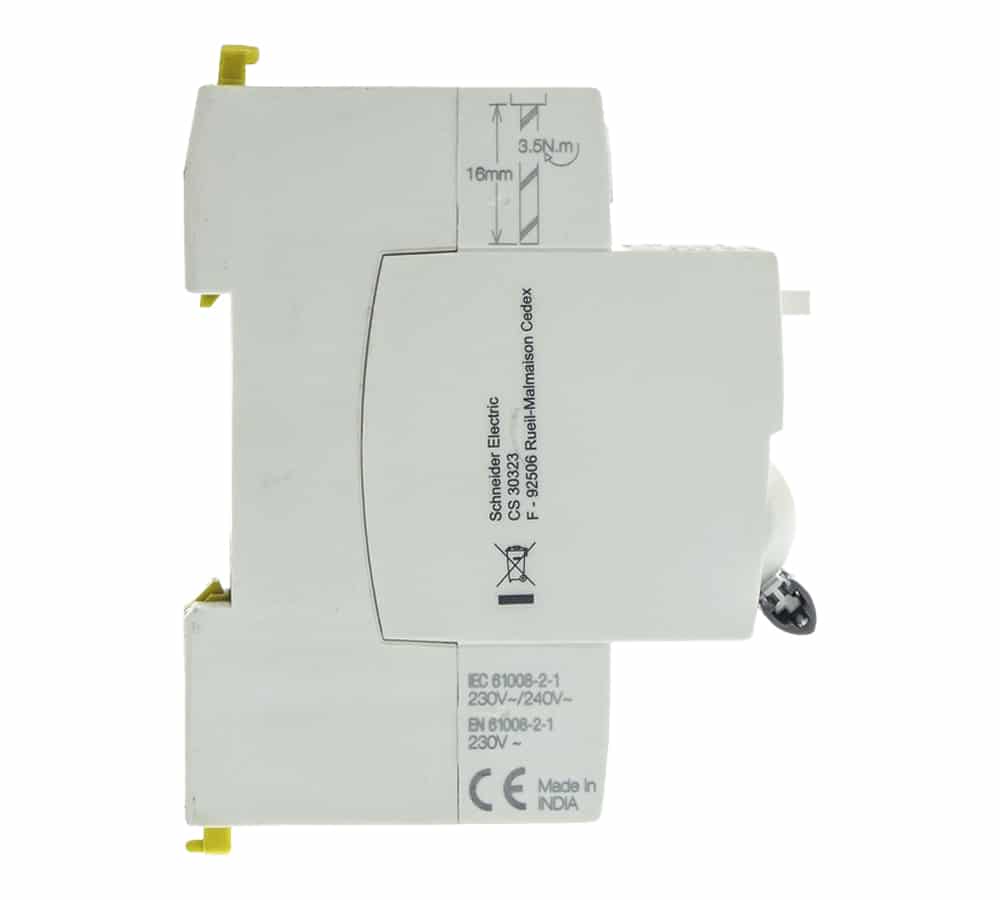

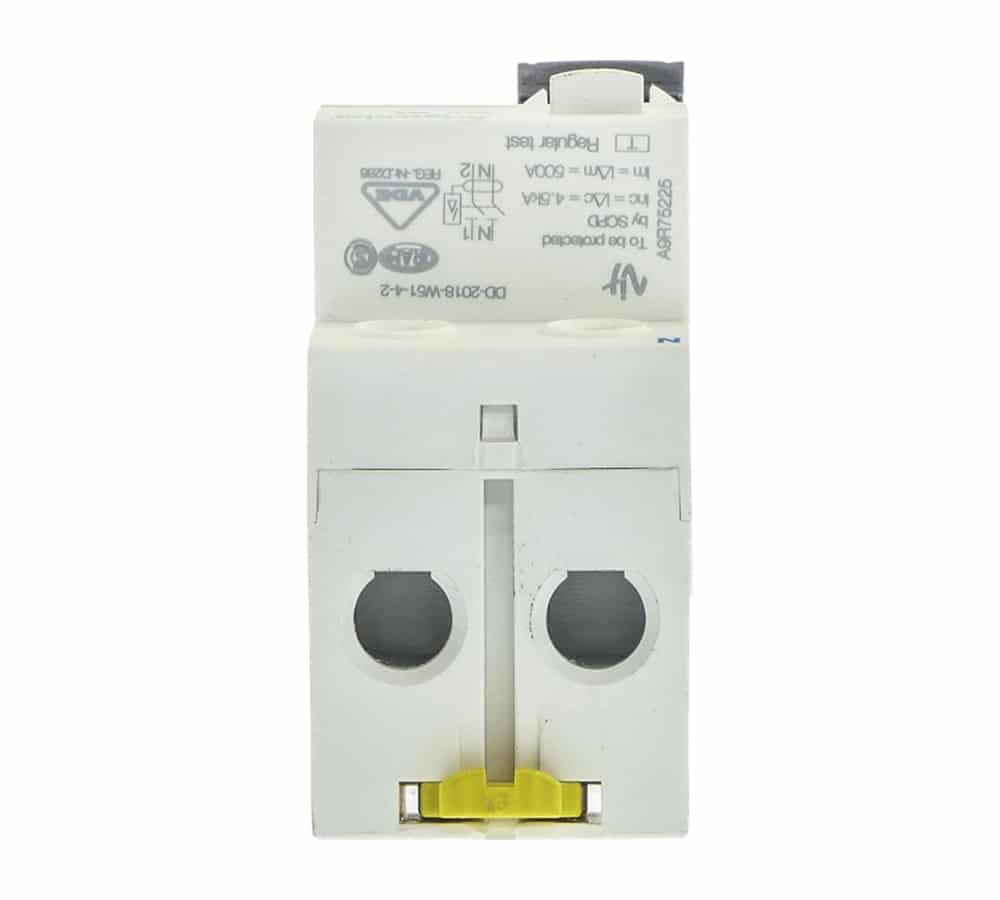

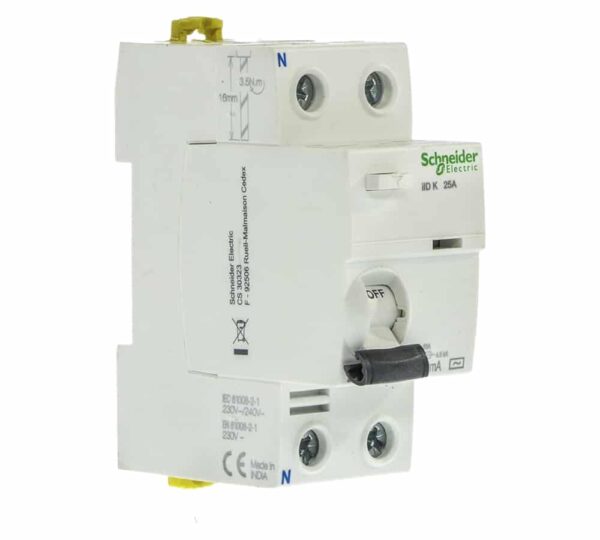

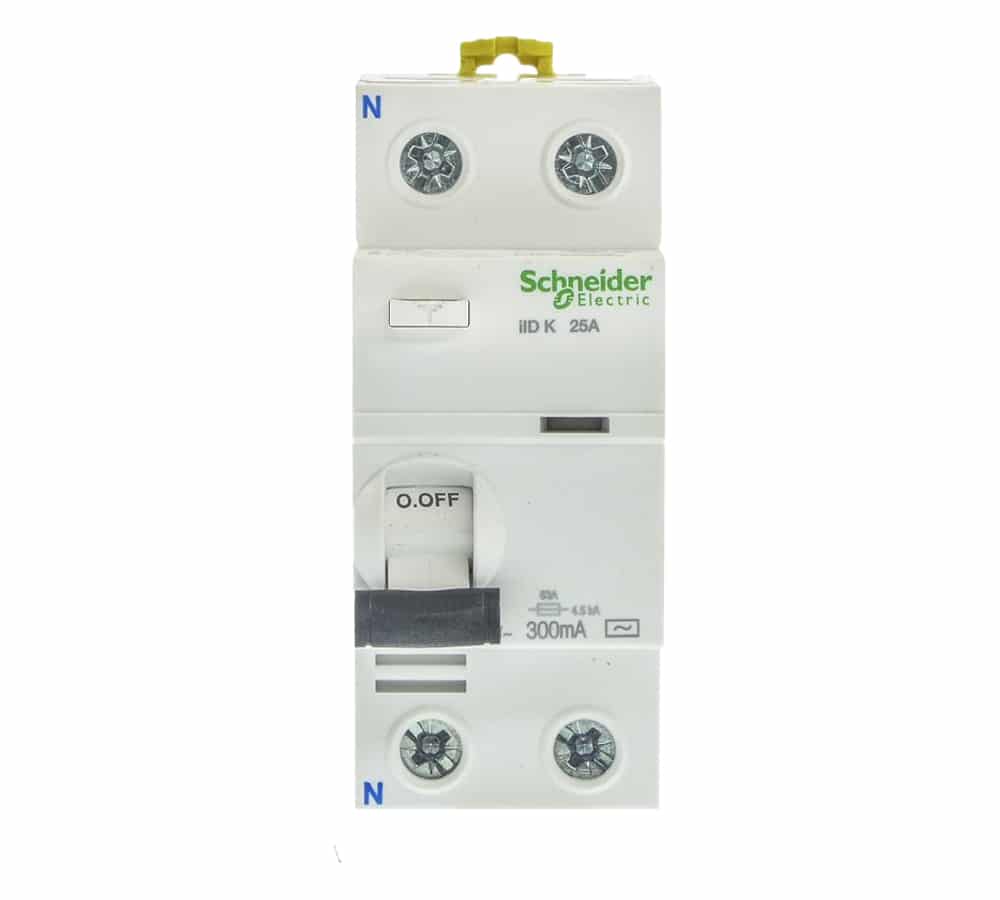

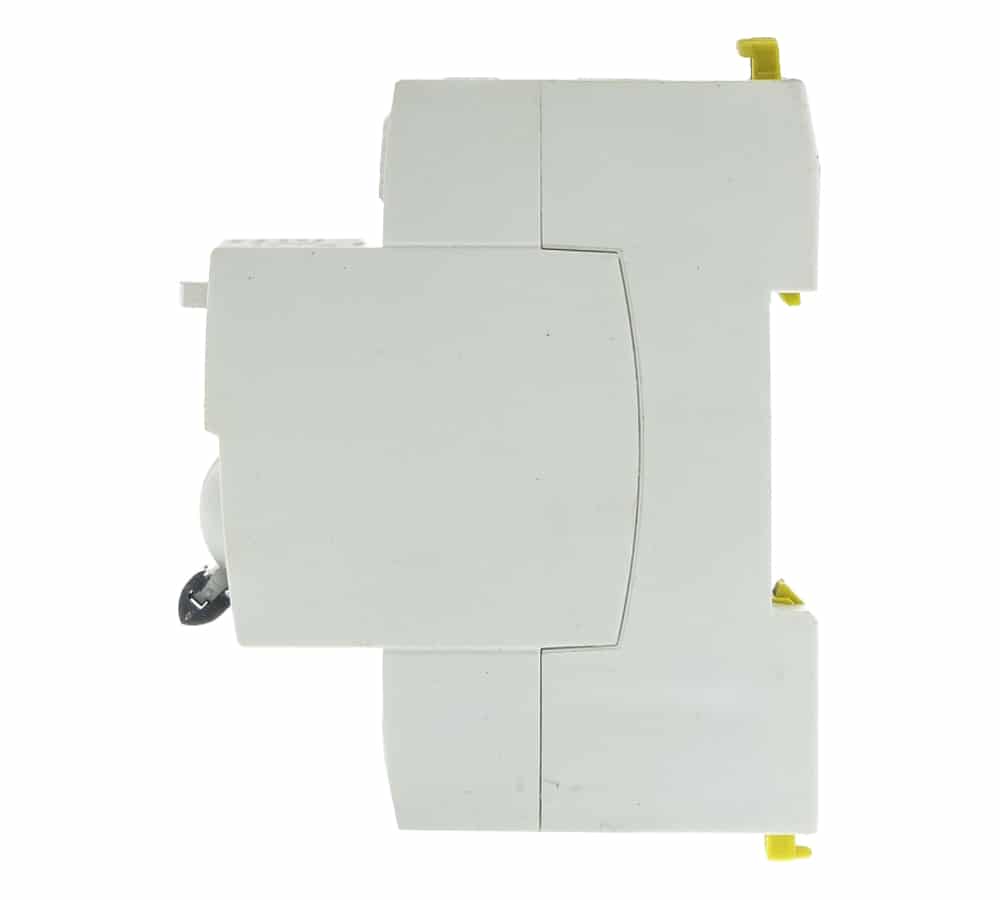

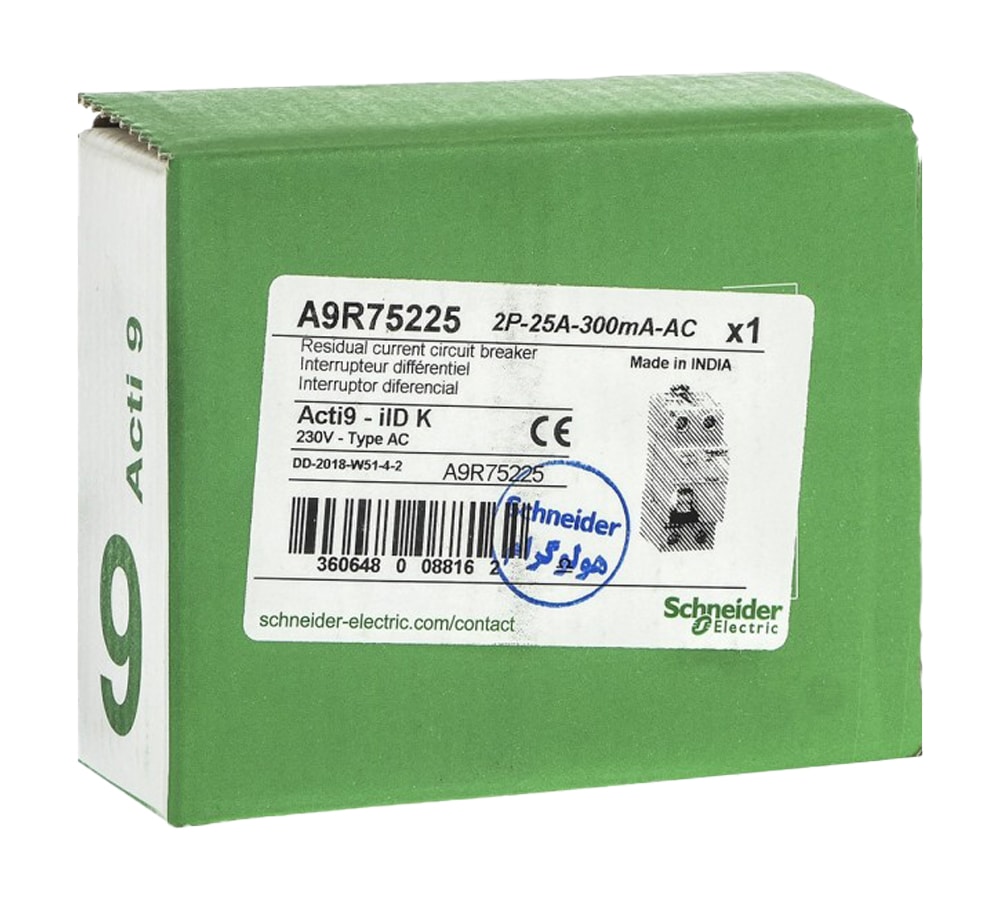

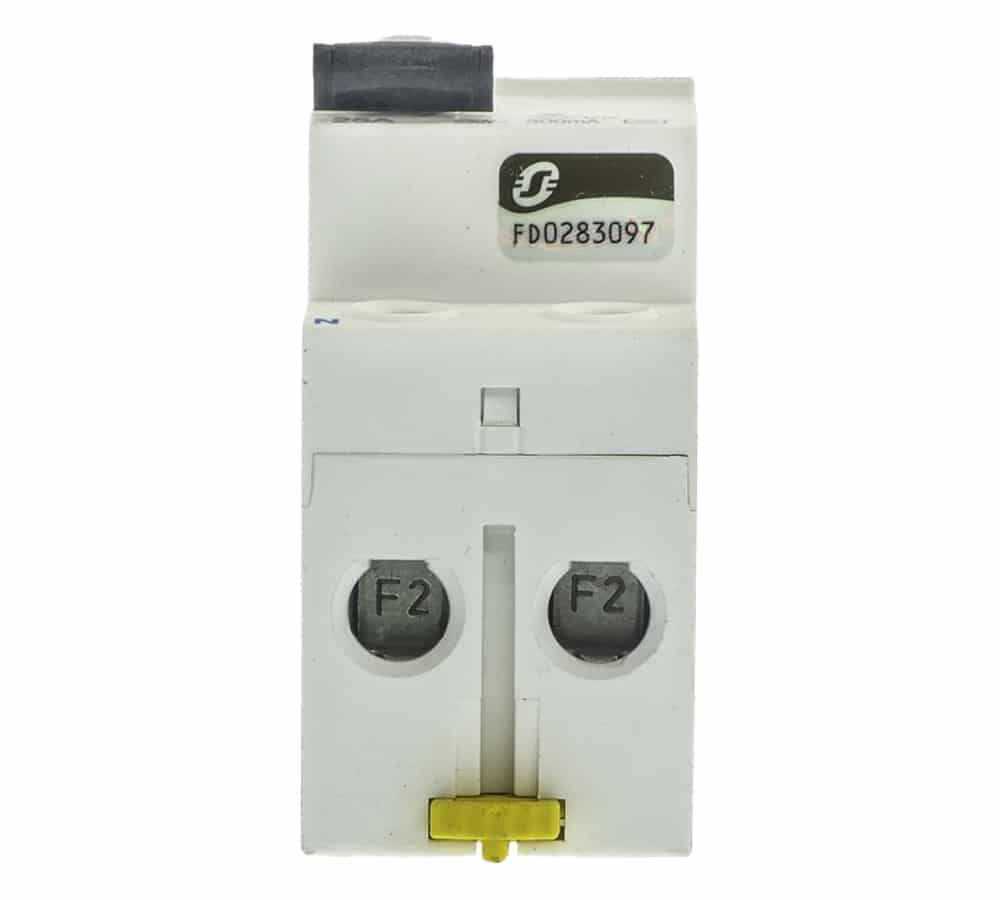

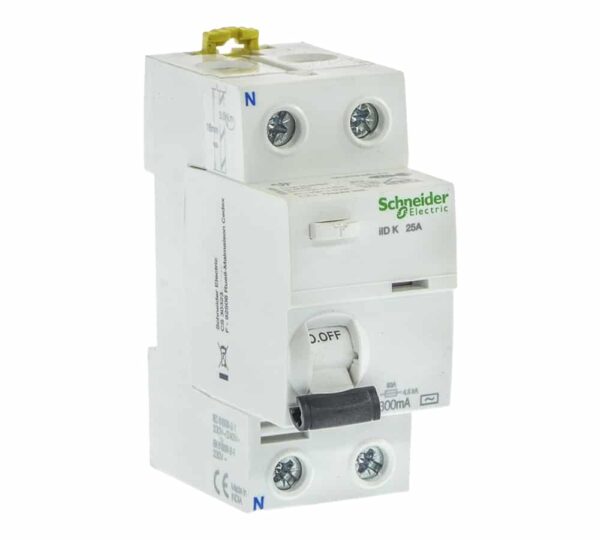

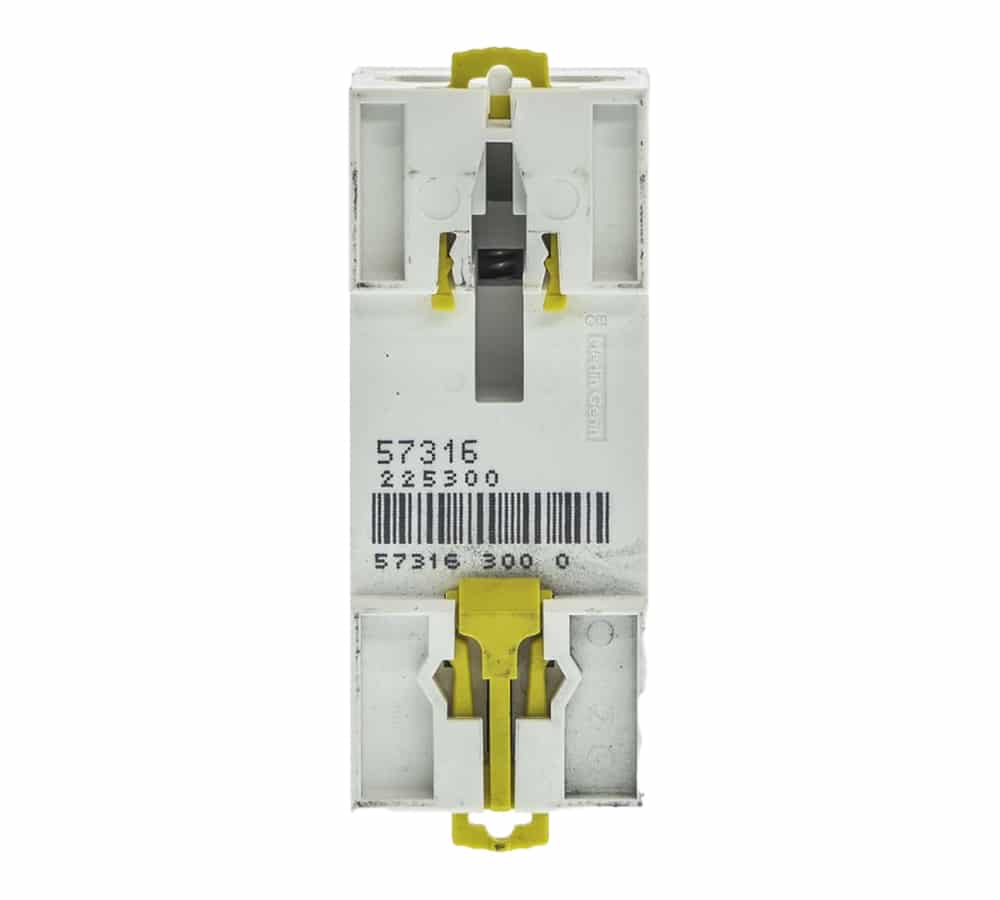

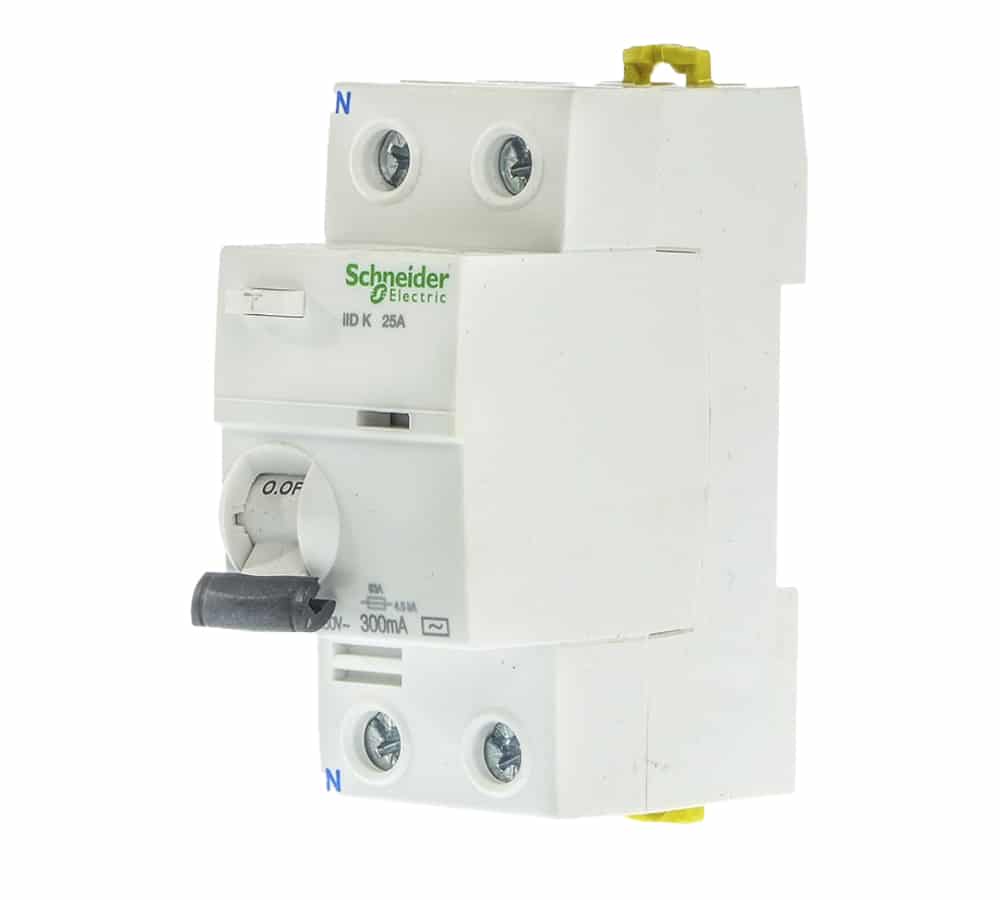

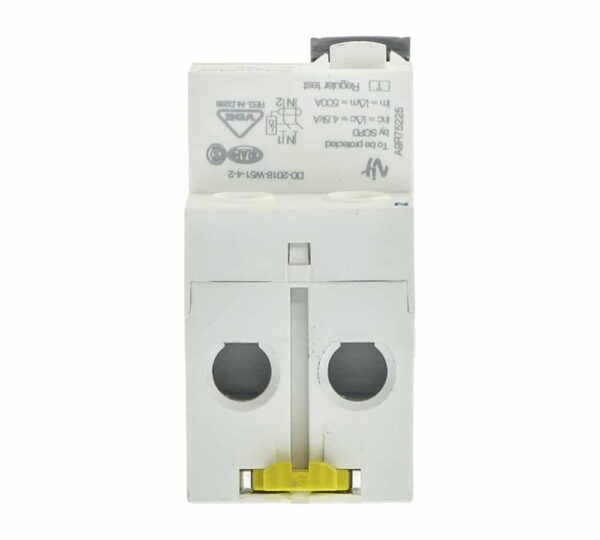

محافظ جان 25 آمپر دوپل 300 میلی آمپر 6kA برند اشنایدر الکتریک کد A9R75225 Schneider Electric Residual Current Circuit Breaker 25A 2P 300mA 6kA
این محصول اورجينال بوده و دارایی گارانتی سلامت فیزیکی و اصالت کالاست
دسته: 300 میلی آمپر, محافظ جان تک فاز, محافظ‌جان
برند:
کد کالا:
تنوع فیزیکی: برق صنعتی
ویژگی های محصول
| رنج محصول | |
|---|---|
| نوع قطعه | |
| تعداد پل | |
| موقعیت ترمینال نول | |
| جریان نامی (In) | |
| نوع شبکه برق | |
| حساسیت نشتی | |
| تاخیر زمانی حفاظت جریان نشتی | |
| کلاس حفاظت جریان نشتی | |
| محل قرارگیری تجهیز در سیستم | |
| فرکانس شبکه | |
| ولتاژ کاری نامی | 220 الی 240 ولت AC در فرکانس 50/60 هرتز |
| تکنولوژی عملکرد جریان نشتی | |
| ظرفیت نامی قطع و وصل | |
| جریان اتصال کوتاه نامی | |
| ولتاژ عایق نامی (ui) | |
| آستانه شکست ولتاژ موجی | |
| نشانگر موقعیت کنتاکت | |
| نوع کنترل | |
| نحوه نصب | |
| محل نصب | |
| تعداد کنتاکت 9 میلی‌متر | |
| ارتفاع محصول | |
| عرض محصول | |
| عمق محصول | |
| وزن | |
| رنگ | |
| سیکل کاری مکانیکی | |
| سیکل کاری الکتریکی | |
| آپشن قفل | |
| طول لخت کردن سیم مورد نیاز | |
| گشتاور مورد نیاز برای سفت کردن پیچ | |
| استاندارد ها | |
| استاندارد IP | |
| درجه مقاومت در برابر آلودگی | |
| دمای محیط هنگام کارکرد | |
| دمای محیط انبار | |
| تعداد در جعبه | |
| تعداد در کارتن |
این نوع کلید محافظ جان اشنایدر که با نام مخفف ILD شناخته می‌شود برای حفاظت در مقابل جریان‌های باقیمانده یا جریان نشتی در شبکه برق به کار گرفته می‌شود . قدرت تشخیص جریان نشتی این کلید 300 میلی آمپر است و نمی‌توان از آن برای محافظت در برابر برق گرفتگی استفاده کرد اما برای حفاظت در برابر آتش سوزی‌های ناشی از نشت جریان مناسب است .
این وسیله حفاظتی در شبکه‌های الکتریکی فشار ضعیف و در سیستم‌های یک فاز مورد استفاده قرار می‌گیرند . به همین دلیل به صورت دو پل تولید می‌شوند که یک پل آن برای فاز و یک پل آن برای نول استفاده می‌شود . نوع شبکه مناسب برای این کلیدها شبکه ولتاژ متناوب (AC) می‌باشد و در سطح ولتاژ 220 تا 240 ولت متناوب و فرکانس 50 و 60 هرتز قابل استفاده هستند . اما تکنولوژی قطع جریان نشتی یا جریان باقیمانده در این کلیدها مستقل از ولتاژ است .
جریان قابل تحمل یا جریان نامی در این کلیدها 25 آمپر است که کلید قادر به تحمل آن می‌باشد . این کلید دارای قابلیت قطع اتصال کوتاه بوده و قدرت قطع آن تا 6 کیلو آمپر است که برای حفاظت در برابر اتصال کوتاه در ولتاژهای سطح توزیع مناسب می‌باشد . این نوع کلیدها در ولتاژ عایقی 440 ولت ساخته می‌شوند . یعنی تا ولتاژ 440 ولت در آن‌ها شکست عایقی ایجاد نمی‌شود . ولتاژ ضربه این کلیدها نیز 4 کیلو ولت می‌باشد .
عملکرد این کلید در انجام حفاظتهای نشتی جریان فوری بوده و بدون تاخیر جریان را قطع می‌کند . مکانیزم کنترل یا قطع و وصل این کلیدها به صورت تاگل (Toggle) یا حرکت اهرمی است که به کمک فنر انجام می‌شود . وصل هادی‌ها یا سیم‌ها به این کلیدها از طریق 4 عدد پیچ 9 میلی متری انجام می‌گیرد که معمول‌ترین روش برای اتصال هادی به وسایل حفاظتی می‌باشد . برای نصب آن در تابلوهای برق ، آن‌ها را بر روی ریل‌های تابلویی سوار کرده و محکم می‌کنند .
مقاومت مکانیکی در این کلیدها با توجه به دفعات قطع و وصل جریان تعیین می‌شود که در به صورت عادی تا 5 هزار سیکل (دفعات قطع و وصل کلید) دوام مکانیکی دارند . از نظر دوام الکتریکی نیز تا 2 هزار سیکل قابل استفاده هستند . درجه حفاظت این وسیله‌ها در برابر نفوذ اشیا و ذرات ریز و همچنین مقاومت در برابر رطوبت مطابق استاندارد IEC 60529 در درجه IP20 و درجه حفاظت محفظه مدولار آن نیز مطابق همین استاندارد IP40 می‌باشد .
دمای کار این کلیدها از 5- تا 60+ درجه سانتی گراد و دمای نگهداری آن بدون عملیات از 40- تا 85+ درجه سانتیگراد می‌باشد .
