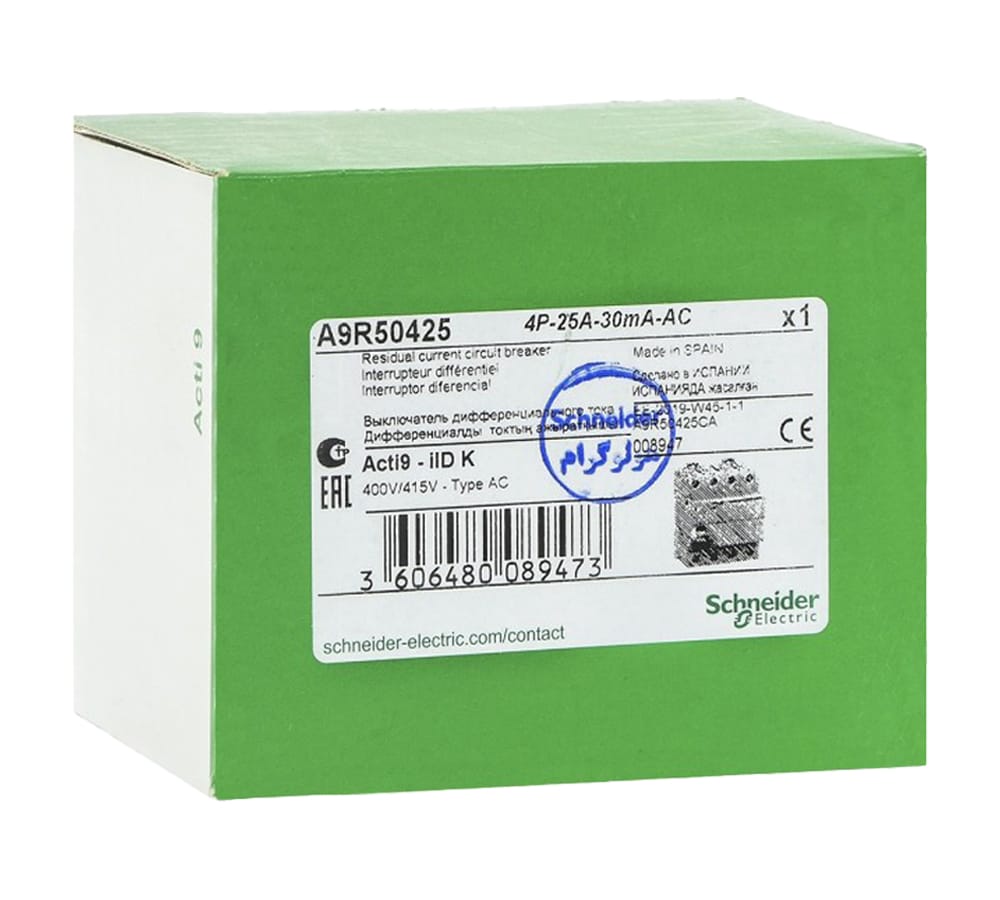

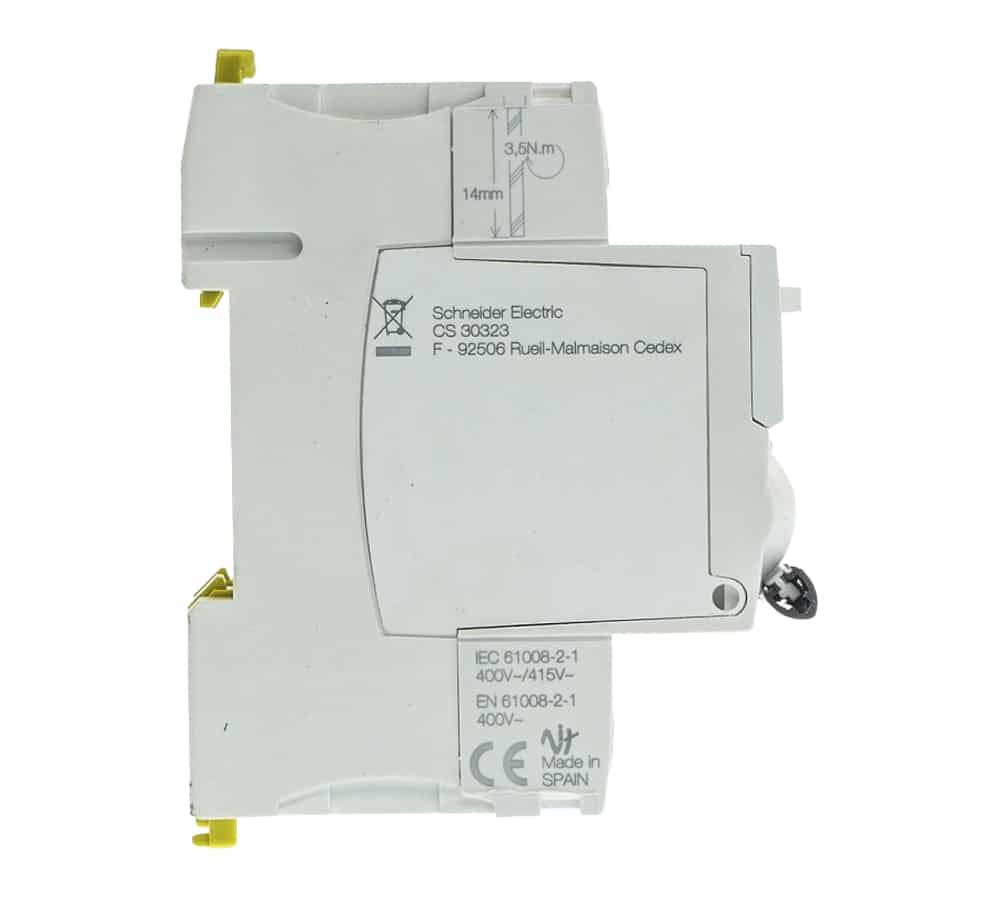

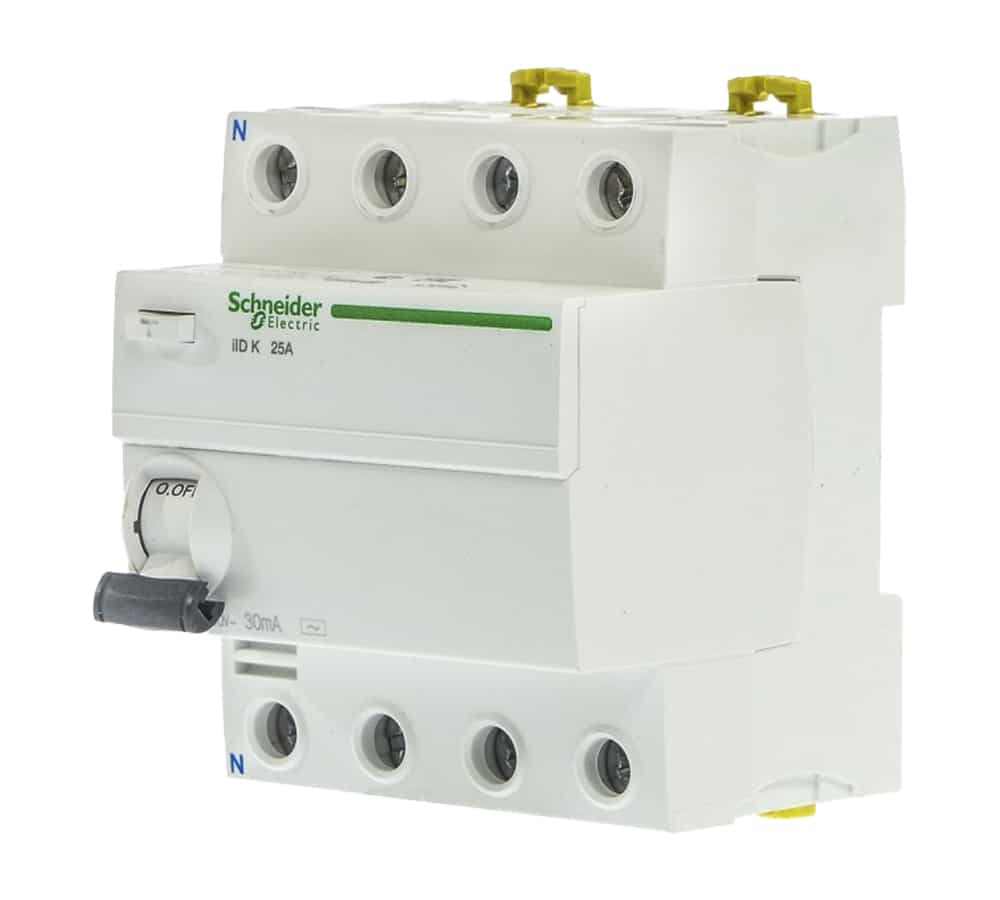

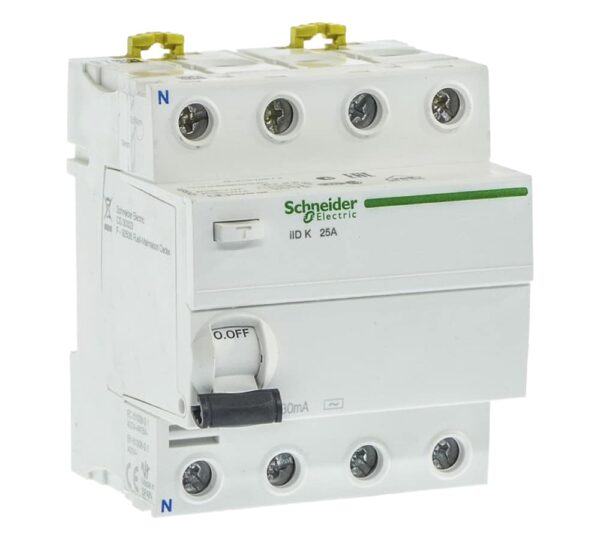

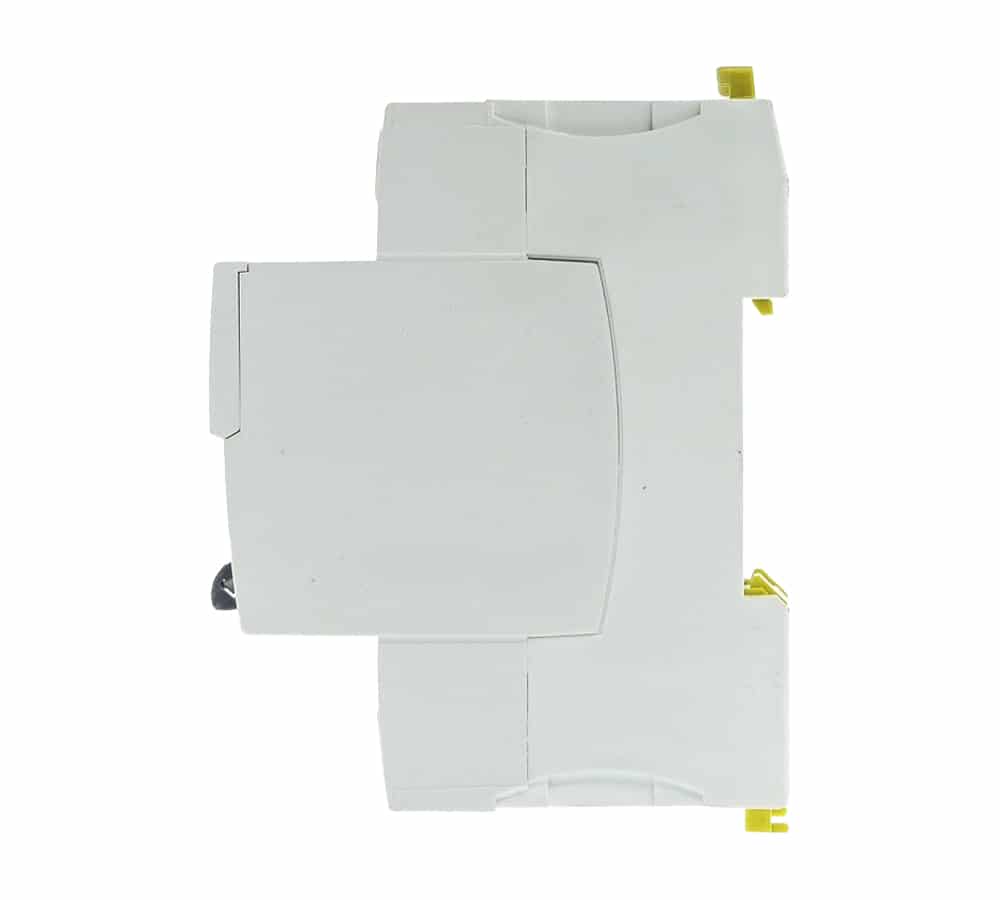

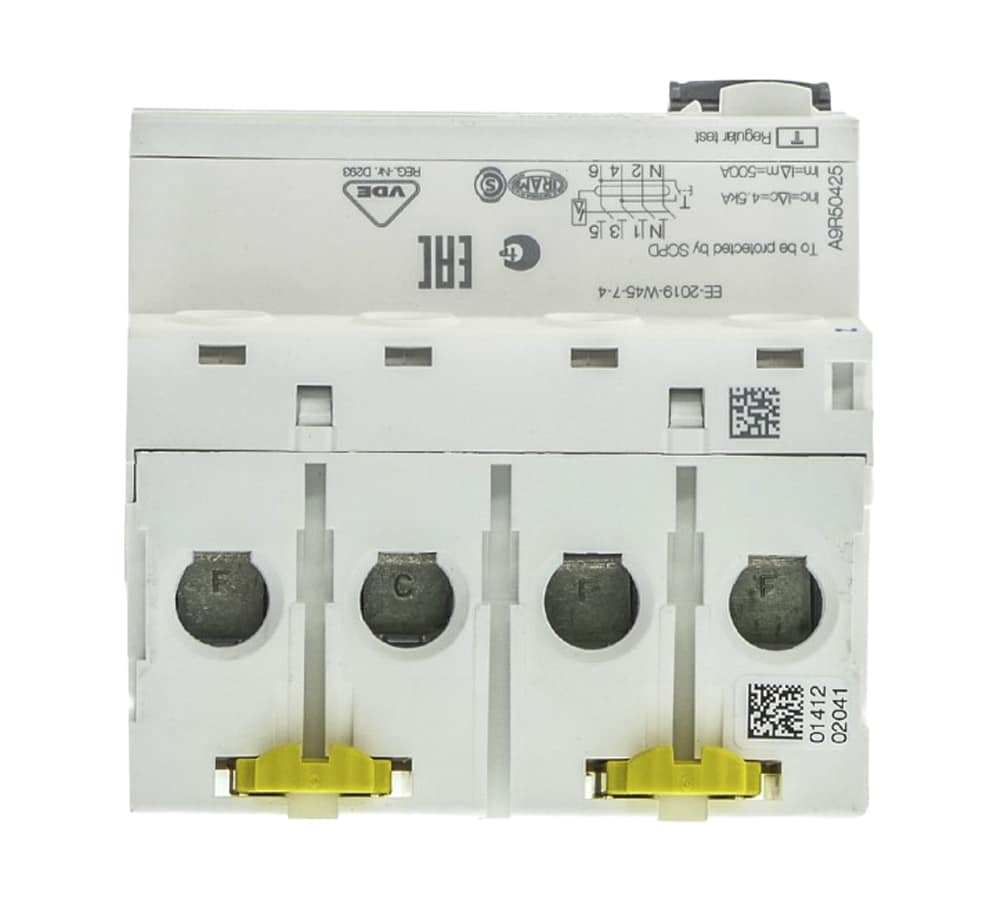

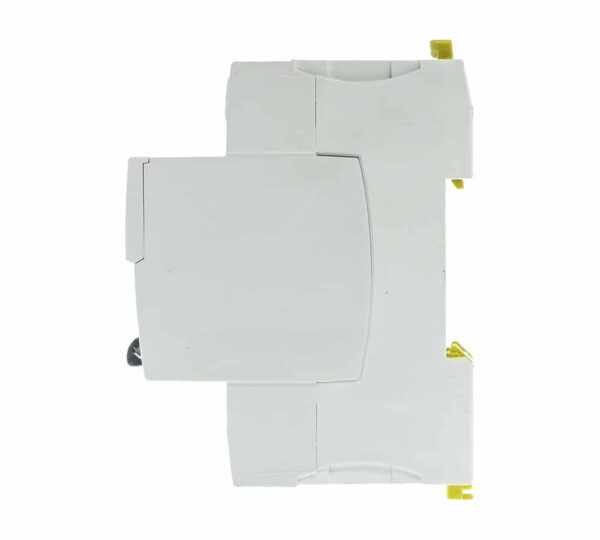

محافظ جان 25 آمپر چهار پل 30 میلی آمپر 6kA برند اشنایدر الکتریک کد A9R50425 Schneider Electric Residual Current Circuit Breaker 25A 4P 30mA 6kA

۸۴۰,۰۰۰تومان

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400 ، قیمت نهایی را جویا شوید.

ارسال کالا به سراسر ایران در سریعترین زمان ممکن

این محصول اورجينال بوده و دارایی گارانتی سلامت فیزیکی و اصالت کالاست

نقد و بررسی‌ها

هیچ دیدگاهی برای این محصول نوشته نشده است.

اولین کسی باشید که دیدگاهی می نویسد “محافظ جان 25 آمپر چهار پل 30 میلی آمپر 6kA برند اشنایدر الکتریک کد A9R50425”

رنج محصول

نوع قطعه

تعداد پل

موقعیت ترمینال نول

جریان نامی (In)

نوع شبکه برق

حساسیت نشتی

تاخیر زمانی حفاظت جریان نشتی

کلاس حفاظت جریان نشتی

محل قرارگیری تجهیز در سیستم

فرکانس شبکه

ولتاژ کاری نامی

380 الی 415 ولت AC در فرکانس 50/60 هرتز

تکنولوژی عملکرد جریان نشتی

ظرفیت نامی قطع و وصل

جریان اتصال کوتاه نامی

ولتاژ عایق نامی (ui)

نشانگر موقعیت کنتاکت

نوع کنترل

نحوه نصب

محل نصب

تعداد کنتاکت 9 میلی‌متر

ارتفاع محصول

عرض محصول

عمق محصول

وزن

رنگ

سیکل کاری مکانیکی

سیکل کاری الکتریکی

آپشن قفل

طول لخت کردن سیم مورد نیاز

گشتاور مورد نیاز برای سفت کردن پیچ

استاندارد ها

استاندارد IP

درجه مقاومت در برابر آلودگی

دمای محیط هنگام کارکرد

دمای محیط انبار

تعداد در جعبه

تعداد در کارتن

این نوع کلید محافظ جان اشنایدر که با نام مخفف ILD شناخته می‌شود برای حفاظت در مقابل جریان‌های باقیمانده یا جریان نشتی در شبکه برق به کار گرفته می‌شود . قدرت تشخیص جریان نشتی این کلید 30 میلی آمپر است و می‌توان از آن برای محافظت در برابر برق گرفتگی و آتش سوزی در اثر تماس مستقیم و غیر مستقیم استفاده کرد . این وسیله حفاظتی در شبکه‌های الکتریکی فشار متوسط و در سیستم‌های سه فاز مورد استفاده قرار می‌گیرند . به همین دلیل به صورت چهار پل تولید می‌شوند که 3 پل آن برای فاز و یک پل آن برای نول استفاده می‌شود .

نوع شبکه مناسب برای این کلیدها شبکه ولتاژ متناوب (AC) می‌باشد و در سطح ولتاژ 380 تا 415 ولت متناوب و فرکانس 50 و 60 هرتز قابل استفاده هستند . اما تکنولوژی قطع جریان نشتی یا جریان باقیمانده در این کلیدها مستقل از ولتاژ است . جریان قابل تحمل یا جریان نامی در این کلیدها 25 آمپر است که کلید قادر به تحمل آن می‌باشد . این کلید دارای قابلیت قطع اتصال کوتاه بوده و قدرت قطع آن تا 6 کیلو آمپر است که برای حفاظت در برابر اتصال کوتاه در ولتاژهای سطح توزیع مناسب می‌باشد .

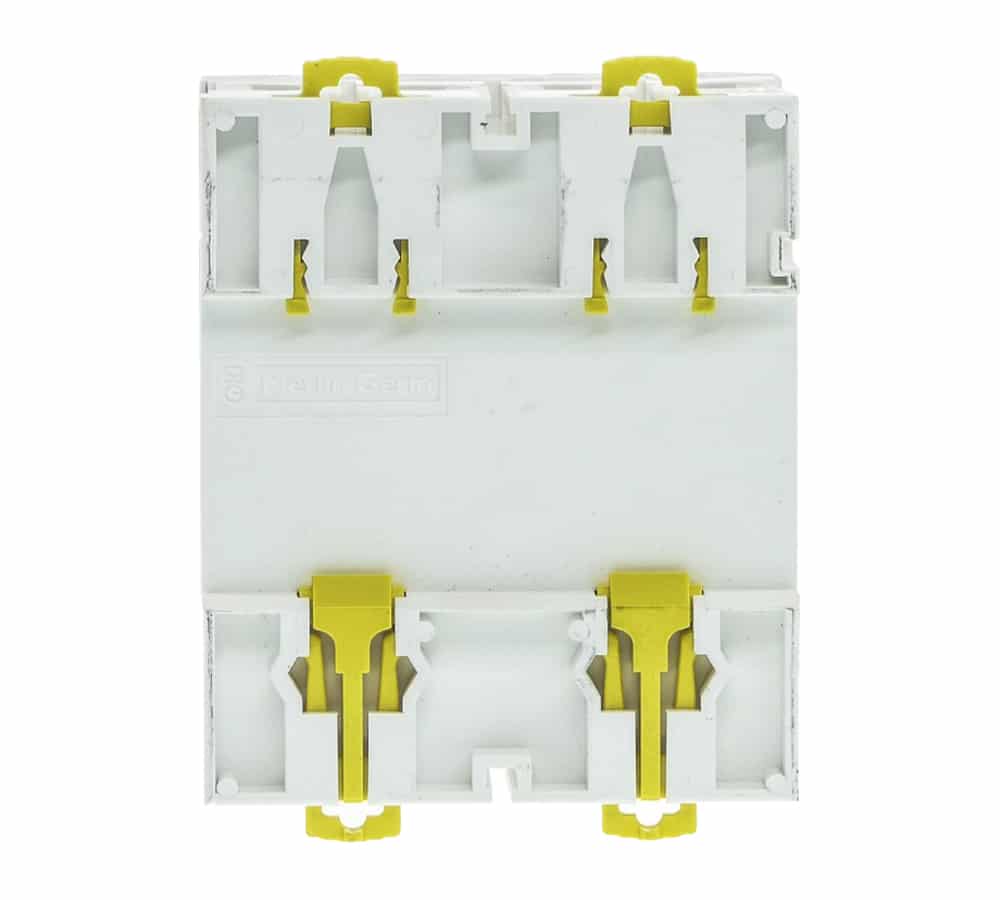

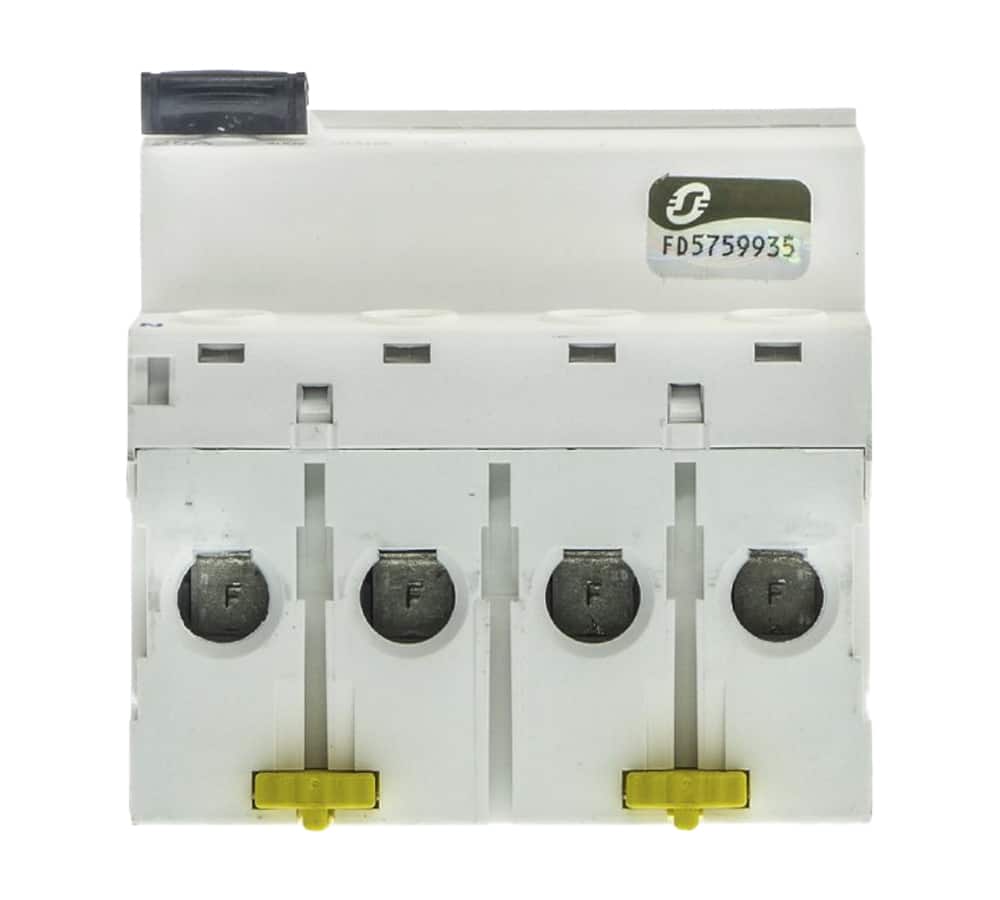

این نوع کلیدها در ولتاژ عایقی 440 ولت ساخته می‌شوند . یعنی تا ولتاژ 440 ولت در آن‎ها شکست عایقی ایجاد نمی‌شود . مکانیزم کنترل یا قطع و وصل این کلیدها به صورت تاگل (Toggle) یا حرکت اهرمی است که به کمک فنر انجام می‌شود . وصل هادی‌ها به این کلیدها از طریق 8 عدد پیچ 9 میلی‌متری انجام می‌گیرد که معمول‌ترین روش برای اتصال هادی به وسایل حفاظتی می‌باشد . برای نصب آن در تابلوهای برق ، آن‌ها را بر روی ریل‌های تابلویی سوار کرده و محکم می‌کنند .

مقاومت مکانیکی در این کلیدها با توجه به دفعات قطع و وصل جریان تعیین می‌شود که در به صورت عادی تا 5000 سیکل (دفعات قطع و وصل کلید) دوام مکانیکی دارند . از نظر دوام الکتریکی نیز تا 2 هزار سیکل قابل استفاده هستند .

درجه حفاظت این وسیله‌ها در برابر نفوذ اشیا و ذرات ریز و همچنین مقاومت در برابر رطوبت مطابق استاندارد IEC 60529 در درجه IP20  و درجه حفاظت محفظه مدولار آن نیز مطابق همین استاندارد IP40  می‌باشد .
