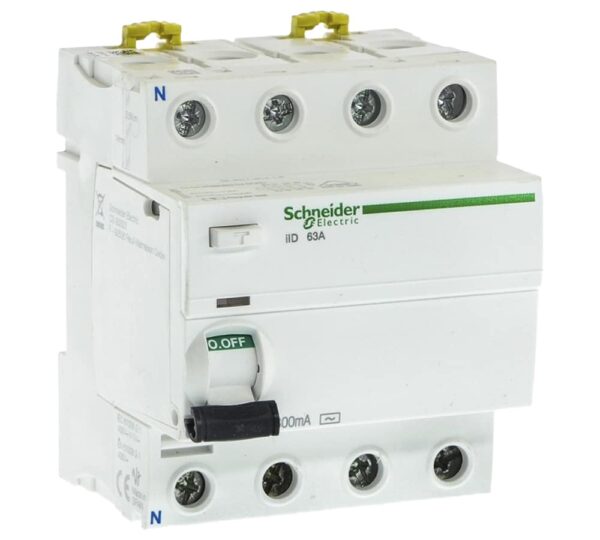

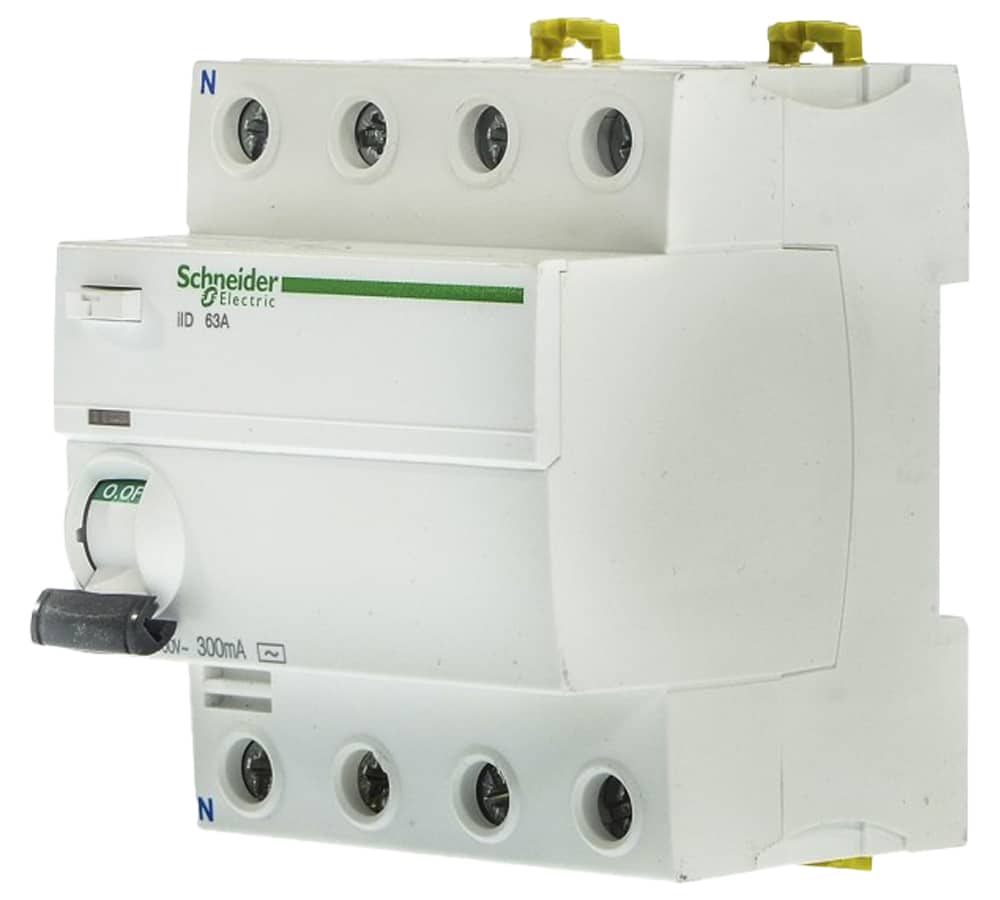

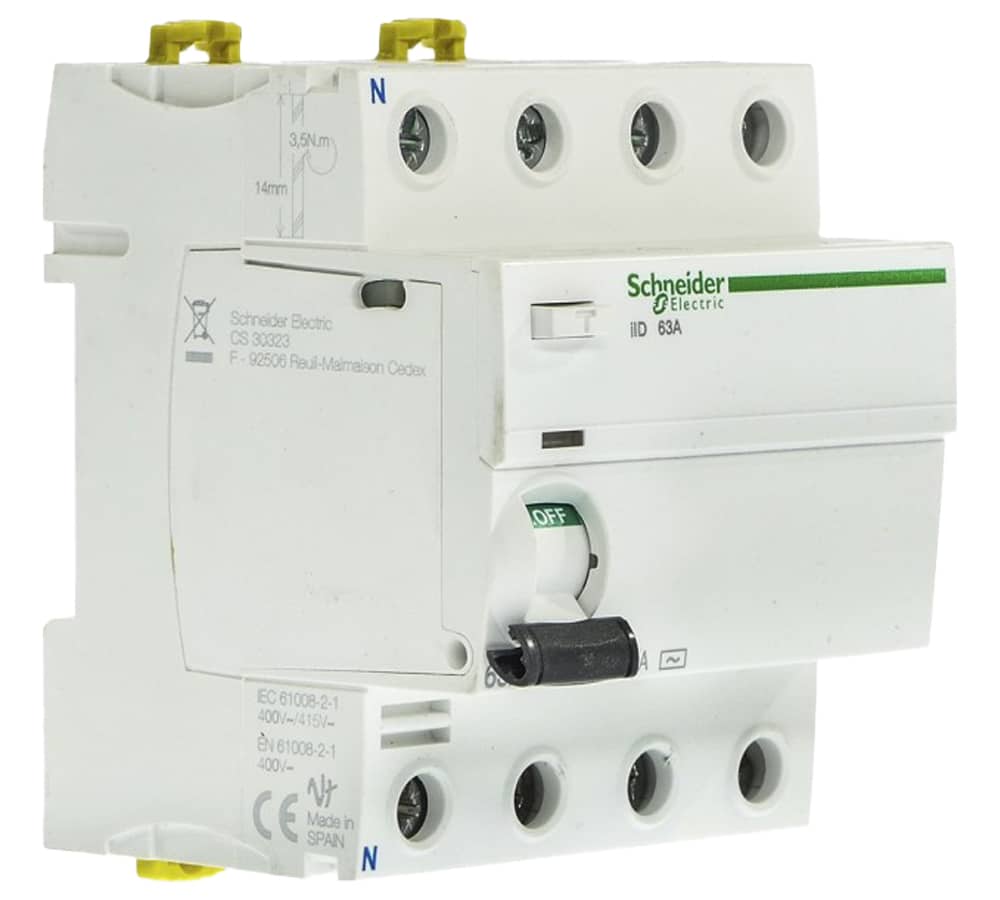

محافظ جان 63 آمپر چهار پل 300 میلی آمپر 10kA برند اشنایدر الکتریک کد A9R44463 Schneider Electric Residual Current Circuit Breaker 63A 4P 300mA 10kA
این محصول اورجينال بوده و دارایی گارانتی سلامت فیزیکی و اصالت کالاست
دسته: 300 میلی آمپر, محافظ جان سه فاز, محافظ‌جان
برند:
کد کالا:
تنوع فیزیکی: برق صنعتی
ویژگی های محصول
| رنج محصول | Acti 9 |
|---|---|
| نوع قطعه | کلید جریان نشتی (محافظ جان) |
| تعداد پل | 4 |
| موقعیت ترمینال نول | چپ |
| جریان نامی (In) | 63 آمپر |
| نوع شبکه برق | AC |
| حساسیت نشتی | 300 میلی‌آمپر |
| تاخیر زمانی حفاظت جریان نشتی | لحظه‌ای |
| کلاس حفاظت جریان نشتی | Type AC |
| محل قرارگیری تجهیز در سیستم | خروجی |
| تکنولوژی عملکرد جریان نشتی | مستقل از ولتاژ |
| ظرفیت نامی قطع و وصل | 1500 آمپر |
| جریان اتصال کوتاه نامی | 10 کیلوآمپر |
| ولتاژ عایق نامی (ui) | 440 ولت AC |
| آستانه شکست ولتاژ موجی | 6 کیلو ولت |
| نشانگر موقعیت کنتاکت | دارد |
| نوع کنترل | اهرم |

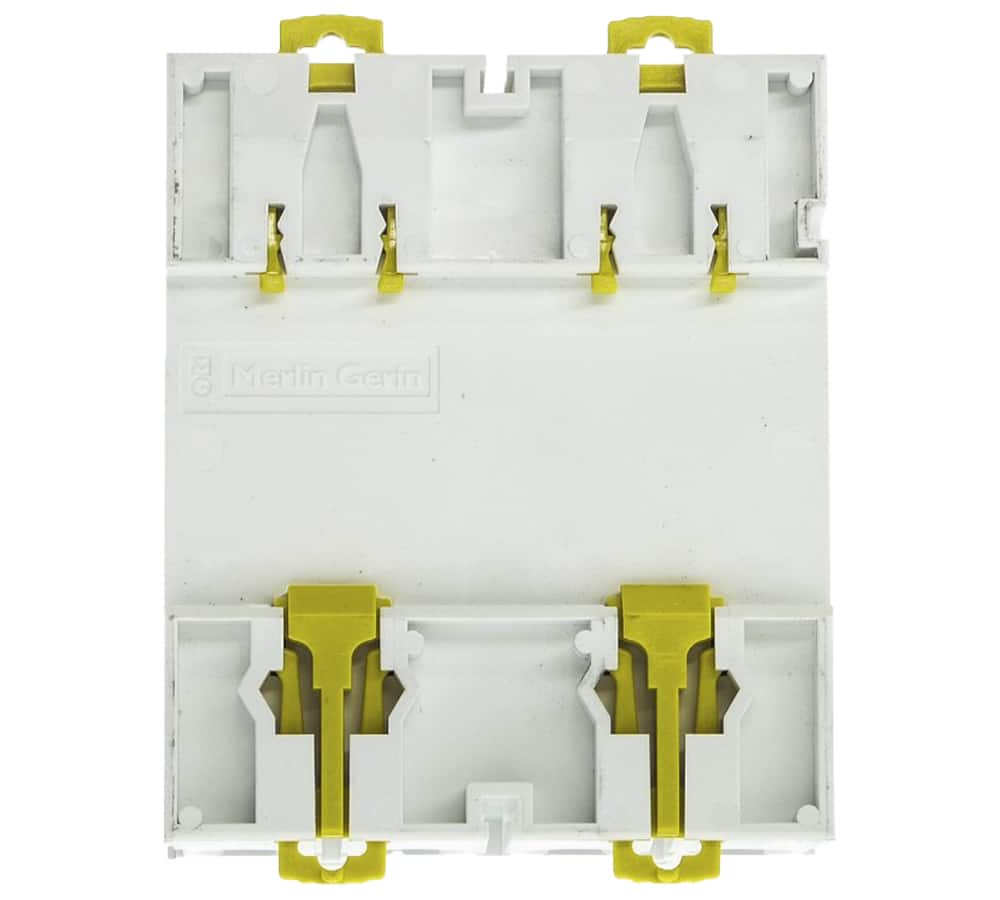

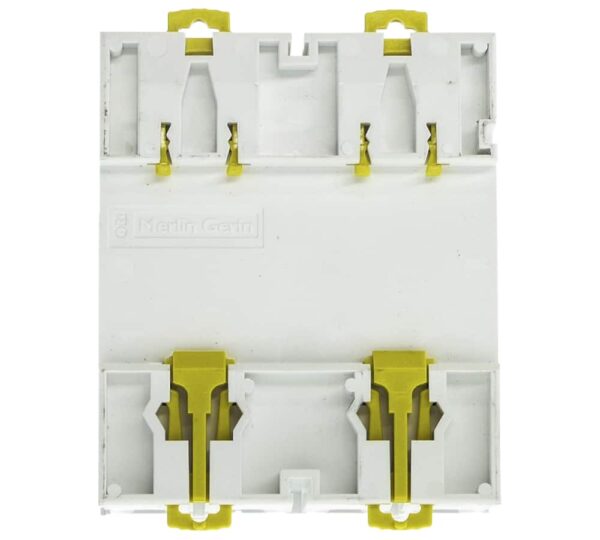

| نحوه نصب | با گیره |
| محل نصب | بر روی ریل مینیاتوری |
| تعداد کنتاکت 9 میلی‌متر | 8 عدد |
| ارتفاع محصول | 91 میلی‌متر |
| عرض محصول | 72 میلی‌متر |
| عمق محصول | 73.5 میلی‌متر |
| وزن | 370 گرم |
| رنگ | سفید |
| سیکل کاری مکانیکی | 20,000 سیکل |
| سیکل کاری الکتریکی | 15,000 سیکل |
| آپشن قفل | قفل تخت |

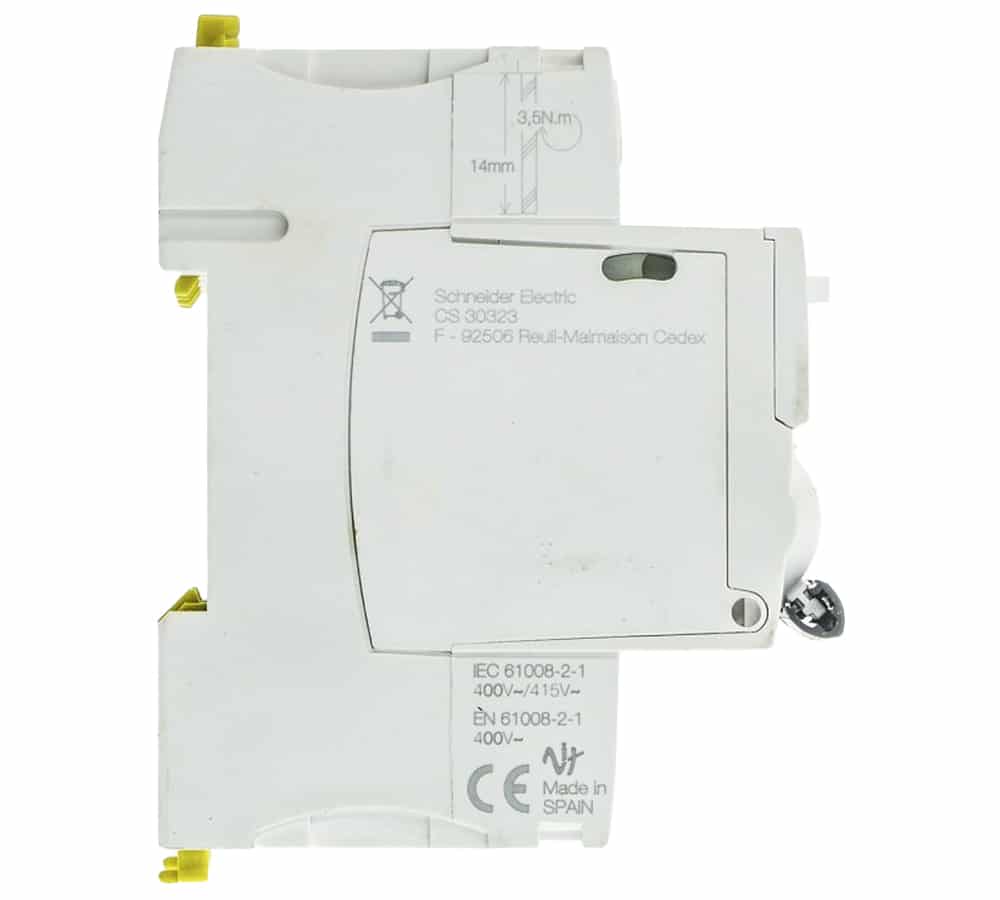

| طول لخت کردن سیم مورد نیاز | 14 میلی‌متر |
| گشتاور مورد نیاز برای سفت کردن پیچ | 3.5 نیوتن‌متر |
| استاندارد ها | EN/IEC 61008-1 |
| استاندارد IP | IP20 |
| درجه مقاومت در برابر آلودگی | 3 |
| دمای محیط هنگام کارکرد | 5- الی 60 درجه سانتی‌گراد |
| دمای محیط انبار | 40- الی 85 درجه سانتی‌گراد |
| تعداد در جعبه | 1 عدد |
| تعداد در کارتن | 27 عدد |
این نوع کلید محافظ جان اشنایدر که با نام مخفف ILD شناخته می‌شود برای حفاظت در مقابل جریان‌های باقیمانده یا جریان نشتی در شبکه برق به کار گرفته می‌شود . قدرت تشخیص جریان نشتی این کلیدها 300 میلی آمپر است و از آنجایی که حداکثر جریان مجاز برق گرفتگی 30 میلی آمپر می‌باشد ، از این کلید نمی‌توان برای حفاظت در برابر برق گرفتگی استفاده کرد . این وسیله حفاظتی در شبکه‌های الکتریکی فشار متوسط و در سیستم‌های سه فاز مورد استفاده قرار می‌گیرند . به همین دلیل به صورت چهار پل تولید می‌شوند که 3 پل آن برای فاز و یک پل آن برای نول استفاده می‌شود . نوع شبکه مناسب برای این کلیدها شبکه ولتاژ متناوب (AC) می‌باشد و در سطح ولتاژ 380 تا 415 ولت متناوب و فرکانس‌های 50 و 60 هرتز قابل استفاده هستند . اما تکنولوژی قطع جریان نشتی یا جریان باقیمانده در این کلیدها مستقل از ولتاژ است .
جریان قابل تحمل یا جریان نامی در این کلیدها 63 آمپر است که کلید قادر به تحمل آن می‌باشد . این کلید دارای قابلیت قطع اتصال کوتاه بوده و قدرت قطع آن تا 10 کیلو آمپر است که برای حفاظت در برابر اتصال کوتاه در ولتاژهای سطح توزیع مناسب می‌باشد . این نوع کلیدها در ولتاژ عایقی 500 ولت ساخته می‌شوند . یعنی تا ولتاژ 500 ولت در آن‌ها شکست عایقی ایجاد نمی‌شود . ولتاژ ضربه در این کلیدها 6 کیلو ولت است . این کلیدها از نشانگر موقعیت تماس یا نشتی جریان بهره نمی‌برند . مکانیزم کنترل یا قطع و وصل این کلیدها به صورت تاگل (Toggle) یا حرکت اهرمی است که به کمک فنر انجام می‌شود . این نوع کلید محافظ جان دارای نشانگر وضعیت نشتی و موقعیت آن است که عیب یابی را در مدار آسانتر می‌کند .
وصل هادی‌ها به این کلیدها از طریق 8 عدد پیچ 9 میلی متری انجام می‌گیرد که معمول‌ترین روش برای اتصال هادی به وسایل حفاظتی می‌باشد . برای نصب آن در تابلوهای برق ، آن‌ها را بر روی ریل‌های تابلویی سوار کرده و محکم می‌کنند . مقاومت مکانیکی در این کلیدها با توجه به دفعات قطع و وصل جریان تعیین می‌شود که به صورت عادی تا 20 هزار سیکل (دفعات قطع و وصل کلید) دوام مکانیکی دارند . از نظر دوام الکتریکی نیز تا 15 هزار سیکل قابل استفاده هستند . درجه حفاظت این وسیله‌ها در برابر نفوذ اشیا و ذرات ریز و همچنین مقاومت در برابر رطوبت مطابق استاندارد IEC 60529 در درجه IP20 و درجه حفاظت محفظه مدولار آن نیز مطابق همین استاندارد IP40 می‌باشد .
دمای کار این محصول بین 5- درجه تا 60 درجه سانتی گراد است . این محصول دارای ضمانت نامه 18 ماهه می‌باشد . این کلیدها مانند سایر کلیدهای جریان باقیمانده برند اشنایدر از استاندارد EN/IEC 61008-1 تبعیت می‌کنند .
