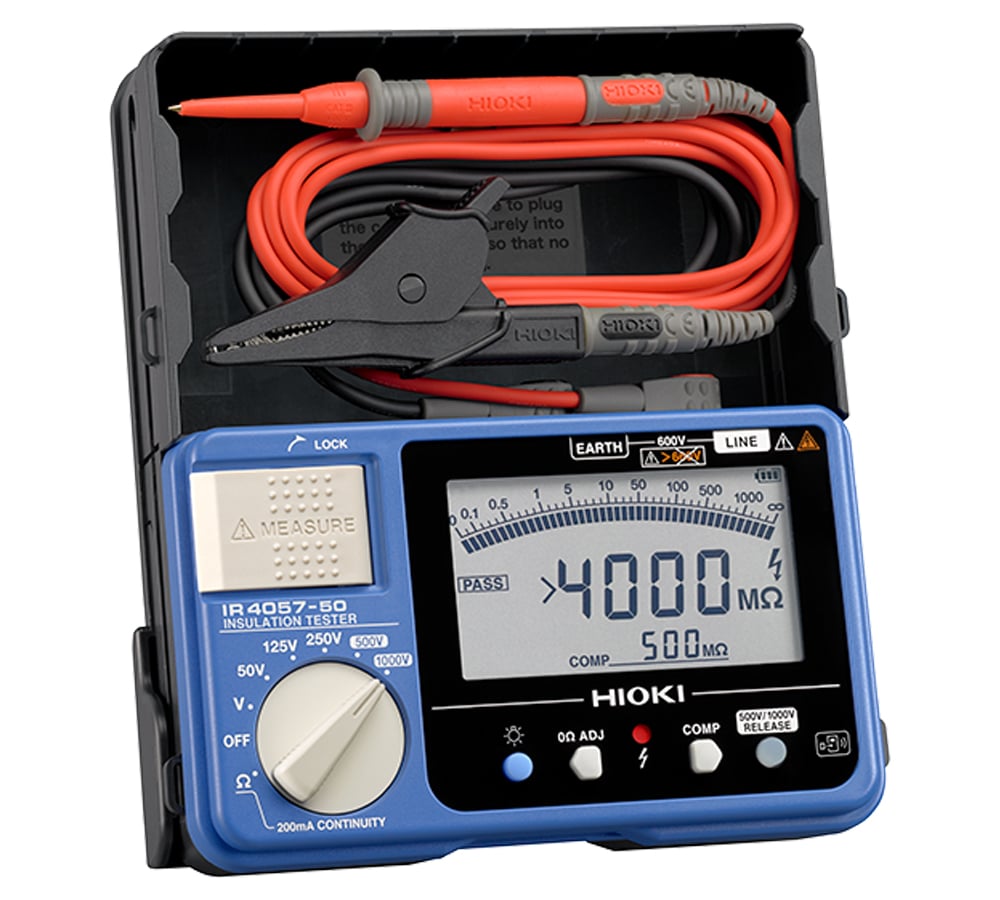

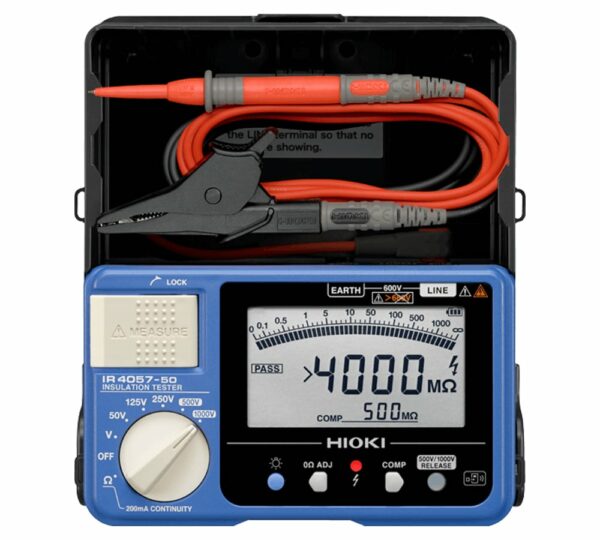

میگر و اهم‌متر 1000 ولت دیجیتال هیوکی کد 50-IR4057

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی میگر و اهم متر هیوکی کد 50-IR4057

  • اهداف و کاربرد

میگر یا اهم متر دیجیتال هیوکی کد IR4057-50 که در صنعت با نام‌های تستر عایق یا مگا اهم متر نیز شناخته می‌شود یک وسیله برای سنجش مقاومت عایق‌های مختلف در صنعت می‌باشد. این وسیله در 5 سطح ولتاژ 50 تا  1000 ولت برای سنجش مقاومت عایق با عملکردهای کارآمد مختلف در جهت کاهش زمان کار و افزایش قابلیت اطمینان مورد استفاده قرار می‌گیرد.

بنا بر این هدف اصلی در طراحی این وسیله استفاده از آن در آزمایش‌ عایق‌ها است که برای بالا بردن سرعت عمل و دقت در انجام آزمایش در نظر گرفته شده است.

این وسیله به دلیل کارایی در ولتاژ AC و DC برای انجام آزمایش در نیروگاه‌های خورشیدی و وسایل نقلیه مناسب می‌باشد.

  • امکانات کلیدی

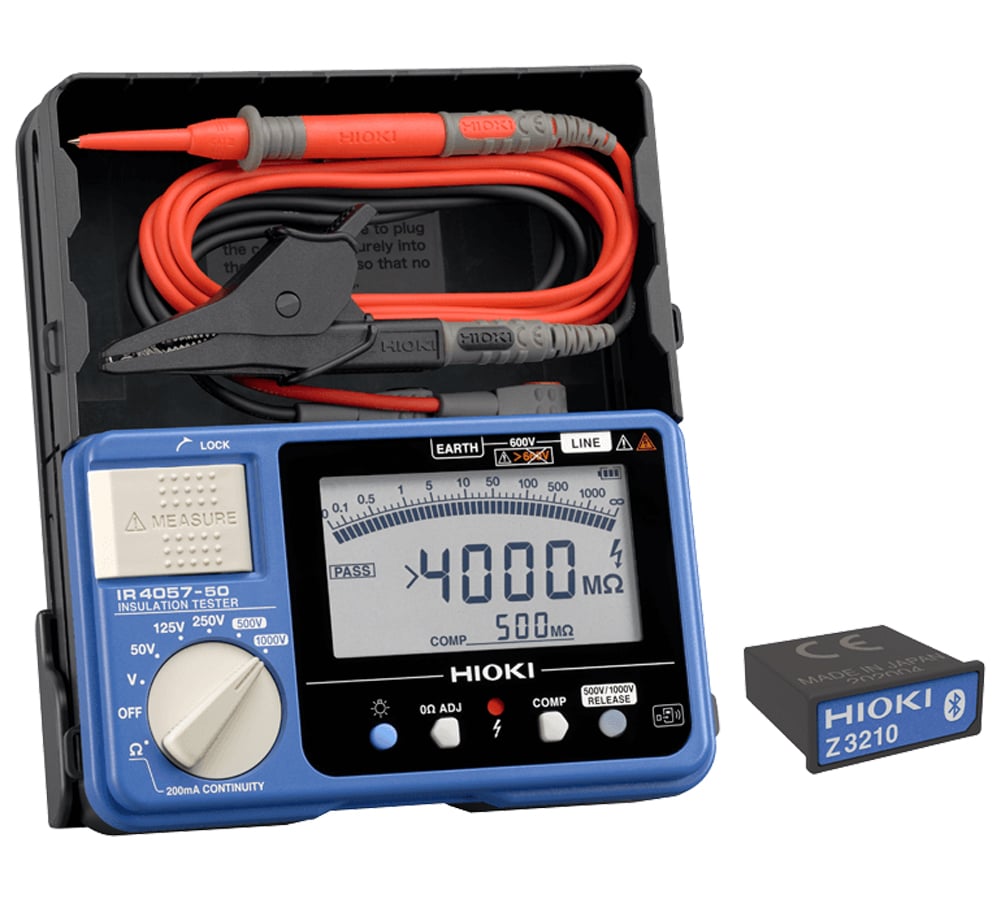

این وسیله دارای امکان ارتباط با وسایل الکترونیکی نظیر گوشی هوشمند و تبلت و رایانه است. این ارتباط از طریق بلوتوث برقرار شده و به راحتی می‌توان از این طریق اطلاعات مربوط به اندازه‌گیری‌ها و تست‌های انجام شده را به رایانه و … انتقال داد. برقراری ارتباط با رایانه‌ها و سایر تجیهزات ارتباط الکترونیکی به واسطه نصب نرم افزار مخصوص GENNECT Cross صورت می‌گیرد. علاوه بر این، اطلاعات ذکر شده را در قالب فایل اکسل نیز می‌توان انتقال داد. نکته قابل توجه برای برقراری ارتباط بین این میگر با گوشی و … ضروری بودن وجود آداپتور بی  Z3210 است.

یکی از امکانات کلیدی میگر هیوکی کد IR4057-50 قابلیت استفاده آن در 5 سطح ولتاژ تست است. این دستگاه در هر یک از این سه سطح ولتاژ قادر به اندازه‌گیری مقادیر خاصی از مقاومت عایقی می‌باشد.

بررسی اتصالی از طریق تست جریان نیز از دیگر امکانات کمکی و کاربردی این وسیله است که کمک بسیاری برای کنترل کارکرد و ایمنی در سیستم می‌کند.

دیگر ویژگی خوب این وسیله مقاومت در برابر ضربه و آسیب‌های ناشی از آن است. میگر هیوکی IR4057-50 به طوری طراحی شده است که در صورت سقوط از ارتفاع 1 متری آسیبی به آن وارد نخواهد شد. از این رو برای استفاده در روی زمین یا نزدیکی زمین ایده‌آل می‌باشد.

این امکانات به همراه عملکردها و سایر امکانات اصلی قابلیت اطمینان را در یک سیستم و به طور کلی ایمنی سیستم را بالا می‌برد.

  • دامنه‌های ولتاژ و محدوده تست مقاومت

همان طور که اشاره شد میگر هیوکی IR4057-50 در پنج سطح ولتاژ دارای قابلیت تست مقاومت عایقی است. مقاومت قابل سنجش در هر دامنه ولتاژی دارای مقادیر خاصی است.

این وسیله در ولتاژ DC و در محدوده 50 ولت و تا مقاومت 100 مگا اهم، در محدوده 125 ولت تا مقاومت 250 مگا اهم، در محدوده 250 ولت تا مقاومت 500 مگا اهم، در محدوده 500 ولت تا 2000 مگا اهم و در محدوده 1000 ولت تا مقاومت 4000 مگا اهم را اندازه می‌گیرد.

حد اقل مقاومت قابل اندازه‌گیری نیز برای این وسیله در ولتاژ 50 ولت برابر 0.05 مگا اهم، برای ولتاژ 125 ولت برابر 0.125 مگا اهم، برای ولتاژ 250 ولت برابر 0.25 مگا اهم، برای ولتاژ 500 ولت برابر 0.5 مگا اهم و برای ولتاژ 1000 ولت برابر 1 مگا اهم می‌باشد.

  • حفاظت اضافه بار

میگر هیوکی کد IR4057-50 تا سطح ولتاژ تست 500 ولت در مقدار 600 ولت AC و در ولتاژ تست 1000 ولت در مقدار 660 ولت AC دارای حفاظت اضافه بار است. این حفاظت در این وسیله در مدت زمان 10 ثانیه برقرار می‌شود.

  • دامنه ولتاژ ورودی

محدوده ولتاژ ورودی برای میگر کد IR4057-50 از 4.2 تا 600 ولت DC و 420 تا 600 ولت AC در فرکانس 50 تا 60 هرتز تعیین شده است. برای این ولتاژ مقدار مقاومت ورودی نیز 100 کیلو اهم یا بیشتر تعیین شده است.

  • نمایشگر

نمایشگر این وسیله با روشن شدن یک چراغ LED سفید روشن شده و ارقام و مقادیر نمایش داده شده را به راحتی قابل خواندن و می‌سازد. روشنایی این LED در مکان‌های بسیار کم نور نیز قابل توجه می‌باشد.

نمایشگر این وسیله از نوع FSTN LCD نیمه انتقال دهنده است که نمودار میله‌ای آنالیز شده را نیز نمایش می‌دهد.

  • مقایسه‌گر

میگر هیوکی کد IR4057-50 با بهره‌گیری از یک مقایسه گر مقادیر اندازه گیری شده را با مقادیر مرجع از پیش تنظیم شده مقایسه کرده و مناسب یا نامناسب بودن عایق را گزارش می‌کند.

این تسترهای عایق با استفاده از صدای بوق، چراغ ال سی دی، و نشانگر امکان بررسی یکپارچگی عایق را  بدون نیاز به نگاه کردن به دستگاه، فراهم می‌کند. این نتیجه‌گیری در دستگاه به صورت PASS یا FAIL اعلام می‌گردد.

زمان پاسخگویی دستگاه برای تست عایقی تقریبا 0.3 ثانیه است.

  • کلید یا سوئیچ اندازه‌گیری

میگر هیوکی کد IR4057-50 دارای یک سوئیچ اندازه‌گیری مقاومت است. نحوه کار با این سوئیچ به این شکل است که در صورت فشار دادن آن برای یک بار قادر به اندازه‌گیری مقاومت می‌باشد و اما در صورت بالا بردن سوئیچ، مقاومت به صورت مداوم اندازه گرفته می‌شود.

  • سایر عملکردهای مهم

میگر هیوکی کد IR4057-50 دارای قابلیت تست برق‌دار بودن مدار است. بنا بر این مدار برق‌دار را تشخیص داده و اعلام می‌کند.

تشخیص خودکار ولتاژ AC و DC  نیز یکی دیگر از امکانات مفید این دستگاه مقاومت سنج است.

  • منبع تغذیه

میگر هیوکی کد IR4057-50 توسط 4 عدد باتری آلکالاین LR6 سایز AA تغذیه می‌شود. تداوم استفاده این باتری بر مبنای تست داخلی و در شرایط 1000 بار اندازه‌گیری مقاومت در سیکل مشخص برابر 20 ساعت می‌باشد.

سوالات متداول

جزییات محصول

ولتاژ خروجی نامی

1000 ولت DC

حداکثر مقدار موثر قابل نمایش

4000 مگااهم

خطای اولین محدوده اندازه گیری موثر مقاومت

±2 % rdg. ±2 dgt.
0.200 – 1000

مقاومت حد پایین

1 مگااهم

حفاظت اضافه بار

600 ولت AC (10 ثانیه)

دامنه ولتاژ DC

4.2 ولت (دقت 0.001 ولت) تا 600 ولت (دقت 1 ولت)، در 4 رنج،
خطا: ±1.3% rdg. ±4 dgt. ، مقاومت ورودی: 100 کیلو اهم یا بالاتر

دامنه ولتاژ AC

420 ولت (دقت 0.1 ولت)، 600 ولت (دقت 1 ولت)، در 2 رنج، 60/50 هرتز،
خطا: ±2.3% rdg. ±8 dgt. ، مقاومت ورودی: 100 کیلواهم یا بالاتر، یکسوسازی میانگین

دامنه مقاومت حد پایین

برای بررسی اتصالی سیم‌کشی زمین، 10 اهم (دقت 0.01 اهم) تا 1000 اهم (دقت 1 اهم)، در 3 رنج،
خطای اولیه: ±3 % rdg. ±2 dgt. ، جریان تست: 200 میلی‌آمپر یا بیشتر (در مقاومت 6 اهم یا کمتر)

نمایشگر

FSTN LCD نیمه انتقال دهنده با نور پس زمینه، نشانگر نمودار میله‌ای

زمان پاسخگویی

تقریبا 0.3 ثانیه برای عملکرد PASS/FAIL (بر پایه تست داخلی)

سایر عملکردها

نشان دادن اندازه گیری مقدار مقاومت (مگا اهم) پس از سپری شدن 1 دقیقه، نشان دهنده مدار برق دار، تخلیه خودکار الکتریکی، تشخیص خودکار AC/DC، مقایسه گر، ضد ضربه، ذخیره خودکار انرژی

منبع تغذیه

4 عدد باتری آلکالاین LR6 سایز AA، استفاده مداوم: 20 ساعت (بر پایه تست داخلی)،
تعداد اندازه گیری: 1000 بار (در سیکل روشن 5 ثانیه‌ای و خاموشی 25 ثانیه‌ای، اندازه گیری عایقی حد پایین مقاومت برای حفظ ولتاژ نامی خروجی)

ابعاد و وزن

عرض: 159 میلی‌متر (6.26 اینچ)، ارتفاع: 177 میلی‌متر (6.97 اینچ)، عمق: 53 میلی‌متر (2.09 اینچ)، وزن: 640 گرم (22.6 اونس) (به همراه باتری، به استثنای سیم‌های تست)

لوازم جانبی

کابل ارتباطی L4930، گیره تمساحی L4935، مجموعه پین تست L4938، بند گردنی، کتابچه راهنما، 4 عدد باتری آلکالاین LR6 سایز AA
