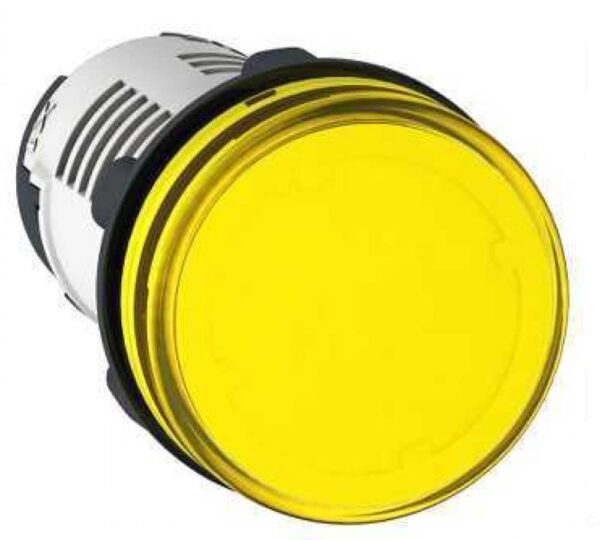

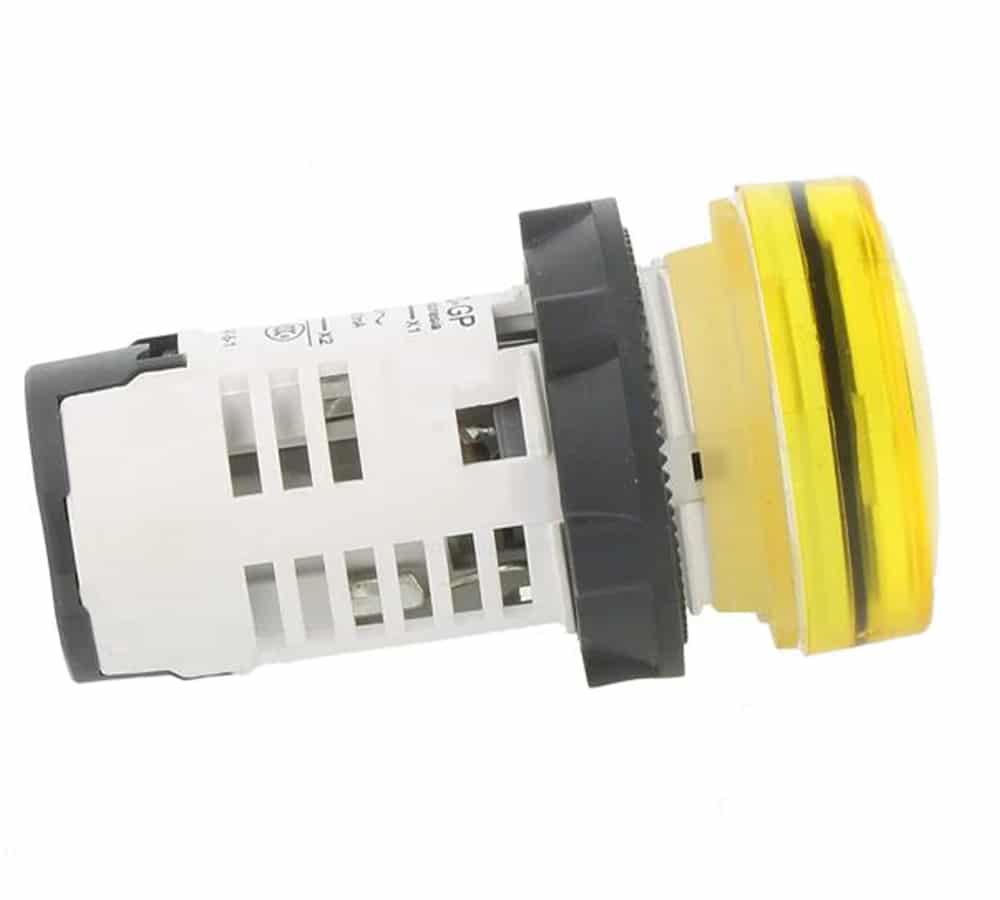

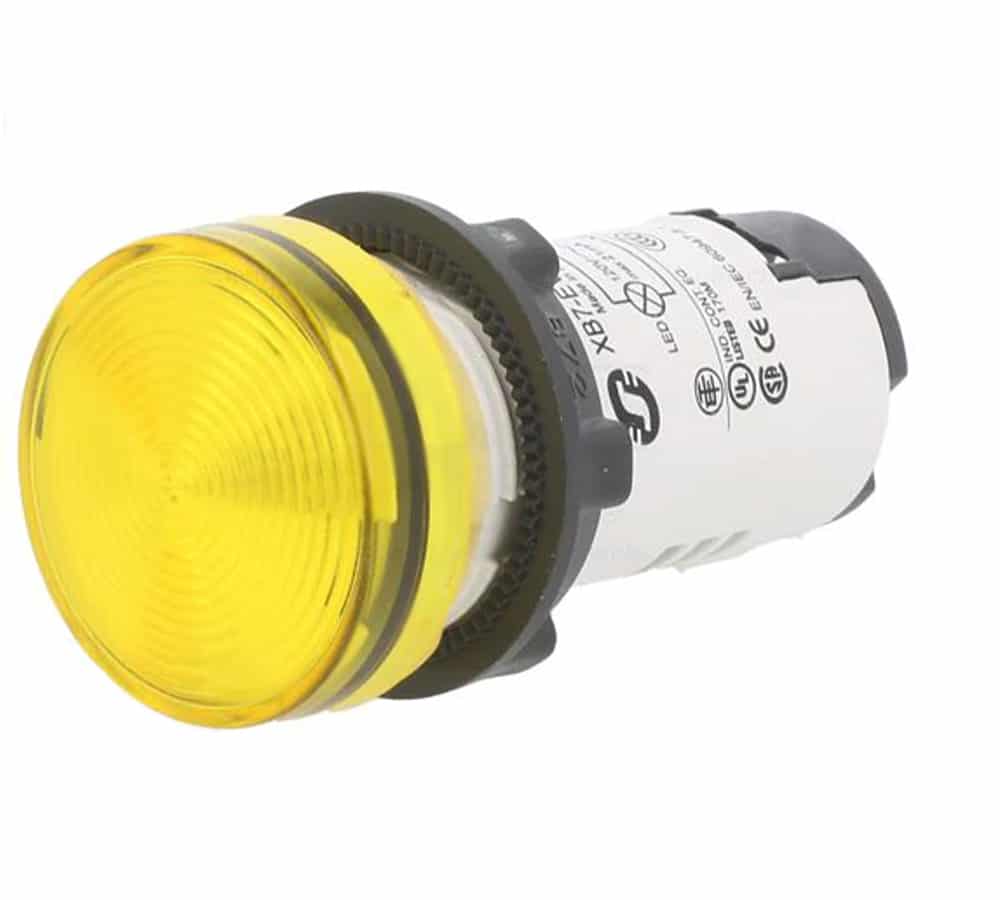

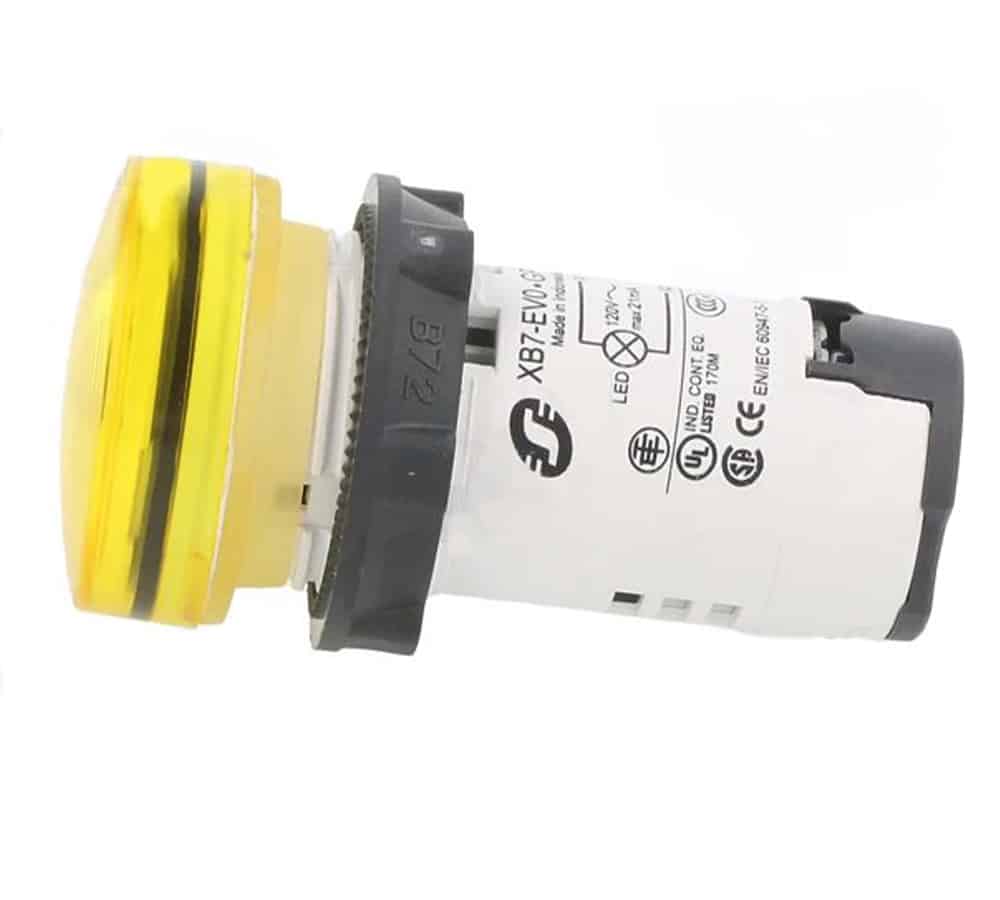

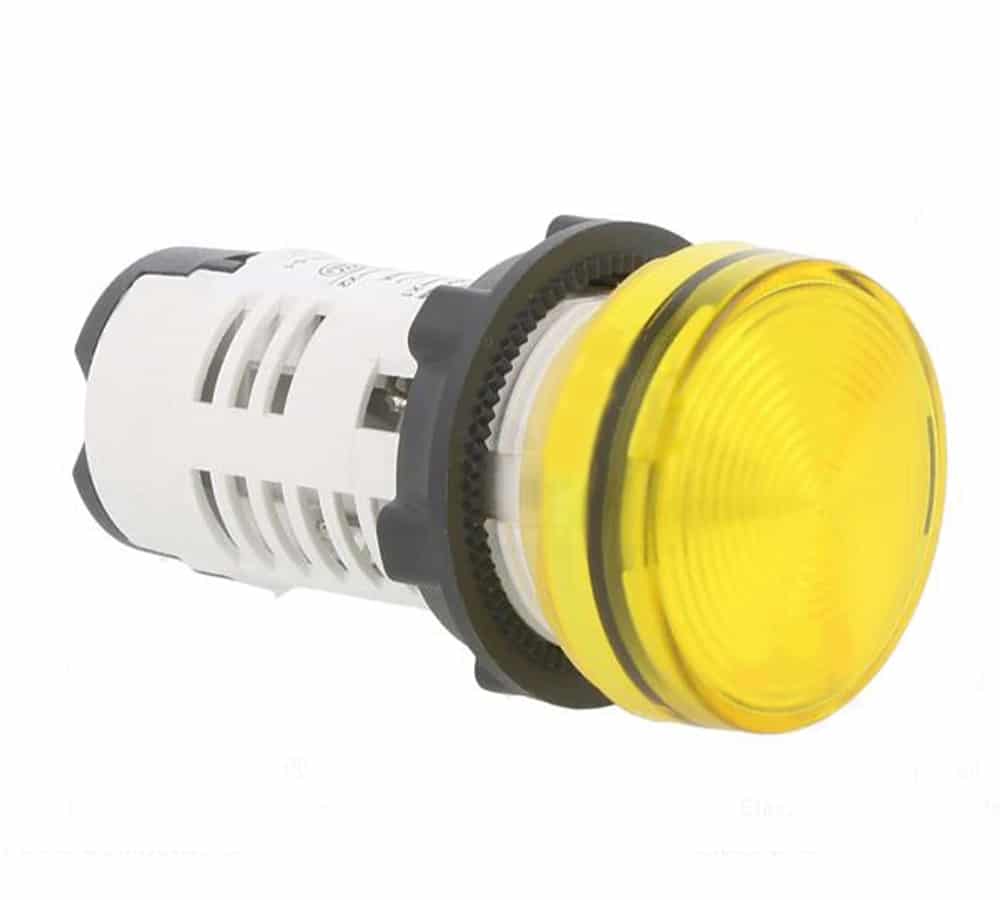

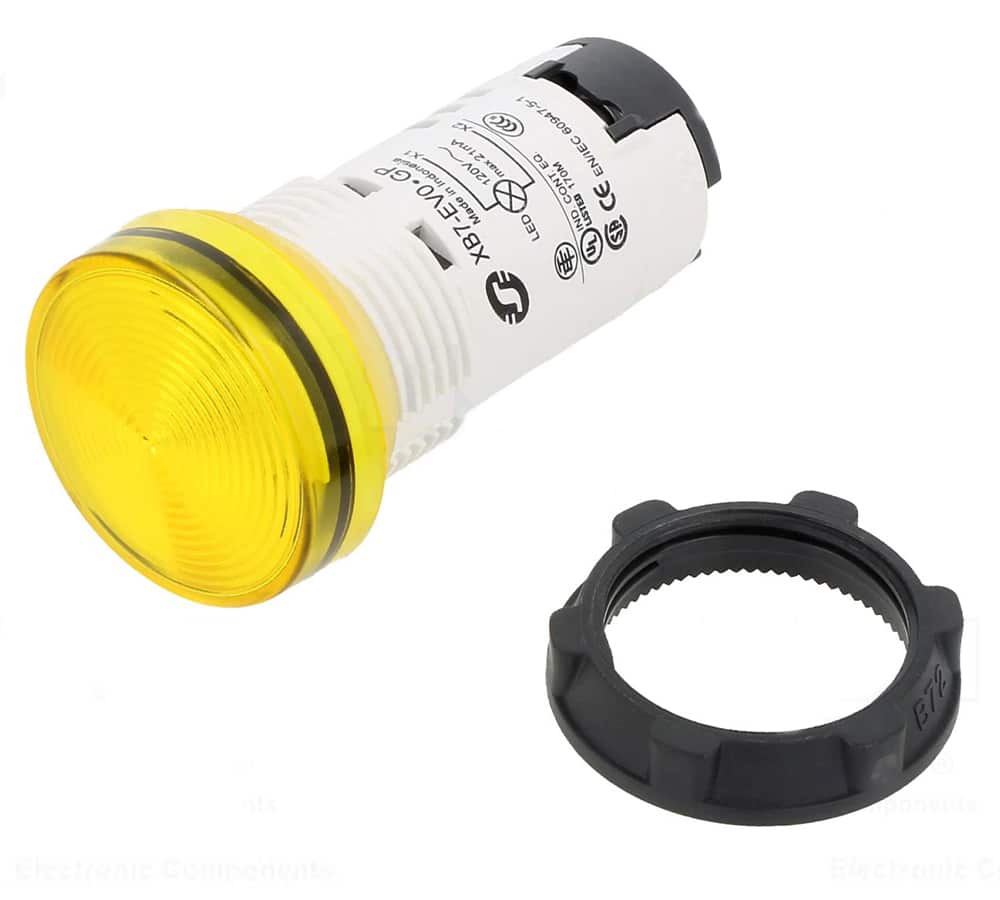

چراغ سیگنال باکالیت رنگ زرد 120 ولت AC برند اشنایدر الکتریک کد XB7EV05GP

چراغ‌های سیگنال یکی از تجهیزات هشدار بصری یا نمایشی هستند که در تابلوهای برق به منظور نمایش انواع وضعیت‌ها یا خطاها بسته به نیاز یا طرح مدار مورد استفاده قرار می‌گیرند . بطور کلی چراغ سیگنال جهت نمایش انواع خطاها یا وجود یا عدم وجود سیگنال‌های مختلف به صورت آلارم نوری مورد استفاده قرار می‌گیرد .
این چراغ‌ها در مدار به قسمت‌های مختلف از جمله به تجهیزات حفاظتی مانند انواع رله‌های کنترلی ، بی‌متال‌ها و … یا انواع کلیدها و کنتاکتورها جهت کنترل وضعیت روشن و خاموش بودن موتورهایی که در بیرون محوطه یا در فاصله دورتر از تابلو قرار گرفته‌اند ، قطع یا وصل بودن کلیدها ، بروز خطاهای مختلف که سیگنال آن توسط وسایل حفاظتی ارسال شده است و … به کار گرفته می‌شوند . معمولا محل نصب این چراغ‌ها روی در تابلوها می‌باشد . همچنین بطور معمول از این چراغ‌ها برای نمایش وصل بودن فازهای ورودی مدار بر روی درِ تابلوها استفاده می‌شود .

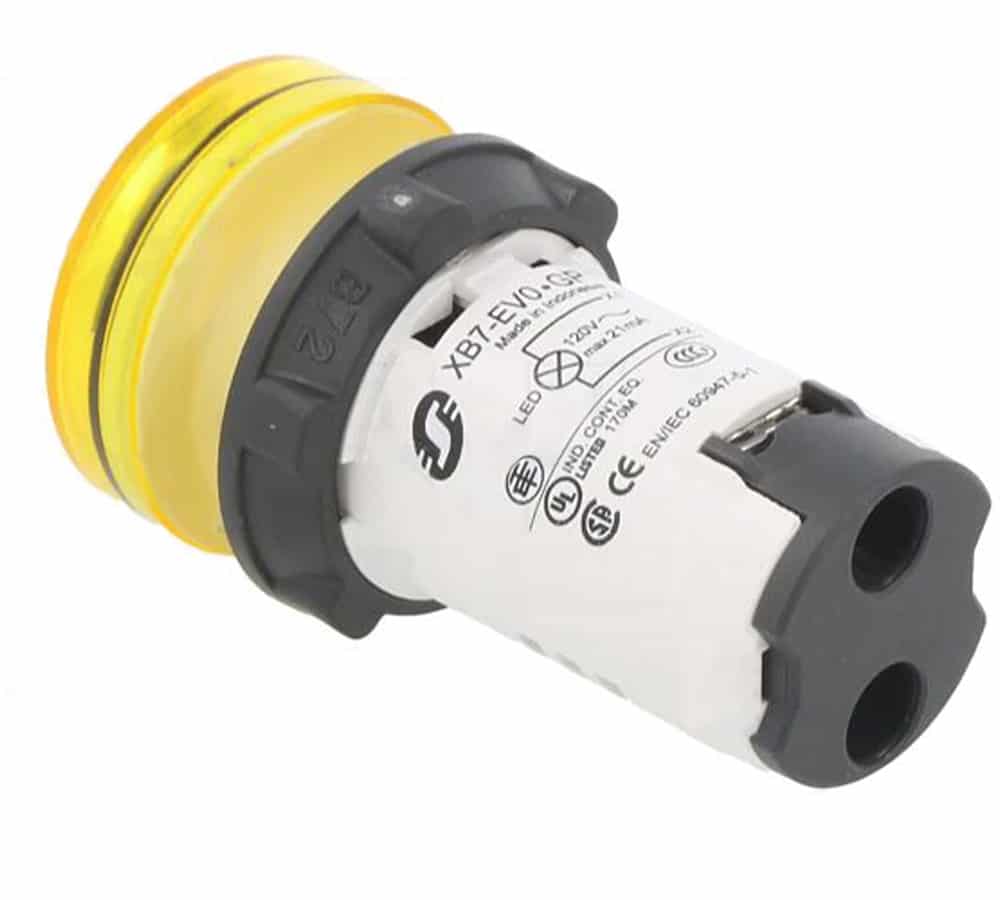

چراغ سیگنال زرد کد XB7EV05GP در صنعت با نام مخفف XB7 شناخته می‌شوند و دارای درپوش شیشه‌ای به رنگ زرد می‌باشد که به کمک برخورداری از یک چراغ LED درونی دارای روشنایی بالا بوده و از فاصله دور به آسانی قابل تشخیص است . هدف از پیش بینی رنگ زرد در این نوع چراغ سیگنال استفاده در انواع موارد هشدار ، مهم و اضطراری است که بتوان برقراری انواع وضعیت‌های حساس مختلف را به وسیله آن نمایش داد . در واقع این رنگ زمانی به کار می‌رود که لازم است در مورد ورودی‌ها ، خروجی‌ها و تجهیزات خاص توجه و احتیاط به خرج داده شود .

به عنوان مثال برای عملکرد موتورهای اتوماتیک ، نزدیک شدن بار یا فشار یا هر کمیت مهم به مقدار غیر مجاز ، مانند دما ، جریان ، ولتاژ و … و سایر موارد هشدار از چراغ سیگنال زرد یا نارنجی استفاده می‌شود . بدنه این وسیله از جنس باکالیت دو عایقه است . این بدنه نوعی ماده گرمادیده و سخت است که دارای استحکام بالایی در برابر ضربات بوده و مقاومت بالایی در برابر شوک‌های الکتریکی دارد علاوه بر این از نظر مقاومت الکتریکی و شکست عایقی نیز مناسب است و از این رو در بیشتر قطعات برقی مورد استفاده قرار می‌گیرد .

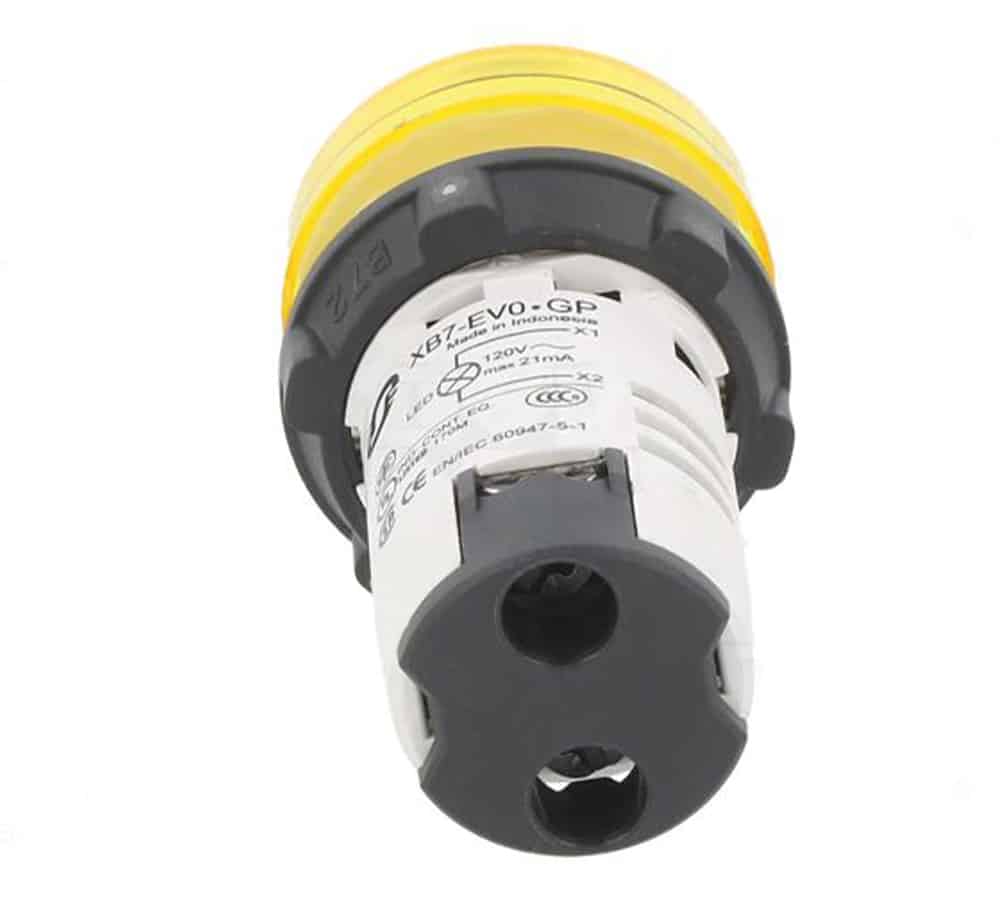

قطر مناسب برای سوراخکاری و نصب این چراغ سیگنال 22 میلی‌متر تعیین شده که با توجه به آن ، قطر مناسب برای برش ، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی آن را در محل مورد نظر جاسازی نمود .‌ این نوع چراغ سیگنال دارای کنتاکت‌هایی برای وصل هادی‌های مربوطه است که به صورت داخلی درون مکانیزم یا ساختار چراغ قرار می‌گیرند . این کنتاکتها با نام‌های X1 و X2 مشخص می‌شوند .

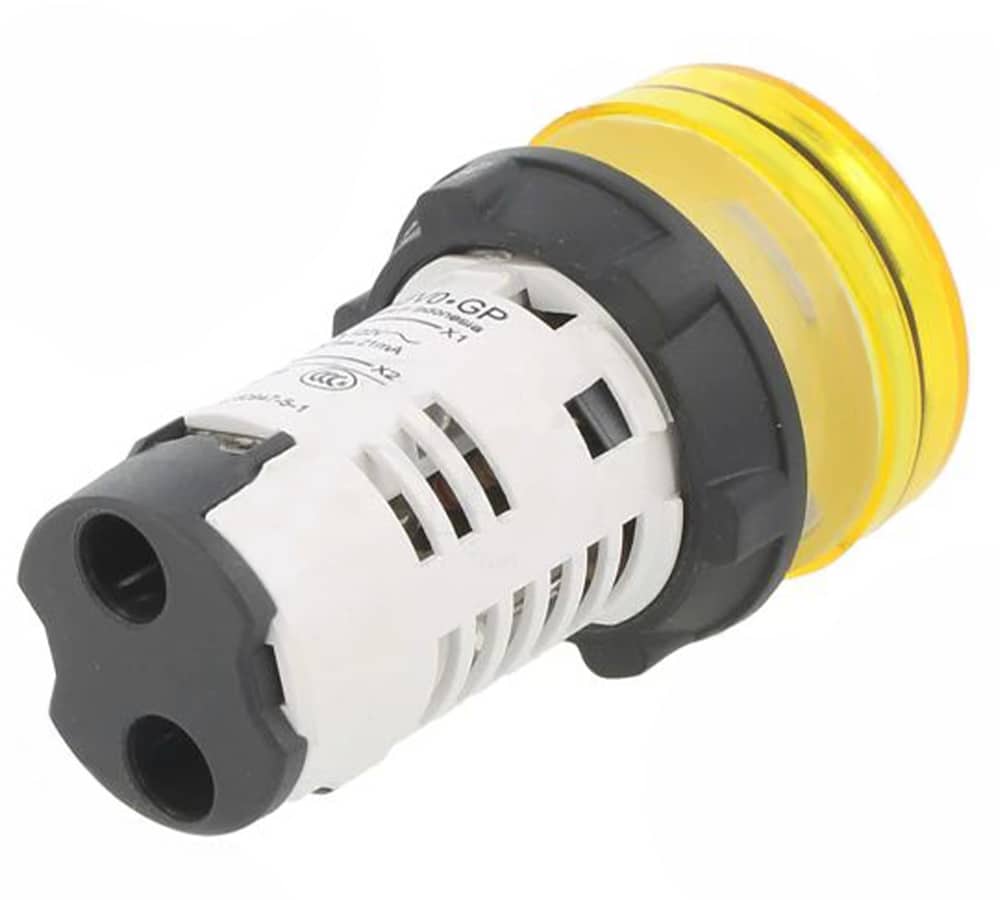

ترمینال‌های این چراغ سیگنال که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند . این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند . اندازه ترمینال‌هایی که برای اتصال سیم با سرسیم مورد استفاده قرار می‌گیرند حداکثر 2×1.5 mm² و اندازه ترمینال‌های مورد استفاده برای اتصال سیم‌های بدون سرسیم 1×0.22 تا  2×2.5 mm² می‌باشد .

ولتاژ تغذیه نامی این چراغ سیگنال 120 ولت در برق متناوب (AC) می‌باشد که قابل بهره برداری در فرکانس‌های 50 و 60 هرتز است . محدوده ولتاژ تغذیه در این وسیله برای ولتاژ متناوب (AC) 100 تا 132 ولت تعیین شده است . ولتاژ عایقی در این چراغ سیگنال 250 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند . جریان مصرفی این چراغ سیگنال 18 تا 21 میلی‌آمپر است . طول عمر این وسیله در شرایط عملیاتی در ولتاژ نامی و دمای 25 درجه سانتی گراد 70 هزار ساعت می‌باشد .

ابعاد ظاهری این چراغ سیگنال به این شرح است : ارتفاع آن‌ها 29 میلی‌متر ، عرض 29 میلی‌متر و عمق آن نیز 54 میلی‌متر است . دمای محیط برای نگهداری این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد و دمای محیط برای عملکرد یا دمای عملیاتی مناسب محیط برای این وسیله باید بین 25- تا 70+ درجه سانتی‌گراد باشد .
این نوع چراغ سیگنال XB7 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند . درجه‌های حفاظت IP20 برای محافظت وجه پشتی و درجه حفاظتی IP65 نیز برای محافظت وجه جلو این وسیله برقرار است .
