چراغ سیگنال آبی 24 ولت فلزی اشنایدر XB4BVB6

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

425,000تومان

ویدیو محصول

توضیحات محصول

چراغ‌های سیگنال یکی از این تجهیزات هشدار بصری یا نمایشی هستند که در تابلوهای برق به منظور نمایش انواع وضعیت‌ها یا خطاها بسته به نیاز یا طرح مدار مورد استفاده قرار می‌گیرند . بطور کلی چراغ سیگنال جهت نمایش انواع خطاها یا وجود یا عدم وجود سیگنال‌های مختلف به صورت آلارم نوری مورد استفاده قرار می‌گیرد .
این چراغ‌ها در مدار به قسمت‌های مختلف از جمله به تجهیزات حفاظتی مانند انواع رله‌های کنترلی ، بی‌متال‌ها و … یا انواع کلیدها و کنتاکتورها جهت کنترل وضعیت روشن و خاموش بودن موتورهایی که در بیرون محوطه یا در فاصله دورتر از تابلو قرار گرفته اند ، قطع یا وصل بودن کلیدها ، بروز خطاهای مختلف که سیگنال آن توسط وسایل حفاظتی ارسال شده است و … به کار گرفته می‌شوند . معمولا محل نصب این چراغ‌ها روی در تابلوها می‌باشد . همچنین بطور معمول از این چراغها برای نمایش وصل بودن فازهای ورودی مدار بر روی درِ تابلوها استفاده می‌شود .

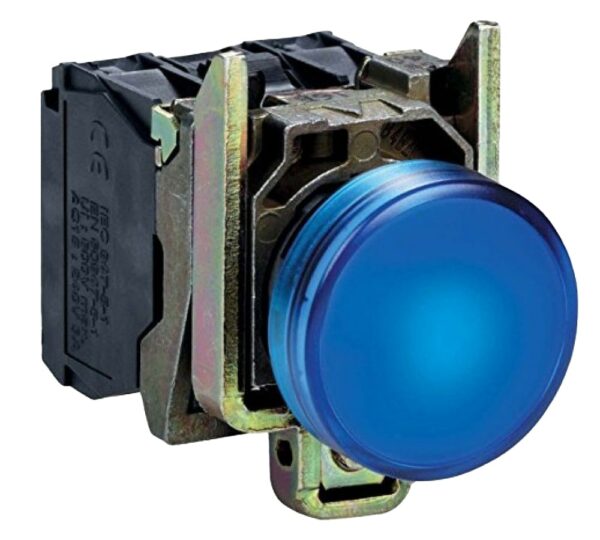

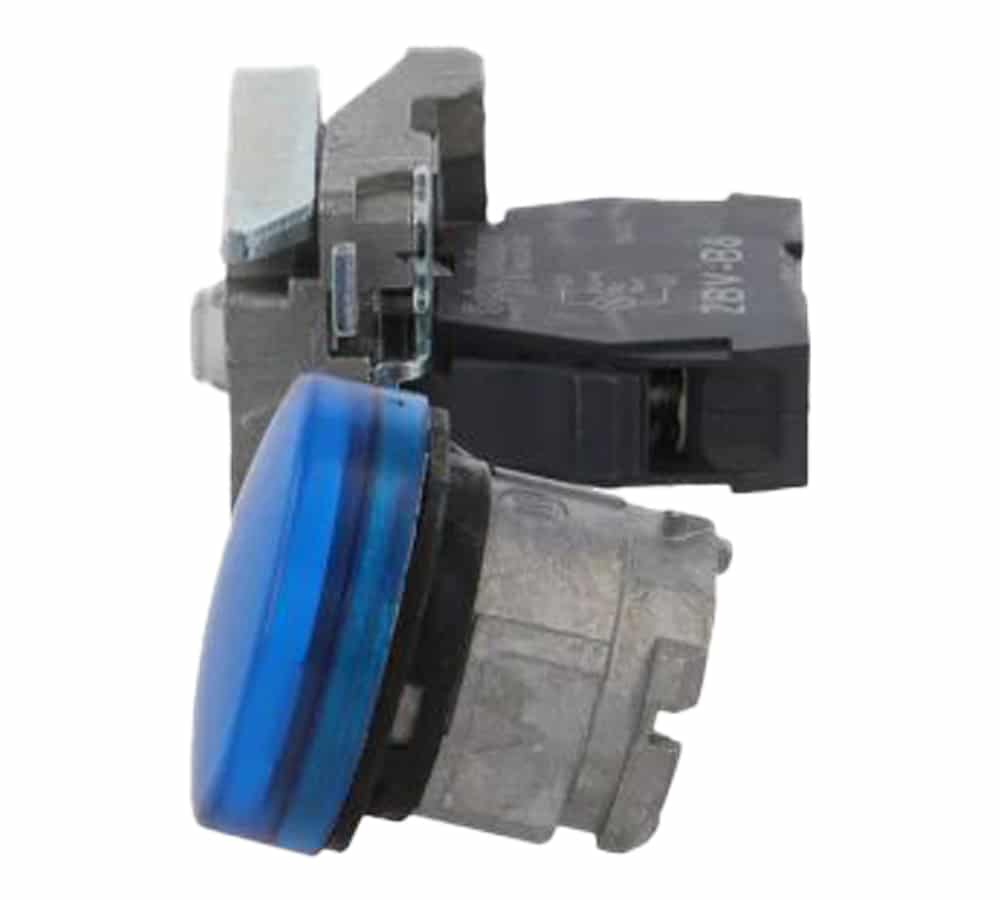

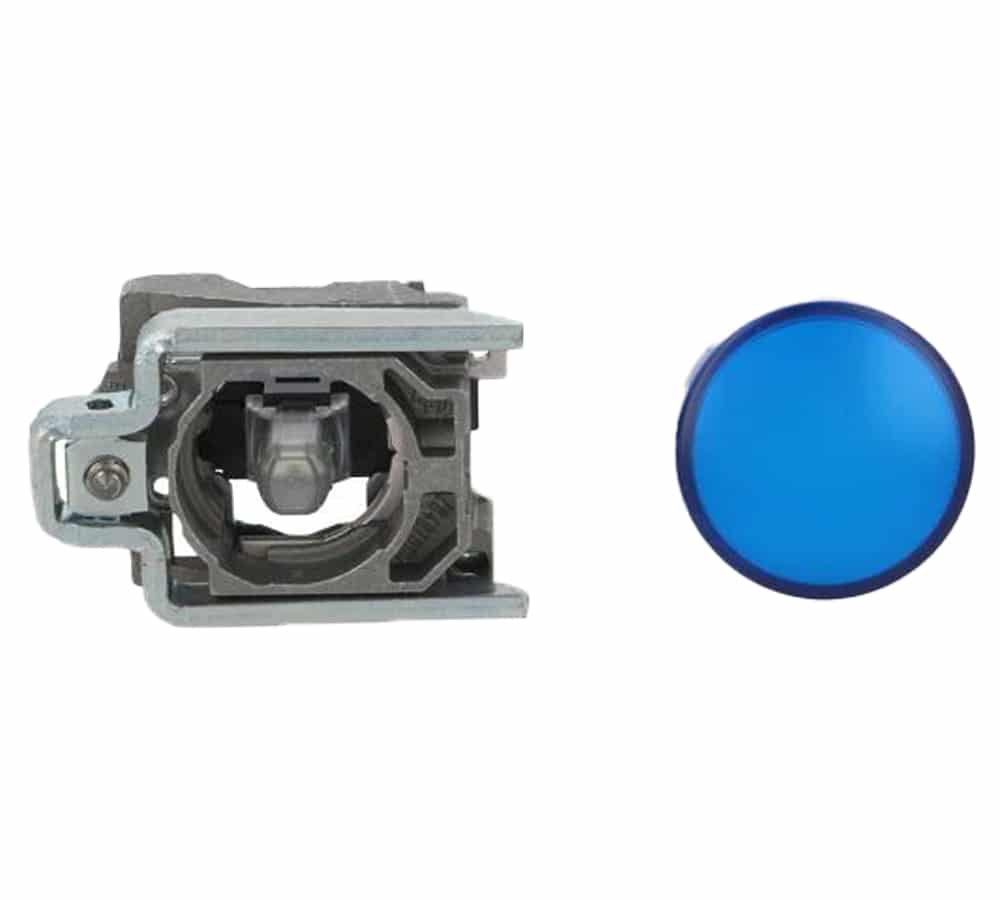

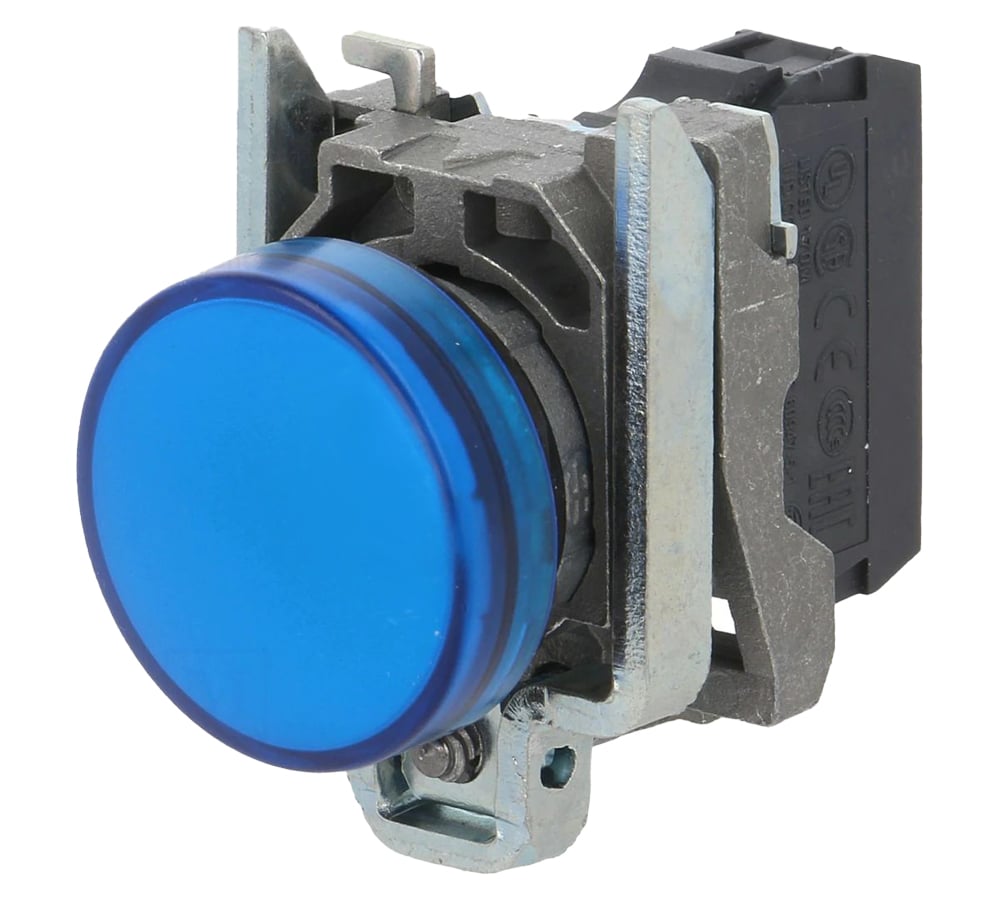

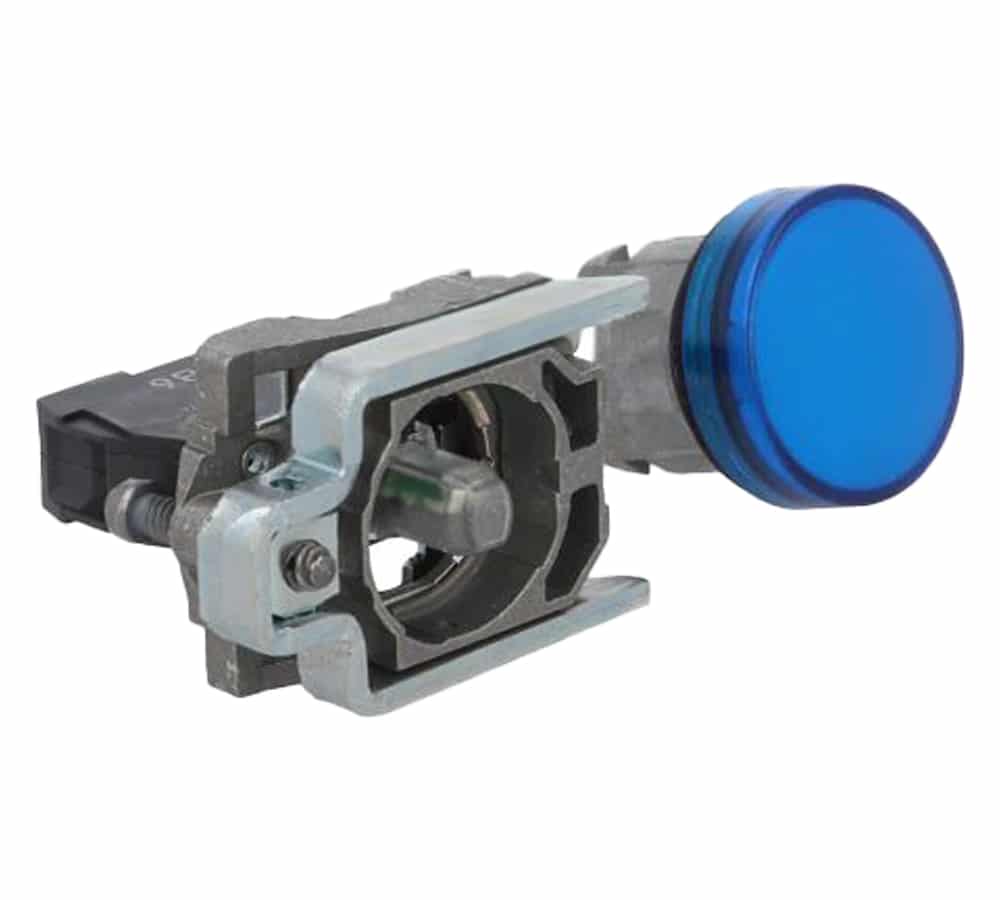

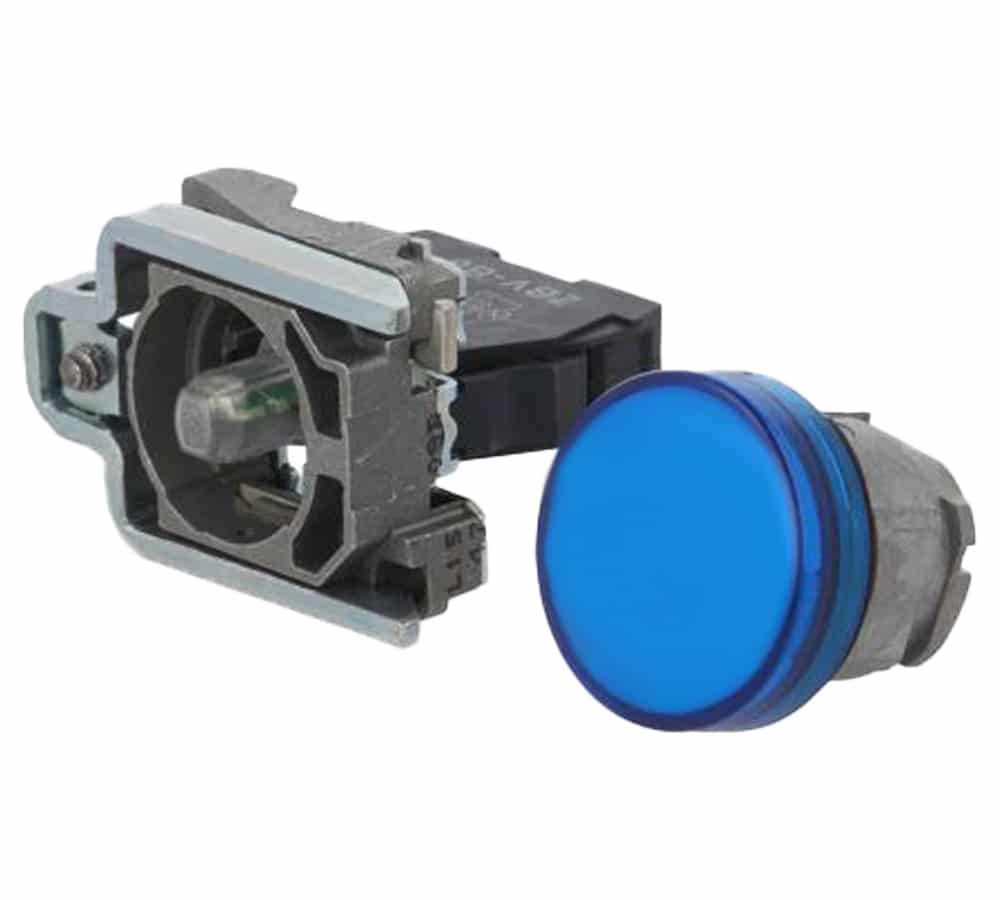

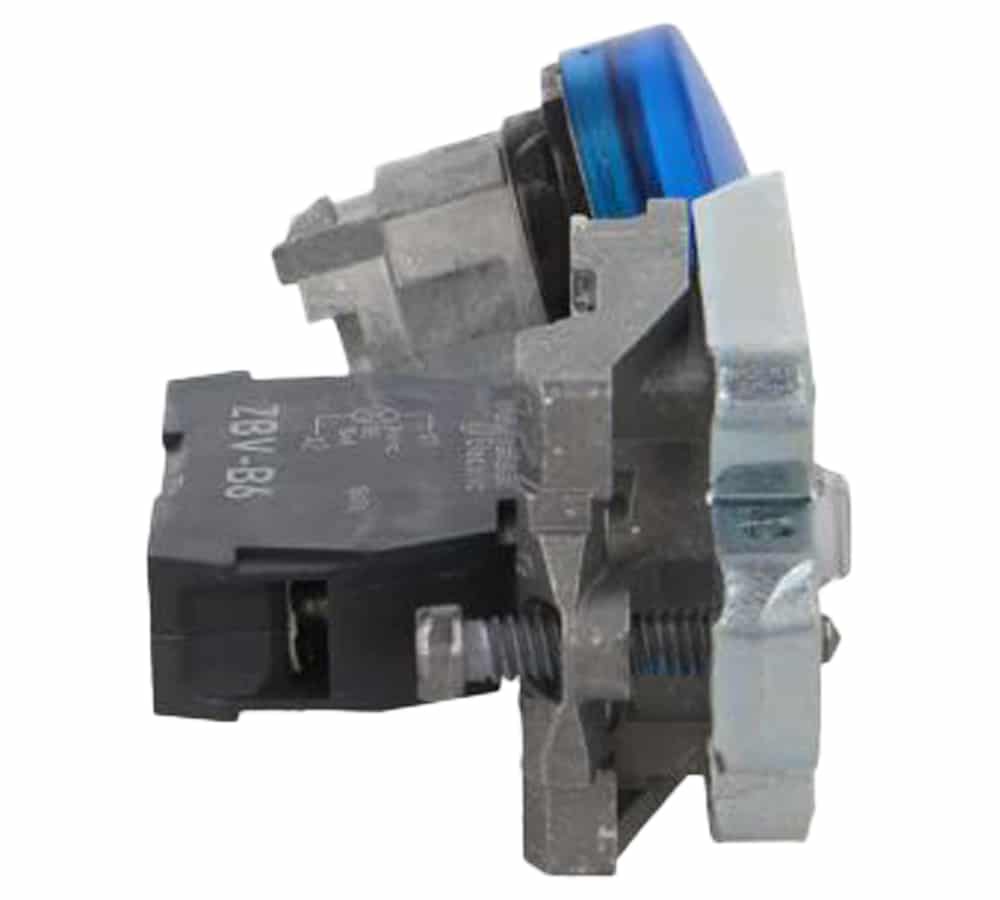

چراغ سیگنال آبی کد XB4BVB6 در صنعت با نام مخفف XB4 شناخته می‌شوند و دارای درپوش شیشه‌ای به رنگ آبی می‌باشد که به کمک برخورداری از یک چراغ LED درونی دارای روشنایی بالا بوده و از فاصله دور به آسانی قابل تشخیص است . هدف از پیش بینی رنگ آبی در این نوع چراغ سیگنال استفاده در موارد عادی و غیر اضطراری است که بتوان برقراری انواع وضعیت‌های مختلف را به وسیله آن نمایش داد .

از رنگ آبی بیشتر برای نشان دادن انواع ورودی‌های فازها و در اولویت بعدی برای نمایش وضعیت روشن بودن ماشین‌آلات و سایر خروجی‌ها استفاده می‌شود . بدنه این وسیله از جنس فلزی با روکش کروم است . استحکام این نوع بدنه بزرگ‌ترین مزیت آن است که در شرایط محیطی مانند ضربه و ارتعاشات و … مقاومت بالایی دارد . قطر مناسب برای سوراخکاری و نصب این چراغ سیگنال 22 میلی‌متر تعیین شده که بتوان به راحتی آن را در محل مورد نظر جاسازی نمود .

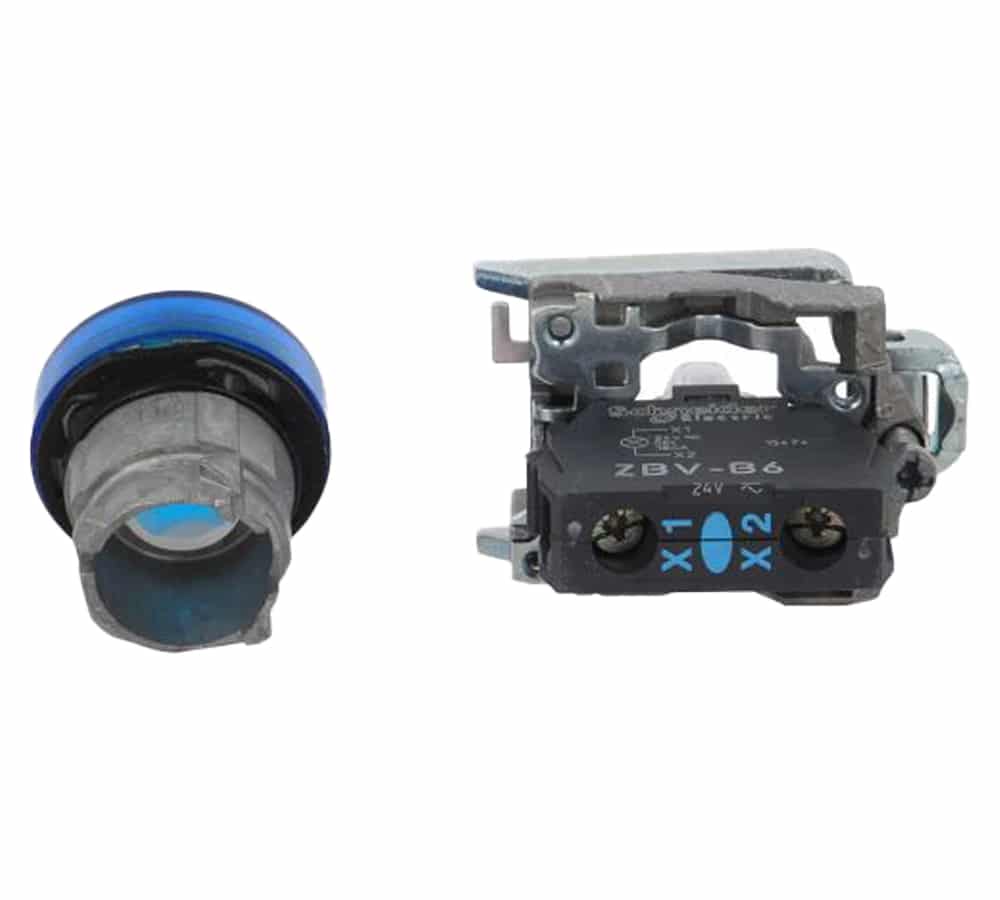

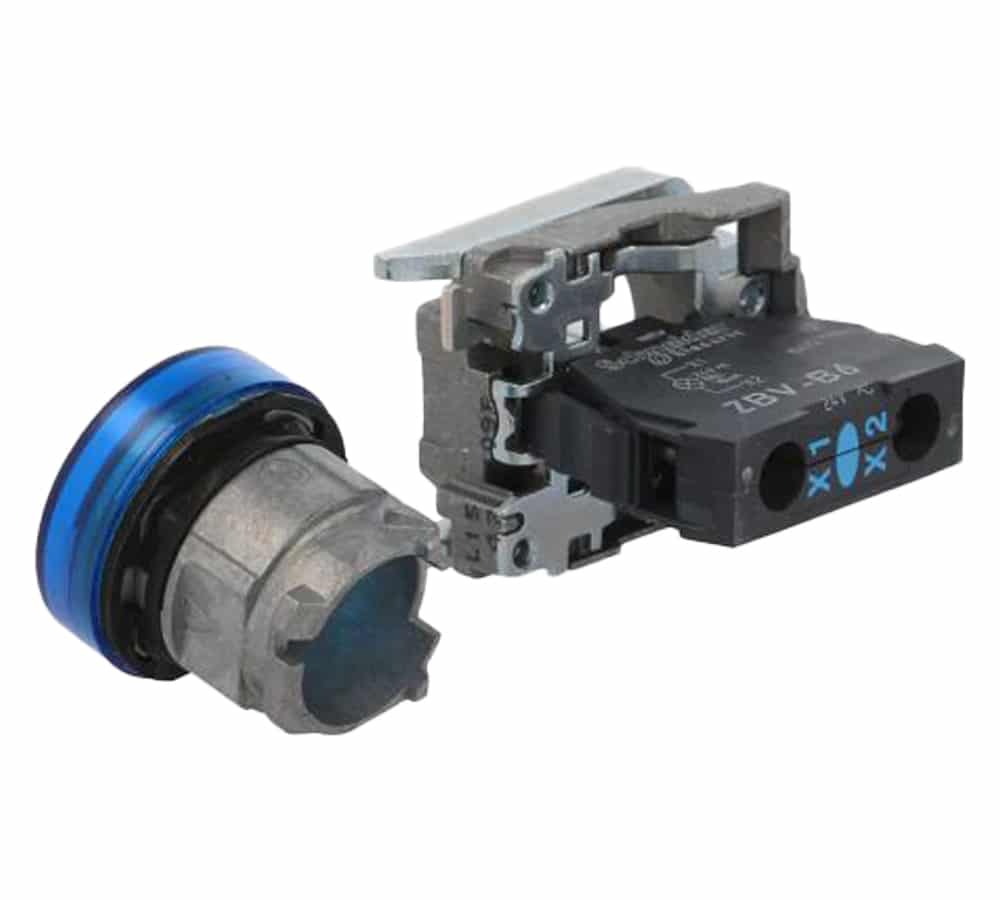

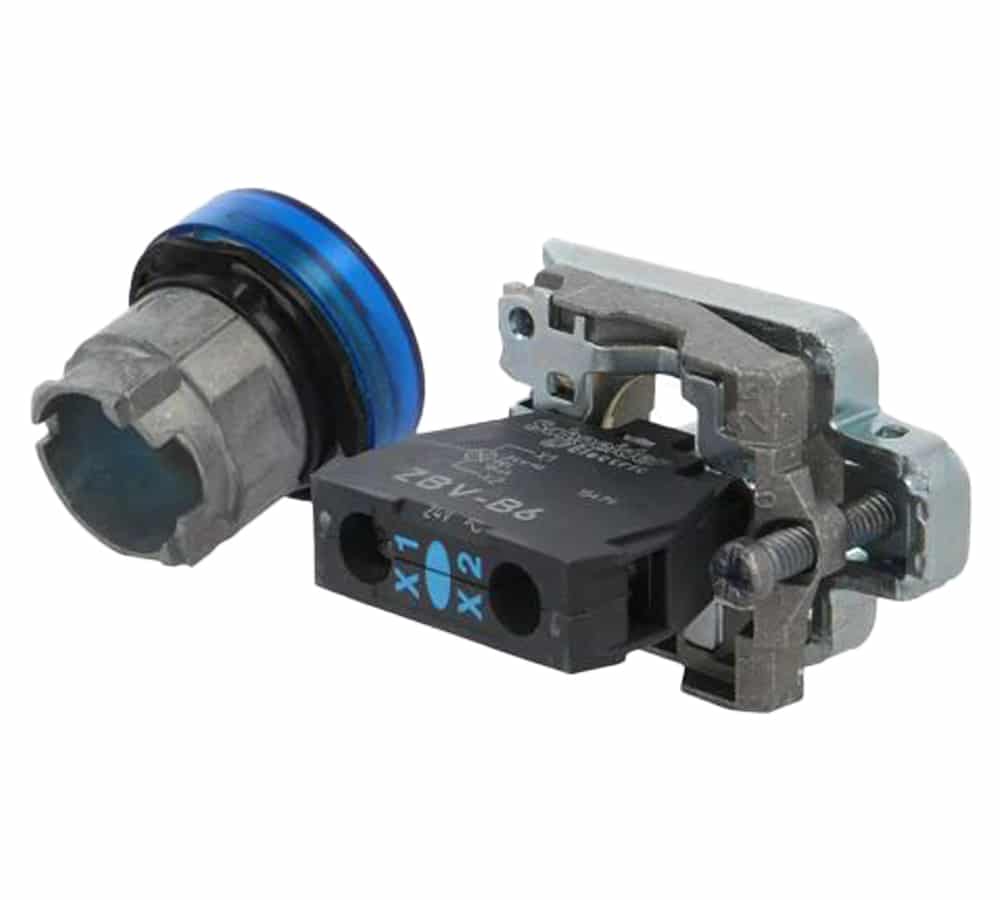

‌ این نوع چراغ سیگنال دارای کنتاکت‌هایی برای وصل هادی‌های مربوطه است که به صورت داخلی درون مکانیزم یا ساختار چراغ قرار می‌گیرند . این کنتاکت‌ها با نام‌های X1 و X2 مشخص می‌شوند . ترمینال‌های این چراغ سیگنال که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند . این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سر سیم هستند . اندازه ترمینال‌هایی که برای اتصال سیم با سرسیم مورد استفاده قرار می‌گیرند حداکثر 2×1.5 mm² و اندازه ترمینال‌های مورد استفاده برای اتصال سیم‌های بدون سرسیم 1×0.22 تا 2×2.5 mm² می‌باشد .

ولتاژ تغذیه نامی این چراغ سیگنال 24 ولت در برق مستقیم (DC) و متناوب (AC) می‌باشد که قابل بهره برداری در فرکانس‌های 50 و 60 هرتز است . محدوده ولتاژ تغذیه در این وسیله برای ولتاژ مستقیم (DC) 19.2 تا 30 ولت و برای ولتاژ متناوب (AC) 21.6 تا 26.4 تعیین شده است . ولتاژ عایقی در این چراغ سیگنال 250 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند .

طول عمر این وسیله در شرایط عملیاتی در ولتاژ نامی و دمای 25 درجه سانتی گراد 100 هزار ساعت می‌باشد . مقاومت این وسیله در مقابل فشارهای بالا مانند نفوذ آب فشار قوی 7 میلیون پاسکال در شرایط دمایی 55 درجه سانتی‌گراد و فاصله 10 سانتی متری می‌باشد .
ابعاد ظاهری این چراغ سیگنال به این شرح است : ارتفاع آن‌ها 47 میلی‌متر ، عرض 30 میلی‌متر و عمق آن نیز 54 میلی‌متر است .
دمای محیط برای نگهداری و عملکرد برای این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد . این نوع چراغ سیگنال XB4 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند . درجه‌های حفاظت IP66 ، IP67 ، IP69 و IP69K  برای محافظت این وسیله برقرار است .

سوالات متداول

اطلاعات کلی

رنگ

آبی

عمر کاری

100 هزار ساعت

جزییات محصول

رنج محصول

Harmony XB4

نوع قطعه

چراغ سیگنال

جنس قاب

فلز با پوشش کروم

قطر جای نصب

22 میلی‌متر

نوع سری

استاندارد

شکل سر سیگنال

گرد

رنگ

آبی

اطلاعات اضافی اپراتور

با لنز مسطح

منبع نور

LED محافظت شده

ولتاژ عایق نامی (ui)

250 ولت

ولتاژ تغذیه نامی

24 ولت AC/DC

ارتفاع محصول

47 میلی‌متر

عرض محصول

30 میلی‌متر

عمق محصول

54 میلی‌متر

وزن

80 گرم

روش اتصال

ترمینال پیچی

آستانه شکست ولتاژ موجی

4 کیلو ولت

نوع نوردهی

پایدار

جریان مصرفی

18 میلی‌آمپر

عمر کاری

100 هزار ساعت

محدوده ولتاژ تغذیه

19.2 الی 30 ولت DC

,

21.6 الی 26.4 ولت AC

دمای محیط هنگام کارکرد

40- الی 70 درجه سانتی‌گراد

دمای محیط انبار

40- الی 70 درجه سانتی‌گراد

استاندارد IP

IP66

,

IP67

,

IP69

,

IP69k

استاندارد ها

CSA C22.2 No 14

,

EN/IEC 60947-1

,

EN/IEC 60947-5-1

,

EN/IEC 60947-5-4

,

EN/IEC 60947-5-5

,

JIS C8201-1

,

JIS C8201-5-1

,

UL 508

گواهی استاندارد محصول

CSA

,

UL listed

مقاومت در برابر شوک

30gn در مدت 18 میلی‌ثانیه

مقاومت در برابر لرزش

5gn در فرکانس 12 الی 500 هرتز

مقاومت در برابر موج گذرای سریع

2 کیلو ولت

مقاومت در برابر میدان مغناطیسی

10 ولت بر متر

مقاومت در برابر تخلیه‌ی الکترو استاتیک

6 کیلو ولت بر روی کنتاکت

,

8 کیلو ولت در هوای آزاد

جذب الکترومغناطیس

کلاس B

تعداد در کارتن

150عدد

تعداد در جعبه

1 عدد

برند

اشنایدر الکتریک
