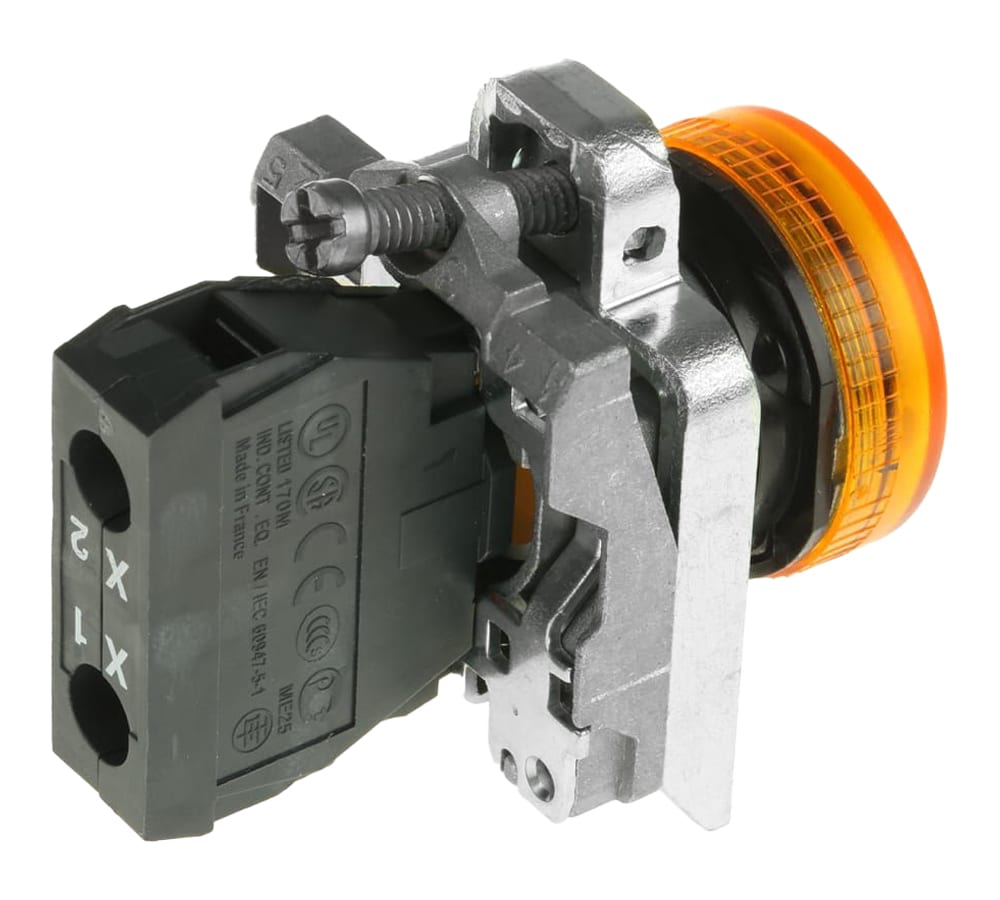

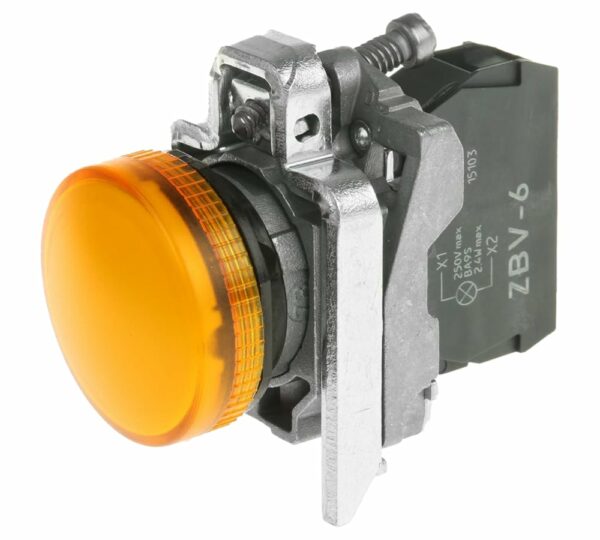

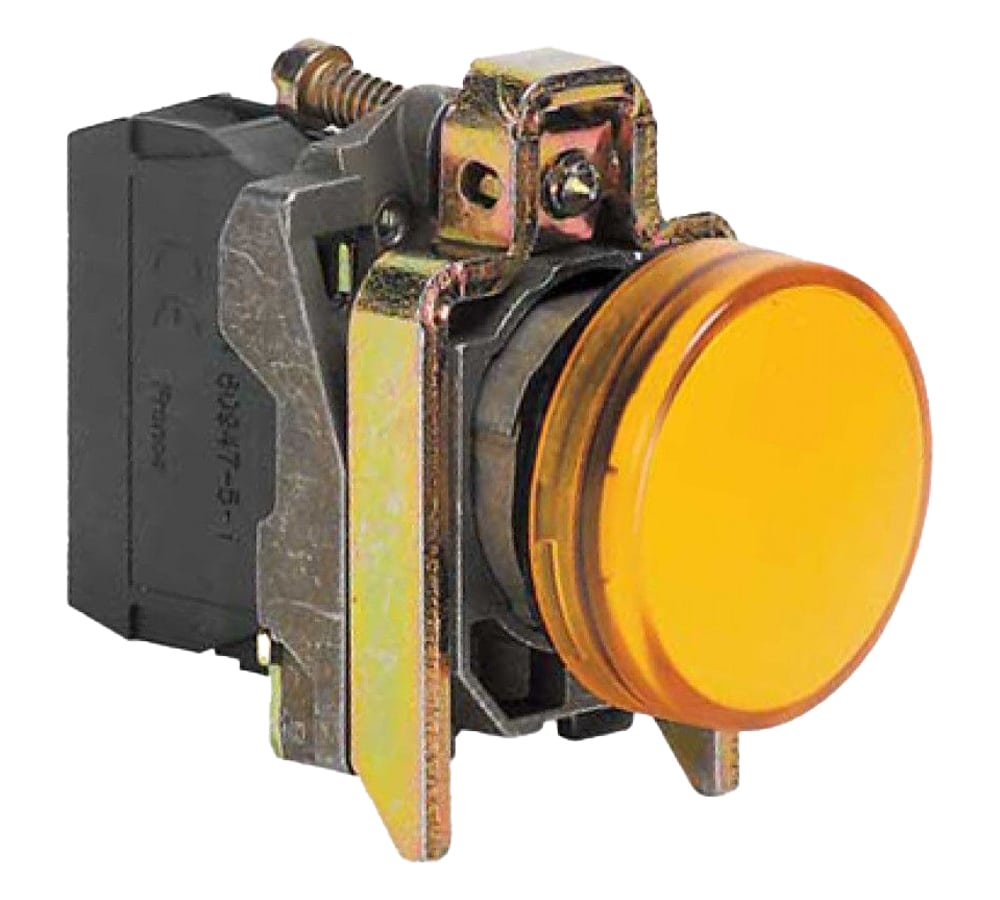

چراغ سیگنال زرد 220 ولت اشنایدر XB4BV65

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

320,000تومان

ویدیو محصول

توضیحات محصول

چراغ‌های سیگنال یکی از این تجهیزات هشدار بصری یا نمایشی هستند که در تابلوهای برق به منظور نمایش انواع وضعیت‌ها یا خطاها بسته به نیاز یا طرح مدار مورد استفاده قرار می‌گیرند . بطور کلی چراغ سیگنال جهت نمایش انواع خطاها یا وجود یا عدم وجود سیگنال‌های مختلف به صورت آلارم نوری مورد استفاده قرار می‌گیرد .
این چراغ‌ها در مدار به قسمت‌های مختلف از جمله به تجهیزات حفاظتی مانند انواع رله‌های کنترلی ، بی‌متال‌ها و … یا انواع کلیدها و کنتاکتورها جهت کنترل وضعیت روشن و خاموش بودن موتورهایی که در بیرون محوطه یا در فاصله دورتر از تابلو قرار گرفته اند ، قطع یا وصل بودن کلیدها ، بروز خطاهای مختلف که سیگنال آن توسط وسایل حفاظتی ارسال شده است و … به کار گرفته می‌شوند . معمولا محل نصب این چراغ‌ها روی در تابلوها می‌باشد . همچنین بطور معمول از این چراغ‌ها برای نمایش وصل بودن فازهای ورودی مدار بر روی درِ تابلوها استفاده می‌شود .

چراغ سیگنال آبی کد XB4BV65 در صنعت با نام مخفف XB4 شناخته می‌شوند و دارای درپوش شیشه‌ای به رنگ زرد یا نارنجی می‌باشد که به کمک برخورداری از یک چراغ BA 9s دارای روشنایی بالا بوده و از فاصله دور به آسانی قابل تشخیص است . هدف از پیش بینی رنگ زرد یا نارنجی در این نوع چراغ سیگنال استفاده در انواع موارد هشدار ، مهم و اضطراری است که بتوان برقراری انواع وضعیت‌های حساس مختلف را به وسیله آن نمایش داد . در واقع این رنگ زمانی به کار می‌رود که لازم است در مورد ورودی‌ها ، خروجی‌ها و تجهیزات خاص توجه و احتیاط به خرج داده شود .

به عنوان مثال برای عملکرد موتورهای اتوماتیک ، نزدیک شدن بار یا فشار یا هر کمیت مهم به مقدار غیر مجاز ، مانند دما ، جریان ، ولتاژ و … و سایر موارد هشدار از چراغ سیگنال زرد یا نارنجی استفاده می‌شود . قاب این وسیله از جنس فلزی با روکش کروم است . استحکام این نوع بدنه بزرگ‌ترین مزیت آن است که در شرایط محیطی مانند ضربه و ارتعاشات و … مقاومت بالایی دارد . قطر مناسب برای سوراخکاری و نصب این چراغ سیگنال 22 میلی‌متر تعیین شده که بتوان به راحتی آن را در محل مورد نظر جاسازی نمود .

‌ این نوع چراغ سیگنال دارای کنتاکت‌هایی برای وصل هادی‌های مربوطه است که به صورت داخلی درون مکانیزم یا ساختار چراغ قرار می‌گیرند . این کنتاکت‌ها با نام‌های X1 و X2 مشخص می‌شوند .

ترمینال‌های این چراغ سیگنال که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند . این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند . اندازه ترمینال‌هایی که برای اتصال سیم با سرسیم مورد استفاده قرار می‌گیرند حداکثر 2×1.5 mm² و اندازه ترمینال‌های مورد استفاده برای اتصال سیم‌های بدون سرسیم 1×0.22 تا  2×2.5 mm² می‌باشد .

ولتاژ تغذیه نامی این چراغ سیگنال 250 ولت در برق مستقیم (DC) و متناوب (AC) می‌باشد که قابل بهره برداری در فرکانس‌های 50 و 60 هرتز است . ولتاژ عایقی در این چراغ سیگنال 250 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند .  مقاومت این وسیله در مقابل فشارهای بالا مانند نفوذ آب فشار قوی 7 میلیون پاسکال در شرایط دمایی 55 درجه سانتی‌گراد و فاصله 10 سانتی متری می‌باشد .
ابعاد ظاهری این چراغ سیگنال به این شرح است : ارتفاع آن‌ها 47 میلی‌متر ، عرض 30 میلی‌متر و عمق آن نیز 55 میلی‌متر است .

دمای محیط برای این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد و دمای عملیاتی آن باید بین 40- تا 55+ درجه سانتی‌گراد باشد . این نوع چراغ سیگنال XB4 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند . درجه‌های حفاظت IP66 ، IP67 ، IP69 و IP69K برای محافظت این وسیله برقرار است .

سوالات متداول

اطلاعات کلی

رنگ

زرد

نوع حباب LED

BA 9s

جزییات محصول

برند

اشنایدر الکتریک

رنج محصول

Harmony XB4

نوع قطعه

چراغ سیگنال

جنس قاب

فلز با پوشش کروم

جنس مهره ثابت کننده

زماک

نوع سری

استاندارد

قطر جای نصب

22 میلی‌متر

شکل سر سیگنال

گرد

رنگ

زرد

اطلاعات اضافی اپراتور

با لنز مسطح

منبع نور

ندارد

نوع حباب LED

BA 9s

ولتاژ تغذیه نامی

220 ولت

ارتفاع محصول

47 میلی‌متر

عمق محصول

55 میلی‌متر

عرض محصول

30 میلی‌متر

وزن

75 گرم

روش اتصال

ترمینال پیچی

ولتاژ عایق نامی (ui)

250 ولت

آستانه شکست ولتاژ موجی

4 کیلو ولت

نوع نوردهی

پایدار

دمای محیط هنگام کارکرد

40- الی 55 درجه سانتی‌گراد

دمای محیط انبار

40- الی 70 درجه سانتی‌گراد

استاندارد IP

IP66

,

IP67

,

IP69

,

IP69k

استاندارد ها

CSA C22.2 No 14

,

EN/IEC 60947-1

,

EN/IEC 60947-5-1

,

EN/IEC 60947-5-4

,

EN/IEC 60947-5-5

,

JIS C8201-1

,

JIS C8201-5-1

,

UL 508

گواهی استاندارد محصول

CSA

,

UL listed

مقاومت در برابر شوک

30gn در مدت 18 میلی‌ثانیه

مقاومت در برابر لرزش

5gn در فرکانس 12 الی 500 هرتز

تعداد در کارتن

150عدد

تعداد در جعبه

1 عدد
