چراغهای سیگنال یکی از این تجهیزات هشدار بصری یا نمایشی هستند که در تابلوهای برق به منظور نمایش انواع وضعیتها یا خطاها بسته به نیاز یا طرح مدار مورد استفاده قرار میگیرند . بطور کلی چراغ سیگنال جهت نمایش انواع خطاها یا وجود یا عدم وجود سیگنالهای مختلف به صورت آلارم نوری مورد استفاده قرار میگیرد .
این چراغها در مدار به قسمتهای مختلف از جمله به تجهیزات حفاظتی مانند انواع رلههای کنترلی ، بیمتالها و … یا انواع کلیدها و کنتاکتورها جهت کنترل وضعیت روشن و خاموش بودن موتورهایی که در بیرون محوطه یا در فاصله دورتر از تابلو قرار گرفتهاند ، قطع یا وصل بودن کلیدها ، بروز خطاهای مختلف که سیگنال آن توسط وسایل حفاظتی ارسال شده است و … به کار گرفته میشوند . معمولا محل نصب این چراغها روی در تابلوها میباشد. همچنین بطور معمول از این چراغها برای نمایش وصل بودن فازهای ورودی مدار بر روی درِ تابلوها استفاده میشود .

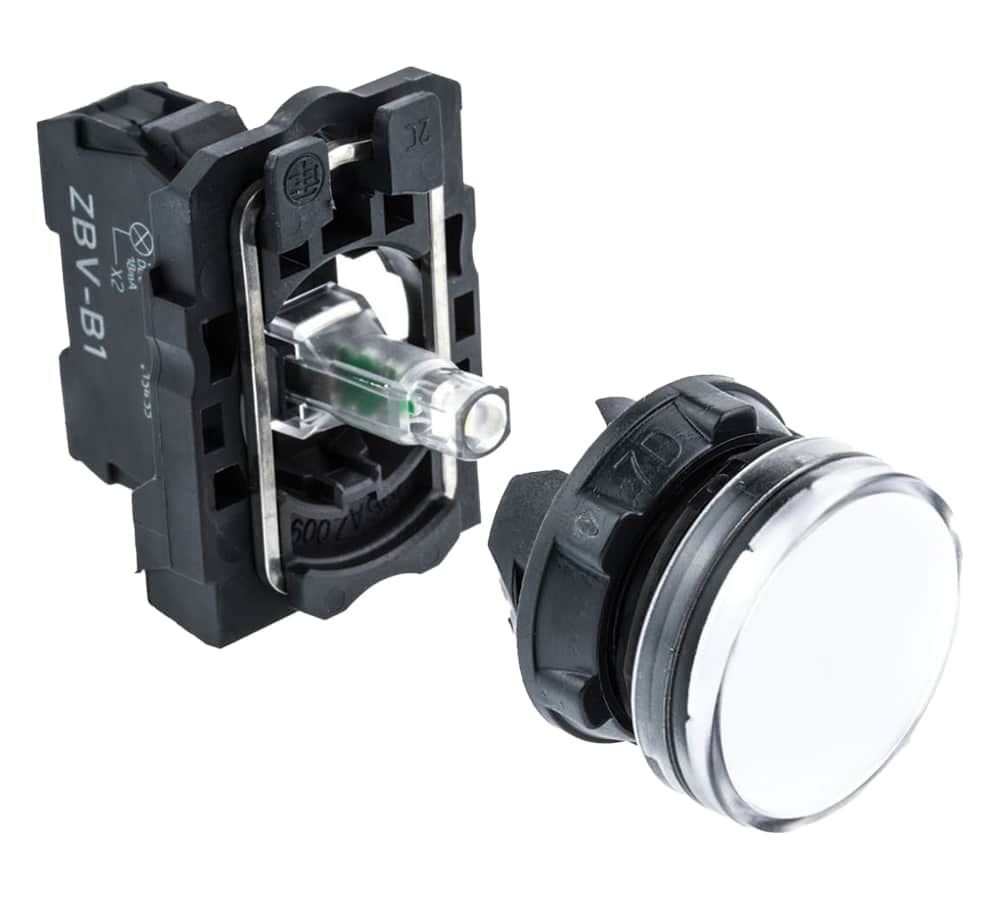

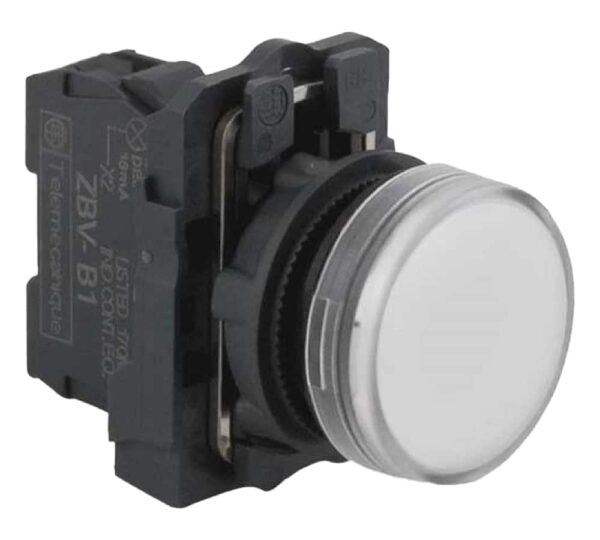

چراغ سیگنال سفید کد XB5AVB1 در صنعت با نام مخفف XB5 شناخته میشوند و دارای درپوش شیشهای به رنگ سفید میباشد که به کمک برخورداری از یک چراغ LED درونی دارای روشنایی بالا بوده و از فاصله دور به آسانی قابل تشخیص است . هدف از پیش بینی رنگ سفید در این نوع چراغ سیگنال استفاده برای نمایش وضعیت عادی در سیستمهای اندازهگیری کمیتهای مختلف مانند فشار ، دما و … است .
قاب این وسیله از جنس پلاستیک خاکستری یا طوسی تیره است . این نوع پلاستیک یکی از گزینههای مناسب برای حفاظت در برابر عوامل شیمیایی در کاربردهایی که نیاز به حفاظتهای اینچنینی دارد میباشد . علاوه بر این ، پلاستیک به کار رفته در قاب این چراغ سیگنال نوعی عایق الکتریکی مضاعف است که حفاظت الکتریکی و ایمنی مطلوب آن را تامین میکند .
قطر مناسب برای سوراخکاری و نصب این چراغ سیگنال 22 میلیمتر تعیین شده که بتوان به راحتی آن را در محل مورد نظر جاسازی نمود . این نوع چراغ سیگنال دارای کنتاکتهایی برای وصل هادیهای مربوطه است که به صورت داخلی درون مکانیزم یا ساختار چراغ قرار میگیرند . این کنتاکتها با نامهای X1 و X2 مشخص میشوند .
ترمینالهای این چراغ سیگنال که برای اتصال سیمها مورد استفاده قرار میگیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیمها بهره میگیرند . این ترمینالها دارای اندازههای مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند . اندازه ترمینالهایی که برای اتصال سیم با سرسیم مورد استفاده قرار میگیرند حداکثر 2×1.5 mm² و اندازه ترمینالهای مورد استفاده برای اتصال سیمهای بدون سرسیم 1×0.22 تا 2×2.5 mm² میباشد .
ولتاژ تغذیه نامی این چراغ سیگنال 24 ولت در برق مستقیم (DC) و متناوب (AC) میباشد که قابل بهره برداری در فرکانسهای 50 و 60 هرتز است .
محدوده ولتاژ تغذیه در این وسیله برای ولتاژ مستقیم (DC) 19.2 تا 30 ولت و برای ولتاژ متناوب (AC) 21.6 تا 26.4 تعیین شده است . ولتاژ عایقی در این چراغ سیگنال 250 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین میکند . جریان مصرفی این وسیله 18 میلیآمپر تعیین شده است .
طول عمر این وسیله در شرایط عملیاتی در ولتاژ نامی و دمای 25 درجه سانتی گراد 100 هزار ساعت میباشد . مقاومت این وسیله در مقابل فشارهای بالا مانند نفوذ آب فشار قوی 7 میلیون پاسکال در شرایط دمایی 55 درجه سانتیگراد و فاصله 10 سانتی متری میباشد . ابعاد ظاهری این چراغ سیگنال به این شرح است : ارتفاع آنها 42 میلیمتر ، عرض 30 میلیمتر و عمق آن نیز 54 میلیمتر است . دمای محیط برای نگهداری و عملکرد برای این وسیله باید بین 40- درجه تا 70+ درجه سانتیگراد باشد .
این نوع چراغ سیگنال XB5 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید میشوند . درجههای حفاظت IP66 ، IP67 ، IP69 و IP69K برای محافظت این وسیله برقرار است .
رنگ |
بدون رنگ شفاف (سفارشی) |
---|---|
نوع حباب LED |
LED یکپارچه |
عمر کاری |
100 هزار ساعت |
برند |
اشنایدر الکتریک |
---|---|
رنج محصول |
Harmony XB5 |
نوع قطعه |
چراغ سیگنال |
جنس قاب |
پلاستیک خاکستری تیره |
قطر جای نصب |
22 میلیمتر |
نوع سری |
استاندارد |
شکل سر سیگنال |
گرد |
رنگ |
بدون رنگ شفاف (سفارشی) |
اطلاعات اضافی اپراتور |
با لنز مسطح |
منبع نور |
LED |
نوع حباب LED |
LED یکپارچه |
ولتاژ تغذیه نامی |
24 ولت AC/DC |
ارتفاع محصول |
42 میلیمتر |
عرض محصول |
30 میلیمتر |
عمق محصول |
54 میلیمتر |
وزن |
38 گرم |
روش اتصال |
ترمینال پیچی |
ولتاژ عایق نامی (ui) |
250 ولت |
آستانه شکست ولتاژ موجی |
4 کیلو ولت |
نوع نوردهی |
پایدار |
جریان مصرفی |
18 میلیآمپر |
عمر کاری |
100 هزار ساعت |
تحمل در برابر صاعقه |
1 کیلو ولت |
محدوده ولتاژ تغذیه |
19 الی 30 ولت DC و 21 الی 26 ولت AC |
دمای محیط انبار |
40- الی 70 درجه سانتیگراد |
دمای محیط هنگام کارکرد |
40- الی 70 درجه سانتیگراد |
استاندارد IP |
IP66, IP67, IP69, IP69k |
گواهی استاندارد محصول |
CSA, UL listed |
مقاومت در برابر لرزش |
5gn در فرکانس 12 الی 500 هرتز |
مقاومت در برابر شوک |
30gn در مدت 18 میلیثانیه |
مقاومت در برابر میدان مغناطیسی |
10 ولت بر متر |
مقاومت در برابر تخلیهی الکترو استاتیک |
6 کیلو ولت بر روی کنتاکت, 8 کیلو ولت در هوای آزاد |
جذب الکترومغناطیس |
کلاس B |
تعداد در جعبه |
1 عدد |
تعداد در کارتن |
1200 |
