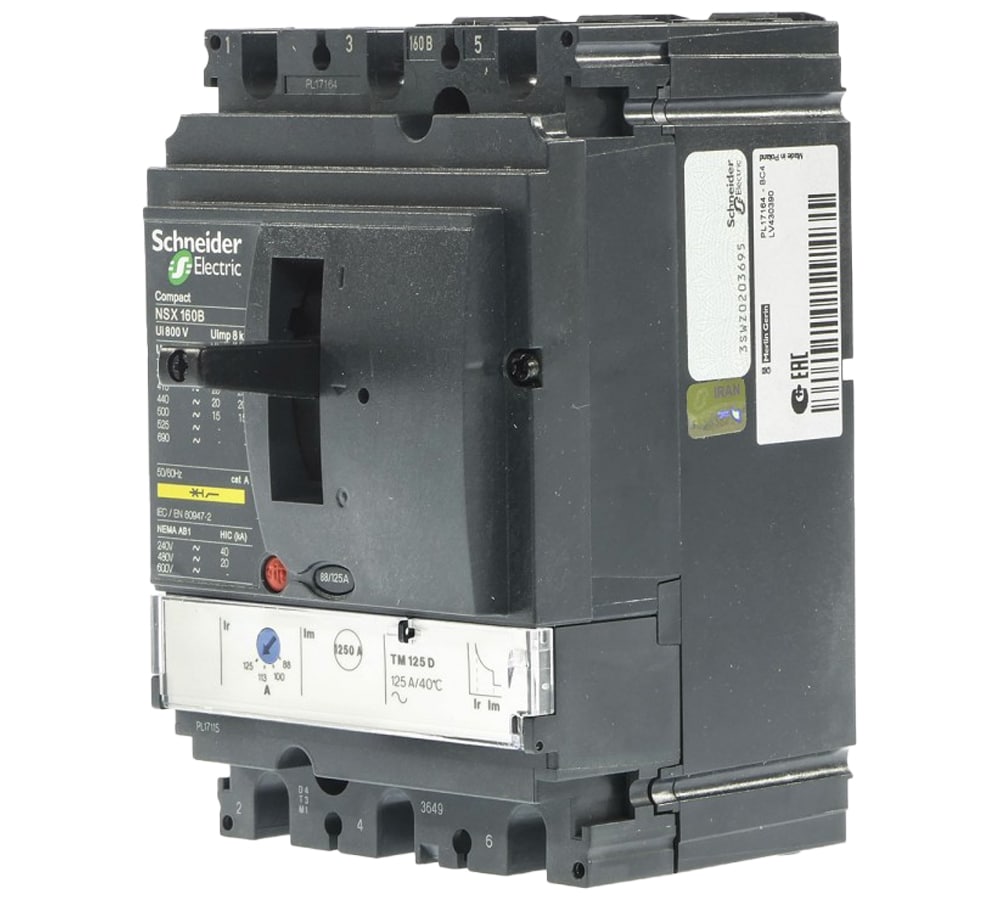

کلید اتوماتیک سه‌ پل 125 آمپر 36kA اشنایدر LV430631

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

  • رنج جریان : 125 آمپر
  • قدرت قطع : 25 کیلو آمپر
  • نوع کلید : سه‌پل و قابل تنظیم
  • ابعاد محصول : 86*161*105
  • نوع شبکه برق : AC
  • سری محصول : NSX125F

5,500,000تومان

ویدیو محصول

توضیحات محصول

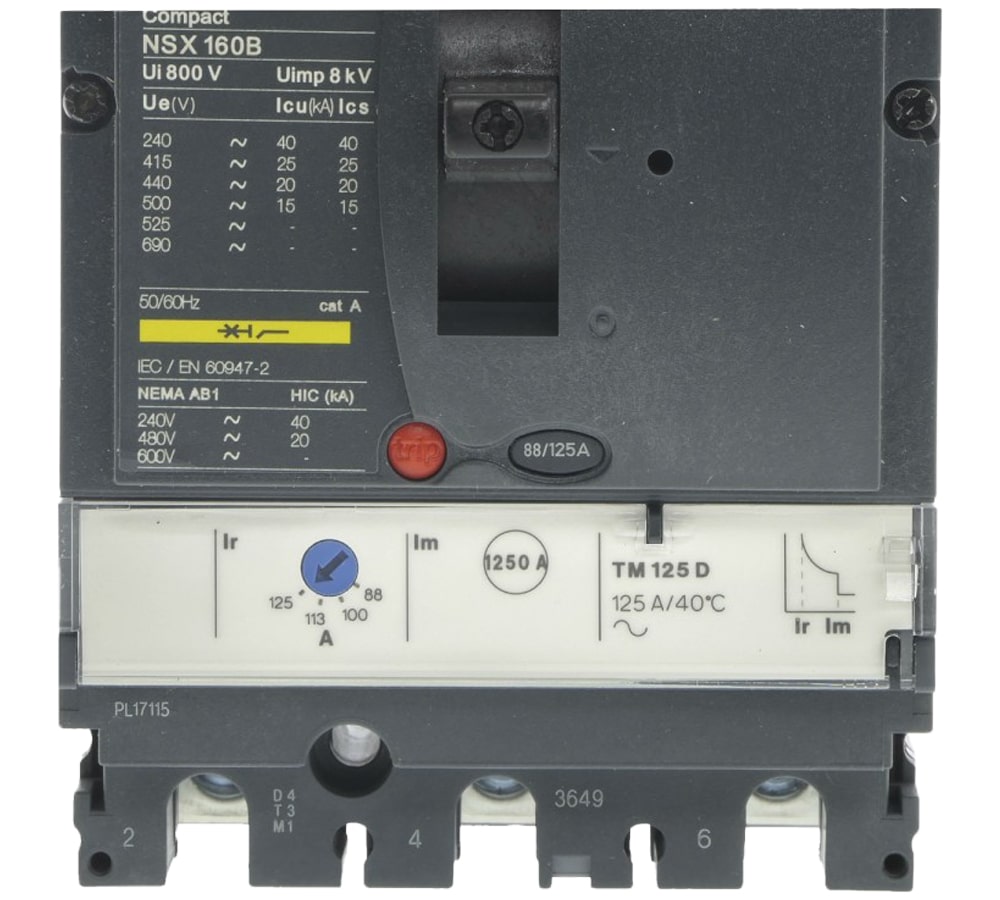

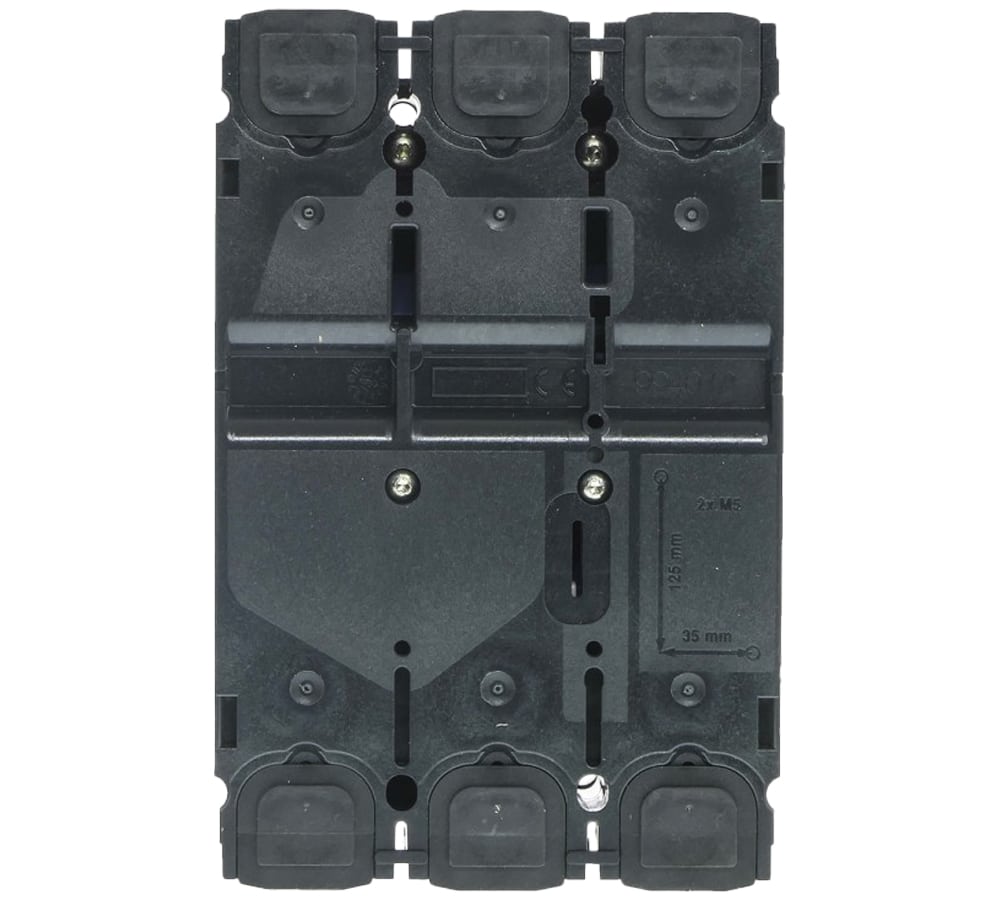

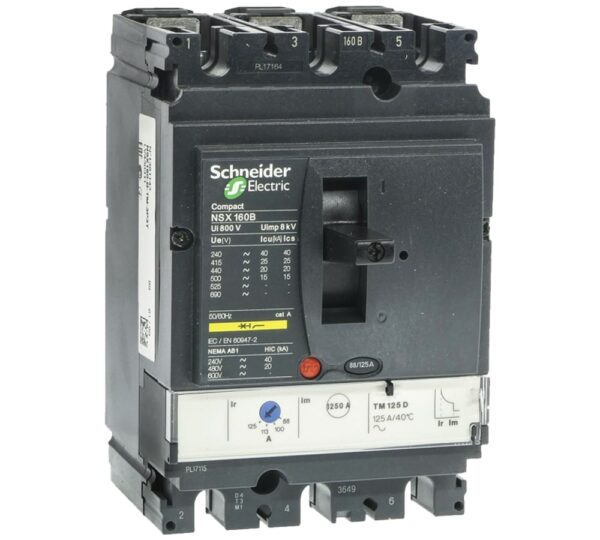

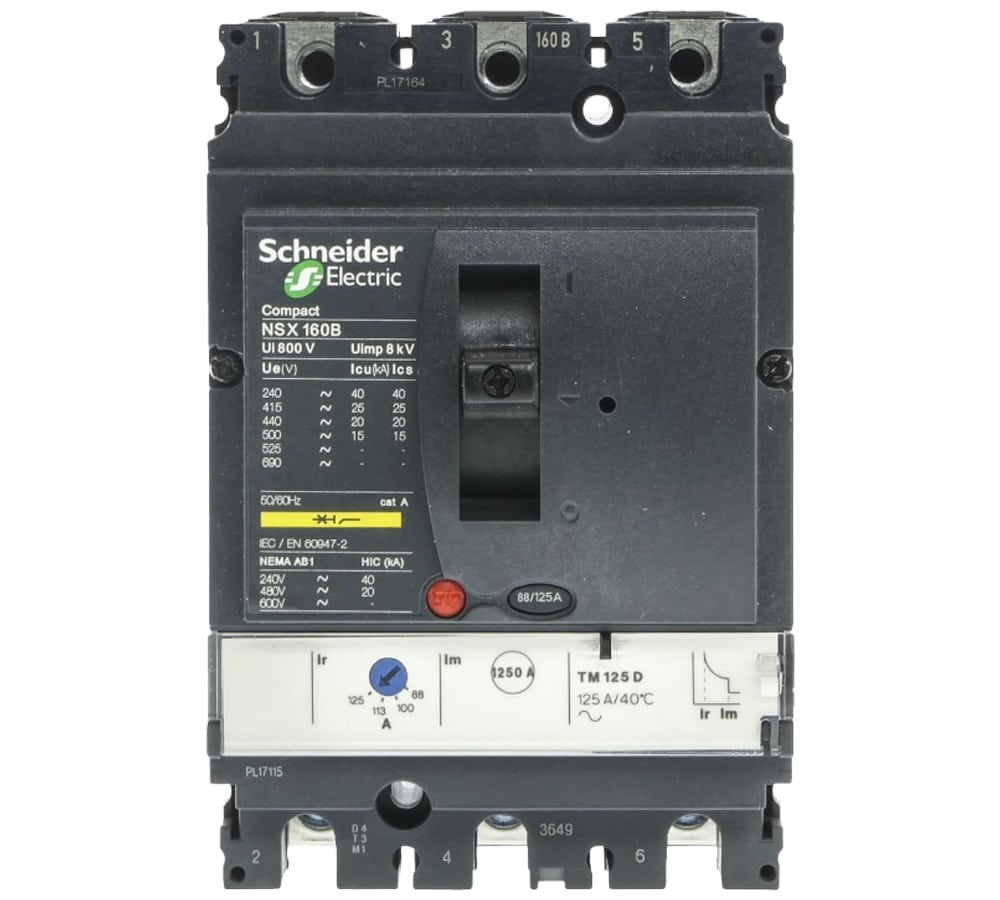

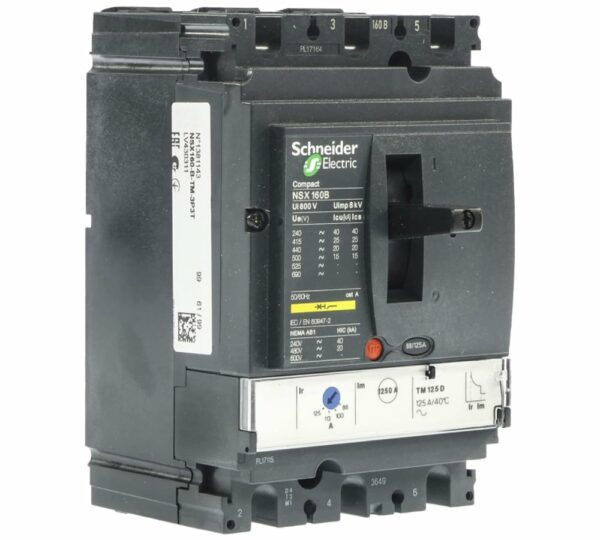

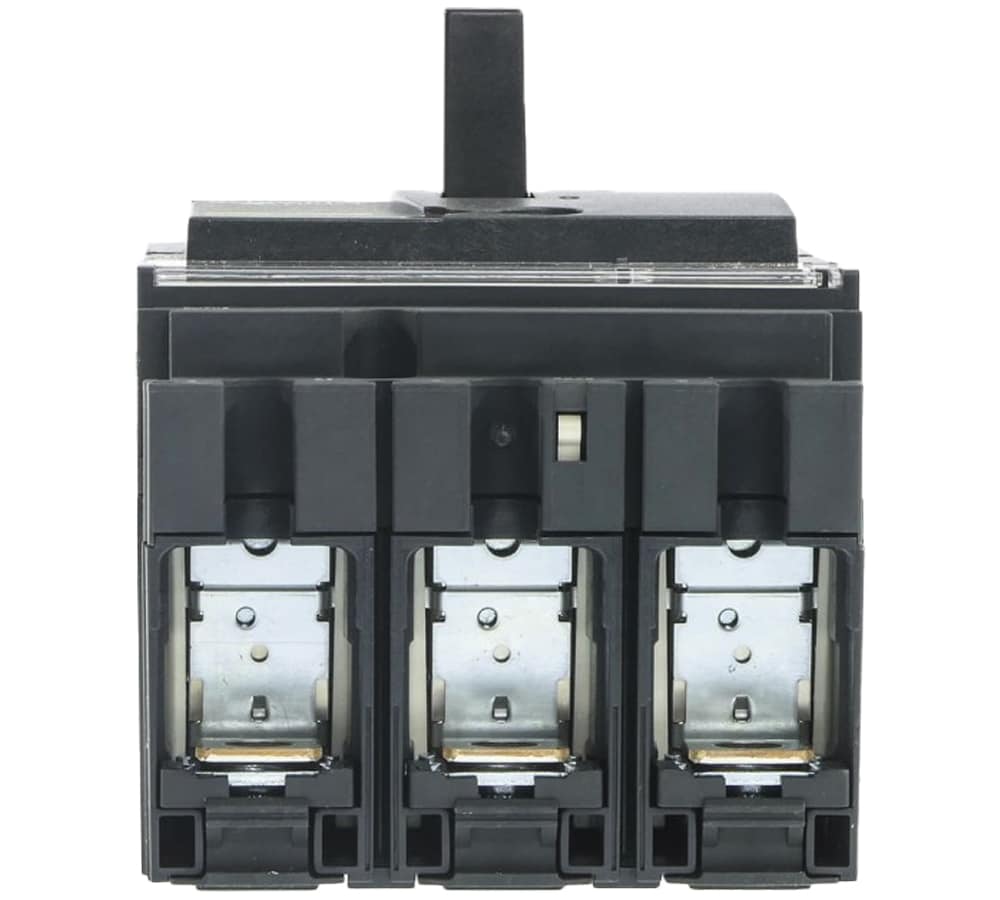

کلید اتوماتیک اشنایدر کد LV430631

کلیدهای اتوماتیک اشنایدر از جمله برندهای برتر و پر تنوع در بین کلیدهای خودکار تولید شده در جهان هستند که در سطوح ولتاژ مختلف و برای حفاظت در برابر انواع جریان‌های اتصال کوتاه و اضافه بار در مدارهای بزرگ و کوچک مورد استفاده قرار می‌گیرند.

کلید اتوماتیک سه‌پل 125 آمپر 36 کیلوآمپر برند اشنایدر کد LV430631 یکی از انواع کلیدهای اتوماتیک کمپکت است که برای حفاظت در مدارهای فشار ضعیف و فشار متوسط به کار گرفته می‌شود. این وسیله با نام اختصاری NSX160F شناخته می‌شود.

  • مشخصات ولتاژ

کلید اتوماتیک برند اشنایدر کد LV430631 در سطح ولتاژ شبکه 415 ولت متناوب (AC) به کار گرفته شده و متناسب با فرکانس شبکه 50 هرتز و 60 هرتز طراحی و ساخته می‌شود. ولتاژ نامی عملیاتی این کلید 690 ولت با همین فرکانس می‌باشد.

این وسیله با ولتاژ عایق نامی 800 ولت در شبکه برق متناوب تولید می‌شود. به این معنی که تا این مقدار ولتاژ، شکست عایقی در این کلید اتفاق نمی‌افتد. همچنین کلید اتوماتیک LV430631 قابلیت تحمل ولتاژ ضربه نامی تا 8 کیلوولت را دارد. (ولتاژ ضربه ، حداکثر ولتاژ غیر عادی‌ای است که به صورت یک پالس یا لحظه‌ای در اثر عواملی مانند صاعقه و … به تجهیزات الکتریکی وارد شده و تجهیزات الکتریکی بدون آسیب دیدن قادر به کار کردن در آن هستند.)

  • مشخصات جریان

کلید اتوماتیک اشنایدر کد LV430631 در جریان نامی 125 آمپر قابل بهره‌برداری است. این مقدار جریان در شرایط دمایی 40 درجه سانتی‌گراد برقرار است. بنابراین تغییرات زیاد دما عملکرد این وسیله را تحت تاثیر قرار خواهد داد.

قدرت قطع اتصال کوتاه در کلیدهای اتوماتیک با دو پارامتر مشخص شده است:
1- مقدار جریان اتصال کوتاهی است که کلید اتوماتیک می‌تواند بارها بدون آسیب دیدن در یک ولتاژ عملیاتی مشخص آن را قطع کند که با علامت اختصاری (Ics) نشان داده می‌شود.
2- مقدار جریان اتصال کوتاهی است که کلید اتوماتیک فقط یک بار قادر به قطع کردن آن است و از آن پس، دیگر کلید قابل استفاده نخواهد بود. این مقدار، قدرت قطع نهایی کلید نامیده شده و با علامت اختصاری (Icu) مشخص می‌شود.

در کلید اتوماتیک اشنایدر کد LV430631 قدرت قطع اتصال کوتاه (Ics) در ولتاژهای مختلف، متفاوت است. این پارامتر از سطح ولتاژ 220 ولت فشار ضعیف تا  690 ولت فشار متوسط بین مقادیر 85 کیلوآمپر تا 8 کیلو آمپر است. هرچه سطح ولتاژ بالاتر رود، قدرت قطع اتصال کوتاه کلید اتوماتیک کم‌تر می‌شود.

علاوه بر این قدرت قطع نهایی این کلید (Icu) نیز در ولتاژهای مختلف دارای مقادیر متفاوتی است که از سطح ولتاژ 220 ولت تا 690 ولت بین 85 کیلوآمپر تا 10 کیلوآمپر می‌باشد.

به طور کلی این کلید اتوماتیک دارای قدرت قطع 36 کیلوآمپر در ولتاژ 415 ولت است.
– این کلید دارای قابلیت تنظیم مقدار جریان حفاظت شده طولانی مدت می‌باشد.

  • مشخصات حفاظتی، شرایط دمایی و طول عمر

– کلید اتوماتیک اشنایدر کد LV430631 از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP40 تامین شده است. از نظر حفاظت در برابر تنش‌های مکانیکی و ضربات نیز دارای درجه حفاظتی IK07 می‌باشد.

– محدوده دمای عملیاتی این وسیله بین 25- درجه و 70+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری آن بین 50- تا 85+ درجه سانتی‌گراد تعیین شده است.

– طول عمر این وسیله از نظر الکتریکی تابع سطح ولتاژ عملیاتی است. طول عمر الکتریکی این کلید از 7500 سیکل تا 40 هزار سیکل است که با افزایش سطح ولتاژ، طول عمر نیز کم‌تر خواهد شد.
طول عمر مکانیکی کلید اتوماتیک اشنایدر کد LV430631 برابر با 40 هزار سیکل است.

سوالات متداول

جزییات محصول

کد کالا

LV430311

برند

اشنایدر الکتریک

کشور سازنده

فرانسه

نوع کلید

سه‌پل و قابل تنظیم

سری محصول

compact NSX

رنج جریان (A)

125 آمپر

نوع شبکه برق

AC

فرکانس

50/60 هرتز

سطح عملکرد

25 کیلو آمپر در 415 ولت AC

ولتاژ نامی (ue)

۶۹۰ ولت

ولتاژ عایق نامی (ui)

800 ولت

حداکثر ولتاژ ضربه‌ای قابل تحمل (Uimp)

8 کیلو‌ ولت

دسته بندی کاربری

Category A

عمر مفید

40000 بار قطع و وصل

حداکثر دما برای عملکرد درست

70 درجه سانتی‌گراد

حداقل دما برای عملکرد درست

25- درجه سانتی گراد

تعداد در جعبه

1 عدد

تعداد در کارتن

12 عدد

طول محصول

105 میلی‌متر

عرض محصول

161 میلی‌متر

عمق محصول

86 میلی‌متر

وزن

2.2 کیلوگرم

ضمانت

18 ماه
