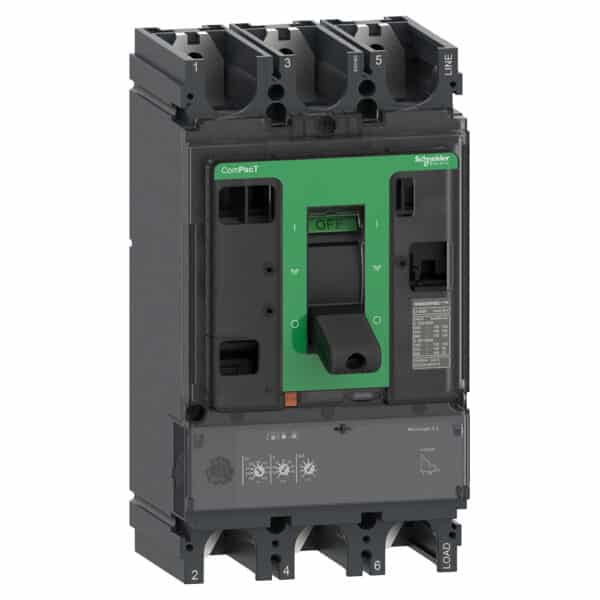

کلید اتوماتیک سه پل 630 آمپر 50kA اشنایدر C63N32D630

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

39,700,000تومان

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی کلید اتوماتیک کد C63N32D630

  • اهداف و کاربرد

کلیدهای اتوماتیک اشنایدر از جمله برندهای برتر و پر تنوع در بین کلیدهای خودکار تولید شده در جهان هستند که در سطوح ولتاژ مختلف و برای حفاظت در برابر انواع جریان‌های اتصال کوتاه و اضافه بار در مدارهای بزرگ و کوچک مورد استفاده قرار می‌گیرند.

کلید اتوماتیک سه‌پل برند اشنایدر کد C63N32D630 یکی از انواع کلیدهای اتوماتیک کمپکت است که برای حفاظت در مدارهای فشار ضعیف و فشار متوسط به کار گرفته می‌شود. این وسیله با نام اختصاری NSX630N شناخته می‌شود. این وسیله دارای سه‌پل برای قطع و وصل فاز است که برای سیستم‌های سه‌فاز کاربردهای مختلفی می‌تواند داشته باشد.

کارایی این نوع کلیدها چه از نظر حفاظت و چه از نظر تامین ایمنی، در برابر اتصال کوتاه و اضافه بار است که یکی از موثرترین و کارآمدترین تجهیزات حفاظتی مدار به شمار می‌روند. علاوه بر این نمایش انواع خطاها و تنظیمات جریان و تشخیص برطرف شدن خطا از امکانات این نوع کلید اتوماتیک می‌باشد.

از این کلیدها می‌توان به عنوان ایزولاتور نیز استفاده کرد.

  • مشخصات ولتاژ

کلید اتوماتیک برند اشنایدر کد C63N32D630 سطح ولتاژ شبکه 415 ولت متناوب (AC) به کار گرفته شده و متناسب با فرکانس شبکه 50 هرتز و 60 هرتز طراحی و ساخته می‌شود. ولتاژ نامی عملیاتی این کلید 690 ولت با همین فرکانس می‌باشد.

این وسیله با ولتاژ عایق نامی 800 ولت در شبکه برق متناوب تولید می‌شود. به این معنی که تا این مقدار ولتاژ، شکست عایقی در این کلید اتفاق نمی‌افتد. همچنین کلید اتوماتیک C63N32D630 قابلیت تحمل ولتاژ ضربه نامی تا 8 کیلوولت را دارد. (ولتاژ ضربه حداکثر ولتاژ غیر عادی‌ای است که به صورت یک پالس یا لحظه‌ای در اثر عواملی مانند صاعقه و … به تجهیزات الکتریکی وارد شده و تجهیزات الکتریکی بدون آسیب دیدن قادر به کار کردن در آن هستند).

  • مشخصات جریان و قدرت قطع

کلید اتوماتیک اشنایدر کد C63N32D630 در جریان نامی 630 آمپر قابل بهره‌برداری است. این مقدار جریان در شرایط دمایی 40 درجه سانتی‌گراد برقرار است. بنابراین تغییرات زیاد دما عملکرد این وسیله را تحت تاثیر قرار خواهد داد.

قدرت قطع اتصال کوتاه در کلیدهای اتوماتیک با دو پارامتر مشخص شده است.

یکی مقدار جریان اتصال کوتاهی است که کلید اتوماتیک می‌تواند بارها بدون آسیب دیدن در یک ولتاژ عملیاتی مشخص آن را قطع کند که با علامت اختصاری (Ics) نشان داده می‌شود و دیگری مقدار جریان اتصال کوتاهی است که کلید اتوماتیک فقط یک بار قادر به قطع کردن آن است و از آن پس دیگر کلید قابل استفاده نخواهد بود. این مقدار، قدرت قطع نهایی کلید نامیده شده و با علامت اختصاری (Icu) مشخص می‌شود.

در کلید اتوماتیک اشنایدر کد C63N32D630 قدرت قطع اتصال کوتاه (Ics) در ولتاژهای مختلف، متفاوت است. این پارامتر از سطح ولتاژ 220 ولت فشار ضعیف تا 690 ولت فشار متوسط بین مقادیر 85 کیلوآمپر تا 10 کیلوآمپر است. هرچه سطح ولتاژ بالاتر رود، قدرت قطع اتصال کوتاه کلید اتوماتیک کم‌تر می‌شود.

علاوه بر این قدرت قطع نهایی این کلید (Icu) نیز در ولتاژهای مختلف دارای مقادیر متفاوتی است که از سطح ولتاژ 220 ولت تا 690 ولت بین 85 کیلوآمپر تا 10 کیلوآمپر می‌باشد.

به طور کلی این کلید اتوماتیک دارای قدرت قطع 50 کیلوآمپر در ولتاژ 415 ولت است.

این کلید دارای قابلیت تنظیم مقدار جریان حفاظت شده طولانی مدت و جریان نامی می‌باشد.

  • عملکرد

کلید اتوماتیک اشنایدر C63N32D630 از دسته بریکرهای الکترونیکی می‌باشد. به این معنی که دارای یونیت تریپ الکترونیکی بوده و برای انجام تنظیمات محافظت لحظه‌ای، طولانی مدت و کوتاه مدت در نظر گرفته شده است.

  • مشخصات حفاظتی، شرایط دمایی و طول عمر

کلید اتوماتیک اشنایدر کد C63N32D630 از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP40 تامین شده است. از نظر حفاظت در برابر تنش‌های مکانیکی و ضربات نیز دارای درجه حفاظتی IK07 می‌باشد.

محدوده دمای عملیاتی این وسیله بین 25- درجه و 70+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری آن بین 50- تا 85+ درجه سانتی‌گراد تعیین شده است.

طول عمر این وسیله از نظر الکتریکی تابع سطح ولتاژ عملیاتی است. طول عمر الکتریکی این کلید از 2 هزار سیکل تا 8 هزار سیکل است که با افزایش سطح ولتاژ، طول عمر نیز کم‌تر خواهد شد.

طول عمر مکانیکی کلید اتوماتیک اشنایدر کد C63N32D630 برابر با 15 هزار سیکل است.

سوالات متداول

جزییات محصول

نام کوتاه

NSX630N

نوع محصول

مدارشکن یا قطع کننده مدار

کاربرد دستگاه

سیستم توزیع

پل

3 پل

پل‌های محافظت شده

3D

جریان نامی

630 آمپر در 40 درجه سانتی‌گراد

ولتاژ عملیاتی نامی

690 ولت AC

نوع شبکه

AC

فرکانس شبکه

60/50 هرتز

قابلیت به کارگیری به عنوان جداکننده

دارد، مطابق با استاندارد EN/IEC 60947-2

دسته بندی استفاده

دسته A

قدرت قطع نهایی

85 کیلوآمپر در 240/220 ولت AC مطابق با استاندارد IEC 60947-2
50 کیلوآمپر در 415/380 ولت AC مطابق با استاندارد IEC 60947-2
42 کیلوآمپر در 440 ولت AC مطابق با استاندارد IEC 60947-2
30 کیلوآمپر در 500 ولت AC مطابق با استاندارد IEC 60947-2
22 کیلوآمپر در 525 ولت AC مطابق با استاندارد IEC 60947-2
10 کیلوآمپر در 690/660 ولت AC مطابق با استاندارد IEC 60947-2
50 کیلوآمپر در 480 ولت AC مطابق با استاندارد UL 508

سطح عملکرد

N 50 kA 415 V AC

نام واحد قطع

MicroLogic 2.3

تکنولوژی واحد قطع

الکترونیکی

حفاظت ولحد قطع

LSoI

نوع کنترل

تاگل

حالت نصب

ثابت

ولتاژ عایقی نامی

800 ولت AC

ولتاژ ضربه

8 کیلوولت

قدرت قطع نامی

85 کیلوآمپر در 240/220 ولت AC مطابق با استاندارد IEC 60947-2
50 کیلوآمپر در 415/380 ولت AC مطابق با استاندارد IEC 60947-2
42 کیلوآمپر در 440 ولت AC مطابق با استاندارد IEC 60947-2
30 کیلوآمپر در 500 ولت AC مطابق با استاندارد IEC 60947-2
11 کیلوآمپر در 525 ولت AC مطابق با استاندارد IEC 60947-2
10 کیلوآمپر در 690/660 ولت AC مطابق با استاندارد IEC 60947-2

دوام مکانیکی

15000 سیکل

دوام الکتریکی

8000 سیکل در 440 ولت با نصف جریان نامی
4000 سیکل در 440 ولت با جریان نامی
6000 سیکل در 690 ولت با نصف جریان نامی
2000 سیکل در 690 ولت با جریان نامی

تلفات توان در هر پل

39.69 وات

تکیه گاه نصب

بک پلیت

موقعیت نصب

افقی و عمودی
صفحه پشتی، تخت

اتصال سمت بالا

جلو

اتصال سمت کوتاه

جلو

پیچ اتصال

45 میلی‌متر

نوع حفاظت

L : برای حفاظت اضافه بار (طولانی مدت)
So : برای حفاظت اتصال کوتاه کوتاه مدت با تاخیر ثابت
I : برای حفاظت فوری اتصال کوتاه

تنظیمات پیشروی طولانی مدت جریان اضافه بار Ir (حفاظت حرارتی)

با قابلیت 9 تنظیم

دامنه تنظیم حفاظت طولانی مدت جریان اضافه بارIr

250 تا 630 آمپر

تنظیمات تاخیر حفاظت طولانی مدت جریان اضافه بار tr

ثابت (غیر قابل تغییر)

دامنه تنظیمات میزان تاخیر حفاظت طولانی مدت اضافه بار tr

400 ثانیه در 1.5 برابر جریان اضافه بار
16 ثانیه در 6 برابر جریان اضافه بار
11 ثانیه در 7.2 برابر جریان اضافه بار

حافظه حرارتی

20 دقیقه قبل و بعد تحریک

تنظیمات حفاظت کوتاه مدت افزایش جریان اتصال کوتاه Isd

با قابلیت 9 تنظیم

دامنه تنظیمات حفاظت کوتاه مدت افزایش جریان اتصال کوتاه Isd

1.5 تا 10 برابر جریان اضافه بار

تنظیمات تاخیر حفاظت کوتاه مدت اتصال کوتاه tsd

ثابت (غیر قابل تغییر)

تنظیمات حفاظت افزایش لحظه ای جریان Ii

ثابت (غیرقابل تغییر)

دامنه حفاظت افزایش لحظه ای جریان Ii

6900 آمپر

حفاظت نشتی زمین

ندارد

انتخاب زون یا منطقه به صورت پیوسته

ندارد

تعداد چفت‌ها برای اتصال لوازم جانبی برقی

6

سیگنال دهی موضعی

چراغ LED چشمک زن سبز برای آماده به کار
چراغ LED 105%Ir (قرمز) برای اضافه بار
چراغ LED، 90% Ir (نارنجی) برای اضافه بار

عرض

140 میلی متر

ارتفاع

255 میلی متر

عمق

110 میلی متر

وزن خالص

6.2 کیلوگرم

استانداردها

EN/IEC 60947

گواهینامه‌ها

CCC
EAC
Marine

دسته بندی اضافه ولتاژ

کلاس 2

کلاس حفاظت شوک الکتریکی

کلاس 2

درجه آلودگی

درجه 3 مطابق با استاندارد IEC 60664-1

درجه حفاظت IP

IP40 مطابق با استاندارد IEC 60529

درجه حفاظت IK

IK07 مطابق با استاندارد IEC 62262

دمای محیط برای بهره برداری

25- تا 70 درجه سانتی‌گراد

دمای محیط برای نگهداری یا انبار

50- تا 85 درجه سانتی‌گراد

رطوبت نسبی

0 تا 95 درصد

ارتفاع عملیاتی نسبت به سطح دریا

0 تا 2000 متر بدون کاهش مقادیر نامی
2000 تا 5000 متر با کاهش مقادیر نامی
