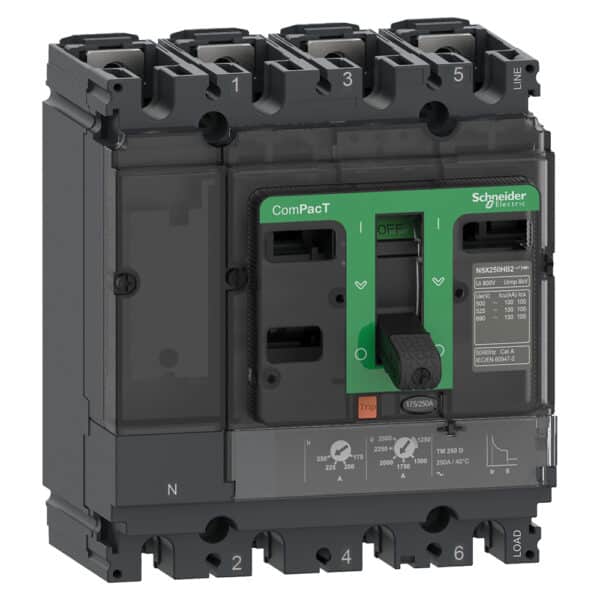

کلید اتوماتیک چهار پل 80 آمپر 50kA اشنایدر C10N6TM080

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی کلید اتوماتیک کد C10N6TM080

  • اهداف و کاربرد

کلیدهای اتوماتیک اشنایدر از جمله برندهای برتر و پر تنوع در بین کلیدهای خودکار تولید شده در جهان هستند که در سطوح ولتاژ مختلف و برای حفاظت در برابر انواع جریان‌های اتصال کوتاه و اضافه بار در مدارهای بزرگ و کوچک مورد استفاده قرار می‌گیرند.

کلید اتوماتیک چهارپل برند اشنایدر کد C10N6TM080 یکی از انواع کلیدهای اتوماتیک کمپکت است که برای حفاظت در مدارهای فشار ضعیف و فشار متوسط به کار گرفته می‌شود. این وسیله با نام اختصاری NSX100N شناخته می‌شود. این وسیله چهارپل، دارای سه پل برای قطع و وصل فاز و یک پل برای قطع و وصل هادی نول است که برای سیستم‌های سه‌فاز کاربردهای مختلفی می‌تواند داشته باشد. این کلید فاقد حفاظت نول می‌باشد.

پل مربوط به هادی نول در این دستگاه در قسمت سمت چپ آن در نظر گرفته شده است.

کارایی این نوع کلیدها چه از نظر حفاظت و چه از نظر تامین ایمنی، در برابر اتصال کوتاه و اضافه بار است که یکی از موثرترین و کارآمدترین تجهیزات حفاظتی مدار به شمار می‌روند. علاوه بر این نمایش انواع خطاها و تنظیمات جریان و تشخیص برطرف شدن خطا از امکانات این نوع کلید اتوماتیک می‌باشد.

از این کلیدها می‌توان به عنوان ایزولاتور نیز استفاده کرد.

  • مشخصات ولتاژ

کلید اتوماتیک برند اشنایدر کد C10N6TM080 در سطح ولتاژ شبکه 415 ولت متناوب (AC) به کار گرفته شده و متناسب با فرکانس شبکه 50 هرتز و 60 هرتز طراحی و ساخته می‌شود. ولتاژ نامی عملیاتی این کلید 690 ولت با همین فرکانس می‌باشد.

این وسیله با ولتاژ عایق نامی 800 ولت در شبکه برق متناوب تولید می‌شود. به این معنی که تا این مقدار ولتاژ، شکست عایقی در این کلید اتفاق نمی‌افتد. همچنین کلید اتوماتیک C10N6TM080 قابلیت تحمل ولتاژ ضربه نامی تا 8 کیلوولت را دارد. (ولتاژ ضربه حداکثر ولتاژ غیر عادی‌ای است که به صورت یک پالس یا لحظه‌ای در اثر عواملی مانند صاعقه و … به تجهیزات الکتریکی وارد شده و تجهیزات الکتریکی بدون آسیب دیدن قادر به کار کردن در آن هستند).

  • مشخصات جریان و قدرت قطع

کلید اتوماتیک اشنایدر کد C10N6TM080 در جریان نامی 80 آمپر قابل بهره‌برداری است. این مقدار جریان در شرایط دمایی 40 درجه سانتی‌گراد برقرار است. بنابراین تغییرات زیاد دما عملکرد این وسیله را تحت تاثیر قرار خواهد داد.

قدرت قطع اتصال کوتاه در کلیدهای اتوماتیک با دو پارامتر مشخص شده است.

یکی مقدار جریان اتصال کوتاهی است که کلید اتوماتیک می‌تواند بارها بدون آسیب دیدن در یک ولتاژ عملیاتی مشخص آن را قطع کند که با علامت اختصاری (Ics) نشان داده می‌شود و دیگری مقدار جریان اتصال کوتاهی است که کلید اتوماتیک فقط یک بار قادر به قطع کردن آن است و از آن پس دیگر کلید قابل استفاده نخواهد بود. این مقدار، قدرت قطع نهایی کلید نامیده شده و با علامت اختصاری (Icu) مشخص می‌شود.

در کلید اتوماتیک اشنایدر کد C10N6TM080 قدرت قطع اتصال کوتاه (Ics) در ولتاژهای مختلف، متفاوت است. این پارامتر از سطح ولتاژ 220 ولت فشار ضعیف تا 690 ولت فشار متوسط بین مقادیر 90 کیلوآمپر تا 10 کیلوآمپر است. هرچه سطح ولتاژ بالاتر رود، قدرت قطع اتصال کوتاه کلید اتوماتیک کم‌تر می‌شود.

علاوه بر این قدرت قطع نهایی این کلید (Icu) نیز در ولتاژهای مختلف دارای مقادیر متفاوتی است که از سطح ولتاژ 220 ولت تا 690 ولت بین 90 کیلوآمپر تا 10 کیلوآمپر می‌باشد.

به طور کلی این کلید اتوماتیک دارای قدرت قطع 50 کیلوآمپر در ولتاژ 415 ولت است.

این کلید دارای قابلیت تنظیم مقدار جریان حفاظت شده طولانی مدت و جریان نامی می‌باشد.

  • مکانیزم

کلید اتوماتیک اشنایدر C10N6TM080 از دسته بریکرهای حرارتی مغناطیسی می‌باشد. با توجه به این خاصیت برای استفاده در حفاظت اضافه بار و اتصال کوتاه مناسب است. به دلیل بالا بودن شدت جریان اتصال کوتاه و نیاز به قطع سریع‌تر مدار، از خاصیت مغناطیسی در این کلید بهره گرفته شده است. اضافه بار نیز به واسطه خاصیت حرارتی این وسیله قطع می‌شود.

  • مشخصات حفاظتی، شرایط دمایی و طول عمر

کلید اتوماتیک اشنایدر کد C10N6TM080 از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP40 تامین شده است. از نظر حفاظت در برابر تنش‌های مکانیکی و ضربات نیز دارای درجه حفاظتی IK07 می‌باشد.

محدوده دمای عملیاتی این وسیله بین 25- درجه و 70+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری آن بین 50- تا 85+ درجه سانتی‌گراد تعیین شده است.

طول عمر این وسیله از نظر الکتریکی تابع سطح ولتاژ عملیاتی است. طول عمر الکتریکی این کلید از 10 هزار سیکل تا 50 هزار سیکل است که با افزایش سطح ولتاژ، طول عمر نیز کم‌تر خواهد شد.

طول عمر مکانیکی کلید اتوماتیک اشنایدر کد C10N6TM080 برابر با 50 هزار سیکل است.

سوالات متداول

جزییات محصول

نام کوتاه

NSX100N

نوع محصول

مدارشکن یا قطع کننده مدار

کاربرد دستگاه

سیستم توزیع

پل

4 پل

پل‌های محافظت شده

3D

موقعیت خنثی

چپ

جریان نامی

80 آمپر در 40 درجه سانتی‌گراد

ولتاژ عملیاتی نامی

690 ولت AC

نوع شبکه

AC

فرکانس شبکه

60/50 هرتز

قابلیت به کارگیری به عنوان جداکننده

دارد، مطابق با استاندارد EN/IEC 60947-2

دسته بندی استفاده

دسته A

قدرت قطع نهایی

90 کیلوآمپر در 240/220 ولت AC مطابق با استاندارد IEC 60947-2
50 کیلوآمپر در 415/380 ولت AC مطابق با استاندارد IEC 60947-2
50 کیلوآمپر در 440 ولت AC مطابق با استاندارد IEC 60947-2
36 کیلوآمپر در 500 ولت AC مطابق با استاندارد IEC 60947-2
35 کیلوآمپر در 525 ولت AC مطابق با استاندارد IEC 60947-2
10 کیلوآمپر در 690/660 ولت AC مطابق با استاندارد IEC 60947-2

سطح عملکرد

N 50 kA 415 V AC

نام واحد قطع

TM-D

تکنولوژی واحد قطع

حرارتی – مغناطیسی

حفاظت واحد قطع

LI

نوع کنترل

تاگل

حالت نصب

ثابت

ولتاژ عایقی نامی

800 ولت AC

ولتاژ ضربه

8 کیلوولت

قدرت قطع نامی

90 کیلوآمپر در 240/220 ولت AC مطابق با استاندارد IEC 60947-2
50 کیلوآمپر در 415/380 ولت AC مطابق با استاندارد IEC 60947-2
50 کیلوآمپر در 440 ولت AC مطابق با استاندارد IEC 60947-2
36 کیلوآمپر در 500 ولت AC مطابق با استاندارد IEC 60947-2
35 کیلوآمپر در 525 ولت AC مطابق با استاندارد IEC 60947-2
10 کیلوآمپر در 690/660 ولت AC مطابق با استاندارد IEC 60947-2

دوام مکانیکی

50000 سیکل

دوام الکتریکی

5000 سیکل در 440 ولت با نصف جریان نامی
30000 سیکل در 440 ولت با جریان نامی
20000 سیکل در 690 ولت با نصف جریان نامی
10000 سیکل در 690 ولت با جریان نامی

تلفات توان در هر پل

8.77 وات

تکیه گاه نصب

بک پلیت

موقعیت نصب

عمودی و افقی
وجه پشت تخت

اتصال بالا

از جلو

اتصال پایین

از جلو

پیچ اتصال

35 میلی‌متری

نوع حفاظت

L : برای حفاظت اضافه بار (حرارتی)
I : برای حفاظت اتصال کوتاه (مغناطیسی)

جریان نامی واحد قطع

80 آمپر در 40 درجه سانتی‌گراد

تنظیمات پیشروی طولانی مدت جریان اضافه بار Ir (حفاظت حرارتی)

قابل تنظیم

دامنه تنظیم حفاظت طولانی مدت جریان اضافه بارIr

0.7 تا 1 برابر جریان نامی

تنظیمات تاخیر حفاظت طولانی مدت جریان اضافه بار Ir

ثابت (غیر قابل تغییر)

تنظیمات میزان تاخیر حفاظت طولانی مدت اضافه بار tr

120 تا 400 ثانیه در 1.5 برابر جریان نامی
15 ثانیه در 6 برابر جریان اضافه بار

تنظیمات حفاظت خنثی

فاقد حفاظت (3D)

تنظیمات حفاظت افزایش لحظه ای جریان Ii

ثابت (غیر قابل تغییر)

دامنه حفاظت افزایش لحظه ای جریان Ii

640 آمپر

حفاظت نشتی زمین

ندارد

تعداد چفت‌های اتصال لوازم جانبی الکتریکی

5

عرض

140 میلی متر

ارتفاع

161 میلی متر

عمق

86 میلی متر

وزن خالص

2.4 کیلوگرم

استانداردها

EN/IEC 60947

گواهینامه‌ها

CCC
EAC
Marine

دسته بندی اضافه ولتاژ

کلاس 2

کلاس حفاظت شوک الکتریکی

کلاس 2

درجه آلودگی

درجه 3 مطابق با استاندارد IEC 60664-1

درجه حفاظت IP

IP40 مطابق با استاندارد IEC 60529

درجه حفاظت IK

IK07 مطابق با استاندارد IEC 62262

دمای محیط برای بهره برداری

25- تا 70 درجه سانتی‌گراد

دمای محیط برای نگهداری یا انبار

50- تا 85 درجه سانتی‌گراد

رطوبت نسبی

0 تا 95 درصد

ارتفاع عملیاتی نسبت به سطح دریا

0 تا 2000 متر بدون کاهش مقادیر نامی
2000 تا 5000 متر با کاهش مقادیر نامی
