کلید جرثقیل تک سرعته هشت دکمه برند اشنایدر الکتریک کد XACA871

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

7,184,222تومان

توضیحات محصول

این کلیدها از جمله کلیدهای فرمان در صنعت برق می‌باشند . از کلید جرثقیل برای راه اندازی ، کنترل و توقف انواع جرثقیل‌های سقفی ، آویزان ، بالابرهای ساختمانی و … استفاده می‌شود که از طریق یک کابل به جرثقیل وصل می‌شوند . این کلیدها معمولا روی تابلو ، دیوار و یا حتی در مجاورت خود بالابر یا جرثقیل (بسته به نیاز و شرایط و نوع جرثقیل) تعبیه شده و فرمان کنترل دستگاه از این نقطه صادر می شود . این کلیدها ، بسته به کاربرد آنها دارای تعداد فرمان‌های مشخصی هستند . تعداد فرمان‌های این کلیدها با توجه به نوع جرثقیل و کاربردی که از آن‌ها انتظار داریم می تواند 2 ، 4 ، 6 ، 8 ، 12 و یا بیشتر هم باشد که این فرمان‌ها بر اساس اینترلاک‌هایی که در درون این کلیدها وجود دارد دسته‌بندی می‌شود و تعداد این فرمان‌ها با تعداد دکمه های روی آن مشخص می شود .

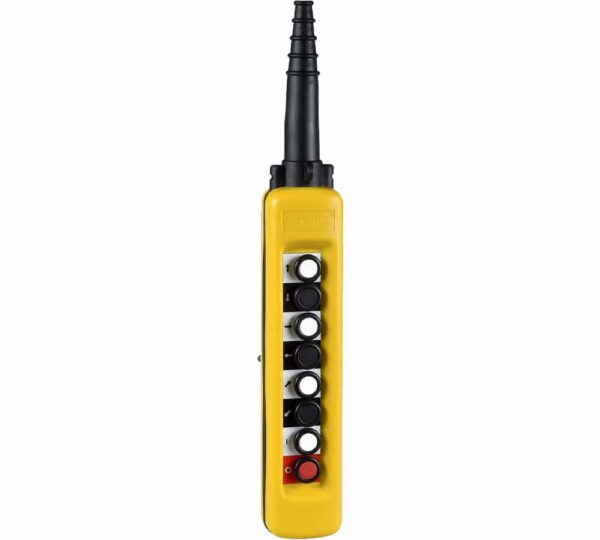

کلید جرثقیل کد XACA871 در صنعت بانام مخفف XACA شناخته می‌شوند . قاب یا بدنه این کلید از جنس پلی پروپیلن بوده و دارای رنگ زرد است . این نوع کلید جرثقیل برای کنترل حرکت انواع جرثقیل‌های تک‌سرعته به کار گرفته می‌شود . از موارد استفاده این نوع کلید برای کنترل حرکت انواع جرثقیل‌های سقفی ، جرثقیل‌های برجی ، بالابرهای ثابت و … اشاره کرد . جهت حرکت جرثقیل توسط شش عدد پوش باتن یا شستی فشاری که بر روی بدنه کلید تعبیه شده است تغییر می‌یابد . این کلید جرثقیل دارای شش جهت است که جرثقیل را در شش جهت اصلی بالا ، پایین ، راست ، چپ و دو جهت جلو و عقب هم حرکت می‌دهد . دو عدد پوش باتن نیز برای استارت و استپ موتور جرثقیل در نظر گرفته شده است که با علایم مخصوص مشخص شده‌اند . پوش باتن مربوط به استپ موتور علاوه بر علامت صفر یا (O) در کنار خود ، دارای رنگ قرمز نیز می‌باشد تا به راحتی قابل تشخیص باشد .

این کلید برای صدور فرمان تغییر جهت جرثقیل برای هر یک از پوش‌باتن‌های خود دارای یک کنتاکت باز (NO : Normally Open) است که با فشرده شدن پوش باتن وصل شده و جریان برق را به موتور جرثقیل هدایت می‌کند . همچنین یک جفت کنتاکت بسته برای شستی اضطراری در نظر گرفته شده است . کنتاکت‌های باز در درون کلید با ارقام 13 و 14 کنتاکت بسته با ارقام 11 و 12 مشخص شده‌اند . اینترلاک درونی بین هر جفت کنتاکت در این کلیدها مکانیکی می‌باشد . عملکرد این نوع کلید جرثقیل از نظر سرعت وصل و قطع به صورت آرام است که بتوان به راحتی حرکت جرثقیل را کنترل نمود .

ترمینال‌های این کلید که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند . این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند . اندازه ترمینال‌هایی که برای اتصال سیم بدون سرسیم مورد استفاده قرار می‌گیرند 1×0.5 تا 1×2.5 میلی‌متر مربع و اندازه ترمینال‌های مورد استفاده برای اتصال سیم‌های با سرسیم 1×0.5 تا 2×1.5 می‌باشد .

اتصال این نوع کلید با جرثقیل از طریق کابل برقرار می‌شود . این کلید دارای درپوش لاستیکی برای ورود کابل است که به صورت پلکانی برای کابل‌های با قطر 8 تا 26 میلی‌متر دارای ظرفیت می‌باشد . جریان حرارتی معمولی در این کلید 10 آمپر می‌باشد . ولتاژ عایقی نامی این نوع کلید جرثقیل 600 ولت است که عدم شکست عایقی تا این مقدار را تضمین می‌کند . این وسیله از نظر حفاظت اضافه ولتاژ در کلاس 2 قرار دارد . به این معنی که در رده حفاظت اضافه ولتاژ برای دستگاه‌های نصب ثابت با ولتاژهای سیستم‌های تک‌فاز یا خانگی و … قرار می‌گیرند .

حداکثر مقاومت بین ترمینال‌های این کلید 25 مگا اهم است . دوام مکانیکی کلید جرثقیل XACA871 تعداد 1 میلیون سیکل است . به این معنی که تا 1 میلیون دفعه قطع و وصل شستی‌های آن قابل استفاده بوده و آسیبی نخواهد دید . دمای محیط در شرایط کار یا عملیاتی این وسیله باید بین 25- درجه تا 70+ درجه سانتی‌گراد و دمای محیط برای نگهداری آن باید بین 40- تا 70+ درجه سانتی‌گراد باشد . این کلید جرثقیل در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند . درجه‌ حفاظت IP65 برای محافظت این وسیله برقرار است . از نظر حفاظت در برابر تنش‌های مکانیکی مانند ضربات ، پارگی و … نیز دارای درجه‌بندی IK08 می‌باشد .

اطلاعات محصول

اطلاعات کلی

رنگ

زرد

جزئیات

رنج محصول

Harmony XAC

نوع قطعه

کلید جرثقیل

سری محصول

XACA

نوع ایستگاه کنترلی

دوبل مجزا

جنس بدنه

پلی‌پروپیلن

نوع مدار الکتریکی

مدار فرمان/کنترل

تیپ بدنه

یکپارچه آماده استفاده

کاربرد ایستگاه کنترل/فرمان

کنترل موتور تک سرعته

ترکیب ایستگاه کنترل/فرمان

8 پوش باتن

نوع شستی کنترل

شستی اول ، 1 عدد کنتاکت نرمال باز ، بالا/کند, شستی پنجم ، 1 عدد کنتاکت نرمال باز ، جلو/کند, شستی چهارم ، 1 عدد کنتاکت نرمال باز ، چپ/کند, شستی دوم ، 1 عدد کنتاکت نرمال باز ، پایین/کند, شستی سوم ، 1 عدد کنتاکت نرمال باز ، راست/کند, شستی ششم ، 1 عدد کنتاکت نرمال باز ، عقب/کند, شستی هشتم ، 1 عدد کنتاکت نرمال بسته ، شستی استوپ, شستی هفتم ، 1 عدد کنتاکت نرمال باز ، شستی استارت

قابلیت انطباق پذیری محصول

کنتاکت ZB2BE101 برای هر جهت ( به استثنا کلید هشتم )

اینترلاک مکانیکی

دارای اینترلاک مکانیکی بین هر دو جفت کنتاکت

رنگ

زرد

روش اتصال

ترمینال پیچی

استاندارد ها

CSA C22.2 No 14, EN/IEC 60204-32, EN/IEC 60947-5-1, UL 508

گواهی استاندارد محصول

CCC, GOST

دسته‌بندی حفاظتی

TH

دمای محیط هنگام کارکرد

25- الی 70 درجه سانتی‌گراد

دمای محیط انبار

40- الی 70 درجه سانتی‌گراد

مقاومت در برابر لرزش

15gn در فرکانس 10 تا 500 هرتز

مقاومت در برابر شوک

100gn

دسته‌بندی حفاظت در برابر اضافه ولتاژ

کلاس 2

استاندارد IP

IP65

سیکل کاری مکانیکی

1 میلیون سیکل

ورودی کابل

درپوش لاستیکی با ورودی پله‌ای سایز 8 الی 26 میلی‌متر

جریان قابل عبور از محفظه

10 آمپر

ولتاژ عایق نامی (ui)

600 ولت

آستانه شکست ولتاژ موجی

6 کیلو ولت

عملکرد کنتاکت

قطع آهسته

حداکثر مقاومت الکتریکی بین ترمینال‌ها

25 مگا اهم

میزان نیروی فشاری برای عملکرد

10 نیوتن, 8 نیوتون برای کلید هشتم

حفاظت اتصال کوتاه

10 آمپر

توان کاری نامی

40 وات

وزن

940 گرم

تعداد در جعبه

1 عدد

تعداد در کارتن

42 عدد
