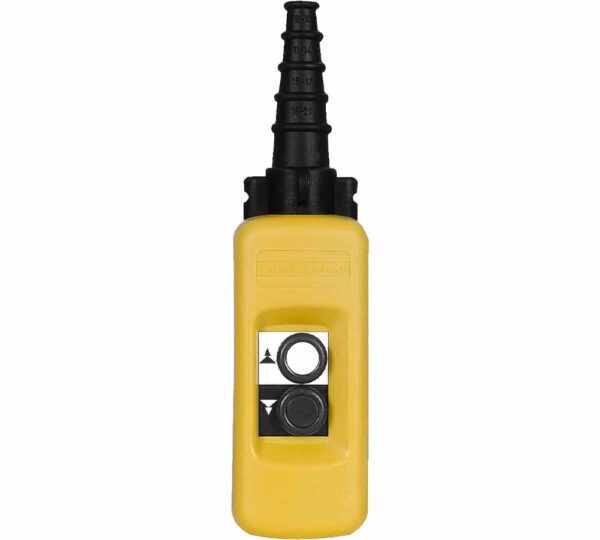

کلید جرثقیل دو دکمه دو سرعت اشنایدر XACA291

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

3,700,000تومان

ویدیو محصول

توضیحات محصول

ویژگي‌های فنی کلید جرثقیل اشنایدر کد XACA291

  • اهداف و کاربرد

این کلیدهای جرثقیل اشنایدر کد XACA291 جمله کلیدهای فرمان در صنعت برق می‌باشند. از کلید جرثقیل برای راه اندازی، کنترل و توقف انواع جرثقیل‌های سقفی، آویزان، بالابرهای ساختمانی و … استفاده می‌شود که از طریق یک کابل به جرثقیل وصل می‌شوند.

این کلیدها معمولا روی تابلو، دیوار و یا حتی در مجاورت خود بالابر یا جرثقیل (بسته به نیاز و شرایط و نوع جرثقیل) تعبیه شده و فرمان کنترل دستگاه از این نقطه صادر می‌شود.

کلید جرثقیل کد XACA291 در صنعت بانام مخفف XACA شناخته می‌شوند. این نوع کلید جرثقیل برای کنترل حرکت انواع جرثقیل‌های دو ‌سرعته به کار گرفته می‌شود.

از موارد استفاده این نوع کلید برای کنترل حرکت انواع جرثقیل‌های سقفی، جرثقیل‌های برجی، بالابرهای ثابت و … اشاره کرد.

  • مشخصات شستی و بدنه

در این کلید جهت حرکت جرثقیل توسط 2 عدد پوش باتن یا شستی فشاری که بر روی بدنه کلید تعبیه شده است تغییر می‌یابد. این کلید جرثقیل دارای 2 جهت است که جرثقیل را به صورت پیش فرض در 2 جهت اصلی بالا و پایین حرکت می‌دهد.

قاب یا بدنه این کلید از جنس پلی پروپیلن بوده و دارای رنگ زرد است.

عملکرد پوش باتن‌های تعبیه شده بر روی این کلید به این گونه است که هر پوش باتن هم زمان با فرمان حرکت جرثقیل در جهت خاص، دارای سه حالت برای کنترل سرعت آرام و سریع‌تر و یک حالت برای توقف جرثقیل است.

  • کنتاکت‌ها و ترمینال‌ها

کلید جرثقیل XACA291 برای صدور فرمان تغییر جهت جرثقیل برای هر یک از پوش‌باتن‌های خود دارای دو جفت کنتاکت باز (NO: Normally Open) است که با هر بار فشردن شستی و بسته شدن کنتاکت‌های مربوطه و عوض شدن کنتاکت‌ها، سرعت حرکت جرثقیل را تغییر می‌دهد. همچنین یک جفت کنتاکت بسته برای توقف جرثقیل برای هر پوش باتن در نظر گرفته شده است. کنتاکت‌های باز در ساختار هر پوش باتن این نوع کلید جرثقیل با ارقام 13-14 و 23-24 یا 33-34 و کنتاکت بسته نیز با ارقام 11-12 یا 21-22 مشخص شده‌اند. اینترلاک درونی بین هر جفت کنتاکت در این کلیدها مکانیکی می‌باشد.

ترمینال‌های این کلید که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

  • ارتباطات

ارتباط این نوع کلید با جرثقیل از طریق کابل برقرار می‌شود. این کلید دارای درپوش لاستیکی برای ورود کابل است که به صورت پلکانی برای کابل‌های با قطر 8 تا 26 میلی‌متر دارای ظرفیت می‌باشد.

  • مشخصات ولتاژ، جریان و مقاومت

جریان حرارتی معمولی در این کلید 10 آمپر می‌باشد.

ولتاژ عایقی نامی کلید جرثقیل XACA291 برابر 600 ولت است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

این وسیله از نظر حفاظت اضافه ولتاژ در کلاس 2 قرار دارد. به این معنی که در رده حفاظت اضافه ولتاژ برای دستگاه‌های نصب ثابت با ولتاژهای سیستم‌های تک‌فاز یا خانگی و … قرار می‌گیرند.

حداکثر مقاومت بین ترمینال‌های این کلید 25 مگا اهم است.

  • دوام و طول عمر

دوام مکانیکی کلید جرثقیل XACA291 تعداد 1,000,000 سیکل است. به این معنی که تا 1,000,000 دفعه قطع و وصل شستی‌های آن قابل استفاده بوده و آسیبی نخواهد دید.

  • مشخصات حفاظتی و نگهداری

دمای محیط در شرایط کار یا عملیاتی این وسیله باید بین 25- درجه تا 70+ درجه سانتی‌گراد و دمای محیط برای نگهداری آن باید بین 40- تا 70+ درجه سانتی‌گراد باشد.

کلید جرثقیل اشنایدر کد XACA291 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند. درجه‌ حفاظت IP65 برای محافظت این وسیله برقرار است.

از نظر حفاظت در برابر تنش‌های مکانیکی مانند ضربات، پارگی و … نیز دارای درجه‌بندی IK08 می‌باشد.

سوالات متداول

اطلاعات کلی

رنگ

زرد

جزییات محصول

رنج محصول

Harmony XAC

نوع قطعه

کلید جرثقیل

سری محصول

XACA

نوع ایستگاه کنترلی

دوبل مجزا

جنس بدنه

پلی‌پروپیلن

نوع مدار الکتریکی

مدار فرمان/کنترل

تیپ بدنه

یکپارچه آماده استفاده

کاربرد ایستگاه کنترل/فرمان

کنترل موتور 2 سرعته

ترکیب ایستگاه کنترل/فرمان

2 پوش باتن

نوع شستی کنترل

شستی اول ، 1 عدد کنتاکت نرمال بسته + 2 عدد کنتاکت نرمال باز ، بالا/تند و کند

,

شستی دوم ، 1 عدد کنتاکت نرمال بسته + 2 عدد کنتاکت نرمال باز ، پایین/تند و کند

قابلیت انطباق پذیری محصول

کنتاکت XENG1191 برای هر جهت

اینترلاک مکانیکی

دارای اینترلاک مکانیکی

رنگ

زرد

روش اتصال

ترمینال پیچی

استاندارد ها

CSA C22.2 No 14

,

EN/IEC 60204-32

,

EN/IEC 60947-5-1

,

UL 508

گواهی استاندارد محصول

CCC

,

GOST

دسته‌بندی حفاظتی

TH

دمای محیط هنگام کارکرد

25- الی 70 درجه سانتی‌گراد

دمای محیط انبار

40- الی 70 درجه سانتی‌گراد

مقاومت در برابر لرزش

15gn در فرکانس 10 تا 500 هرتز

مقاومت در برابر شوک

100gn

دسته‌بندی حفاظت در برابر اضافه ولتاژ

کلاس 2

استاندارد IP

IP65

سیکل کاری مکانیکی

1 میلیون سیکل

ورودی کابل

درپوش لاستیکی با ورودی پله‌ای سایز 8 الی 26 میلی‌متر

جریان قابل عبور از محفظه

10 آمپر

ولتاژ عایق نامی (ui)

600 ولت

آستانه شکست ولتاژ موجی

6 کیلو ولت

عملکرد کنتاکت

قطع آهسته

حداکثر مقاومت الکتریکی بین ترمینال‌ها

25 مگا اهم

میزان نیروی فشاری برای عملکرد

18 نیوتون

حفاظت اتصال کوتاه

10 آمپر

توان کاری نامی

40 وات

وزن

525 گرم

تعداد در جعبه

1 عدد
