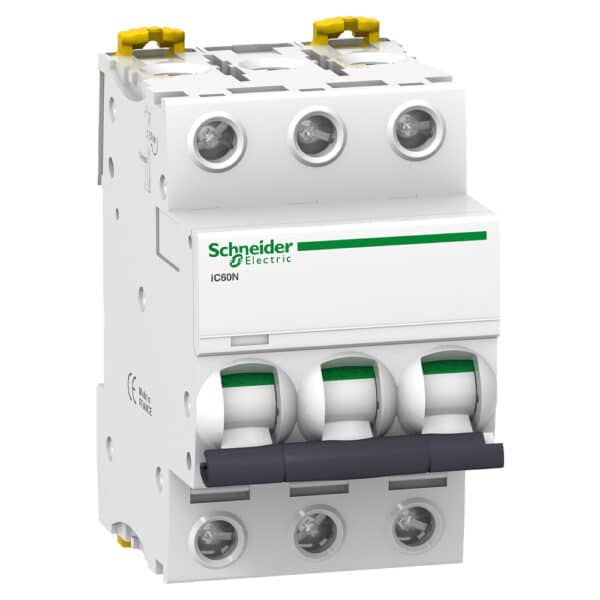

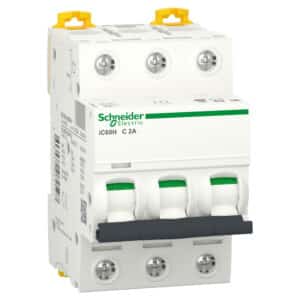

کلید مینیاتوری سه پل 2 آمپر تیپ C اشنایدر A9F74302

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

 ویژگی‌های فنی کلید مینیاتوری اشنایدر کد A9F74302

  • اهداف و کاربرد

کلید مینیاتوری اشنایدر کد A9F74302 یک قطع‌کننده مینیاتوری سه‌پل است که برای حفاظت از مدار تک‌فاز و سه‌فاز مورد استفاده قرار می‌گیرد. این کلید مینیاتوری در صنعت با نام کوتاه IC60N شناخته می‌شود. از نظر رنج حفاظتی، این کلید در رنج Acti9 قرار دارد. حفاظت سری 9 همان آخرین سطح حفاظتی است که ایمنی بالایی را در تجهیزات حفاظتی برای ساختمان‌های مسکونی و سایر کاربری‌ها تامین می‌کند.

کاربرد این نوع کلید مینیاتوری در ولتاژهای پایین بوده و در مقابل جریان اتصال کوتاه و اضافه بار حفاظت لازم را انجام می‌دهد. در کاربری‌های خانگی، تجاری، اداری و صنعتی کوچک در سطح توزیع می‌توان از این کلید مینیاتوری بهره برد. این وسیله یک کلید مینیاتوری تیپ C بوده و از نظر سرعت عملکرد، کندکار به حساب می‌آید. بنابراین در سیستم‌های الکتریکی صنعتی و خانگی یا حفاظت از بارها و مدارهای موتوری به کار گرفته می‌شود.

با توجه به اینکه این وسیله قابلیت به کارگیری در برق DC را نیز دارد، برای حفاظت در مدارهای سیستم‌های برق مستقیم مانند انرژی تجدیدپذیر، ماشین‌آلات، اتوماسیون صنعتی، سیستم‌های کنترل و … نیز می‌تواند مورد استفاده قرار بگیرد.

  • مشخصات شبکه

کلید مینیاتوری A9F74302 یکی از کارآمدترین تجهیزات حفاظتی است که توسط کمپانی اشنایدر طراحی و ساخته شده است. این تجهیز برای حفاظت اتصال کوتاه و اضافه بار در سیستم‌های متناوب (AC) و همچنین برق مستقیم (DC) کاربرد دارد. از این رو می‌توان به طور گسترده در شبکه‌های الکتریکی مختلفی از آن استفاده کرد.

  • مکانیزم

کلید مینیاتوری اشنایدر A9F74302 از دسته بریکرهای حرارتی مغناطیسی می‌باشد. با توجه به این خاصیت برای استفاده در حفاظت اضافه بار و اتصال کوتاه مناسب است. به دلیل بالا بودن شدت جریان اتصال کوتاه و نیاز به قطع سریع‌تر مدار، از خاصیت مغناطیسی در این کلید بهره گرفته شده است. اضافه بار نیز به واسطه خاصیت حرارتی این وسیله قطع می‌شود.

  • مشخصات ولتاژ

کلید مینیاتوری برند اشنایدر کد A9F74302 تا سطح ولتاژ 400 ولت AC با فرکانس 50 و 60 هرتز مورد استفاده قرار می‌گیرد. البته این وسیله قابلیت به کار گیری در ولتاژهای مختلف و پایین‌تر در هر دو شبکه AC و DC می‌باشد.

این وسیله با ولتاژ عایق نامی 500 ولت در شبکه برق متناوب تولید می‌شود. به این معنی که تا این مقدار ولتاژ، شکست عایقی در این کلید اتفاق نمی‌افتد. همچنین کلید مینیاتوری A9F74302 قابلیت تحمل ولتاژ ضربه نامی تا 6 کیلوولت را دارد. (ولتاژ ضربه حد اکثر ولتاژ غیر عادی‌ای است که به صورت یک پالس یا لحظه‌ای در اثر عواملی مانند صاعقه و … به تجهیزات الکتریکی وارد شده و تجهیزات الکتریکی بدون آسیب دیدن قادر به کار کردن در آن هستند).

  • مشخصات جریان و قدرت قطع

کلید مینیاتوری اشنایدر کد A9F74302 در جریان نامی 2 آمپر قابل بهره‌برداری است.

قدرت قطع اتصال کوتاه در کلیدهای مینیاتوری با دو پارامتر مشخص شده است.

یکی مقدار جریان اتصال کوتاهی است که کلید می‌تواند بارها بدون آسیب دیدن در یک ولتاژ عملیاتی مشخص آن را قطع کند که با علامت اختصاری (Ics) نشان داده می‌شود و دیگری مقدار جریان اتصال کوتاهی است که کلید فقط یک بار قادر به قطع کردن آن است و از آن پس دیگر کلید قابل استفاده نخواهد بود. این مقدار، قدرت قطع نهایی کلید نامیده شده و با علامت اختصاری (Icu) مشخص می‌شود.

در کلید مینیاتوری اشنایدر کد A9F74302 قدرت قطع اتصال کوتاه (Ics) در ولتاژهای مختلف، متفاوت است. این پارامتر از سطح ولتاژ 12 ولت تا 440 ولت فشار ضعیف AC بین مقادیر 50 کیلوآمپر تا 6 کیلوآمپر است. هرچه سطح ولتاژ بالاتر رود، قدرت قطع اتصال کوتاه کلید مینیاتوری کم‌تر می‌شود.

در ولتاژ DC نیز قدرت قطع اتصال کوتاه Ics از 125 ولت تا 180 ولت برابر 10 کیلوآمپر است.

علاوه بر این قدرت قطع نهایی این کلید (Icu) نیز در ولتاژهای مختلف دارای مقادیر متفاوتی است که از سطح ولتاژ 12 ولت تا 440 ولت AC بین 50 کیلوآمپر تا 6 کیلوآمپر می‌باشد. به عنوان مشخصه اصلی قدرت قطع این کلید در ولتاژ نامی 400  ولت برابر 6 کیلوآمپر می‌باشد.

در ولتاژ DC نیز قدرت قطع نهایی برابر 10 کیلوآمپر در ولتاژ حداقل 180 ولت است.

  • مشخصات حفاظتی، شرایط دمایی

کلید مینیاتوری اشنایدر کد A9F74302 از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP20 تامین شده است.

محدوده دمای عملیاتی این وسیله بین 35- درجه و 70+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری آن بین 40- تا 85+ درجه سانتی‌گراد تعیین شده است.

  • تعداد سیکل و طول عمر

کلید مینیاتوری اشنایدر کد A9F74302 از نظر الکتریکی قابل استفاده تا 10 هزار سیکل می‌باشد. به این معنی که تا 10 هزار بار قطع و وصل در شرایط نامی از نظر الکتریکی آسیبی به این دستگاه وارد نخواهد شد.

از نظر مکانیکی نیز طول عمر این وسیله تا 20 هزار سیکل تایید شده است.

سوالات متداول

جزییات محصول

کاربرد دستگاه

توزیع

مدل

Acti9

نوع محصول

مدارشکن یا قطع کننده مینیاتوری

پل

3 پل

تعداد پل‌های محافظت شده

3

جریان نامی

2 آمپر

نوع شبکه

AC
DC

تکنولوژی واحد قطع

حرارتی – مغناطیسی

تیپ یا کد منحنی قطع

C

قدرت قطع نهایی

6000 آمپر در 400 ولت AC طبق استاندارد EN/IEC 60898-1
50 کیلوآمپر در 12 تا 60 ولت AC طبق استاندارد EN/IEC 60947-2
50 کیلوآمپر در 220 تا 240 ولت AC طبق استاندارد EN/IEC 60947-2
50 کیلوامپر در 100 تا 133 ولت AC طبق استاندارد EN/IEC 60947-2
50 کیلوآمپر در 380 تا 415 ولت AC طبق استاندارد EN/IEC 60947-2
25 کیلوآمپر در 440 ولت AC طبق استاندارد EN/IEC 60947-2
10 کیلوآمپر در حداکثر 180 ولت DC طبق استاندارد EN/IEC 60947-2

دسته بندی استفاده

دسته A طبق استاندارد EN 60947-2
دسته A طبق استاندارد IEC 60947-2

قابلیت به کارگیری به عنوان جداکننده

طبق استانداردهای زیر دارد:
EN 60898-1
EN 60947-2
IEC 60898-1
IEC 60947-2

استانداردها

EN 60947-2
IEC 60947-2
IEC 60898-1
EN 60898-1

برچسب کیفیت

NF

فرکانس شبکه

50/60 هرتز

حد تحریک مغناطیسی

8 برابر جریان نامی +/- 20 %

قدرت قطع نامی

50 کیلوآمپر، 100 درصد، 220 تا 240 ولت AC طبق استاندارد IEC 60947-2 و EN 60947-2
50 کیلوآمپر، 100 درصد، 380 تا 415 ولت AC طبق استاندارد IEC 60947-2 و EN 60947-2
25 کیلوآمپر، 100 درصد، 440 ولت AC طبق استاندارد IEC 60947-2 و EN 60947-2
50 کیلوآمپر، 100 درصد، 12 تا 133 ولت AC طبق استاندارد EN 60947-2 و IEC 60947-2
6000 آمپر، 100 درصد، 400 ولت AC طبق استاندارد IEC 60898-1 و EN 60898-1
10 کیلوآمپر، 100 درصد، 125 تا 180 ولت DC طبق استاندارد EN 60947-2 و IEC 60947-2

کلاس محدودیت

کلاس 3

ولتاژ عایقی نامی

500 ولت AC طبق استاندارد EN 60947-2
500 ولت AC طبق استاندارد IEC 60947-2

ولتاژ ضربه

6 کیلوولت طبق استاندارد EN 60947-2
6 کیلوولت طبق استاندارد IEC 60947-2

نشانگر موقعیت تماس

دارد

نوع کنترل

تاگل

سیگنال دهی موضعی

نشانگر تریپ

حالت نصب

ثابت

تکیه گاه نصب

ریل DIN

سازگاری با شینه مینیاتوری یا بلوک توزیع

بالا یا پایین: دارد

ارتفاع

85 mm

عرض

54 mm

عمق

78.5 mm

وزن خالص

0.375 kg

رنگ

سفید

دوام مکانیکی

20000 سیکل

دوام الکتریکی

10000 سیکل

طول سیم کشی

14 میلی‌متر برای اتصال بالا یا پایین

حفاظت نشتی زمین

بلوک مجزا

درجه حفاظت IP

IP20 طبق استاندارد IEC 60529
IP20 طبق استاندارد EN 60529

درجه آلودگی

درجه 3

دسته بندی اضافه ولتاژ

دسته 4

درجه گرمسیری

درجه 2

رطوبت نسبی

95 درصد در 55 درجه سانتی‌گراد

ارتفاع عملیاتی نسبت به سطح دریا

0 تا 2000 متر

دمای محیط برای بهره برداری

35- تا 70 درجه سانتی‌گراد

دمای محیط برای نگهداری یا انبار

40- تا 85 درجه سانتی‌گراد
