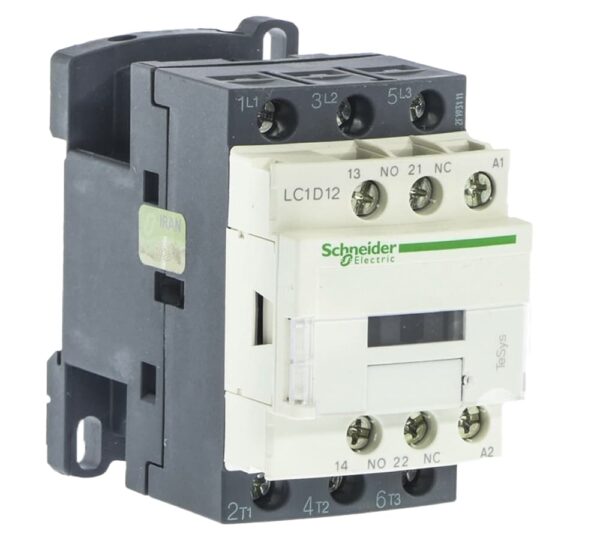

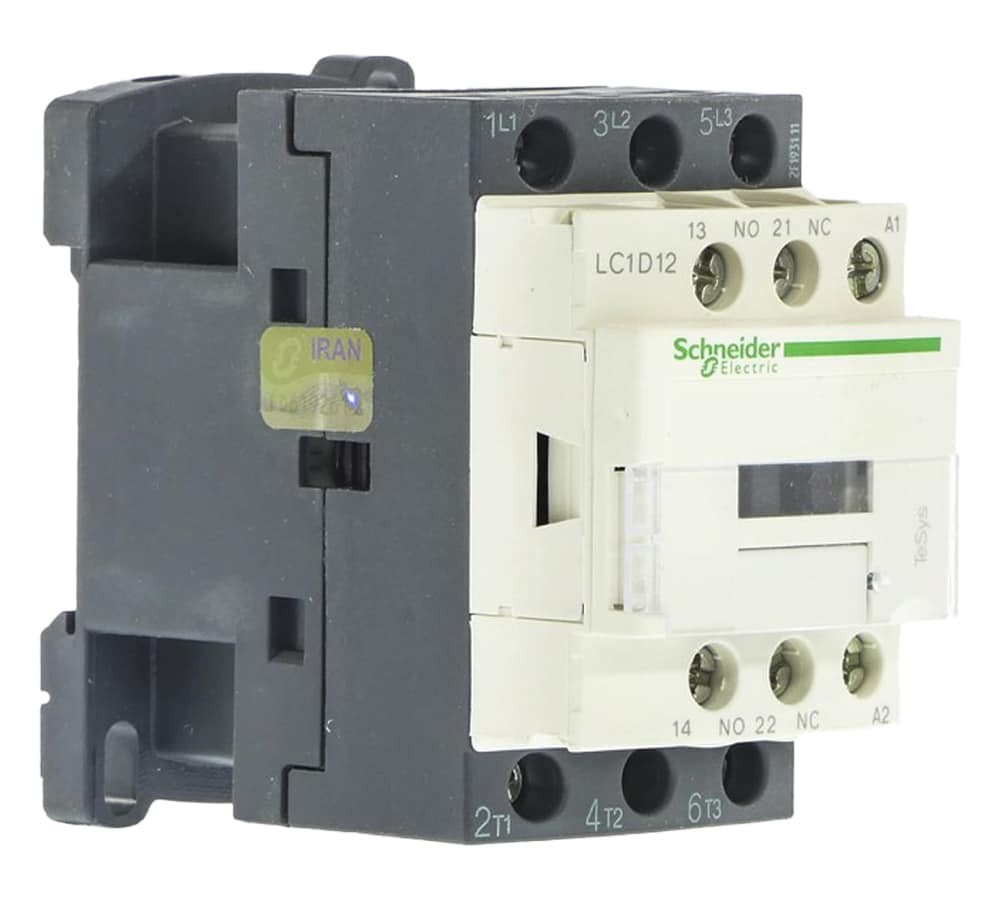

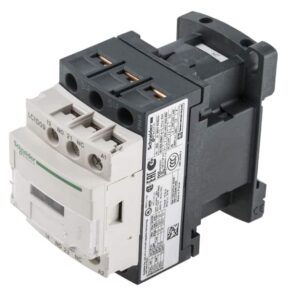

کنتاکتور سه پل 12 آمپر 220 ولت AC اشنایدر LC1D12M7

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

از کنتاکتور اشنایدر برای کنترل بارهای الکتریکی با خاصیت سلفی مانند الکتروموتورها، بارهای الکتریکی با خاصیت مقاومتی مانند سیستم های روشنایی و سایر تجهیزات الکتریکی استفاده می‌شود. کنتاکتور اشنایدر سری D با رنج جریان 9 آمپر تا 150 آمپر تولید می شود.

700,000تومان

ویدیو محصول

توضیحات محصول

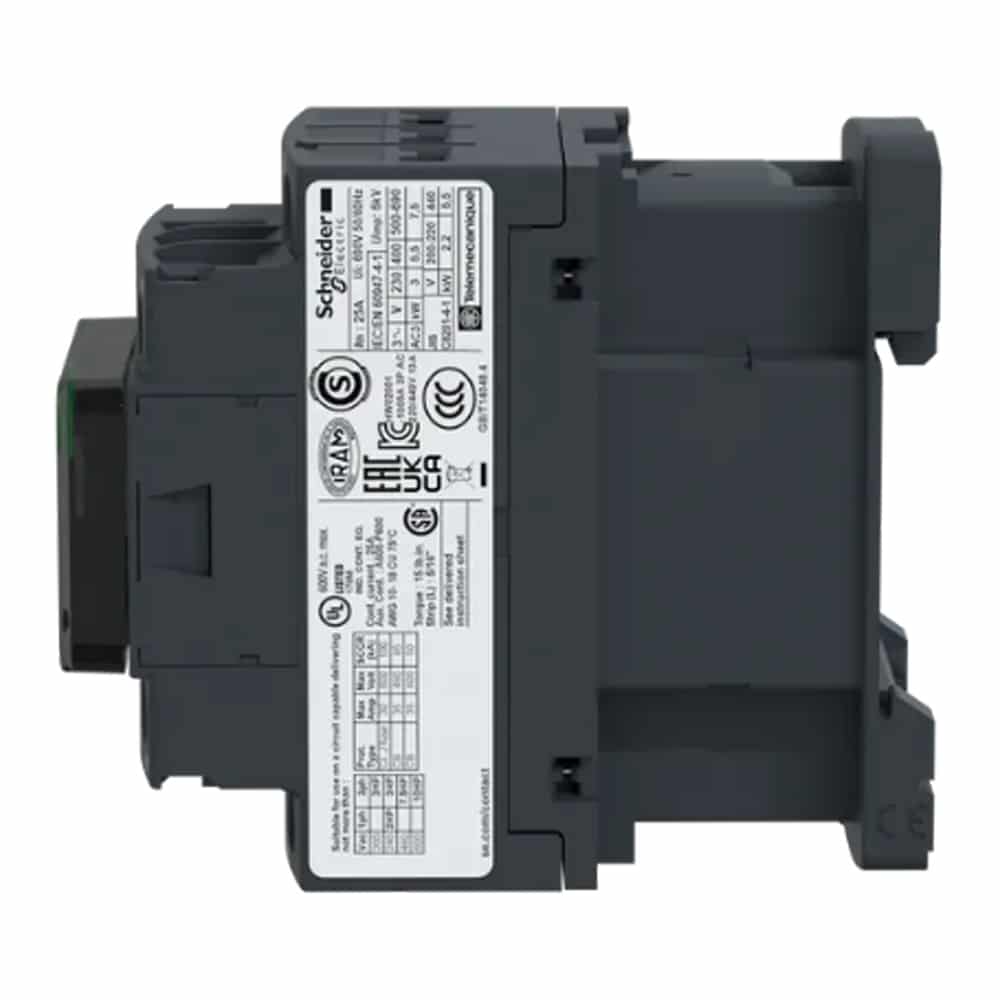

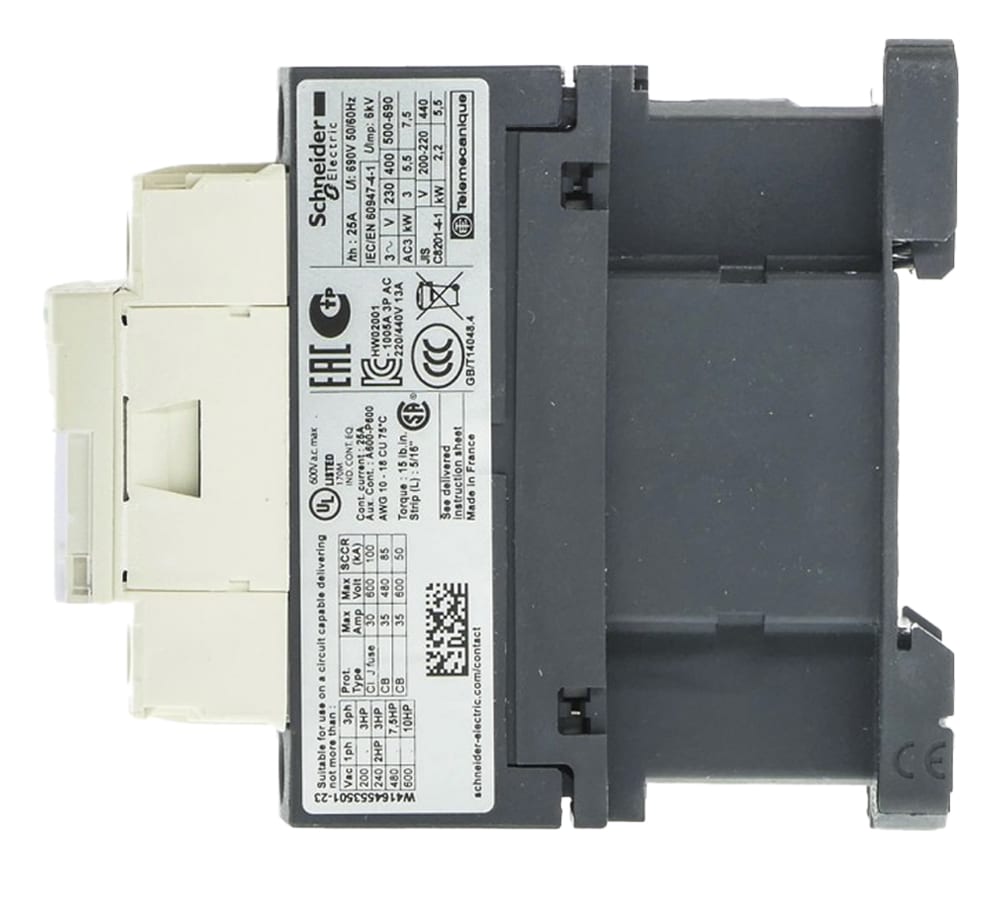

ویژگی‌های فنی کنتاکتور اشنایدر کد LC1D12M7

  • دسته‌بندی و کاربرد

کنتاکتور اشنایدر کد LC1D12M7 دارای نام اختصاری LC1D است که برای قطع و وصل و کنترل بارهای موتوری و بارهای مقاومتی مورد استفاده قرار می‌گیرد. این کنتاکتور در سیستم سه‌فاز به کار گرفته شده و در دسته‌بندی‌های AC-4 ،AC-3 ،AC-1 ،AC-3e کارایی داشته و برای انوع موتورها و بارهای مقاومتی با سیم‌پیچی‌های مختلف مناسب است.

  • مشخصات ولتاژ و جریان

کنتاکتور LC1D12M7 در سیستم برق متناوب در ولتاژ 220 ولت و با فرکانس 50 هرتز و 60 هرتز قابل بهره‌برداری می‌باشد. این کنتاکتور با ولتاژ کار نامی حداکثر تا 690 ولت متناوب و با فرکانس 25 تا 400 هرتز قابل استفاده بوده و ولتاژ مستقیم نامی حداکثری آن 300 ولت است.

ولتاژ عایقی نامی نیز در این کنتاکتور بر اساس استاندارهای مختلف، در مقادیر متفاوتی تعریف شده است. بر اساس استاندارد IEC 60947-4-1 ولتاژ عایقی برای مدار فرمان و قدرت 690 ولت و بر اساس گواهی‌نامه‌های CSA و UL ولتاژ عایقی برای هر دو مدار قدرت و فرمان برابر با 600 ولت است.

حد اکثر ولتاژ ضربه‌ای وارد به این کنتاکتور بر اساس استاندارد IEC 60947 شش کیلوولت تعریف شده است.

جریان بهره‌بردای نامی کنتاکتور LC1D12M7 با توجه به استفاده برای بارهای مقاومتی و موتوری مختلف، متفاوت می‌باشد و با در نظر گرفتن جریان هر یک از این بارها باید مورد استفاده قرار گیرد.

برای مدار قدرت با ولتاژ حداکثر 440 ولت در سطح AC-3 و AC-3e جریان عملکرد نامی آن 12 آمپر و برای مدار قدرت با ولتاژ نامی حداکثر 440 ولت در سطح AC-1 جریان عملکرد نامی 25 آمپر قابل اعمال می‌باشد. جریان عملکرد در این کنتاکتور تابع شرایط دمایی محیط نیز می‌باشد. مشخصات جریان و ولتاژ ذکر شده در دمای کمتر از 60 درجه سانتی‌گراد برقرار است.

جریان حرارتی نیز در این کنتاکتور برای مدار قدرت و مدار فرمان دارای مقادیر متفاوتی است. این جریان در مدار قدرت حد اکثر 25 آمپر و در مدار فرمان 10 آمپر می‌باشد که تابع شرایط دمایی حداکثر 60 درجه سانتی‌گراد است.

  • مشخصات امپدانس

امپدانس متوسط کنتاکتور LC1D12M7 در جریان حرارتی 25 آمپر و فرکانس 50 هرتز برابر 2.5 میلی‌‌اهم می‌باشد.

  • مشخصات توان موتور

کنتاکتور LC1D12M7 برای الکتروموتورهای با توان‌های مختلف به کار گرفته می‌شود. بر مبنای واحدهای مختلف توان الکتریکی که در دو واحد کیلووات و اسب بخار دسته‌بندی می‌شوند این کنتاکتورها برای موتورهای دارای توان از 3 کیلو‌وات تا 7.5 کیلووات و یا از 0.5 اسب بخار تا 10 اسب بخار قابل بهره‌برداری هستند. البته استفاده از این کنتاکتورها در توان‌های ذکر شده در همه نوع موتورها مجاز نیست و باید با توجه به نوع سیم‌پیچی موتور و دسته‌بندی آن‌ها مورد استفاده قرار بگیرند و مشخصه‌های کنتاکتور باید مطابق مشخصه‌های ذکر شده روی پلاک موتور باشد.

  • ترمینال‌ها، کنتاکت‌ها و اتصالات

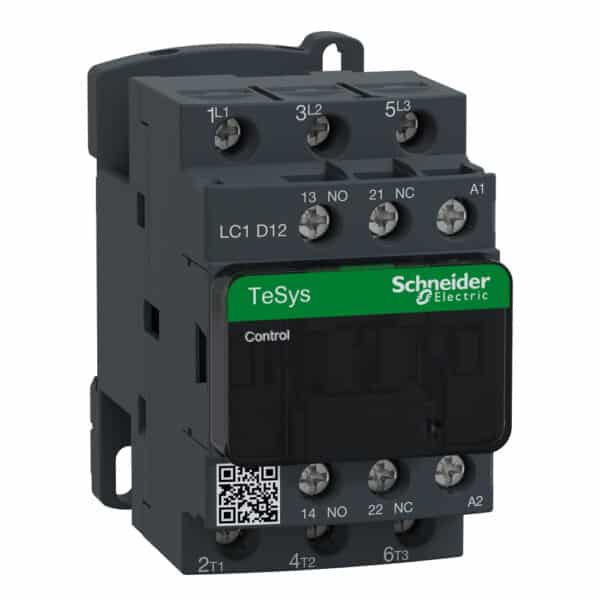

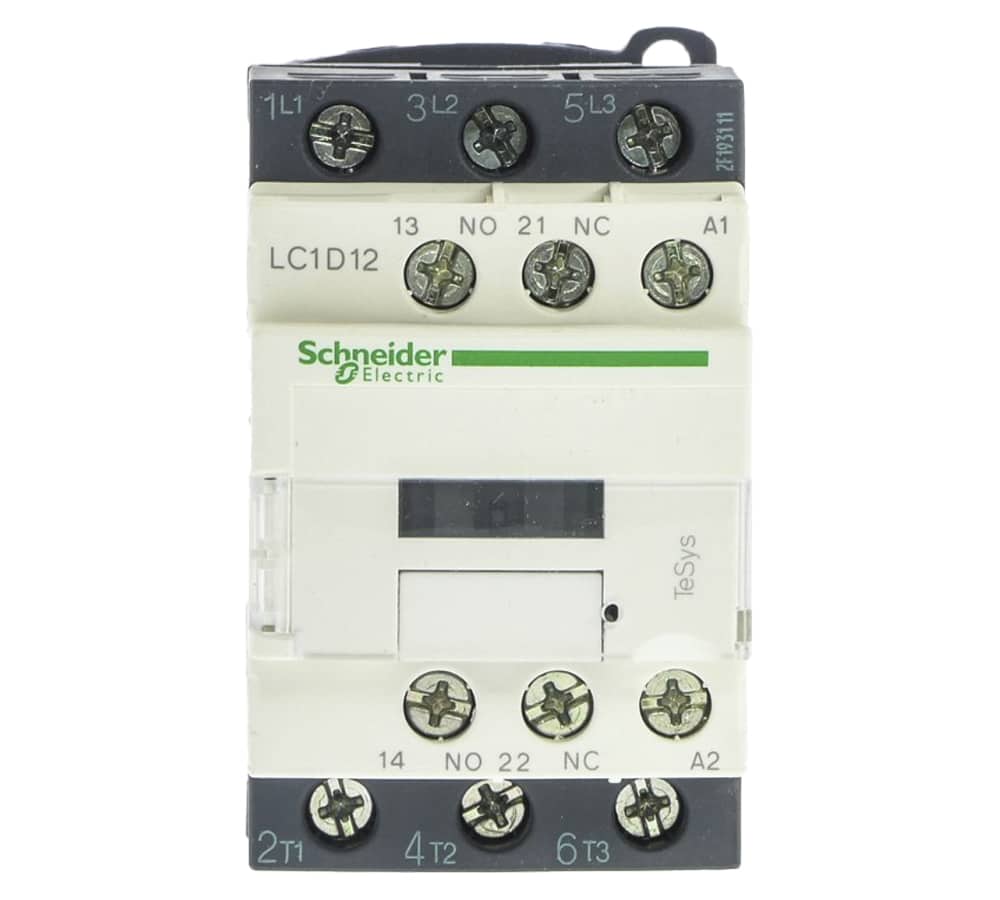

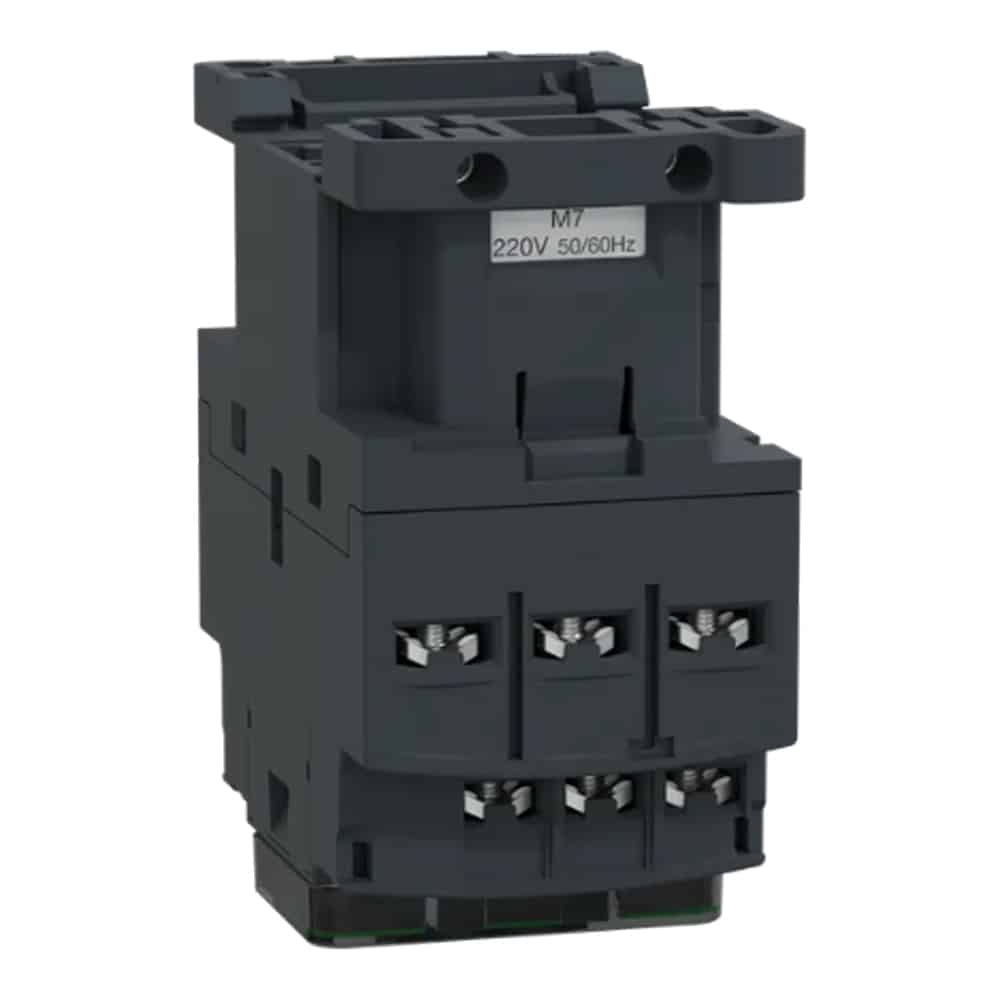

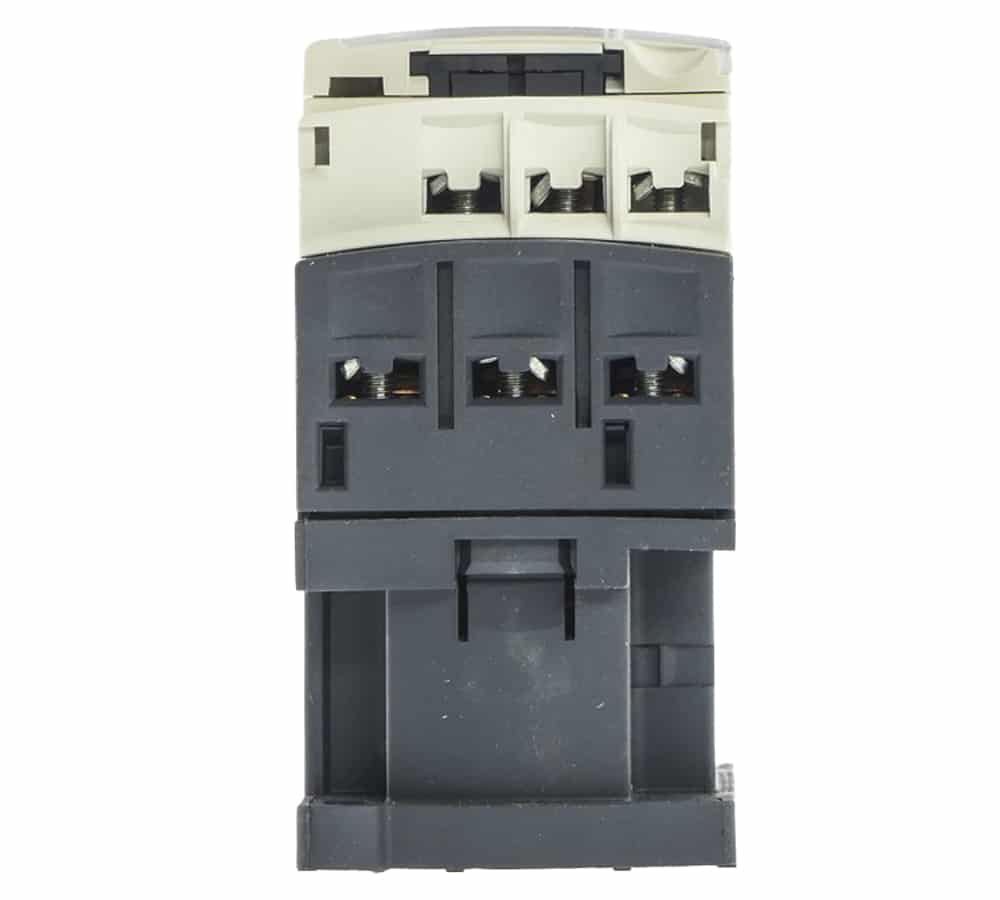

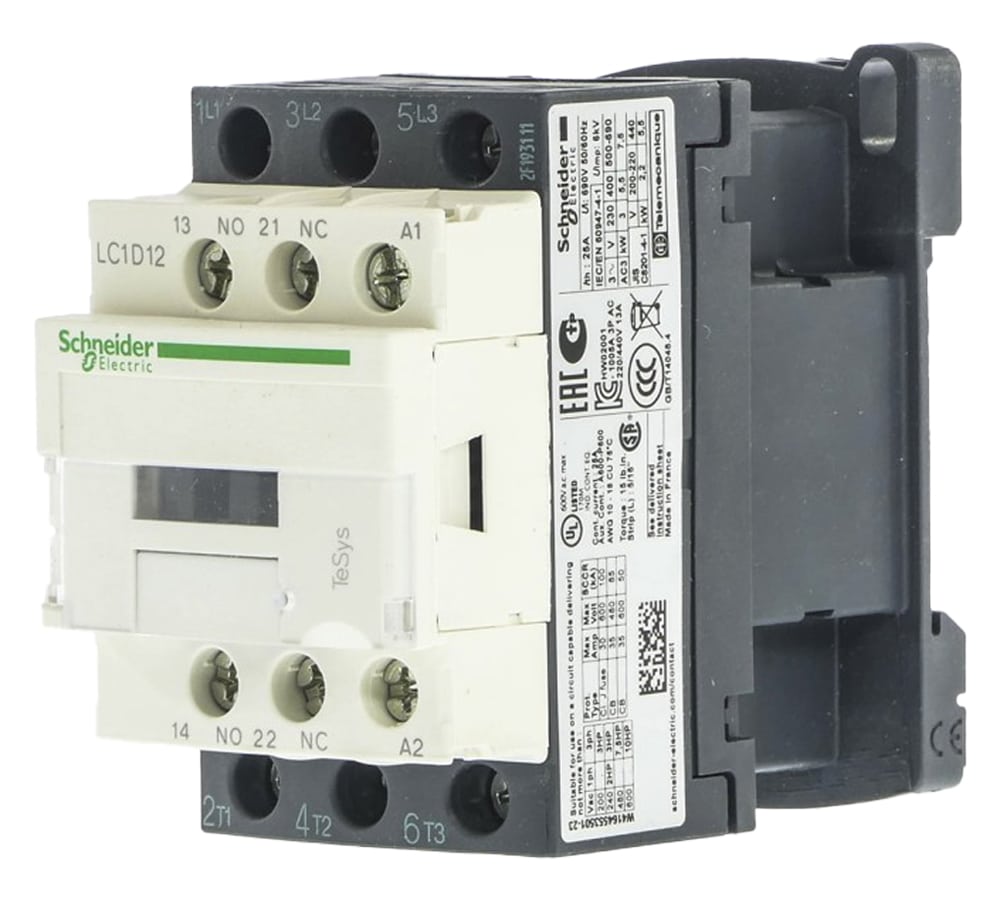

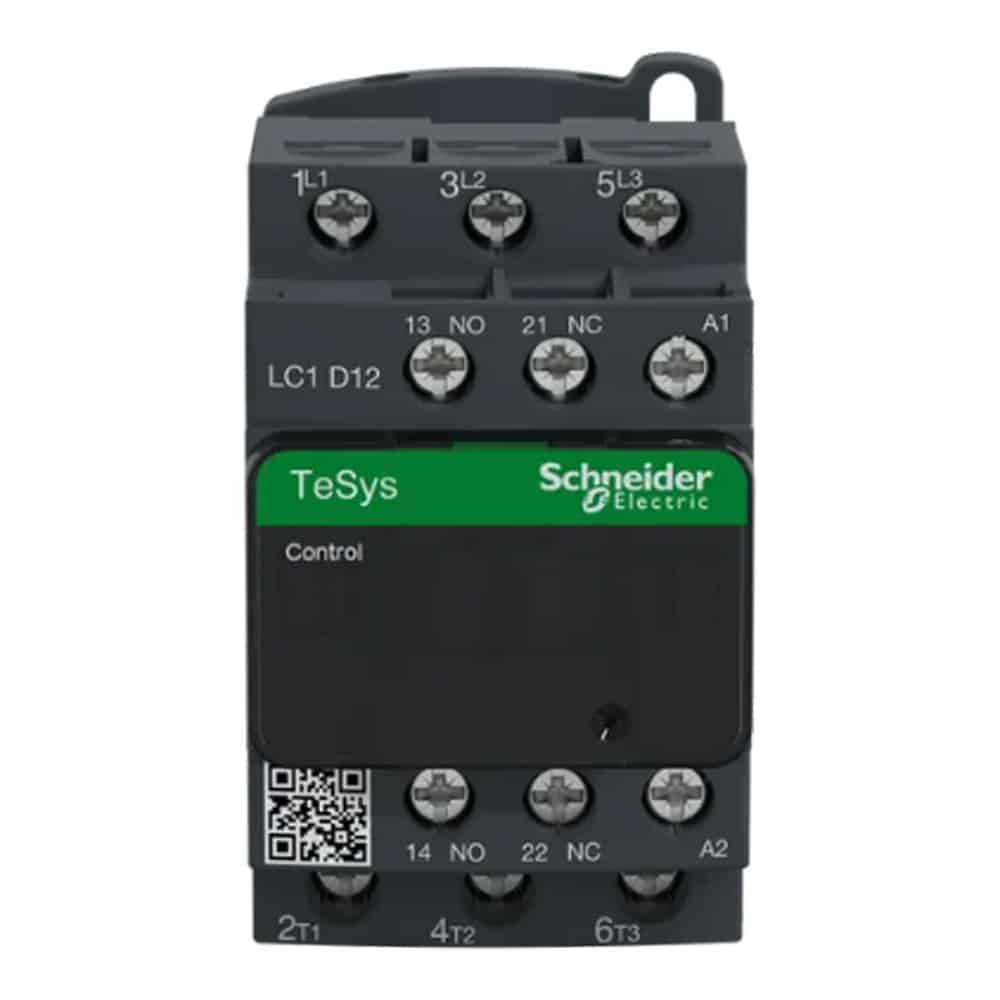

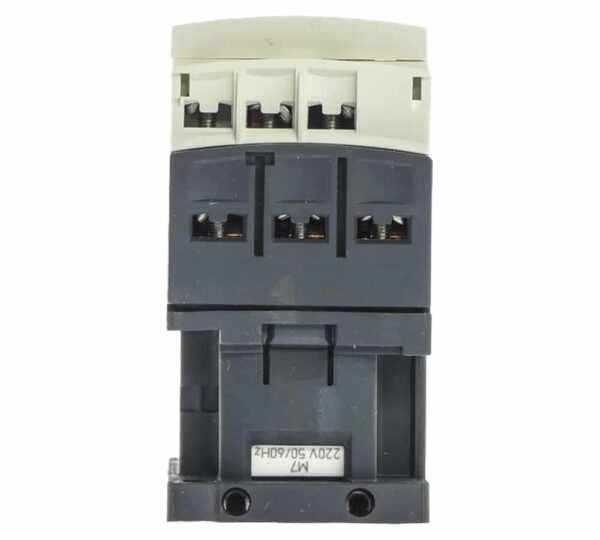

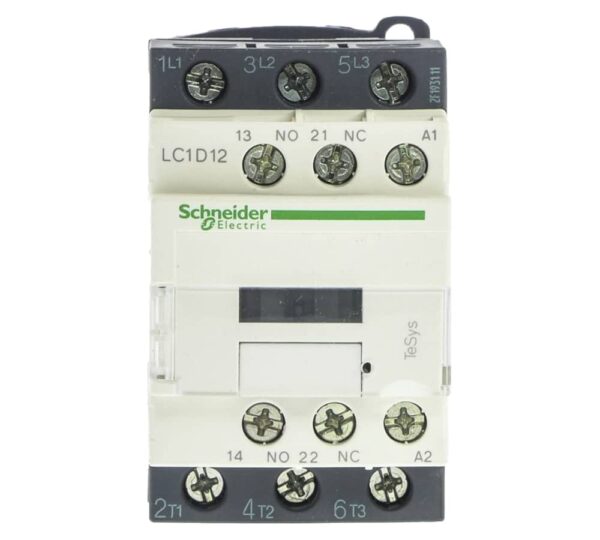

کنتاکتور LC1D12M7 دارای 3 ترمینال ورودی برای 3 فاز از منبع تغذیه با نام‌های L3 ،L2 ،L1 و 3 ترمینال خروجی به سمت بار با نام‌های T3 ،T2 ،T1 است که ترمینال‌های قدرت آن هستند. ترمینال‌های فرمان این کنتاکتور شامل ترمینال‌های 13-14 برای کنتاکت باز (NO: Normally Open) و 21-22 برای کنتاکت بسته (NC: Normally Close) و A1-A2 برای بوبین کنتاکتور است.

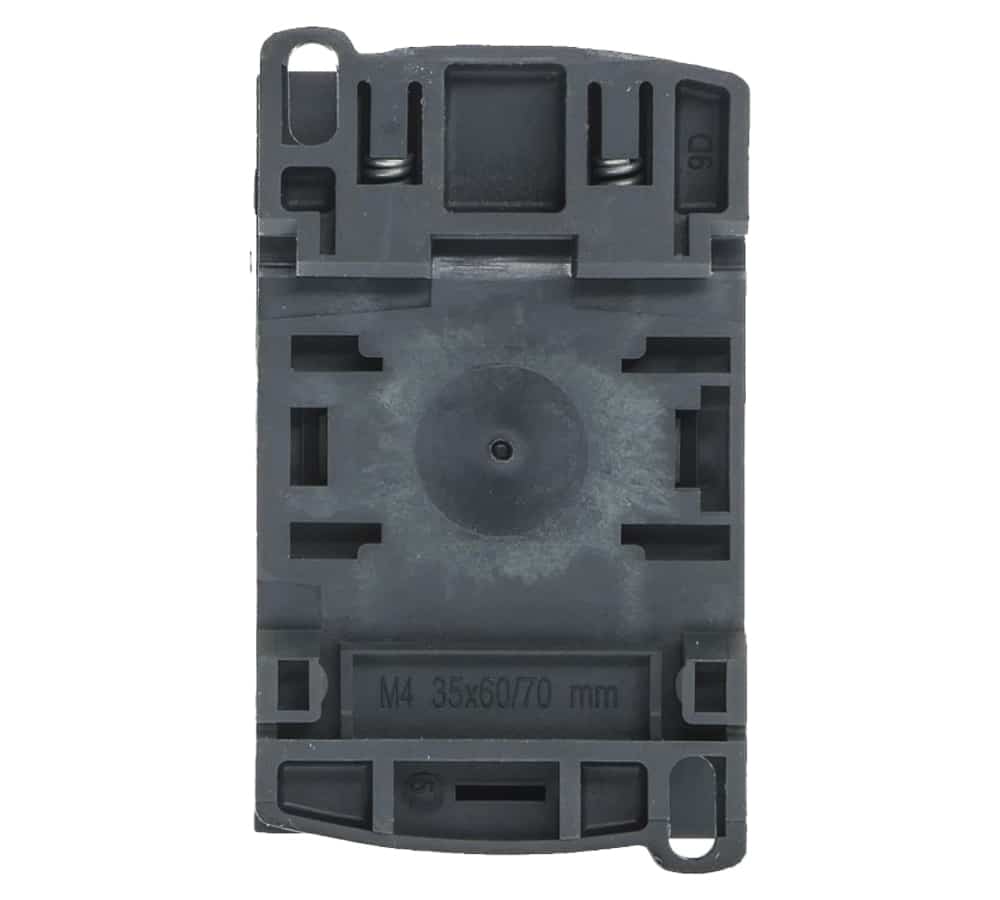

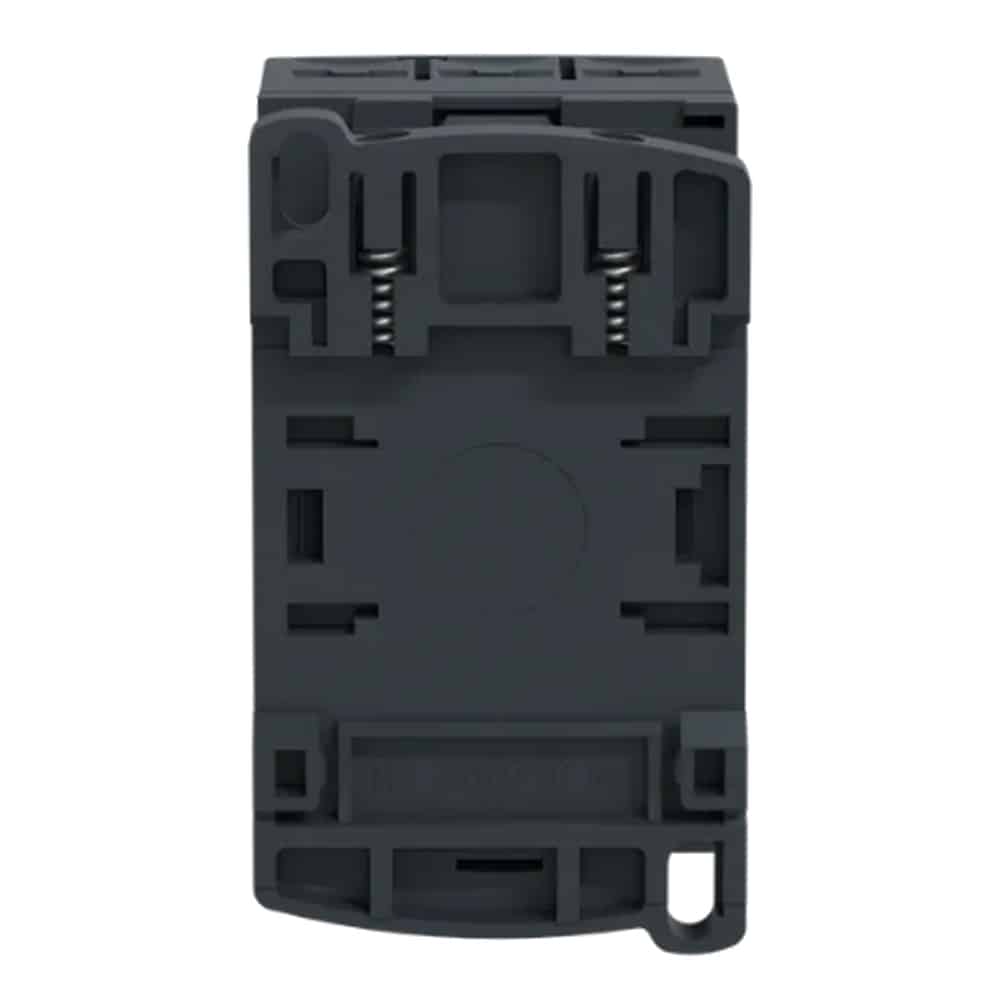

اتصال سیم‌ها به ترمینال‌ها از طریق پیچ‌ها انجام می‌شود. به عبارتی دیگر ترمینال‌های این کنتاکتور به صورت گیره پیچی چفت می‌شوند.

  • مشخصات عایقی

مقاومت عایقی آن به واسطه استفاده از این کاور محافظ 10 مگا اهم می‌باشد. علاوه بر این، مقاومت حرارتی نیز در مواقع آتش‌سوزی برای این کنتاکتور 850 درجه سانتی‌گراد تامین شده است.

  • سیکل عملکرد و طول عمر

مدت زمان عملکرد کنتاکتور برای باز و بست کنتاکت‌ها متفاوت است. 4 تا 19 میلی‌ثانیه برای باز کردن و 12 تا 22 میلی‌ثانیه برای بستن کنتاکت‌ها به عنوان سیکل عملکرد این کنتاکتور معمول است.

طول عمر کنتاکتور LC1D12M7 حدود 3600 سیکل یا ساعت است.

دوام مکانیکی کنتاکتور LC1D12M7 برابر 15 میلیون سیکل و دوام الکتریکی آن برای دسته AC-1 برابر 800,000 سیکل و برای AC-3 و AC-3e برابر 2,000,000 سیکل است. این نوع دوام الکتریکی در شرایط برقراری جریان و ولتاژ نامی صادق است.

  • مشخصات حفاظتی

دمای هوای محیطی مجاز برای کنتاکتور LC1D12M7 بین 40- درجه تا 70+ درجه سانتی‌گراد است.

کنتاکتور LC1D12M7 دارای کاور محافظ است که در برابر انواع تنش‌های مکانیکی و شیمیایی و همچنین نفوذ ذرات به درون آن مقاوم است. از طرفی دارای عایق‌بندی مناسبی است که در برابر تماس‌های غیر مستقیم و برق‌گرفتگی محافظت می‌کند.

درجه حفاظت کنتاکتور LC1D12M7 برای وجه جلو برابر IP20  تامین شده است.

سوالات متداول

سوال 1

پاسخ 1

سوال 2

پاسخ 2

سوال 3

پاسخ 3

سوال 4

پاسخ 4

جزییات محصول

کد کالا

LC1D12M7

نوع کنتاکتور

سه پل

برند

اشنایدر الکتریک

ولتاژ بوبین (Uc)

۲۲۰ ولت AC

جریان کاری نامی (le)

12 آمپر

ولتاژ نامی (ue)

۶۹۰ ولت

حداکثر ولتاژ ضربه‌ای قابل تحمل (Uimp)

۶ کیلو ولت

جریان شیفتی (lth)

۱۰ الی ۲۵ آمپر

دسته بندی کاربری

AC1 , AC3 , AC4

تعداد و نوع کنتاکت در حالت عادی

3NO

تعداد و نوع کنتاکت های کمکی قابل وصل

1NO+1NC

حداکثر دما برای عملکرد درست

60 درجه سانتی‌گراد

حداقل دما برای عملکرد درست

۵- درجه سانتی‌گراد

استاندارد IP

IP20

طول محصول

۷۷ میلی‌متر

عرض محصول

۴۵ میلی‌متر

عمق محصول

۸۴ میلی‌متر

تعداد در جعبه

1 عدد

تعداد در کارتن

20 عدد

وزن

325 گرم

ضمانت

۱۲ ماه

کشور سازنده

فرانسه

تحت لیسانس

فرانسه
