کنتاکتورها یا همان کلیدهای مغناطیسی وسیلهای هستند که برای قطع و وصل بار استفاده میشوند . علت اینکه از کنتاکتورها برای ایجاد ارتباط بین ورودی و خروجی استفاده میشود این است که کنتاکتور امکان قطع و وصل ایمن را در مدار فراهم میکند . همچنین کنتاکتور برای ایجاد امکان کارکردهای مختلف یک خروجی طراحی شده است .
اساس کار کنتاکتورها بر ایجاد جریان مغناطیسی استوار است . کنتاکتور دارای یک هسته مکانیکی به شکل E یا U است . زمانی که جریان از این هسته عبور میکند قسمت متحرک آن تحریک شده و عمل وصل را انجام میدهد . در صورت قطع جریان ، هسته کنتاکتور نیز به حالت قبل باز میگردد . البته عملکرد قطع و وصل کنتاکتور با توجه به کنتاکتهای باز و بسته آن و استفاده از آنها صورت میگیرد .

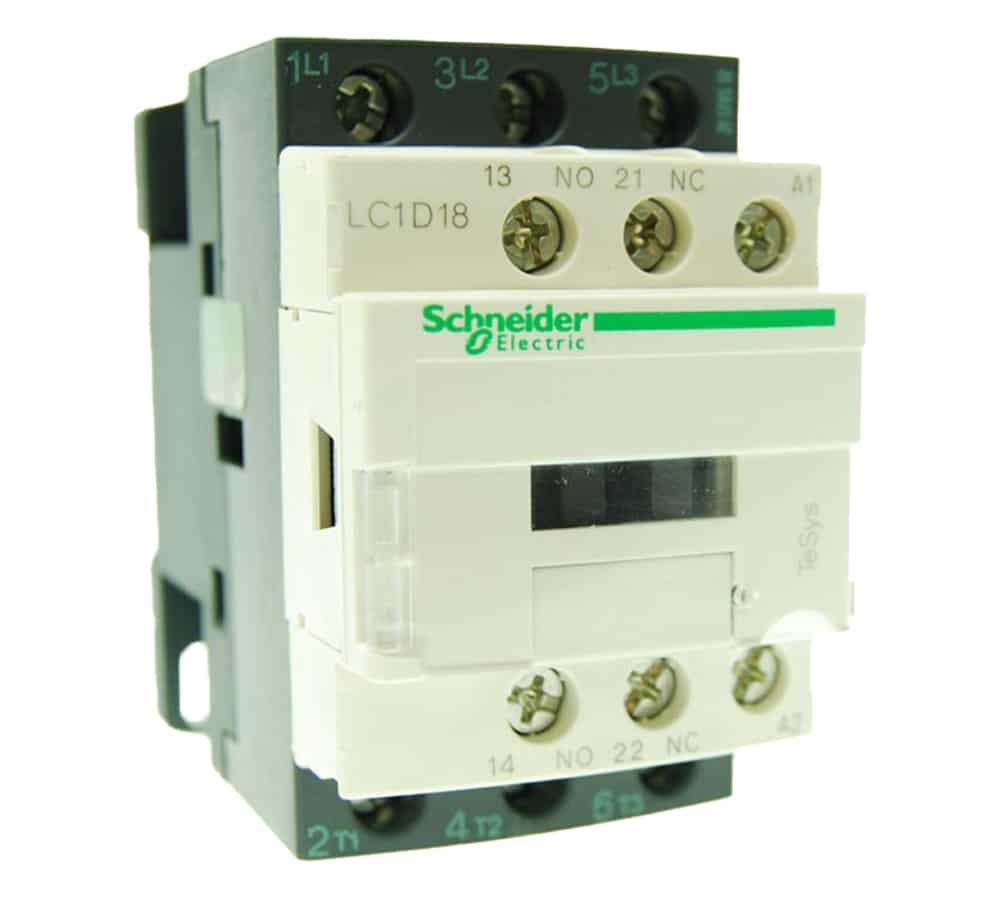

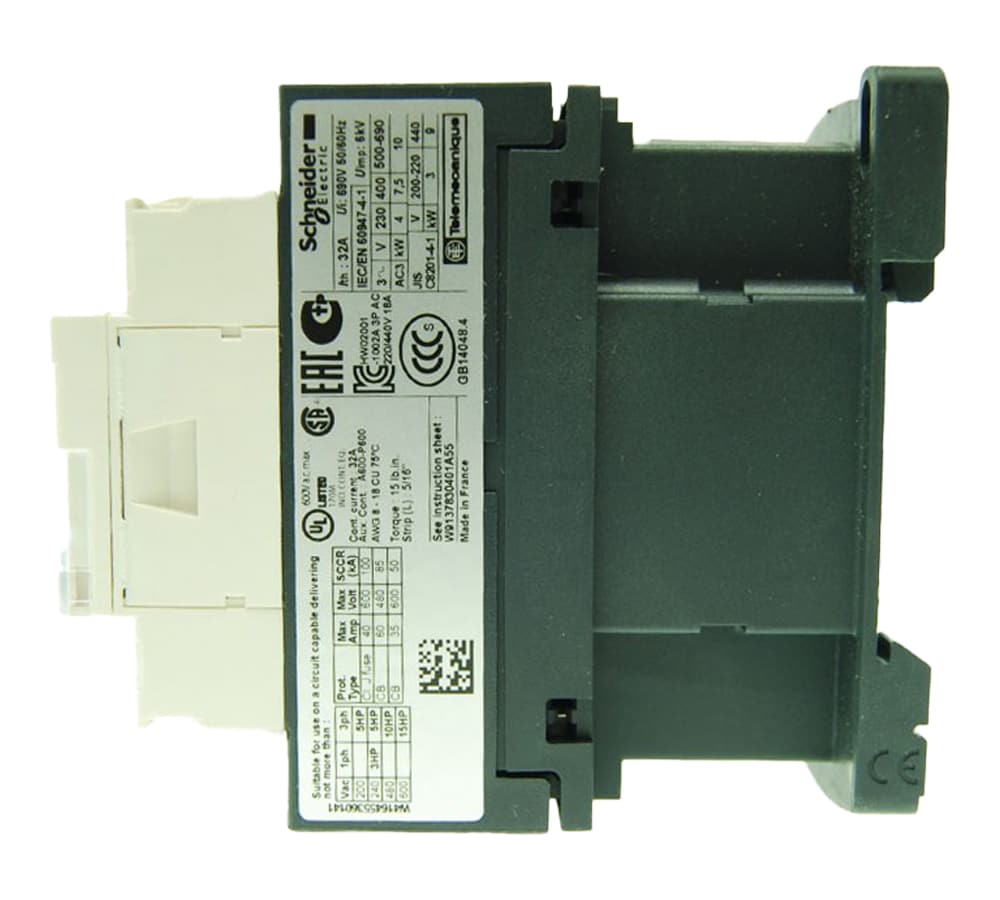

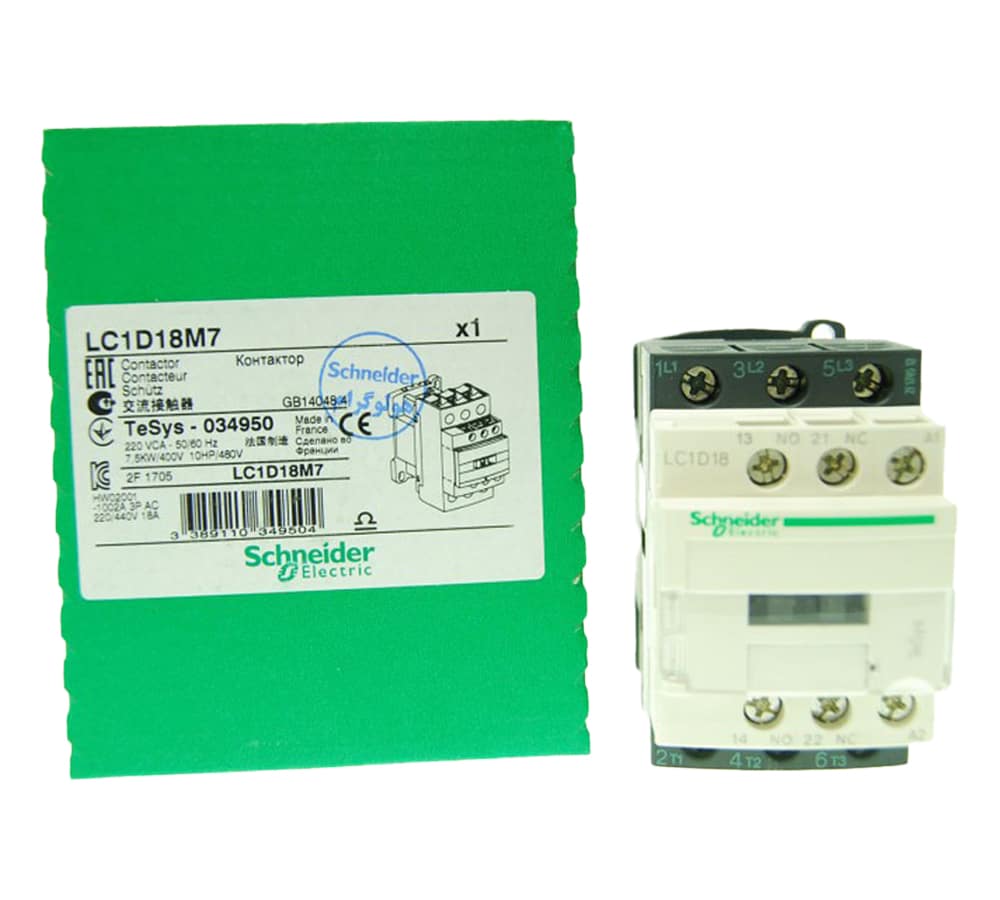

کنتاکتور اشنایدر کد LC1D18M7 دارای نام اختصاری LC1D است که برای قطع و وصل و کنترل بارهای موتوری و بارهای مقاومتی مورد استفاده قرار میگیرد . این کنتاکتور در سیستم سهفاز به کار گرفته شده و در دسته بندیهای AC-4 ، AC-3 ، AC-1 ، AC-3e کارایی داشته و برای انوع موتورها و بارهای مقاومتی با سیمپیچیهای مختلف مناسب است .
کنتاکتور LC1D18M7 در سیستم برق متناوب در ولتاژ 220 ولت و با فرکانس 50 هرتز و 60 هرتز قابل بهرهبرداری میباشد . این کنتاکتور با ولتاژ کار نامی حداکثر تا 690 ولت متناوب و با فرکانس 25 تا 400 هرتز قابل استفاده بوده و ولتاژ مستقیم نامی حداکثری آن 300 ولت است .
ولتاژ عایقی نامی نیز در این کنتاکتور بر اساس استاندارهای مختلف ، در مقادیر متفاوتی تعریف شده است . بر اساس استاندارد IEC 60947-4-1 ولتاژ عایقی برای مدار فرمان و قدرت 690 ولت و بر اساس گواهینامههای CSA و UL ولتاژ عایقی برای هر دو مدار قدرت و فرمان برابر با 600 ولت است . حداکثر ولتاژ ضربهای وارد به این کنتاکتور بر اساس استاندارد IEC 60947 6 کیلوولت تعریف شده است .
جریان بهرهبردای نامی کنتاکتور LC1D18M7 اشنایدر الکتریک با توجه به استفاده برای بارهای مقاومتی و موتوری مختلف ، متفاوت میباشد و با در نظر گرفتن جریان هر یک از این بارها باید مورد استفاده قرار گیرد .
برای مدار قدرت با ولتاژ حداکثر 440 ولت در سطح AC-3 و AC-3e جریان عملکرد نامی آن 18 آمپر و برای مدار قدرت با ولتاژ نامی حداکثر 440 ولت در سطح AC-1 جریان عملکرد نامی 32 قابل اعمال میباشد . جریان عملکرد در این کنتاکتور تابع شرایط دمایی محیط نیز میباشد . مشخصات جریان و ولتاژ ذکر شده در دمای کمتر از 60 درجه سانتیگراد برقرار است .
جریان حرارتی نیز در این کنتاکتور برای مدار قدرت و مدار فرمان دارای مقادیر متفاوتی است . این جریان در مدار قدرت حداکثر 32 آمپر و در مدار فرمان 10 آمپر میباشد که تابع شرایط دمایی حداکثر 60 درجه سانتیگراد است . امپدانس متوسط کنتاکتور LC1D18M7 در جریان حرارتی 32 آمپر و فرکانس 50 هرتز برابر 2.5 میلیاهم میباشد .

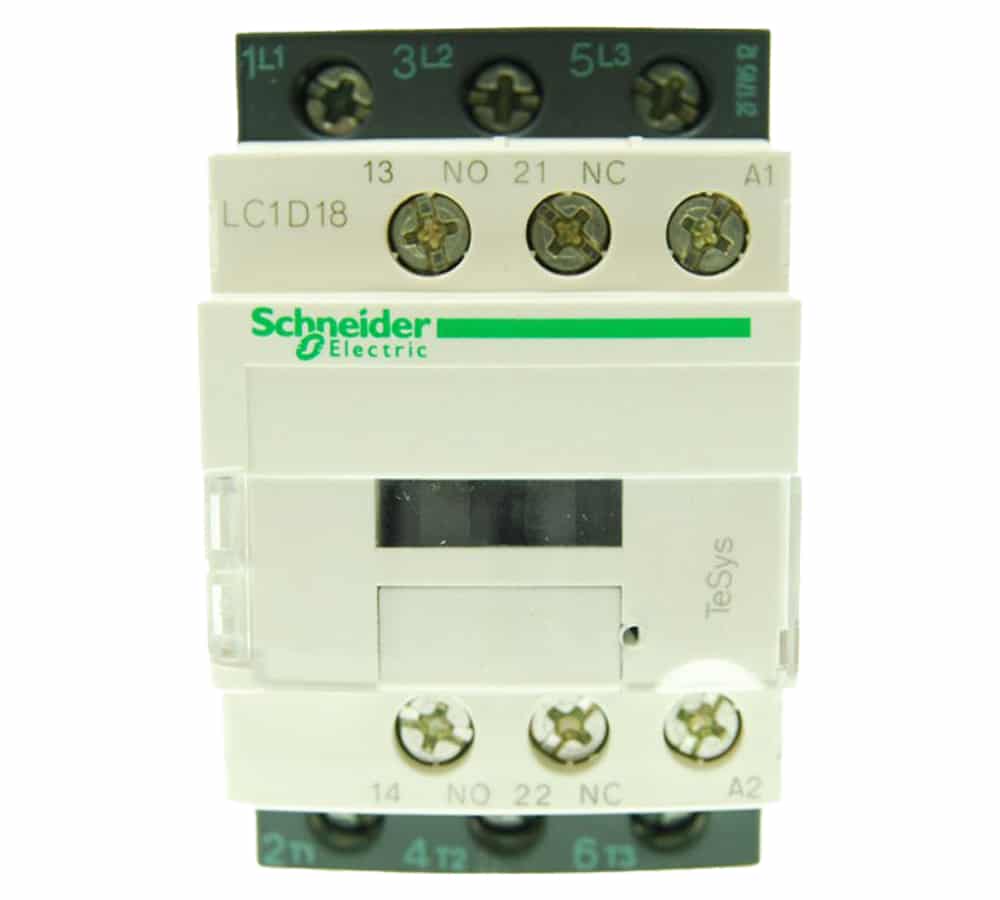

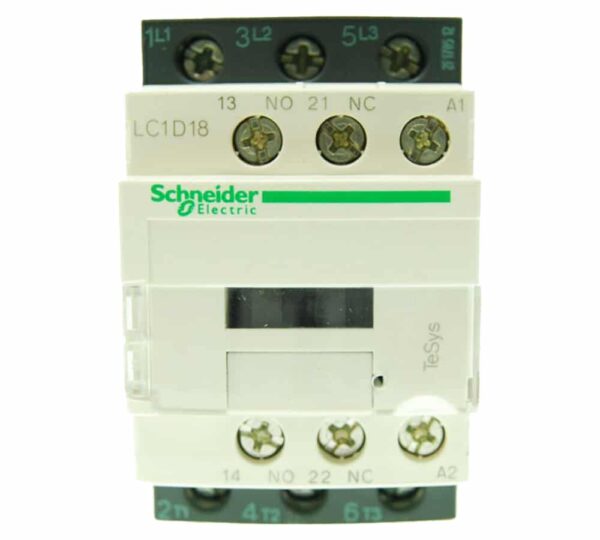

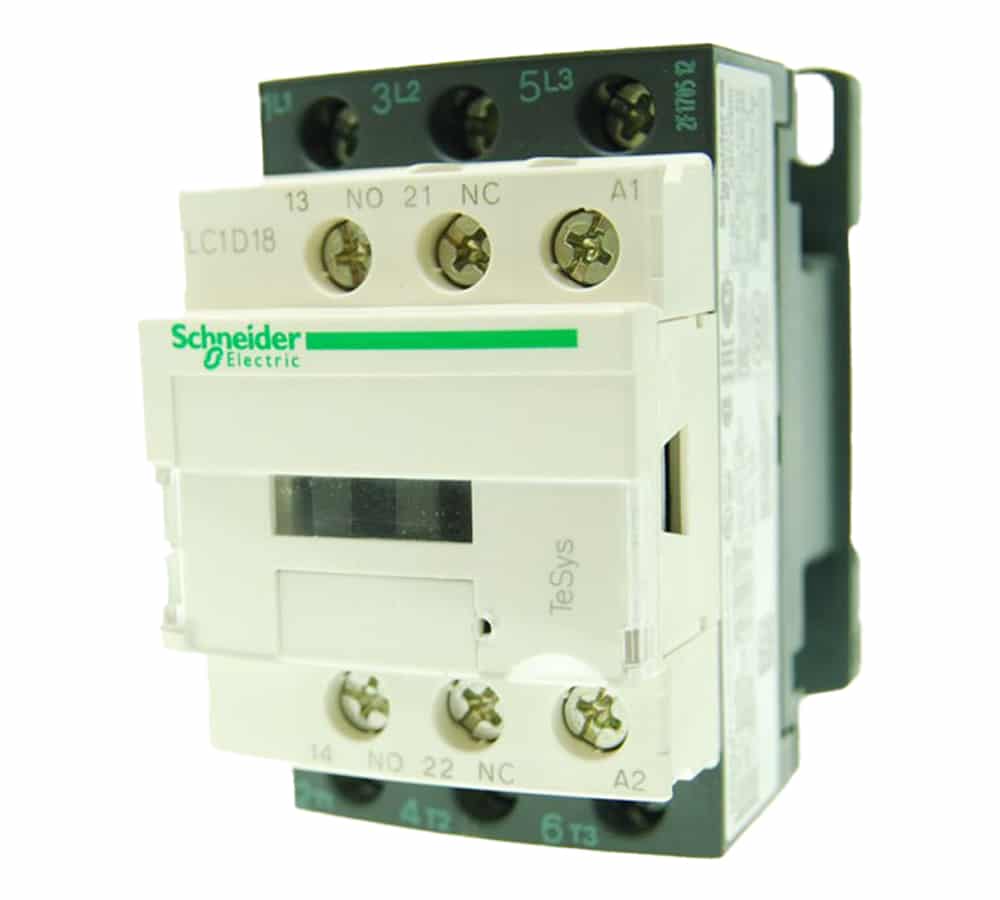

کنتاکتور LC1D18M7 برای الکتروموتورهای با توانهای مختلف به کار گرفته میشود . بر مبنای واحدهای مختلف توان الکتریکی که در دو واحد کیلو وات و اسب بخار دستهبندی میشوند این کنتاکتورها برای موتورهای دارای توان از 4 کیلووات تا 10 کیلو وات و یا از 1 اسب بخار تا 15 اسب بخار قابل بهرهبرداری هستند . البته استفاده از این کنتاکتورها در توانهای ذکر شده در همه نوع موتورها مجاز نیست و باید با توجه به نوع سیمپیچی موتور و دسته بندی آنها مورد استفاده قرار بگیرند و مشخصههای کنتاکتور باید مطابق مشخصههای ذکر شده روی پلاک موتور باشد . کنتاکتور LC1D18M7 دارای 3 ترمینال ورودی برای 3 فاز از منبع تغذیه با نامهای L1 ، L2 ، L3 و 3 ترمینال خروجی به سمت بار با نامهای T1 ، T2 و T3 است که ترمینالهای قدرت آن هستند . ترمینالهای فرمان این کنتاکتور شامل ترمینالهای 13-14 برای کنتاکت باز (NO : Normally Open) و 21-22 برای کنتاکت بسته (NC : Normally Close) و A1-A2 برای بوبین کنتاکتور است .

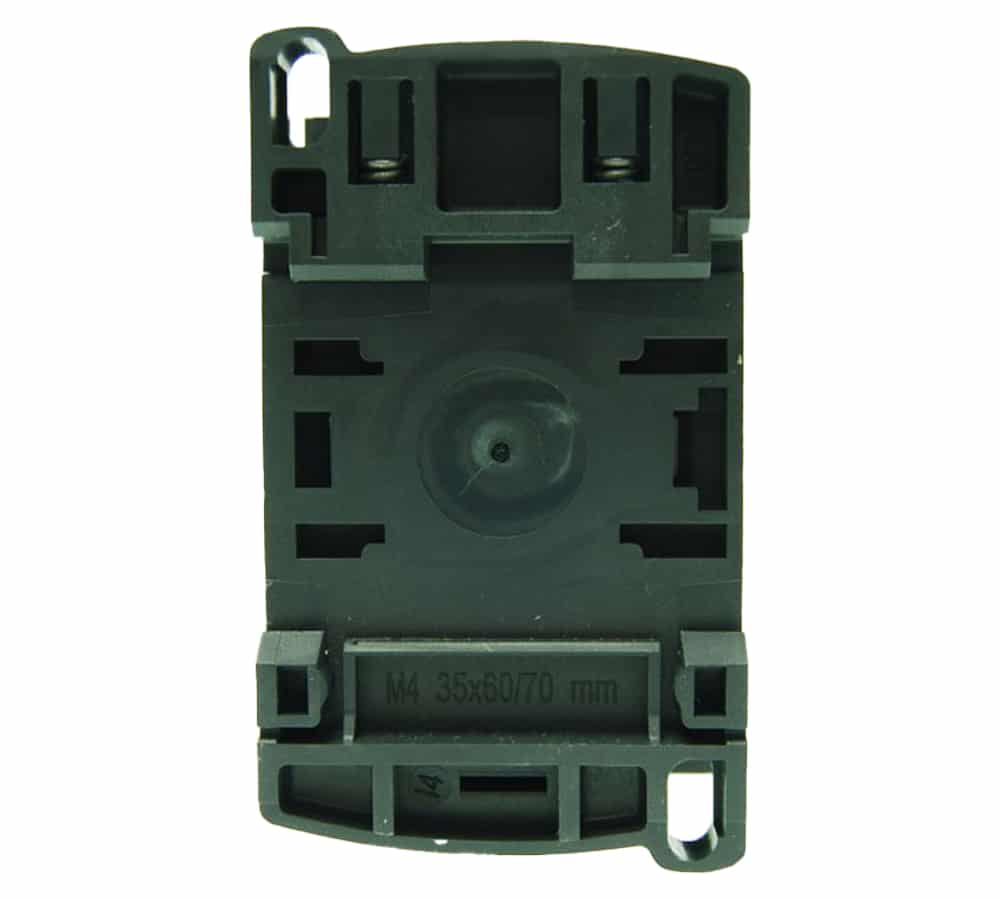

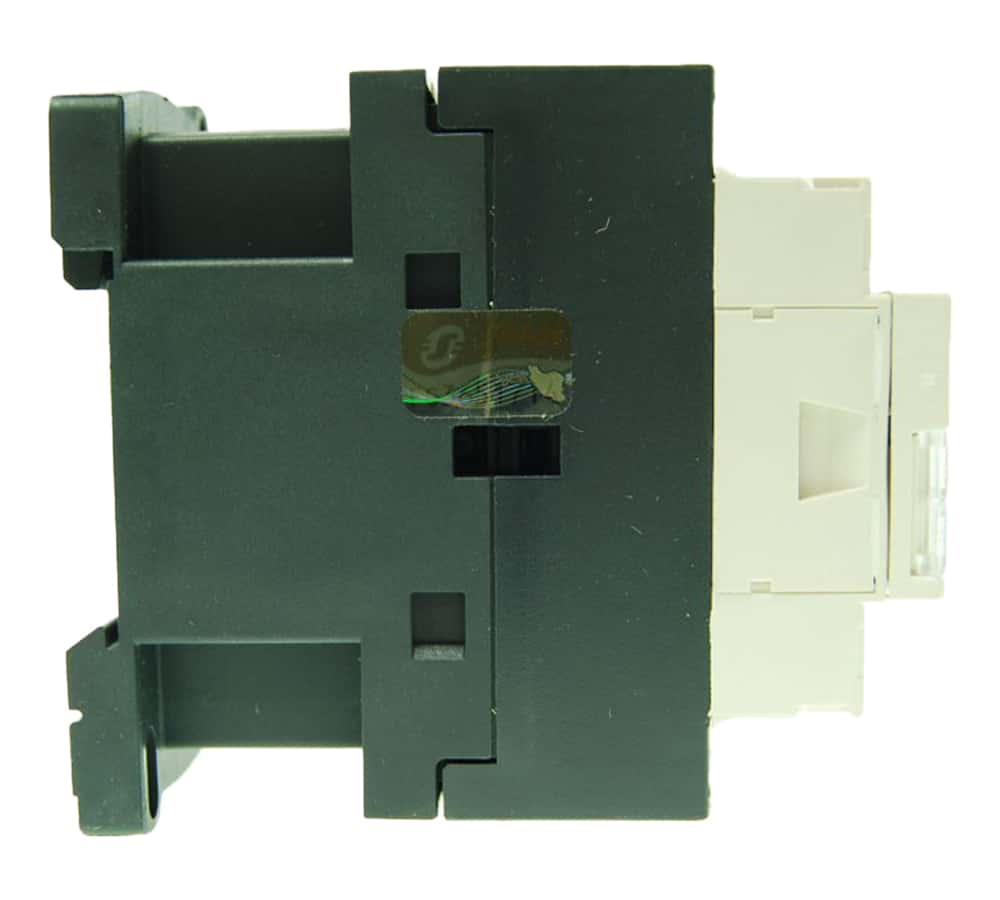

اتصال سیمها به ترمینالها از طریق پیچها انجام میشود . به عبارتی دیگر ترمینالهای این کنتاکتور به صورت گیره پیچی چفت میشوند . این کنتاکتور دارای کاور محافظ است که در برابر انواع تنشهای مکانیکی و شیمیایی و همچنین نفوذ ذرات به درون آن مقاوم است . از طرفی دارای عایق بندی مناسبی است که در برابر تماسهای غیر مستقیم و برقگرفتگی محافظت میکند . مقاومت عایقی آن به واسطه استفاده از این کاور محافظ 10 مگا اهم میباشد . علاوه بر این ، مقاومت حرارتی نیز در مواقع آتشسوزی برای این کنتاکتور 850 درجه سانتیگراد تامین شده است .
مدت زمان عملکرد کنتاکتور برای باز و بست کنتاکتها متفاوت است . 4 تا 19 میلیثانیه برای باز کردن و 12 تا 22 میلیثانیه برای بستن کنتاکتها به عنوان سیکل عملکرد این کنتاکتور معمول است . طول عمر کنتاکتور LC1D18M7 اشنایدر الکتریک 3600 سیکل یا ساعت است .
دوام مکانیکی کنتاکتور LC1D18M7 برابر 15 میلیون سیکل و دوام الکتریکی آن برای دسته AC-1 برابر 1میلیون سیکل و برای AC-3 و AC-3e برابر 1.65 میلیون سیکل است . این نوع دوام الکتریکی در شرایط برقراری جریان و ولتاژ نامی صادق است . دمای هوای محیطی مجاز برای کنتاکتور LC1D18M7 40- درجه تا 70+ درجه سانتیگراد است . درجه حفاظت کنتاکتور LC1D18M7 برای وجه جلو برابر IP20 تامین شده است .
کد کالا |
LC1D18M7 |
---|---|
نوع کنتاکتور |
سه پل |
برند |
اشنایدر الکتریک |
ولتاژ بوبین (Uc) |
۲۲۰ ولت AC |
جریان کاری نامی (le) |
18 آمپر |
ولتاژ نامی (ue) |
۶۹۰ ولت |
حداکثر ولتاژ ضربهای قابل تحمل (Uimp) |
۶ کیلو ولت |
جریان شیفتی (lth) |
10 الی 32 آمپر |
دسته بندی کاربری |
AC1 , AC3 , AC4 |
تعداد و نوع کنتاکت در حالت عادی |
3NO |
تعداد و نوع کنتاکت های کمکی قابل وصل |
1NO+1NC |
حداکثر دما برای عملکرد درست |
60 درجه سانتیگراد |
حداقل دما برای عملکرد درست |
۵- درجه سانتیگراد |
استاندارد IP |
IP20 |
طول محصول |
۷۷ میلیمتر |
عرض محصول |
۴۵ میلیمتر |
عمق محصول |
86 میلیمتر |
تعداد در جعبه |
1 عدد |
تعداد در کارتن |
20 عدد |
وزن |
330 گرم |
ضمانت |
۱۲ ماه |
کشور سازنده |
فرانسه |
