کنتاکتور سه پل 40 آمپر 220 ولت AC برند اشنایدر الکتریک کد LC1D40AM7

کنتاکتورها یا همان کلیدهای مغناطیسی وسیله‌ای هستند که برای قطع و وصل بار استفاده می‌شوند . علت اینکه از کنتاکتورها برای ایجاد ارتباط بین ورودی و خروجی استفاده می‌شود این است که کنتاکتور امکان قطع و وصل ایمن را در مدار فراهم می‌کند . همچنین کنتاکتور برای ایجاد امکان کارکردهای مختلف یک خروجی طراحی شده است .
اساس کار کنتاکتورها بر ایجاد جریان مغناطیسی استوار است . کنتاکتور دارای یک هسته مکانیکی به شکل E یا U است . زمانی که جریان از این هسته عبور می‌کند قسمت متحرک آن تحریک شده و عمل وصل را انجام می‌دهد . در صورت قطع جریان ، هسته کنتاکتور نیز به حالت قبل باز می‌گردد . البته عملکرد قطع و وصل کنتاکتور با توجه به کنتاکت‌های باز و بسته آن و استفاده از آن‌ها صورت می‌گیرد .

کنتاکتور اشنایدر کد LC1D40AM7 دارای نام اختصاری LC1D است که برای قطع و وصل و کنترل بارهای موتوری و بارهای مقاومتی مورد استفاده قرار می‌گیرد . این کنتاکتور در سیستم سه‌فاز به کار گرفته شده و در دسته بندی‌های AC-4 ، AC-3 ، AC-1 ، AC-3e و AC-2 کارایی داشته و برای انوع موتورها و بارهای مقاومتی با سیم‌پیچی‌های مختلف مناسب است .

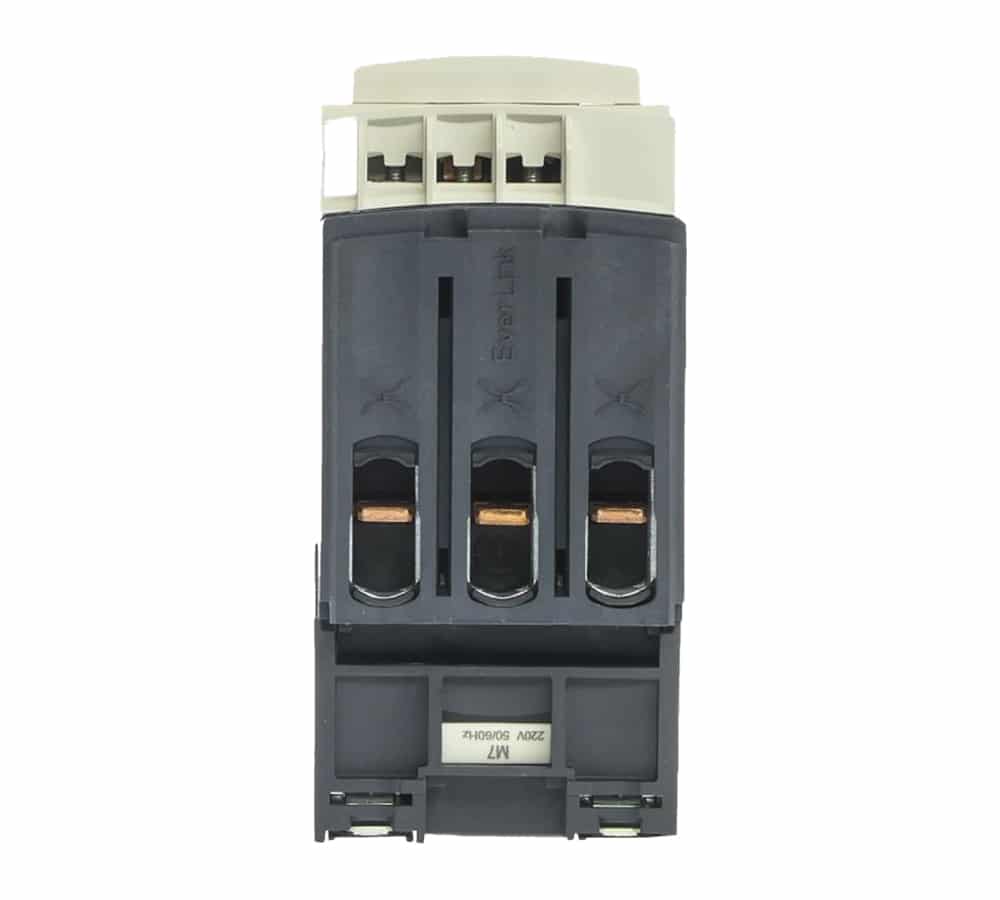

کنتاکتور LC1D40AM7 در سیستم برق متناوب در ولتاژ 220 ولت و با فرکانس 50 هرتز و 60 هرتز قابل بهره‌برداری می‌باشد . این کنتاکتور با ولتاژ کار نامی حداکثر تا 690 ولت متناوب و با فرکانس 25 تا 400 هرتز قابل استفاده می‌باشد .

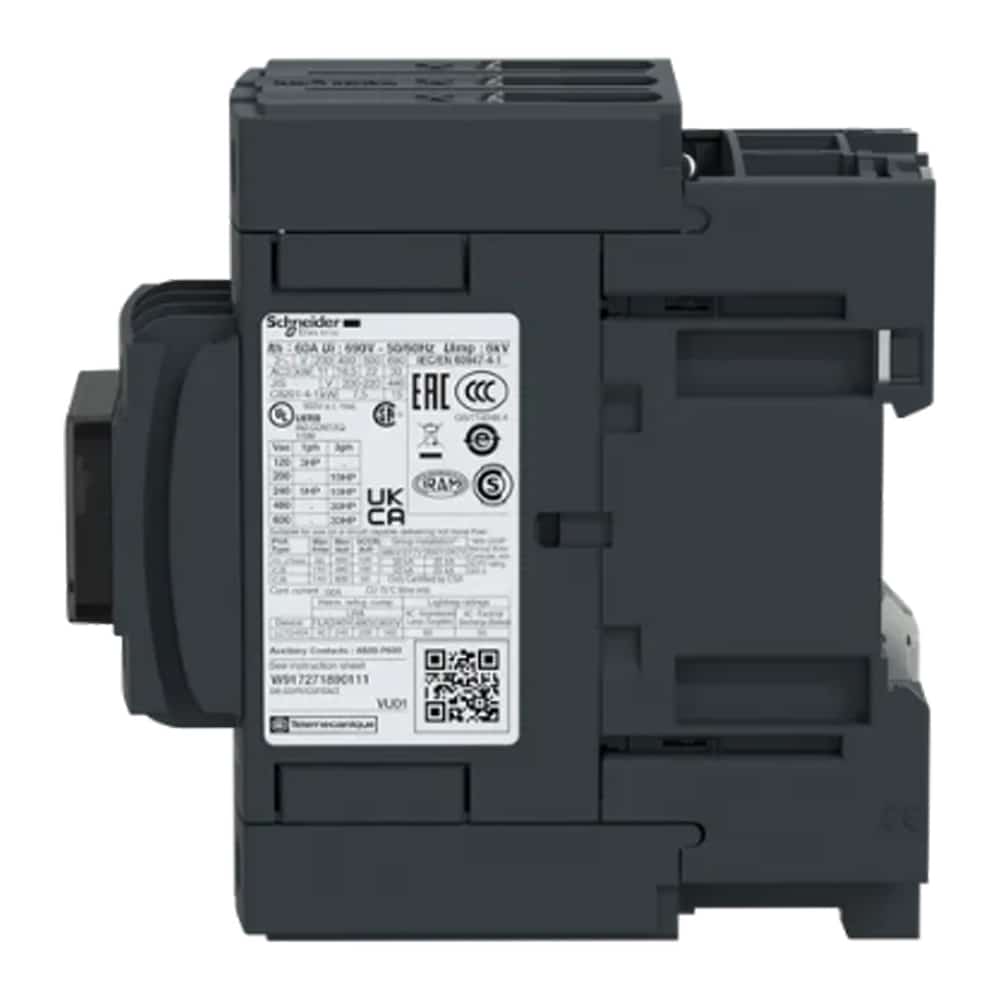

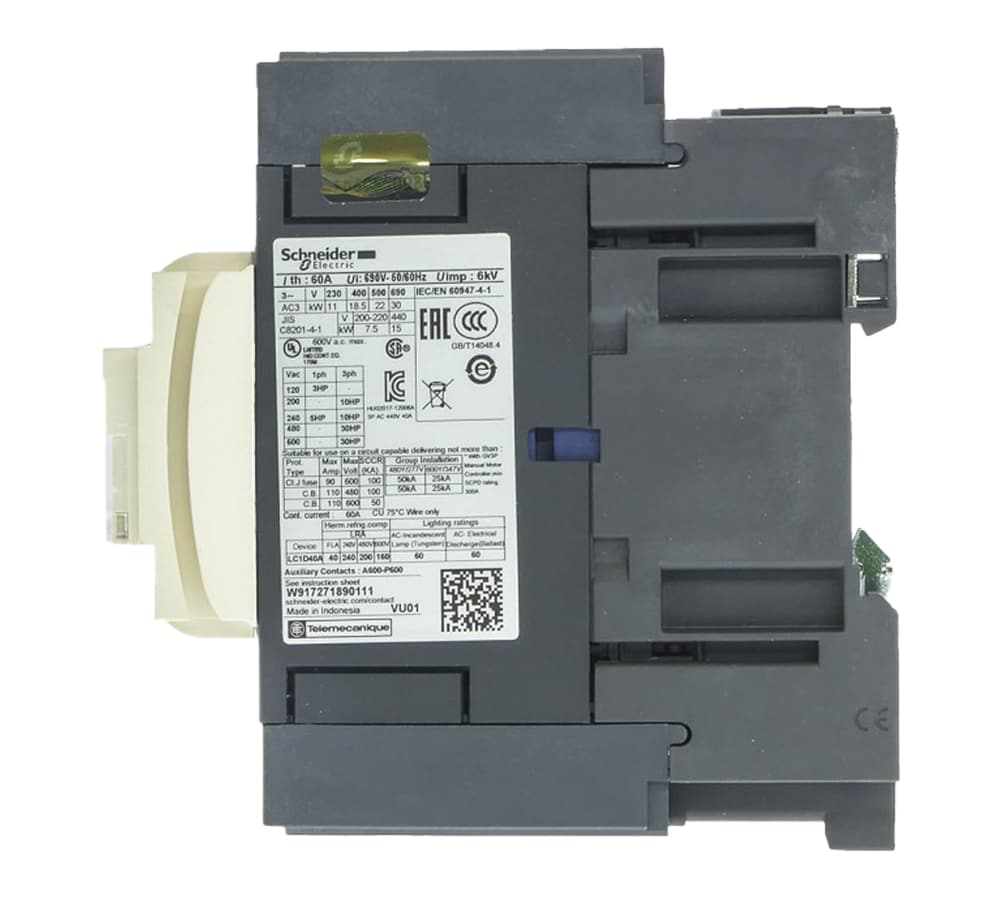

ولتاژ عایقی نامی نیز در این کنتاکتور بر اساس استاندارهای مختلف ، در مقادیر متفاوتی تعریف شده است . بر اساس استاندارد IEC 60947-4-1 ولتاژ عایقی برای مدار کنترل و قدرت 690 ولت و بر اساس گواهی‌نامه‌های CSA و UL ولتاژ عایقی برای هر دو مدار قدرت و کنترل برابر با 600 ولت است . حداکثر ولتاژ ضربه‌ای وارد به این کنتاکتور بر اساس استاندارد IEC 60947 8 کیلوولت تعریف شده است . جریان بهره‌بردای نامی کنتاکتور LC1D40AM7 با توجه به استفاده برای بارهای مقاومتی و موتوری مختلف ، متفاوت می‌باشد و با در نظر گرفتن جریان هر یک از این بارها باید مورد استفاده قرار گیرد .

برای مدار قدرت با ولتاژ حداکثر 440 ولت در سطح AC-3 و AC-3e جریان عملکرد نامی آن 40 آمپر و برای مدار قدرت با ولتاژ نامی حداکثر 440 ولت در سطح AC-1 جریان عملکرد نامی 60 آمپر قابل اعمال می‌باشد . جریان عملکرد در این کنتاکتور تابع شرایط دمایی محیط نیز می‌باشد . مشخصات جریان و ولتاژ ذکر شده در دمای کمتر از 60 درجه سانتی‌گراد برقرار است . جریان حرارتی نیز در این کنتاکتور برای مدار قدرت و مدار فرمان دارای مقادیر متفاوتی است . این جریان در مدار قدرت حداکثر 60 آمپر و در مدار فرمان 10 آمپر می‌باشد که تابع شرایط دمایی حداکثر 60 درجه سانتی‌گراد است .

کنتاکتور LC1D40AM7 برای الکتروموتورهای با توان‌های مختلف به کار گرفته می‌شود . بر مبنای واحدهای مختلف توان الکتریکی که در دو واحد کیلو وات و اسب بخار دسته‌بندی می‌شوند این کنتاکتورها برای موتورهای دارای توان از 11 کیلو‌وات تا 30 کیلو وات و یا از 3 اسب بخار تا 30 اسب بخار قابل بهره‌برداری هستند . البته استفاده از این کنتاکتورها در توان‌های ذکر شده در همه نوع موتورها مجاز نیست و باید با توجه به نوع سیم‌پیچی موتور و دسته بندی آن‌ها مورد استفاده قرار بگیرند و مشخصه‌های کنتاکتور باید مطابق مشخصه‌های ذکر شده روی پلاک موتور باشد .

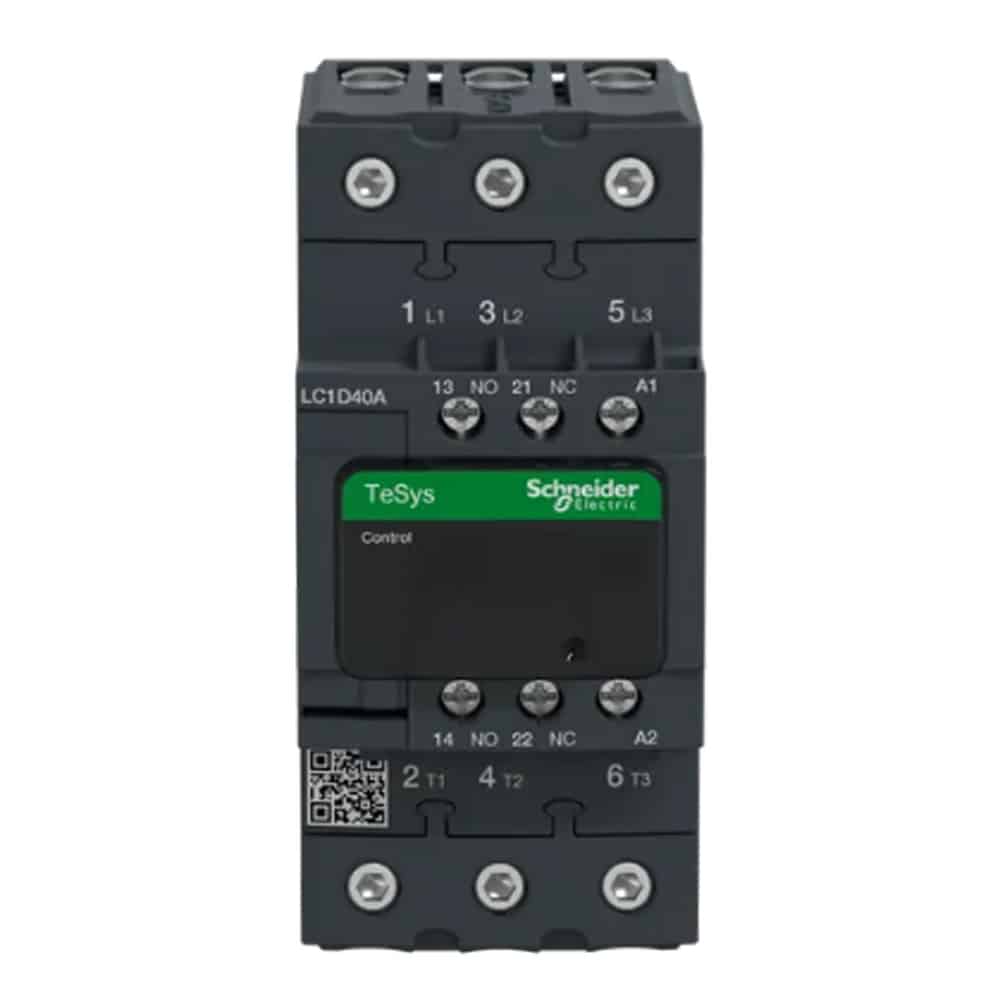

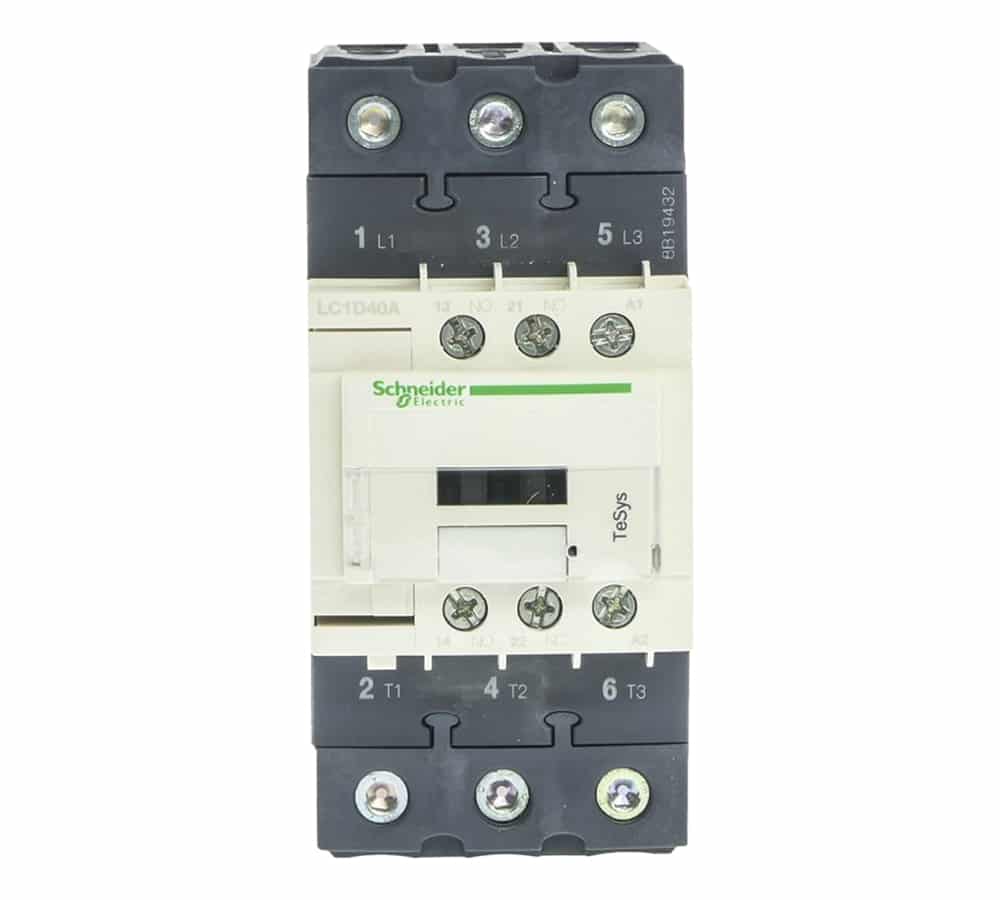

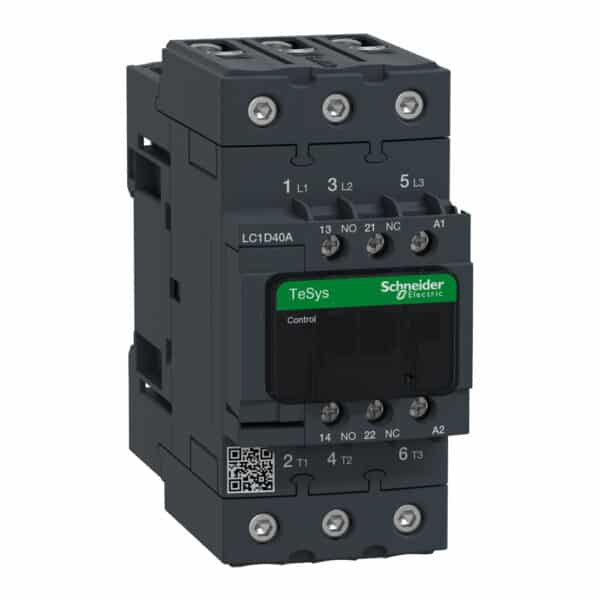

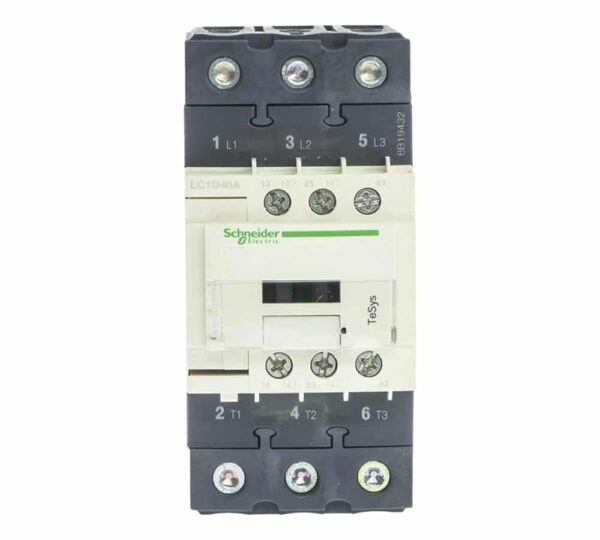

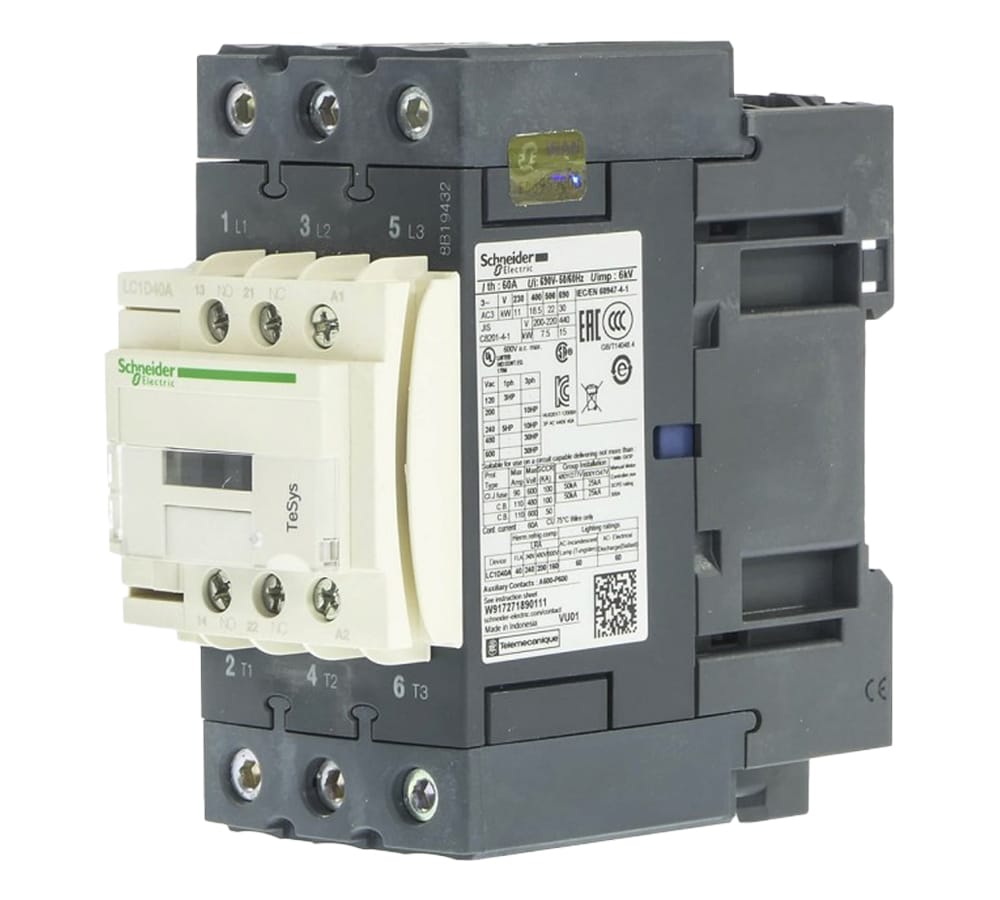

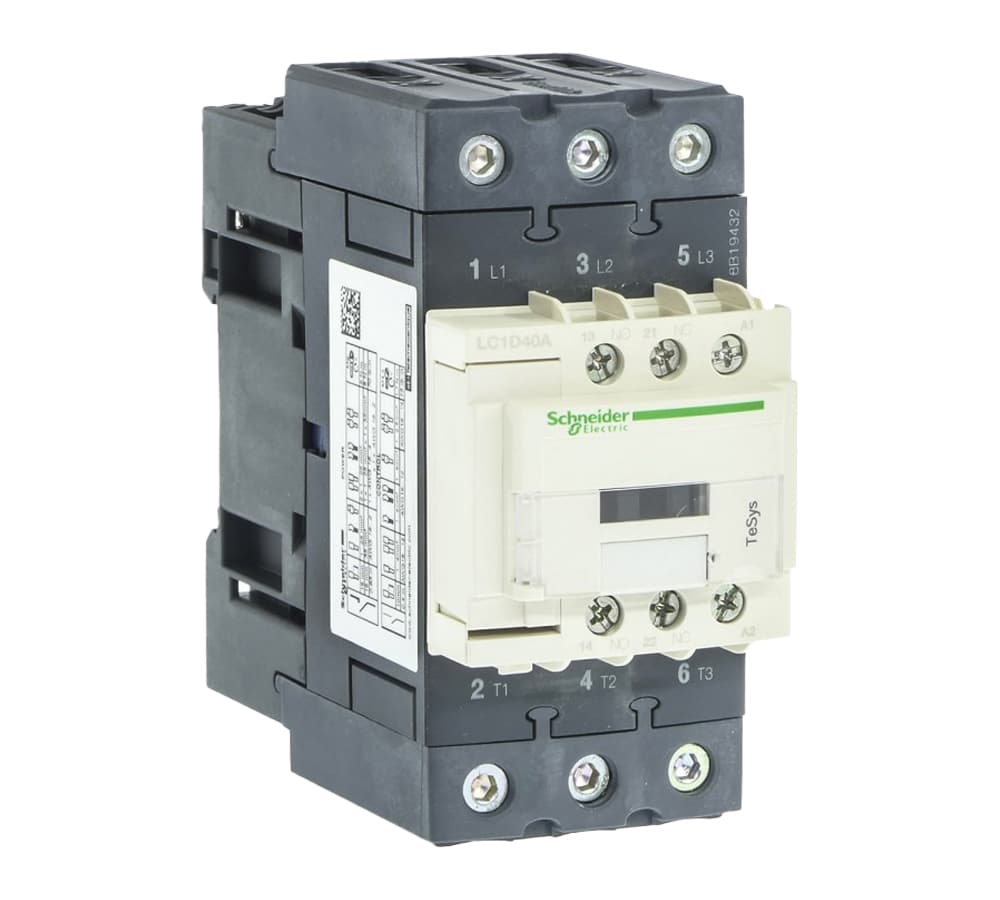

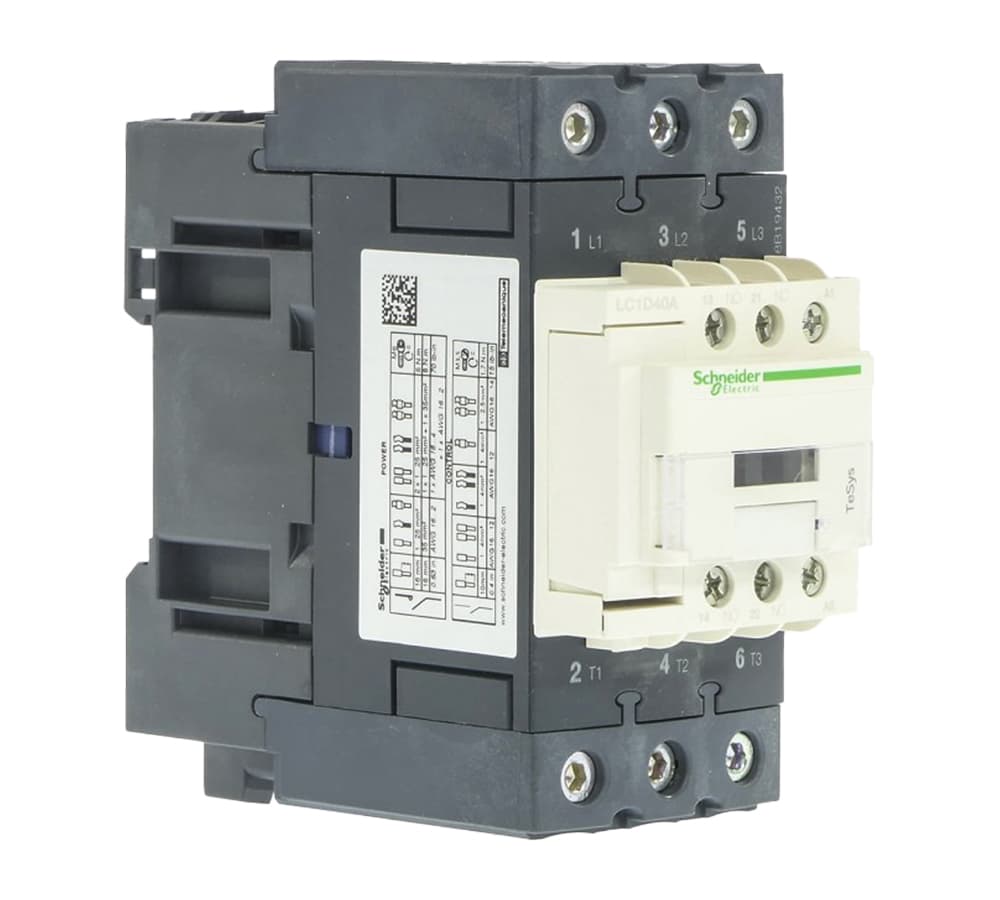

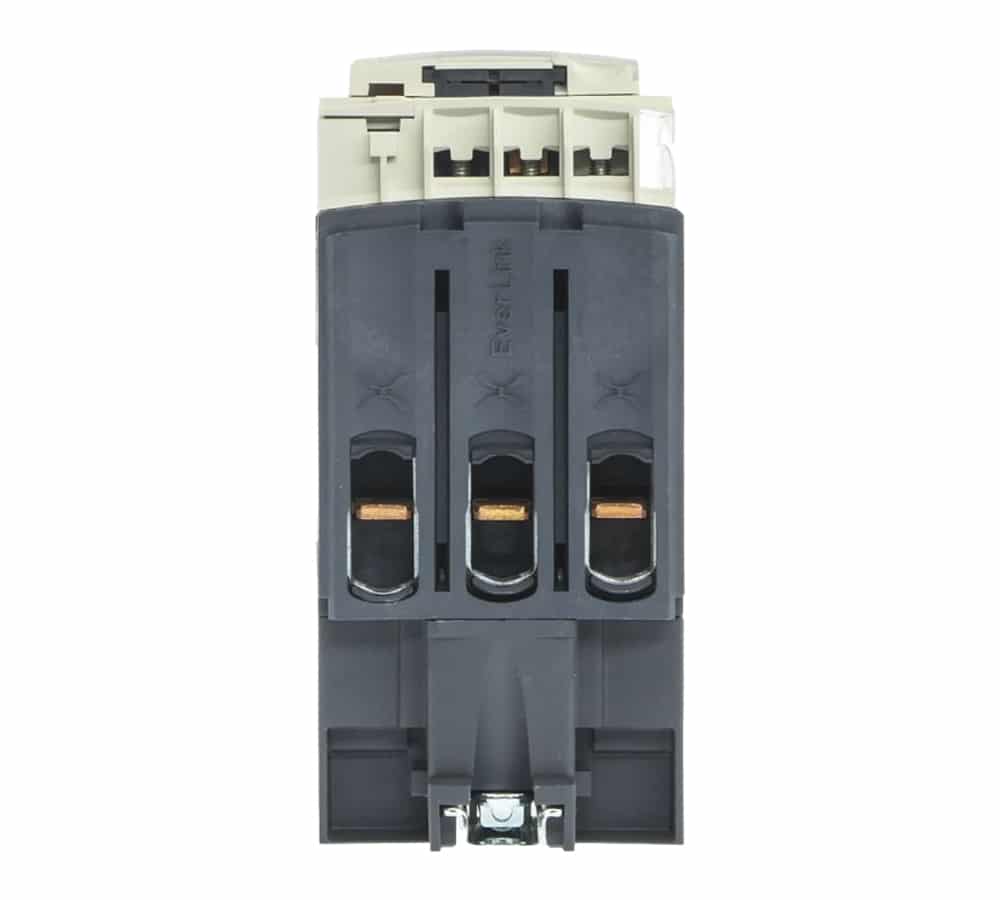

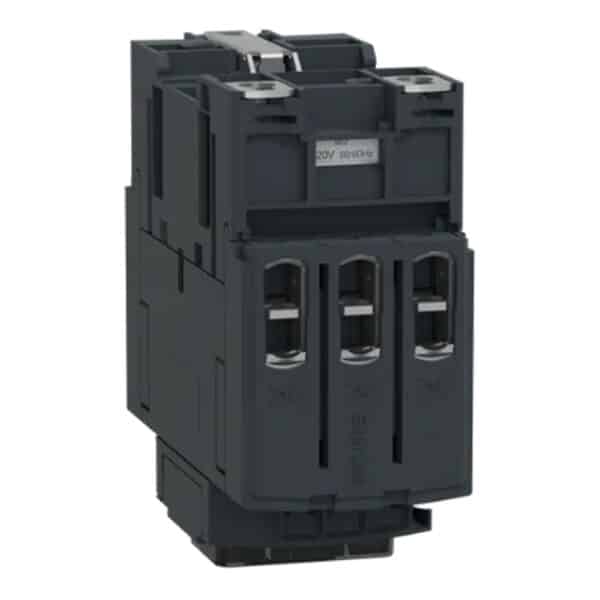

کنتاکتور LC1D40AM7 دارای 3 ترمینال ورودی برای 3 فاز از منبع تغذیه با نام‌های L1 ، L2 ، L3 و 3 ترمینال خروجی به سمت بار با نام‌های T1 ، T2 و T3 است که ترمینال‌های قدرت آن هستند . ترمینال‌های فرمان این کنتاکتور شامل ترمینال‌های 13-14 برای کنتاکت باز (NO : Normally Open) و 21-22 برای کنتاکت بسته (NC : Normally Close) و A1-A2 برای بوبین کنتاکتور است . اتصال سیم‌ها به ترمینال‌ها از طریق پیچ‌ها انجام می‌شود . به عبارتی دیگر ترمینال‌های این کنتاکتور به صورت گیره پیچی چفت می‌شوند .

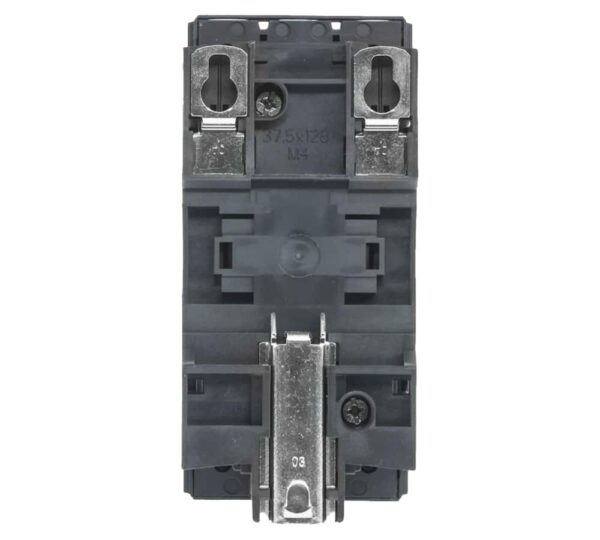

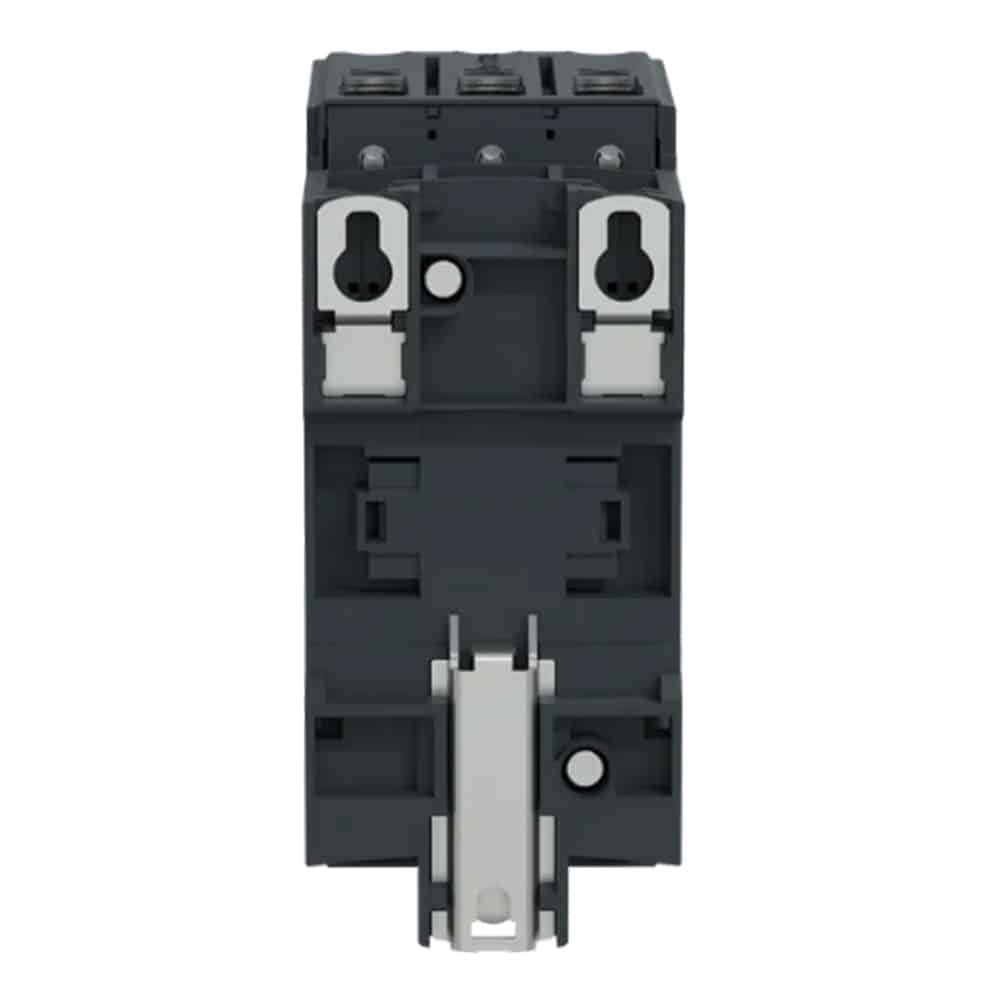

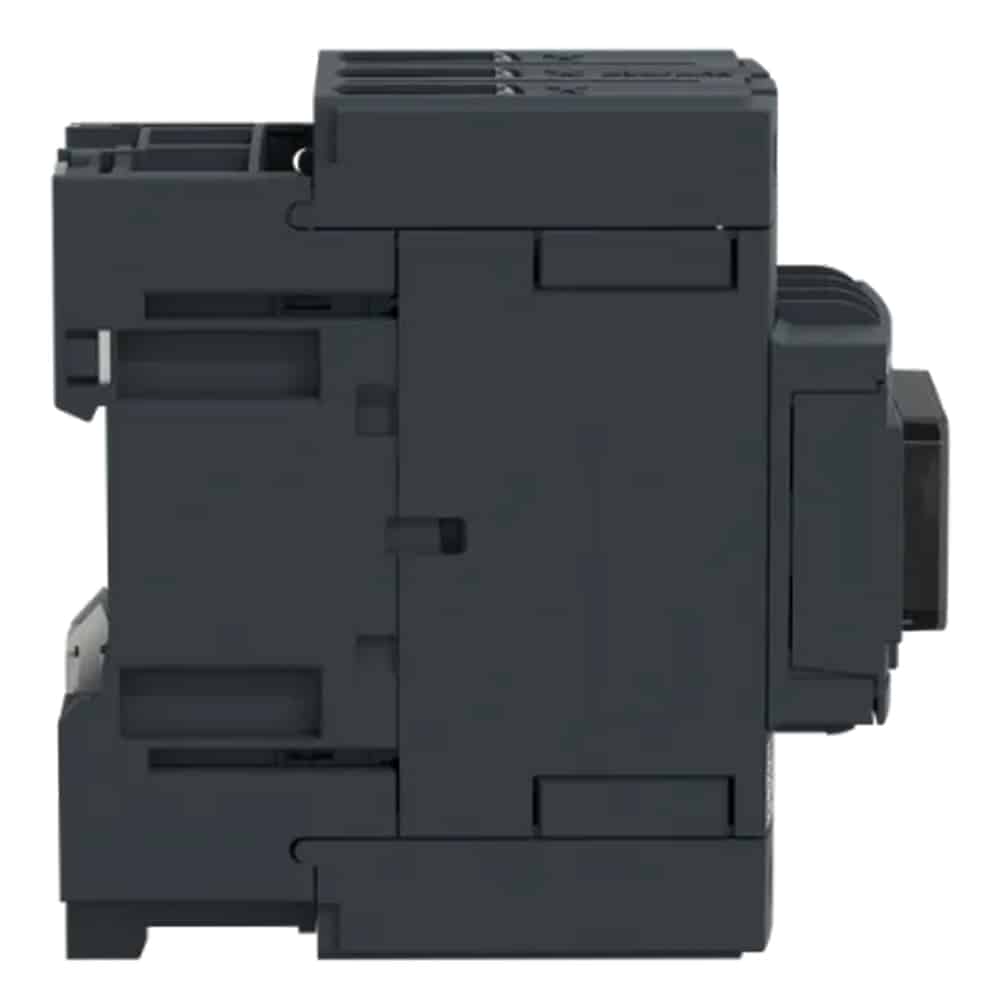

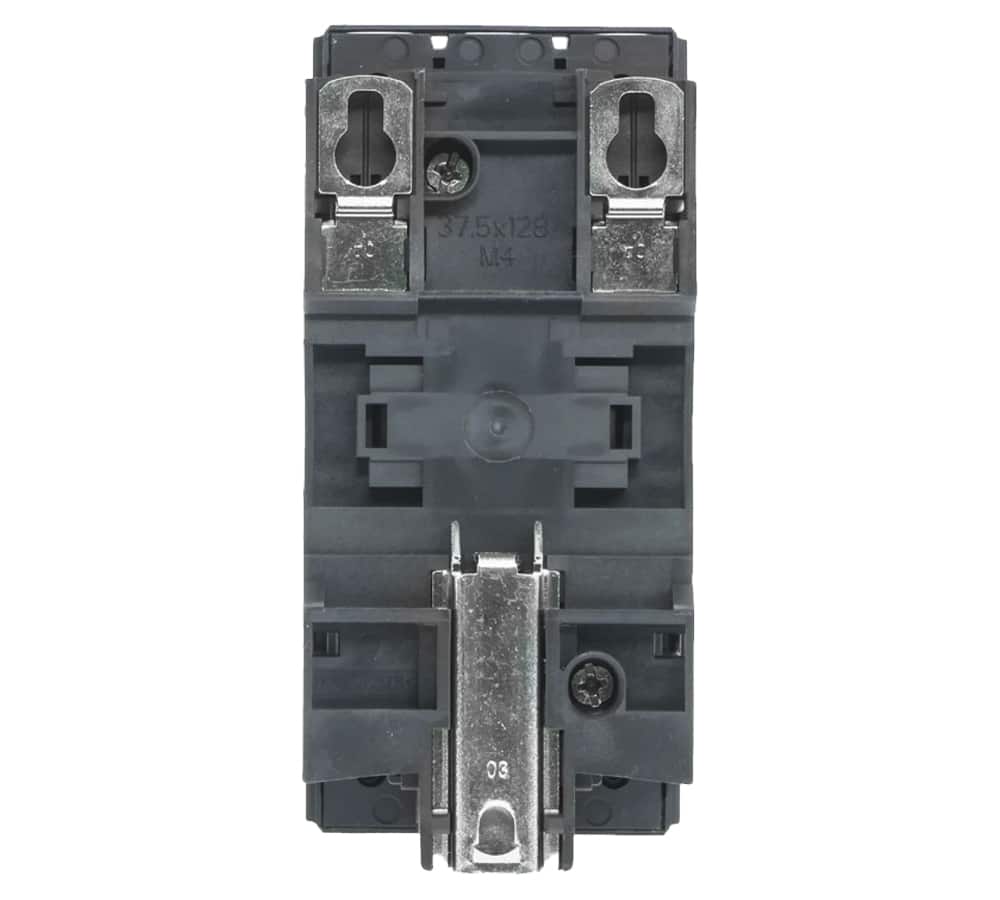

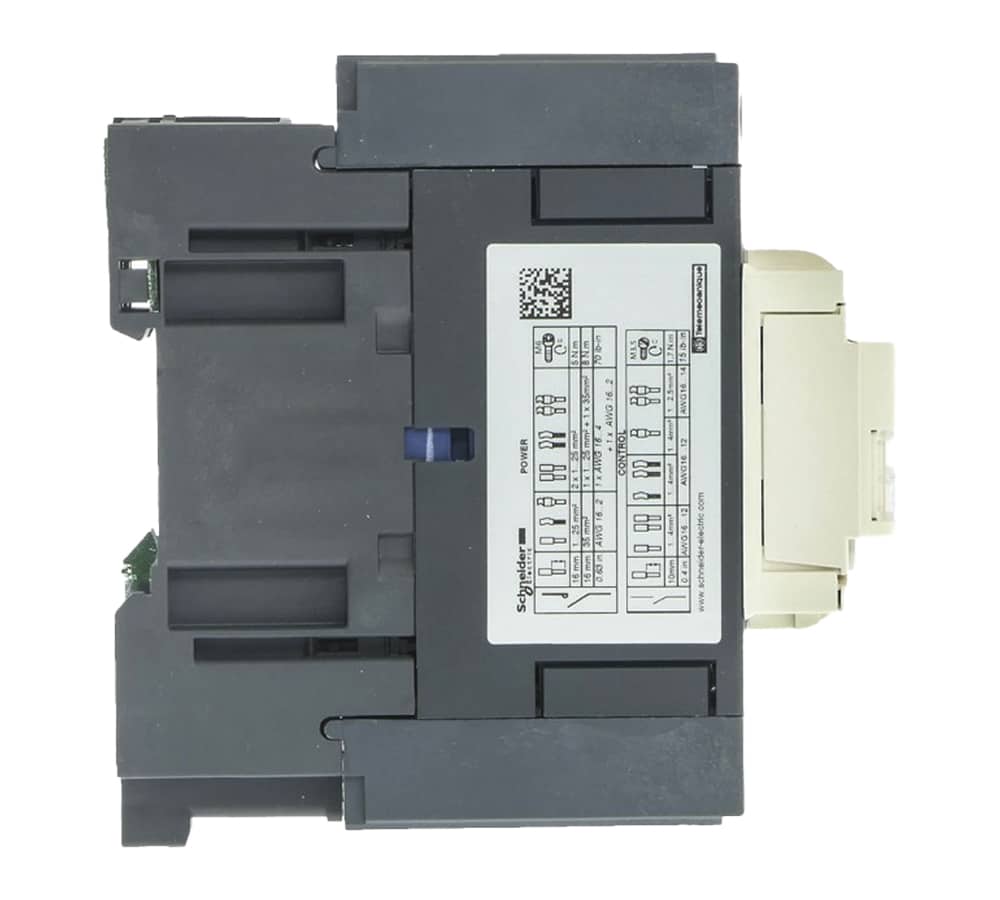

کنتاکتور LC1D40AM7 دارای کاور محافظ است که در برابر انواع تنش‌های مکانیکی و شیمیایی و همچنین نفوذ ذرات به درون آن مقاوم است . از طرفی دارای عایق بندی مناسبی است که در برابر تماس‌های غیر مستقیم و برق‌گرفتگی محافظت می‌کند . مقاومت عایقی آن به واسطه استفاده از این کاور محافظ 10 مگا اهم می‌باشد . علاوه بر این ، مقاومت حرارتی نیز در مواقع آتش‌سوزی برای این کنتاکتور 850 درجه سانتی‌گراد تامین شده است .

مدت زمان عملکرد کنتاکتور برای باز و بست کنتاکت‌ها متفاوت است . 4 تا 19 میلی‌ثانیه برای باز کردن و 12 تا 26 میلی‌ثانیه برای بستن کنتاکت‌ها به عنوان سیکل عملکرد این کنتاکتور معمول است . طول عمر کنتاکتور LC1D40M7 اشنایدر الکتریک 3600 ساعت می‌باشد . دوام مکانیکی کنتاکتور LC1D40M7 نیز برابر 6 میلیون سیکل می‌باشد .

دمای هوای محیطی مجاز برای کنتاکتور  LC1D40AM7 اشنایدر الکتریک 40- درجه تا 70+ درجه سانتی‌گراد است . درجه حفاظت کنتاکتور LC1D40AM7 برابر IP2X تامین شده است .
