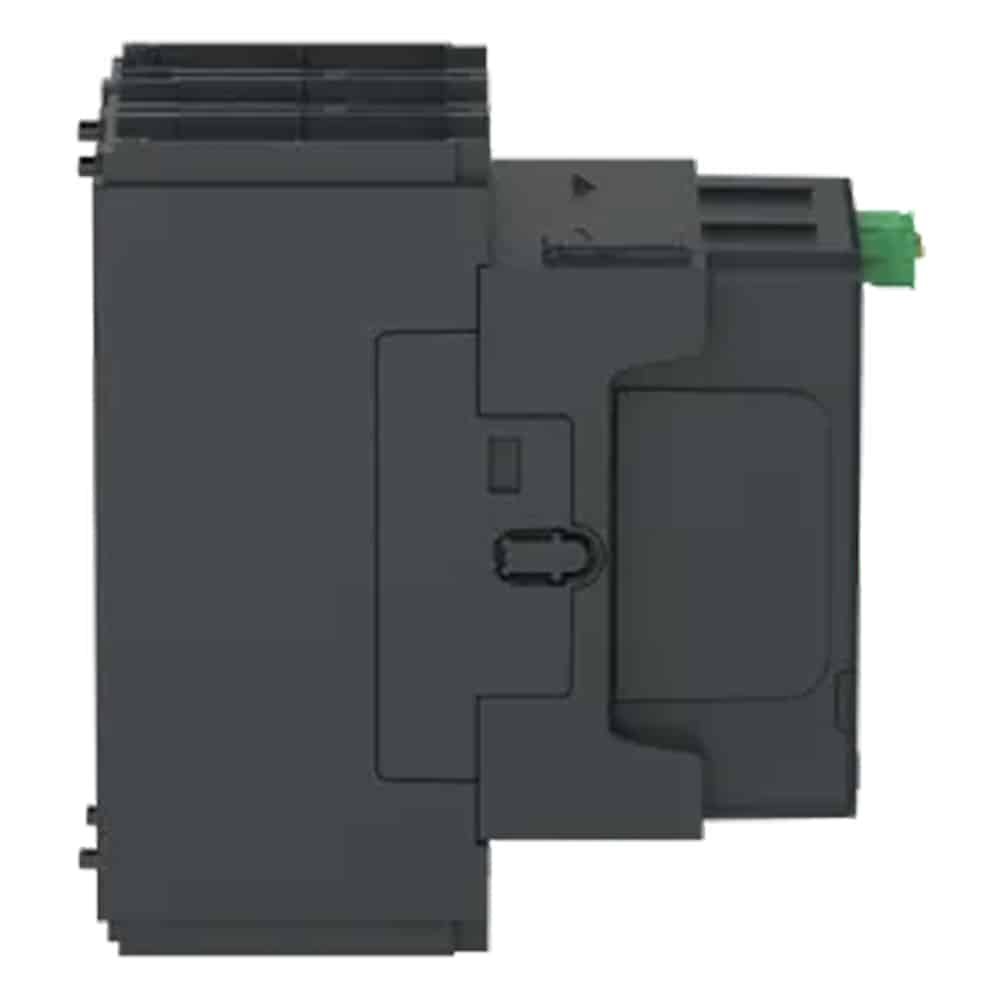

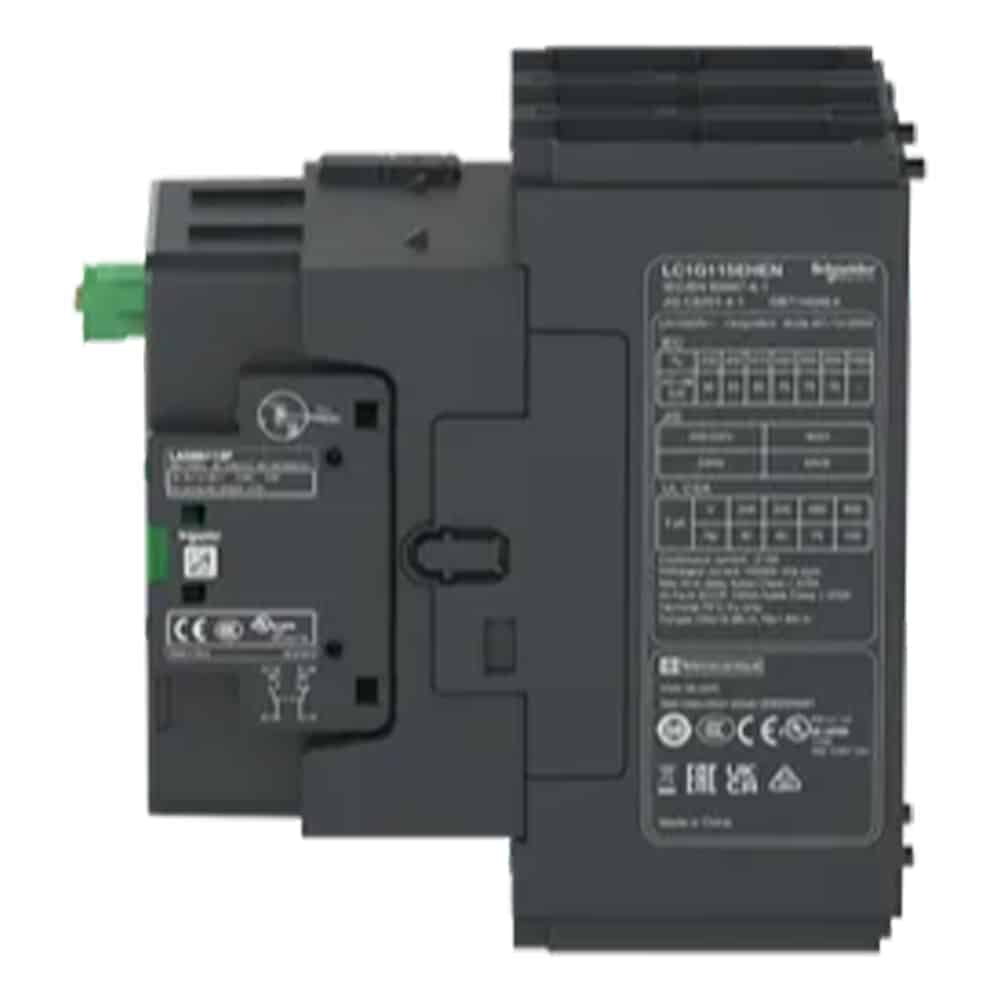

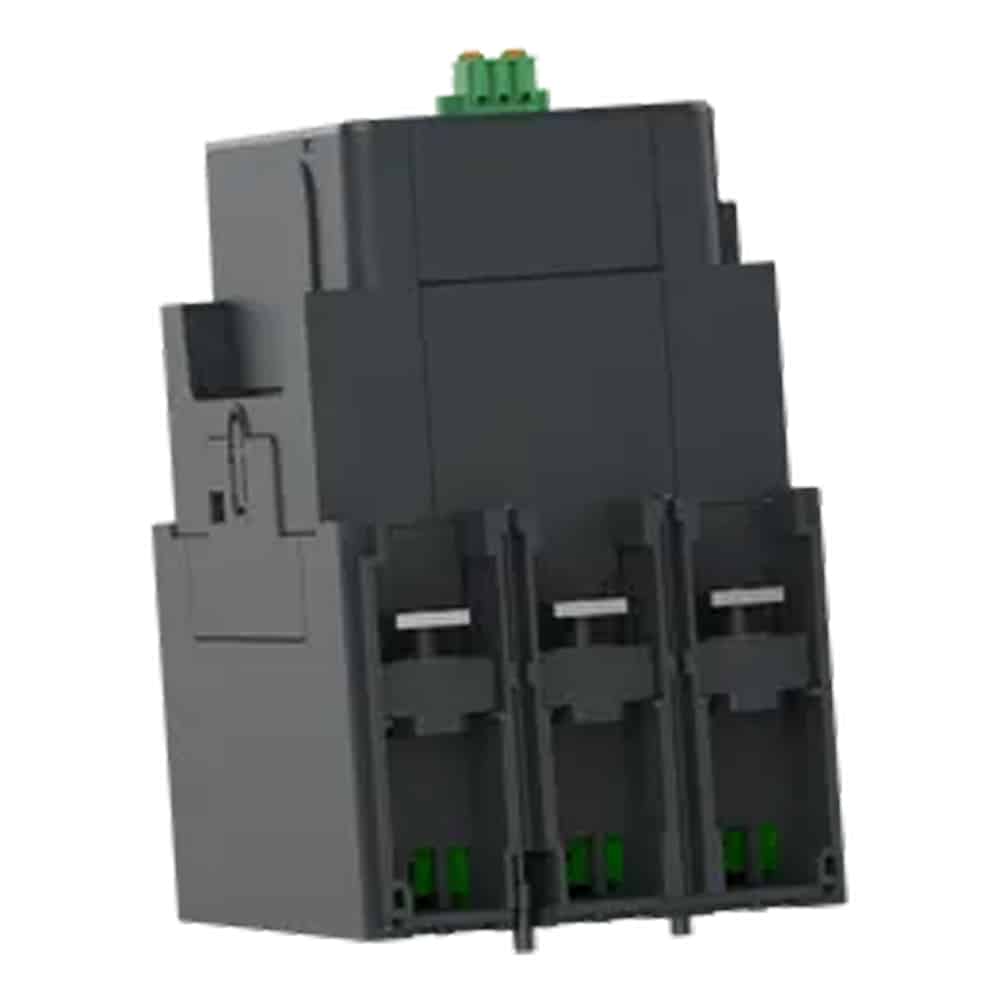

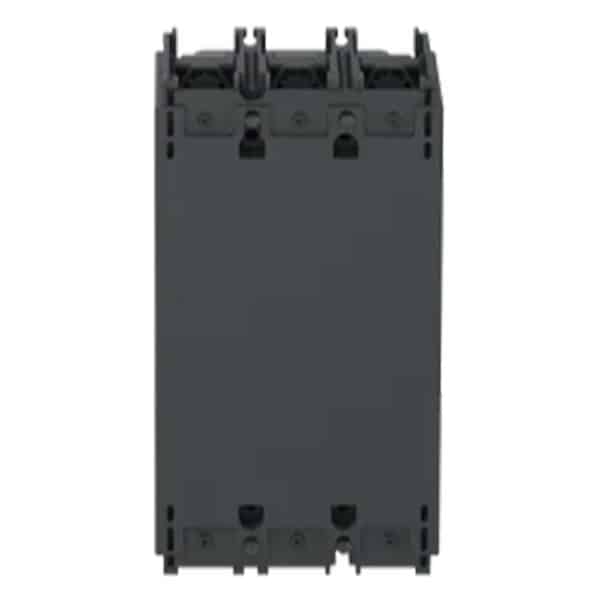

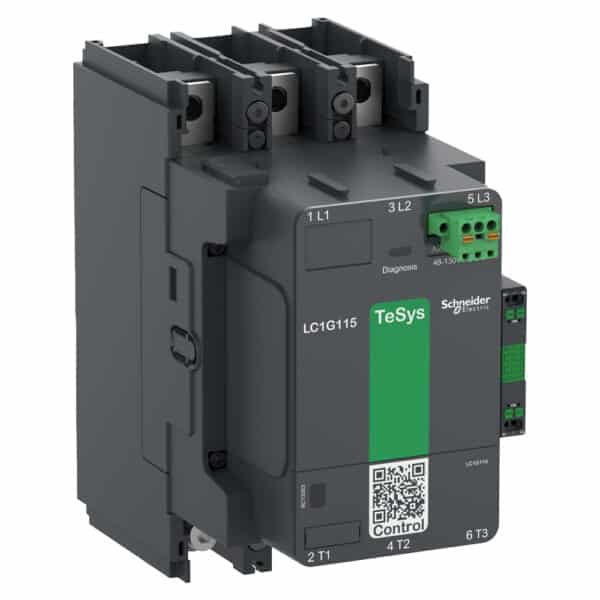

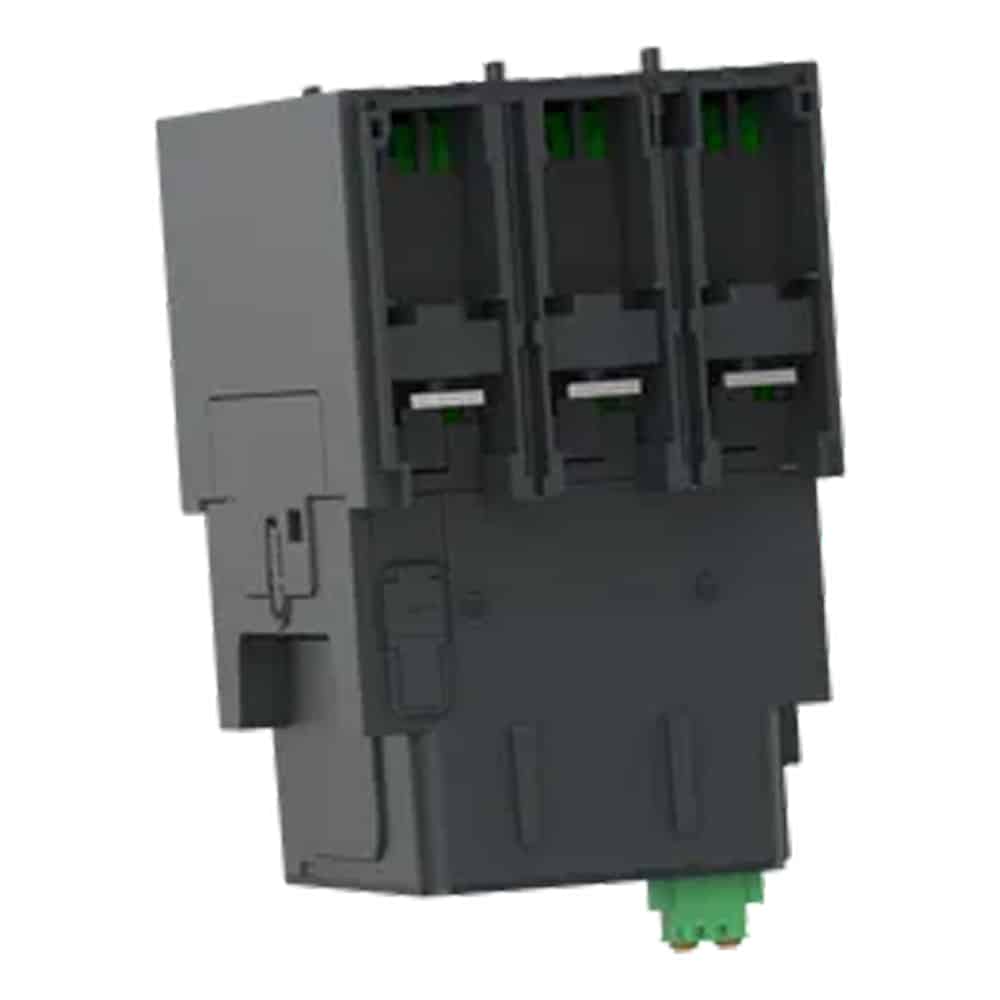

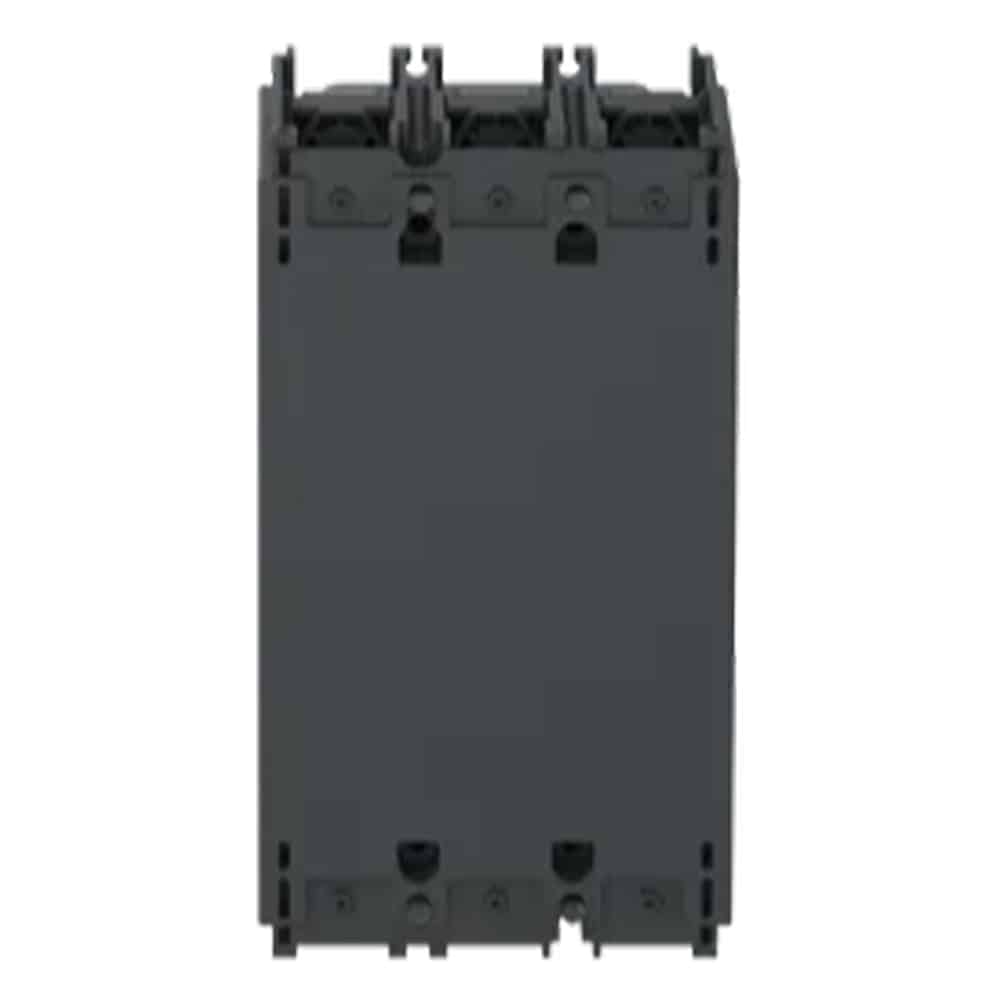

کنتاکتور سه پل 115 آمپر فشارقوی AC/DC اشنایدر LC1G115KUEN

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

13,120,000تومان

ویدیو محصول

توضیحات محصول

سوالات متداول

جزییات محصول

رنج سازگاری

TeSys Giga

نوع محصول

کنتاکتور

نام کوتاه

LC1G

کاربرد کنتاکتور

سوئیچ قدرت
کنترل موتور

دسته بندی کاربردی

AC-1
AC-3
AC-3e
AC-4
AC-5a
AC-5b
AC-6a
AC-6b
AC-8a
AC-8b
DC-1
DC-3
DC-5

پل

پل 3 پل

ولتاژ عملیاتی نامی

حداکثر 1000 ولت AC در 60/50 هرتز
حداکثر 460 ولت DC

جریان نامی

250 آمپر (40 درجه سانتی‌گراد) در حداکثر 1000 ولت AC-1
115 آمپر (60 درجه سانتی‌گراد) در حداکثر 440 ولت AC-3

ولتاژ مدار کنترل

100 تا 250 ولت AC در 60/50 هرتز
100 تا 250 ولت DC

محدودیت ولتاژ مدار کنترل

ولتاژ عملیاتی: 0.8 تا 1.1 ولتاژ کنترل (60 درجه سانتی‌گراد)
افت ولتاژ: 0.1 تا 0.45 ولتاژ کنترل (60 درجه سانتی‌گراد)

ولتاژ ضربه

8 کیلوولت

دسته بندی اضافه ولتاژ

دسته 3

جریان حرارتی در هوای آزاد عادی

250 آمپر (40 درجه سانتی‌گراد)

قدرت قطع نامی

1040 آمپر در 440 ولت

جریان کوتاه مدت قابل تحمل نامی

1.1 کیلوآمپر – 10 ثانیه
0.64 کیلوآمپر – 30 ثانیه
0.52 کیلوآمپر – 1 دقیقه
0.4 کیلوآمپر – 3 دقیقه
0.32 کیلوآمپر – 10 دقیقه

امپدانس متوسط

0.00018 اهم

رتبه بندی فیوز مرتبط

125 آمپر، فیوز aM در حداکثر 440 ولت برای موتور
125 آمپر، فیوز aM در حداکثر 690 ولت برای موتور
315 آمپر، فیوز gG در حداکثر 690 ولت

ولتاژ عایقی نامی

1000 ولت

تلفات توان در هر پل

10 وات، AC-1، جریان حرارتی 250 آمپر
3 وات، AC-3، جریان حرارتی 115 آمپر

کد سازگاری

LC1G

کنتاکت‌ها

3 کنتاکت نرمال باز

کنتاکت‌های کمکی

1 باز + 1 بسته

توان موتور بر حسب کیلووات

30 کیلووات در 230 ولت AC در 60/50 هرتز (AC-3e)
55 کیلووات در 400 ولت AC در 60/50 هرتز (AC-3e)
55 کیلووات در 415 ولت AC در 60/50 هرتز (AC-3e)
75 کیلووات در 440 ولت AC در 60/50 هرتز (AC-3e)
75 کیلووات در 500 ولت AC در 60/50 هرتز (AC-3e)
75 کیلووات در 690 ولت AC در 60/50 هرتز (AC-3e)
30 کیلووات در 230 ولت AC در 60/50 هرتز (AC-3)
55 کیلووات در 400 ولت AC در 60/50 هرتز (AC-3)
55 کیلووات در 415 ولت AC در 60/50 هرتز (AC-3)
75 کیلووات در 440 ولت AC در 60/50 هرتز (AC-3)
75 کیلووات در 500 ولت AC در 60/50 هرتز (AC-3)
75 کیلووات در 690 ولت AC در 60/50 هرتز (AC-3)
30 کیلووات در 230 ولت AC در 60/50 هرتز (AC-4)
55 کیلووات در 400 ولت AC در 60/50 هرتز (AC-4)
55 کیلووات در 415 ولت AC در 60/50 هرتز (AC-4)
65 کیلووات در 440 ولت AC در 60/50 هرتز (AC-4)
65 کیلووات در 500 ولت AC در 60/50 هرتز (AC-4)
75 کیلووات در 690 ولت AC در 60/50 هرتز (AC-4)

حداکثر توان موتور بر حسب اسب بخار

30 اسب‌بخار در 208/200 ولت AC ، 60/50 هرتز، برای موتورهای 3 فاز
40 اسب‌بخار در 240/230 ولت AC ، 60/50 هرتز، برای موتورهای 3 فاز
75 اسب‌بخار در 480/460 ولت AC ، 60/50 هرتز، برای موتورهای 3 فاز
100 اسب‌بخار در 600/575 ولت AC ، 60/50 هرتز، برای موتورهای 3 فاز

تکنولوژی بوبین

محدودکننده داخلی پیک دوطرفه

جریان موثر

1560 در 440 ولت

دوام مکانیکی

8 میلیون سیکل

توان هجومی در شبکه AC

540 ولت‌آمپر

توان هجومی در شبکه DC

380 وات

توان نگهدارنده مصرفی در شبکه AC

12.4 ولت‌آمپر

توان نگهدارنده مصرفی در شبکه DC

7.8 وات

زمان سیکل عملکرد

40 تا 70 میلی‌ثانیه برای بستن
15 تا 50 میلی‌ثانیه برای باز کردن

نرخ بهره برداری حداکثری

600 سیکل/ ساعت AC-3
600 سیکل/ساعت AC-3e

تکیه‌گاه نصب

پلیت (صفحه پشتی)

استانداردها

EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
JIS C8201-4-1
JIS C8201-5-1

گواهینامه‌ها

CB Scheme
CCC
cULus
EAC
CE
UKCA
EU-RO-MR by DNV-GL

ارتفاع

193 میلی متر

عرض

108 میلی متر

عمق

193 میلی متر

وزن خالص

3.6 کیلوگرم

درجه حفاظت IP

IP2X برای وجه جلو با پوشش طبق استاندارد IEC 60529
IP2X برای وجه جلو با پوشش مطابق با استاندارد VDE 0106

دمای محیط برای بهره برداری

25- تا 60 درجه سانتی‌گراد

دمای محیط برای نگهداری یا انبار

60- تا 80 درجه سانتی‌گراد

استحکام مکانیکی

در مقابل لرزش، 5 تا 300 هرتز، 2 gn در حالت باز
در مقابل لرزش، 5 تا 300 هرتز، 4 gn در حالت بسته

در مقابل ضربات، 10 gn، 11 میلی‌ثانیه در حالت باز
در مقابل ضربات، 15 gn، 11 میلی‌ثانیه در حالت بسته

رنگ

طوسی تیره

دمای مجاز هوای اطراف دستگاه

40- تا 70 درجه سانتی‌گراد در ولتاژ کنترل
