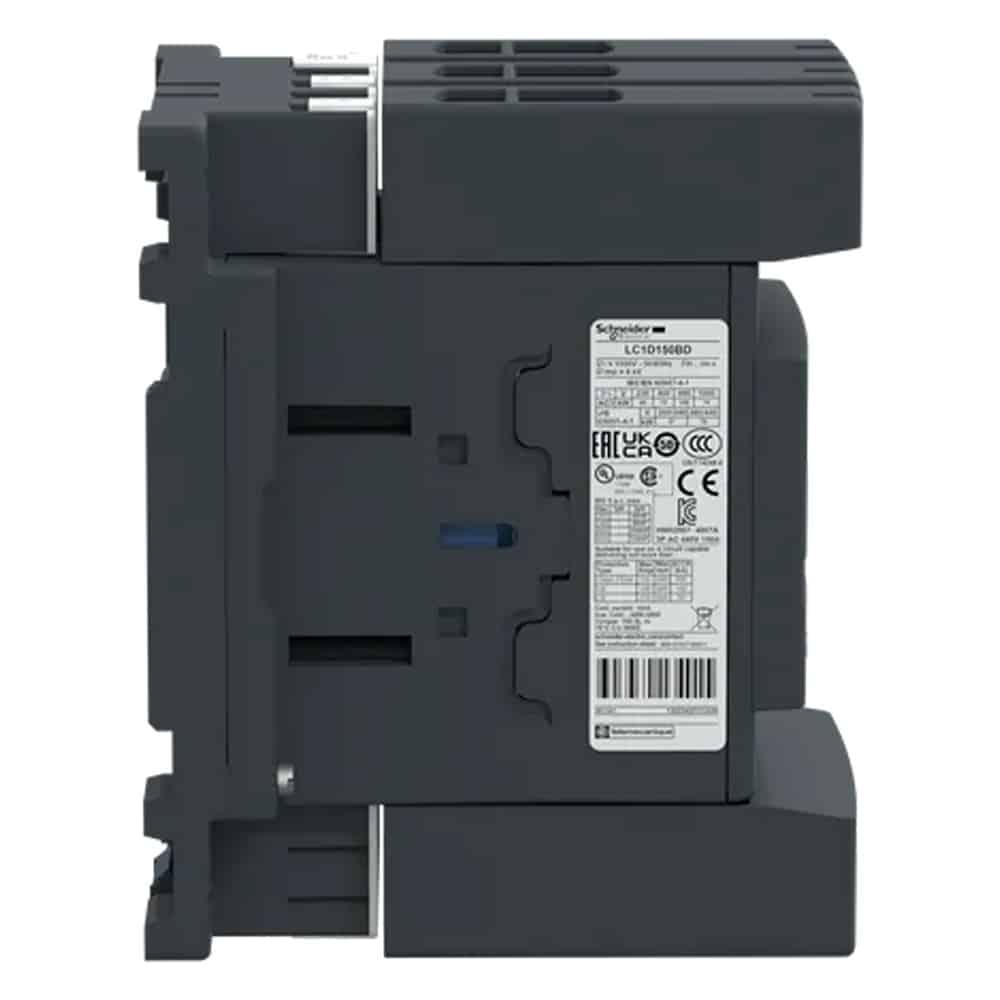

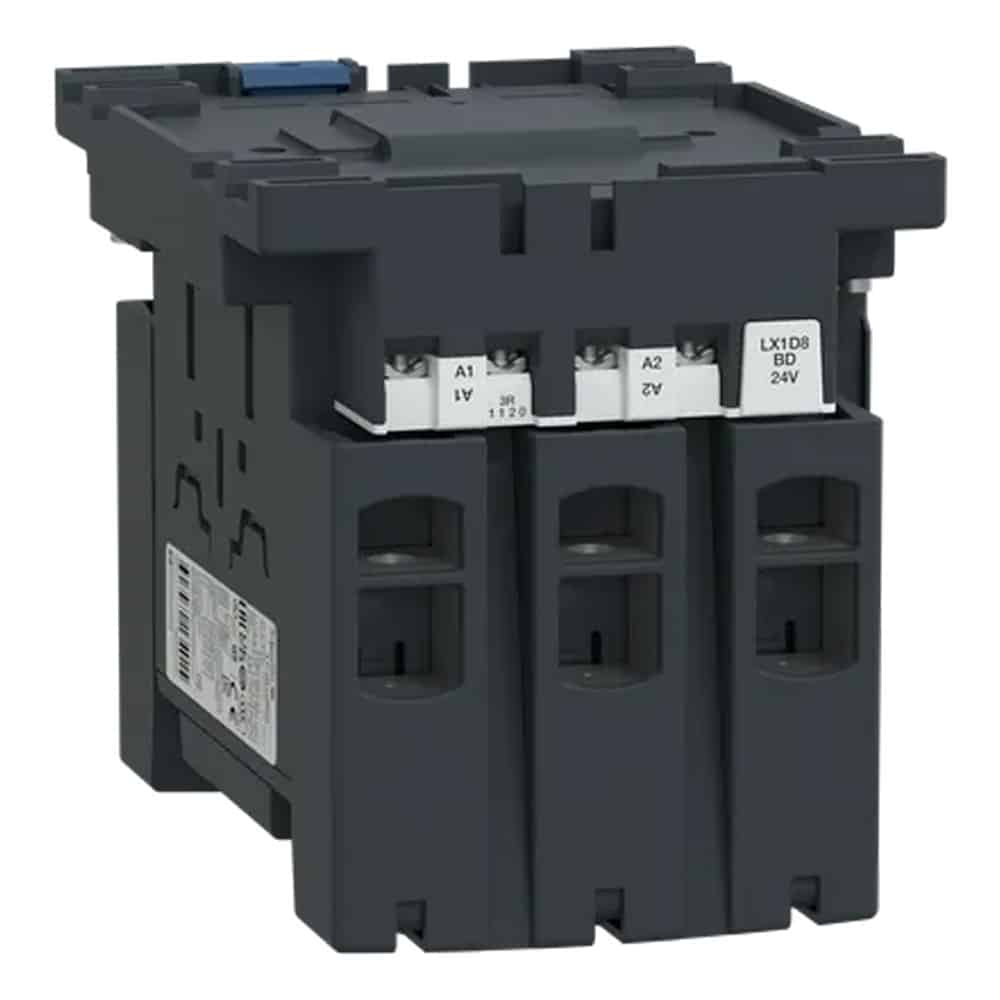

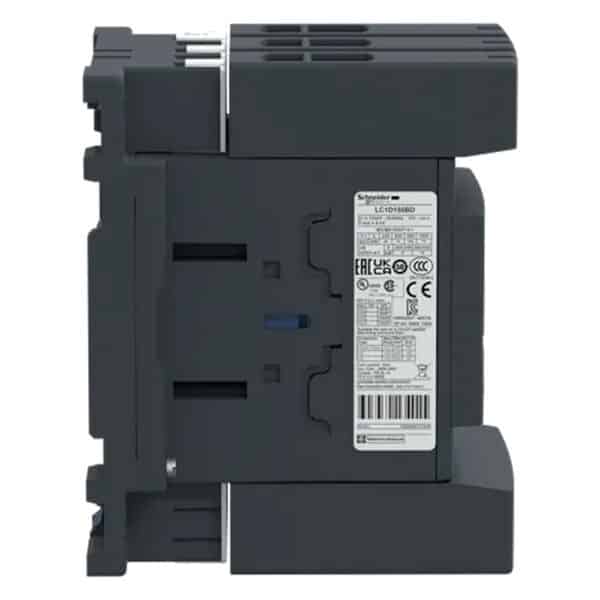

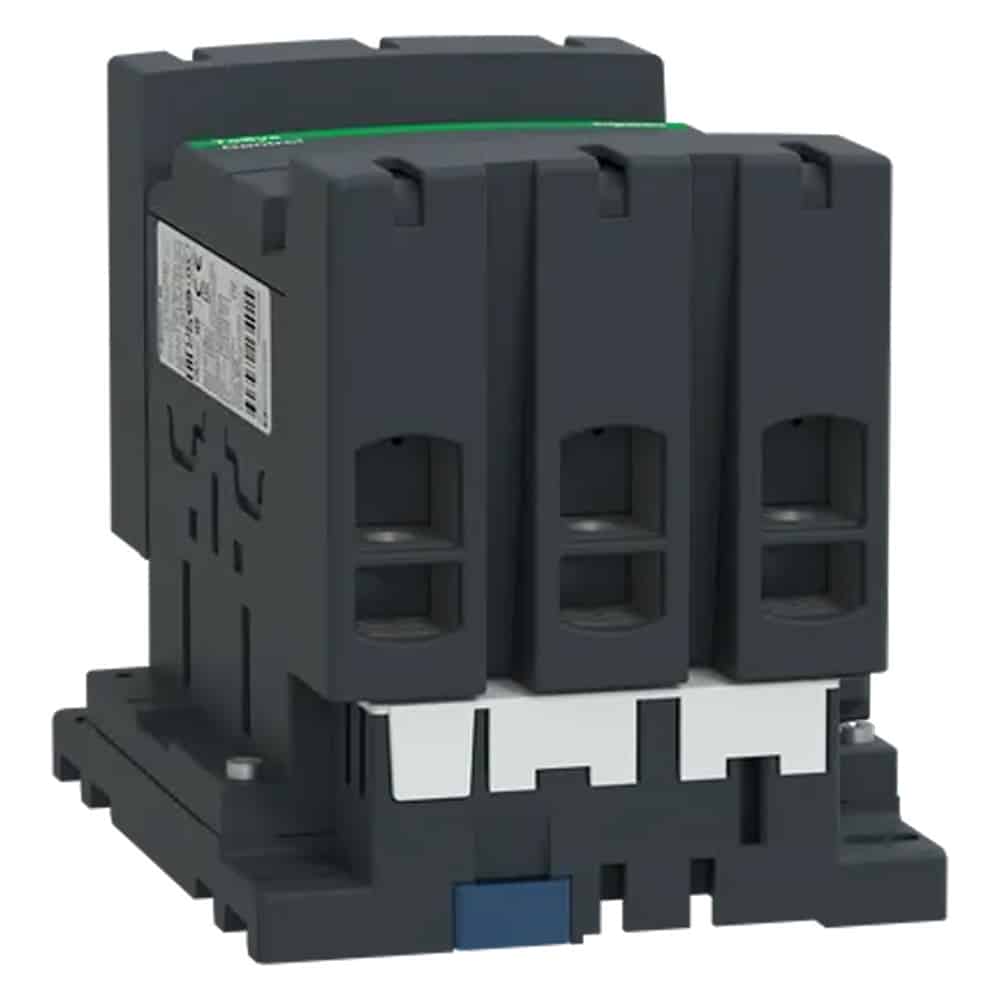

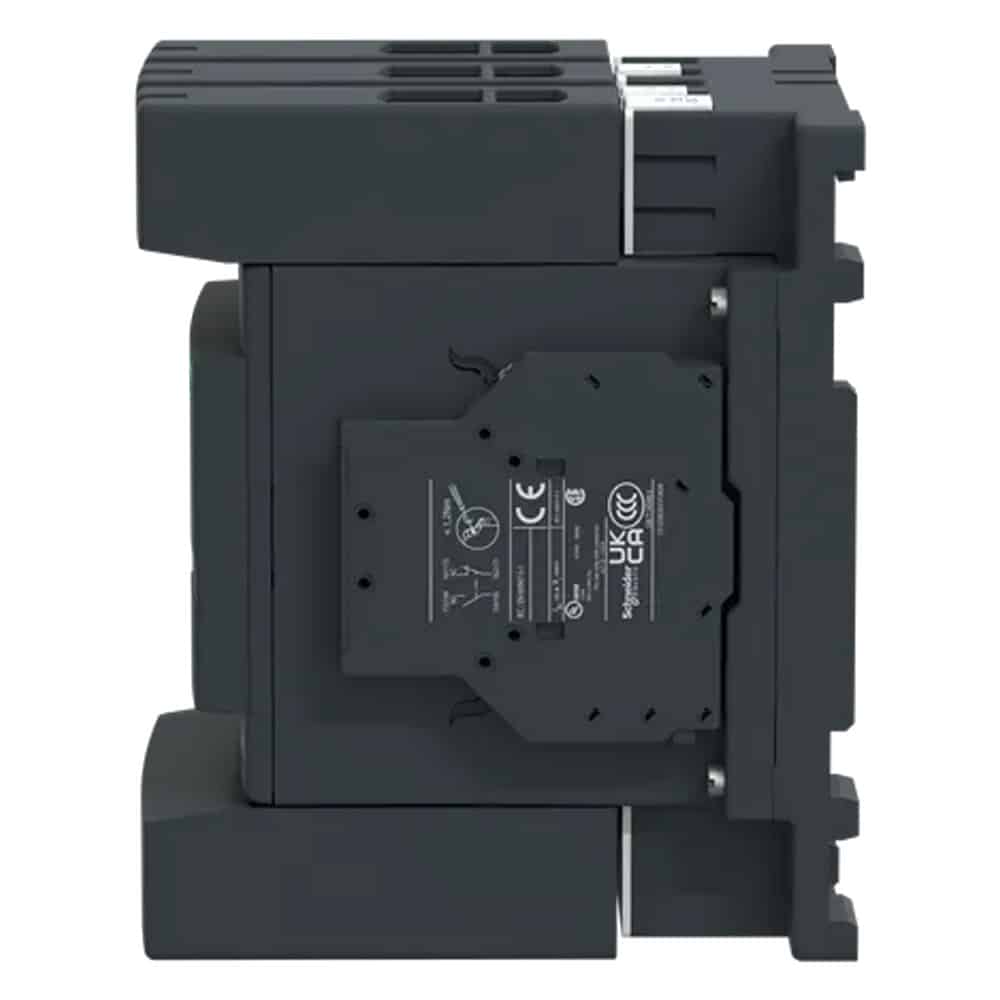

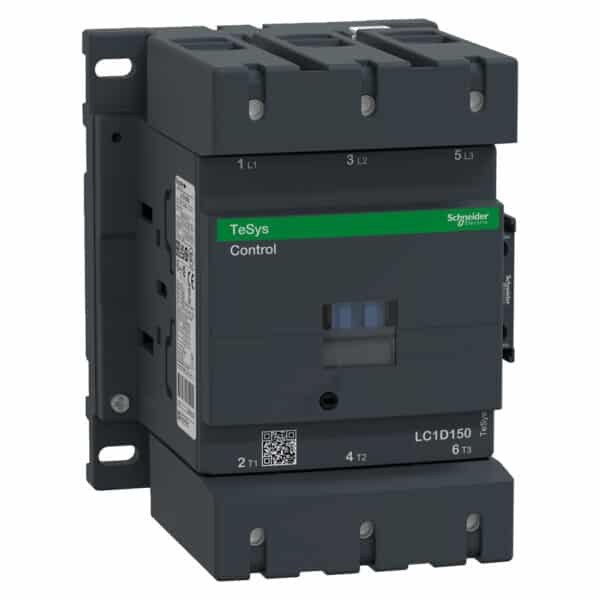

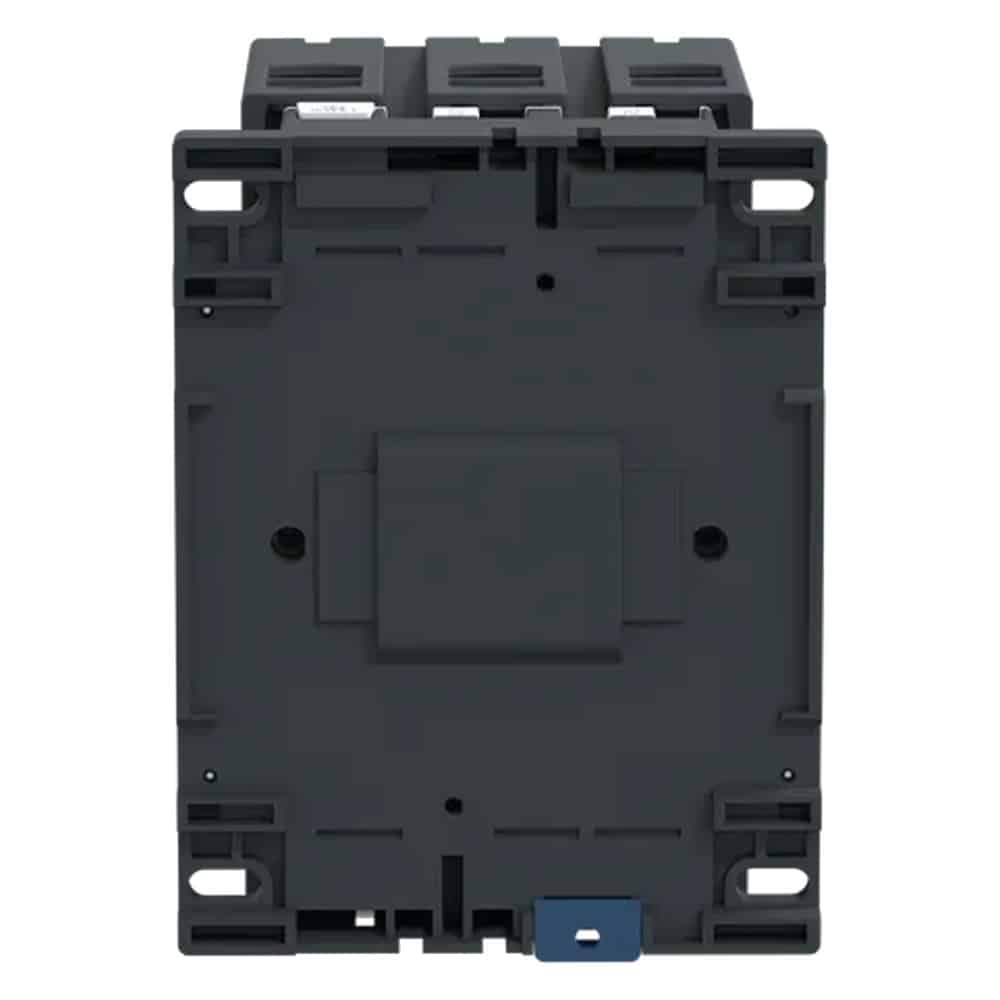

کنتاکتور سه پل 150 آمپر 110 ولت DC اشنایدر LC1D150FD

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

عمق

سوالات متداول

جزییات محصول

نوع محصول

کنتاکتور

کاربرد

کنترل موتور
بار اهمی

دسته بندی کاربردی

AC-3
AC-1
AC-4
AC-3e

پل

3 پل

ولتاژ عملیاتی نامی

مدار قدرت: حداکثر 1000 ولت AC در 25 تا 400 هرتز
مدار قدرت: حداکثر 300 ولت DC

جریان نامی

200 آمپر (60 درجه سانتی‌گراد)، حداکثر 440 ولت AC، رنج AC-1، مدار قدرت
150 آمپر (60 درجه سانتی‌گراد)، حداکثر 440 ولت AC، رنج AC-3، مدار قدرت
150 آمپر (60 درجه سانتی‌گراد)، حداکثر 440 ولت AC، رنج AC-3e، مدار قدرت

ولتاژ مدار کنترل

110 ولت DC

توان موتور (کیلووات)

40 کیلووات در 220 تا 230 ولت AC، 60/50 هرتز (AC-3)
75 کیلووات در 380 تا 400 ولت AC، 60/50 هرتز (AC-3)
80 کیلووات در 415 تا 440 ولت AC، 60/50 هرتز (AC-3)
90 کیلووات در 500 ولت AC، 60/50 هرتز (AC-3)
100 کیلووات در 660 تا 690 ولت AC، 60/50 هرتز (AC-3)
75 کیلووات در 1000 ولت AC، 60/50 هرتز (AC-3)
22 کیلووات در 400 ولت AC، 60/50 هرتز (AC-4)
40 کیلووات در 220 تا 230 ولت AC، 60/50 هرتز (AC-3e)
75 کیلووات در 380 تا 400 ولت AC، 60/50 هرتز (AC-3e)
80 کیلووات در 415 تا 440 ولت AC، 60/50 هرتز (AC-3e)
90 کیلووات در 500 ولت AC، 60/50 هرتز (AC-3e)
100 کیلووات در 660 تا 690 ولت AC، 60/50 هرتز (AC-3e)
75 کیلووات در 1000 ولت AC، 60/50 هرتز (AC-3e)

توان موتور (اسب بخار)

40 اسب‌بخار در 208/200 ولت AC ، 60/50 هرتز، برای موتورهای 3 فاز
50 اسب‌بخار در 240/230 ولت AC ، 60/50 هرتز، برای موتورهای 3 فاز
100 اسب‌بخار در 480/460 ولت AC ، 60/50 هرتز، برای موتورهای 3 فاز
125 اسب‌بخار در 600/575 ولت AC ، 60/50 هرتز، برای موتورهای 3 فاز

کد سازگاری

LC1D

کنتاکت‌ها

3 کنتاکت نرمال باز

سازگاری کنتاکت

M10

کاور محافظ

دارد

جریان حرارتی در هوای آزاد عادی

200 آمپر (60 درجه سانتی‌گراد) برای مدار قدرت

جریان موثر

140 آمپر AC برای مدار فرمان مطابق با استاندارد IEC 60947-5-1
250 آمپر DC برای مدار فرمان مطابق با استاندارد IEC 60947-5-1
1660 آمپر در 440 ولت برای مدار قدرت مطابق با استاندارد IEC 60947

قدرت قطع نامی

1400 آمپر در 440 ولت برای مدار قدرت مطابق با استاندارد IEC 60947

جریان کوتاه مدت قابل تحمل نامی

250 آمپر، 40 درجه سانتی‌گراد، 10 دقیقه، مدار قدرت
580 آمپر، 40 درجه سانتی‌گراد، 1 دقیقه، مدار قدرت
1200 آمپر، 40 درجه سانتی‌گراد، 10 ثانیه، مدار قدرت
1400 آمپر، 40 درجه سانتی‌گراد، 1 ثانیه، مدار قدرت
100 آمپر، 1 ثانیه، مدار فرمان
120 آمپر، 500 میلی‌ثانیه، مدار فرمان
140 آمپر، 100 میلی‌ثانیه، مدارد فرمان

رتبه بندی فیوز مرتبط

10 آمپر، فیوز GG برای مدار فرمان
315 آمپر، فیوز GG، حداکثر 690 ولت، تناسب نوع 1 برای مدار قدرت
250 آمپر، فیوز GG، حداکثر 690 ولت، تناسب نوع 2 برای مدار قدرت

امپدانس متوسط

0.6 میلی‌اهم، در جریان حرارتی 200 آمپر و فرکانس 50 هرتز مدار قدرت

تلفات توان در هر پل

24 وات AC-1
13.5 وات AC-3
13.5 وات AC-3e

ولتاژ عایقی نامی

مدار قدرت: 1000 ولت مطابق با استاندارد IEC 60947-4-1
مدار قدرت: 600 ولت طبق گواهینامه CSA
مدار قدرت: 600 ولت طبق گواهینامه UL
مدار فرمان: 690 ولت مطابق با استاندارد IEC 60947-1
مدرا فرمان: 600 ولت طبق گواهینامه CSA
مدار فرمان: 600 ولت طبق گواهینامه UL

دسته بندی اضافه ولتاژ

III

درجه آلودگی

3

ولتاژ ضربه

8 کیلوولت مطابق با استاندارد IEC 60947

سطح قابلیت اطمینان ایمنی

B10d: 1369863 سیکل با بار نامی مطابق با استاندارد EN/ISO 13849-1
B10d: 20000000 سیکل با بار مکانیکی مطابق با استاندارد EN/ISO 13849-1

دوام مکانیکی

8 میلیون سیکل

دوام الکتریکی

0.85 میلیون سیکل، 150 آمپر، AC-3، ولتاژ عملیاتی حداکثر 440 ولت
1 میلیون سیکل، 200 آمپر، AC-1، ولتاژ عملیاتی حداکثر 440 ولت
0.85 میلیون سیکل، 150 آمپر، AC-3e، ولتاژ عملیاتی حداکثر 440 ولت

نوع مدار کنترل

DC استاندارد

تکنولوژی بوبین

با قابلیت فرونشانی کامل

محدودیت ولتاژ مدار کنترل

ولتاژ عملیاتی DC: 0.75 تا 1.2 ولتاژ کنترل (40- تا 55 درجه سانتی‌گراد)
افت ولتاژ DC: 0.15 تا 0.4 ولتاژ کنترل (40- تا 70 درجه سانتی‌گراد)
ولتاژ عملیاتی DC: 1 تا 1.2 ولتاژ کنترل (55 تا 70 درجه سانتی‌گراد)

توان هجومی

270 تا 365 وات (20 درجه سانتی‌گراد)

توان نگهدارنده مصرفی

2.4 تا 5.1 وات (20 درجه سانتی‌گراد)

سیکل عملیات

20 تا 35 میلی‌ثانیه برای بستن
40 تا 75 میلی‌ثانیه برای باز کردن

ثابت زمانی

25 میلی‌ثانیه

نرخ بهره برداری حداکثری

1200 سیکل/ساعت در 60 درجه سانتی‌گراد

کنتاکت‌های کمکی

1 باز + 1 بسته

نوع کنتاکت کمکی

مکانیکی 1 باز + 1 بسته مطابق با استاندارد IEC 60947-5-1
نوع آینه ای، 1 کنتاکت بسته مطابق با استاندارد IEC 60947-4-1

فرکانس مدار فرمان

25 تا 400 هرتز

حداقل ولتاژ سوئیچینگ

17 ولت برای مدار فرمان

حداقل جریان سوئیچینگ

5 میلی‌آمپر برای مدار فرمان

مقاومت عایقی

بالای 10 مگااهم برای مدار فرمان

زمان عدم همپوشانی کنتاکت‌ها

1.5 میلی‌ثانیه در قطع انرژی بدون همپوشانی بین کنتاکت باز و بسته
1.5 میلی‌ثانیه در وصل انرژی بدون همپوشانی بین کنتاکت باز و بسته

تکیه‌گاه نصب

ریل
پلیت

استانداردها

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508

گواهینامه‌ها

BV
DNV
CCC
RINA
CSA
GOST
LROS (Lloyds register of shipping)
UL
GL
UKCA
CE

درجه حفاظت IP

IP20 برای وجه جلو مطابق با استاندارد IEC 60529

استقامت آب و هوایی

در معرض گرمای مرطوب طبق IACS E10

دمای مجاز هوای اطراف دستگاه

40- تا 60 درجه سانتی‌گراد
60 تا 70 درجه سانتی‌گراد با کاهش مقادیر

ارتفاع عملیاتی نسبت به سطح دریا

0 تا 3000 متر

مقاومت در برابر آتش

850 درجه سانتی‌گراد مطابق با استاندارد IEC 60695-2-1

تاخیر در شعله ور شدن

V1 طبق گواهینامه UL 94

استحکام مکانیکی

لرزش در حالت باز (2 Gn, 5…300 Hz)
لرزش در حالت بسته (4 Gn, 5…300 Hz)
ضربه در حالت باز (6 Gn for 11 ms)
ضربه درحالت بسته (15 Gn for 11 ms)

ارتفاع

158 میلی متر

عرض

120 میلی متر

عمق

136 میلی متر

وزن خالص

2.5 کیلوگرم
