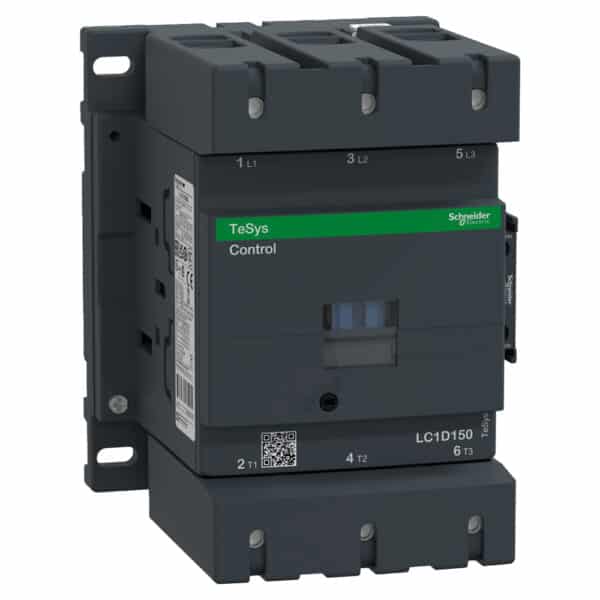

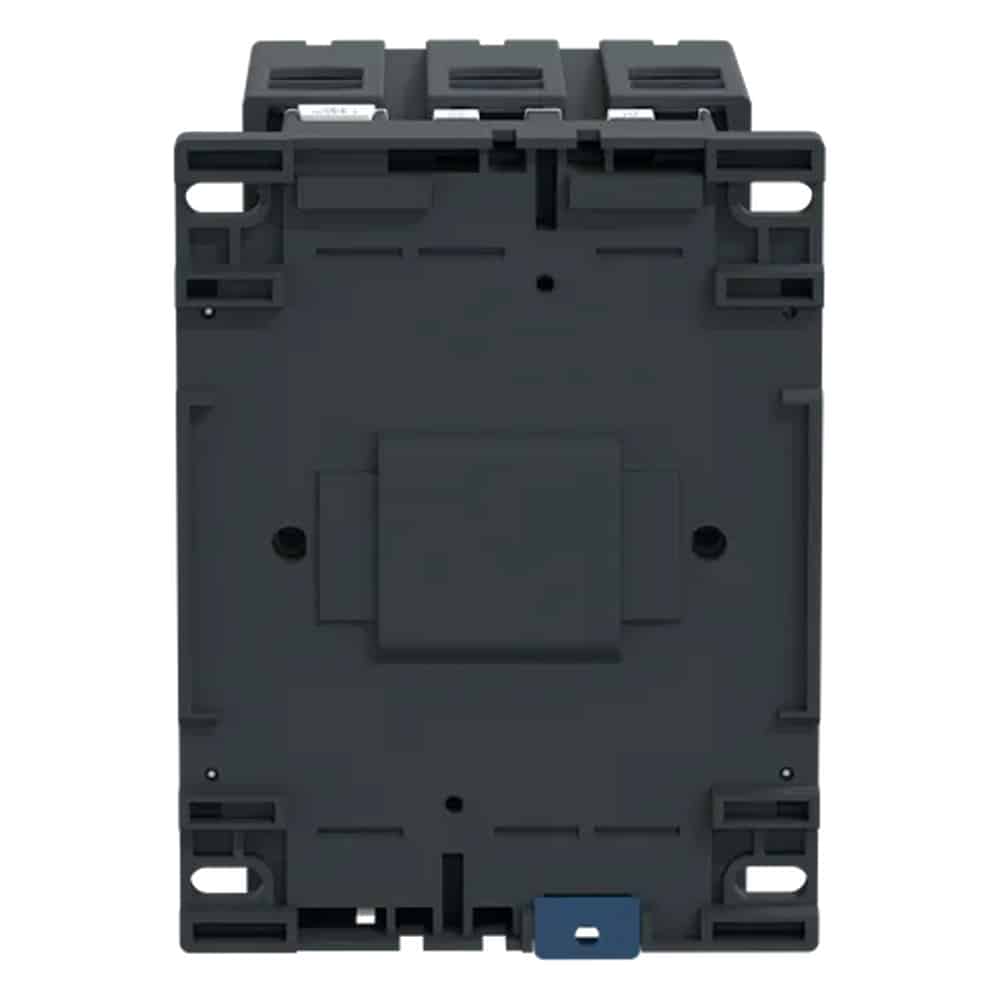

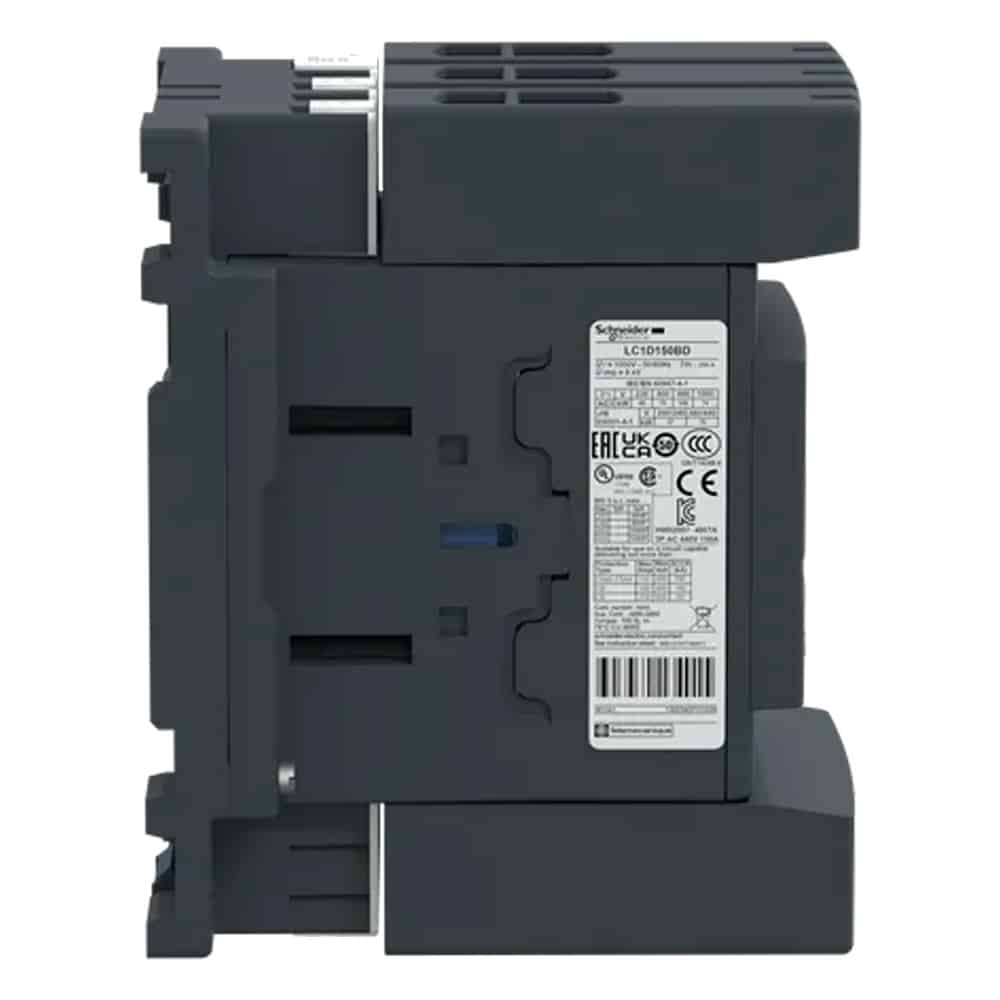

کنتاکتور سه پل 150 آمپر 24 ولت DC اشنایدر کد LC1D150BD

ویژگی‌های فنی کنتاکتور اشنایدر کد LC1D150BD

• دسته‌بندی و کاربرد

کنتاکتور اشنایدر کد LC1D150BD دارای نام اختصاری LC1D است که برای قطع و وصل و کنترل بارهای موتوری و بارهای مقاومتی مورد استفاده قرار می‌گیرد. این کنتاکتور در سیستم سه‌فاز به کار گرفته شده و در دسته‌بندی‌های AC-4 ،AC-3 ،AC-1 ،AC-3e کارایی داشته و برای انوع موتورها و بارهای مقاومتی با سیم‌پیچی‌های مختلف مناسب است.

• مشخصات ولتاژ و جریان

کنتاکتور LC1D150BD در ولتاژ کنترل 24 ولت DC قابل بهره‌برداری می‌باشد. این کنتاکتور با ولتاژ کار نامی حداکثر تا 1000 ولت متناوب و با فرکانس 25 تا 400 هرتز قابل استفاده بوده و ولتاژ مستقیم نامی حداکثری آن 300 ولت است.

ولتاژ عایقی نامی نیز در این کنتاکتور بر اساس استانداردهای مختلف، در مقادیر متفاوتی تعریف شده است. برای مدار قدرت بر اساس استاندارد IEC 60947-4-1 ولتاژ عایقی 1000 ولت و طبق استاندارد IEC 60947-1 برای مدار فرمان برابر 690 ولت و بر اساس گواهی‌نامه‌های CSA و UL ولتاژ عایقی برای هر دو مدار قدرت و فرمان برابر با 600 ولت است.

حداکثر ولتاژ ضربه‌ای وارد به این کنتاکتور بر اساس استاندارد IEC 60947 هشت کیلوولت تعریف شده است.

جریان بهره‌بردای نامی کنتاکتور LC1D150BD با توجه به استفاده برای بارهای مقاومتی و موتوری مختلف، متفاوت می‌باشد و با در نظر گرفتن جریان هر یک از این بارها باید مورد استفاده قرار گیرد.

برای مدار قدرت با ولتاژ حداکثر 440 ولت در سطح AC-3 و AC-3e جریان عملکرد نامی آن 150 آمپر و برای مدار قدرت با ولتاژ نامی حداکثر 440 ولت در سطح AC-1 جریان عملکرد نامی 200 قابل اعمال می‌باشد. جریان عملکرد در این کنتاکتور تابع شرایط دمایی محیط نیز می‌باشد. مشخصات جریان و ولتاژ ذکر شده در دمای 60 درجه سانتی‌گراد برقرار است.

جریان حرارتی نیز در این کنتاکتور برای مدار قدرت حداکثر 200 آمپر می‌باشد که تابع شرایط دمایی حداکثر 60 درجه سانتی‌گراد است.

حداقل جریان و ولتاژ سوئیچینگ این کنتاکتور به ترتیب برابر 5 میلی‌آمپر و 17 ولت می‌باشد

• امپدانس

امپدانس متوسط کنتاکتور LC1D150BD در جریان حرارتی 200 آمپر و فرکانس 50 هرتز برابر 0.6 میلی‌‌اهم می‌باشد.

• مشخصات توان موتور

کنتاکتور LC1D150BD برای الکتروموتورهای با توان‌های مختلف به کار گرفته می‌شود. بر مبنای واحدهای مختلف توان الکتریکی که در دو واحد کیلووات و اسب بخار دسته‌بندی می‌شوند این کنتاکتورها برای موتورهای دارای توان از 22 کیلو‌وات تا 100 کیلووات و یا از 40 اسب بخار تا 125 اسب بخار قابل بهره‌برداری هستند. البته استفاده از این کنتاکتورها در توان‌های ذکر شده در همه نوع موتورها مجاز نیست و باید با توجه به نوع سیم‌پیچی موتور و دسته‌بندی آن‌ها و تعداد فازهای مدار مورد استفاده قرار بگیرند و مشخصه‌های کنتاکتور باید مطابق مشخصه‌های ذکر شده روی پلاک موتور باشد.

• ترمینال‌ها، کنتاکت‌ها و اتصالات

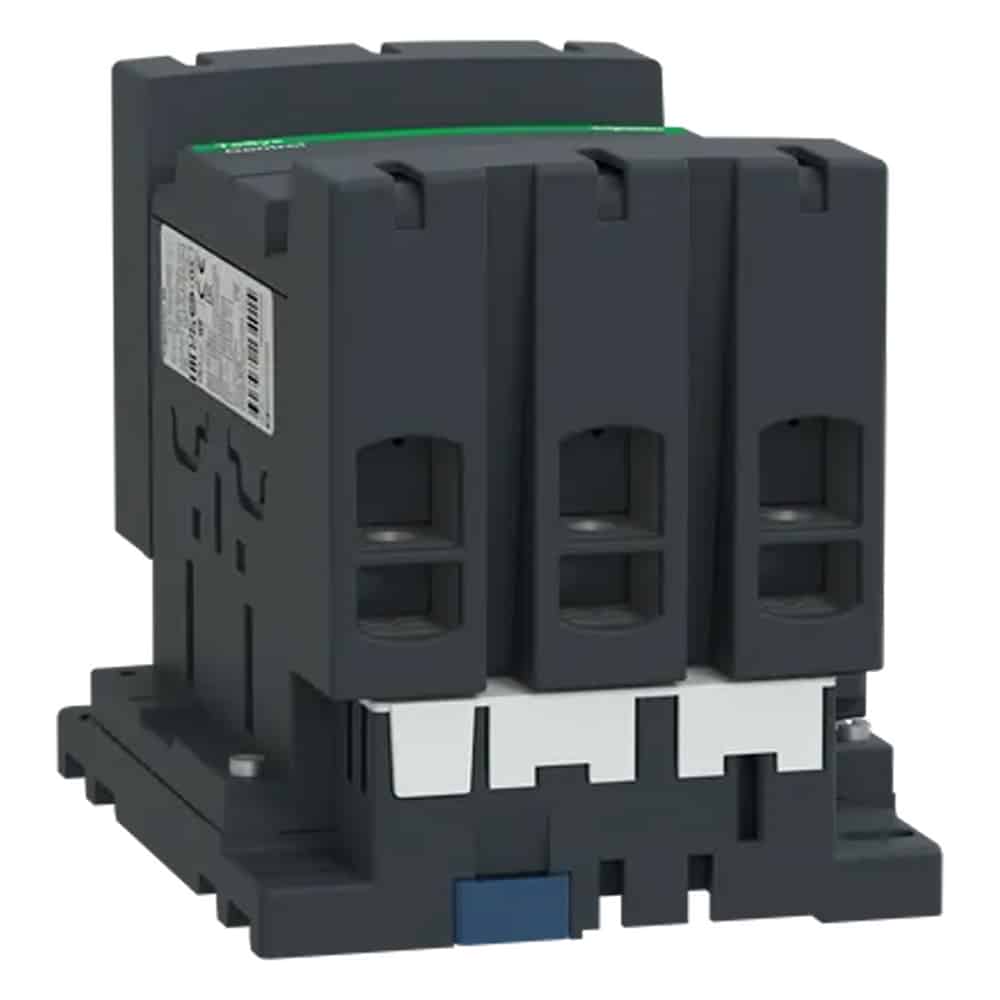

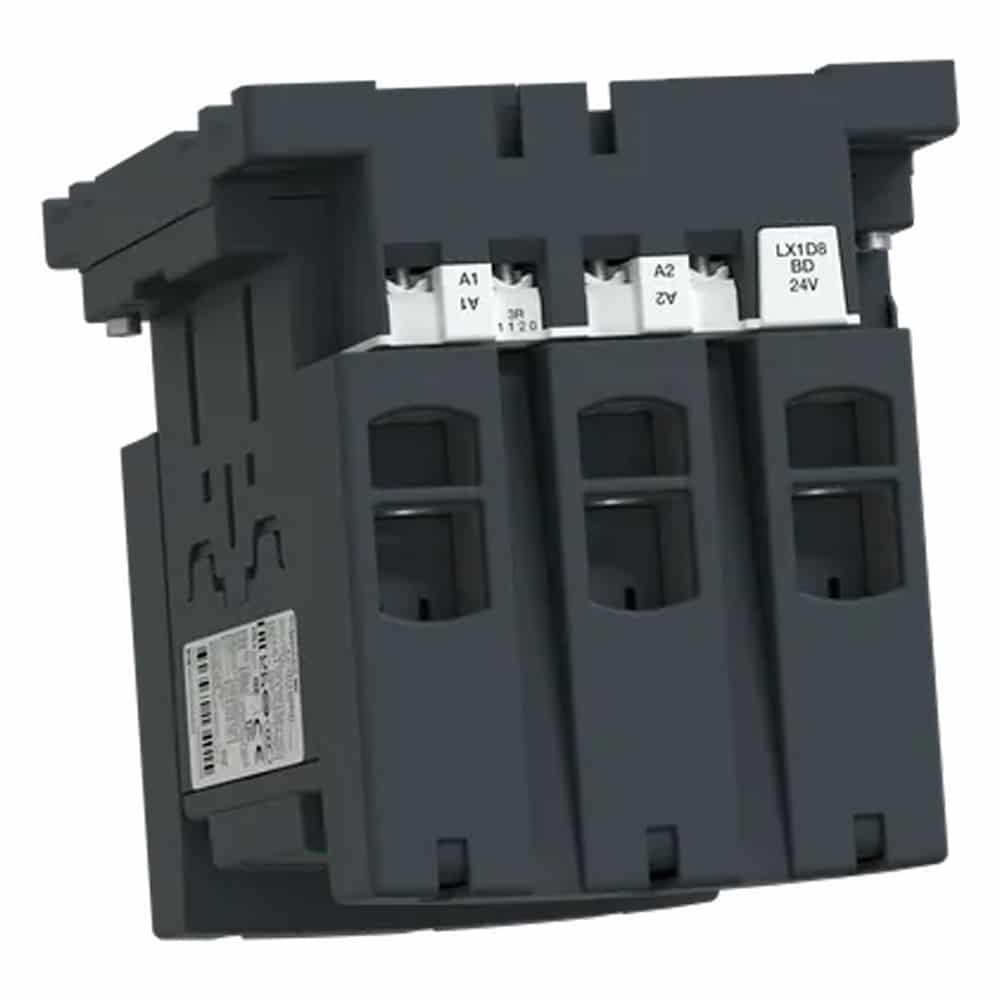

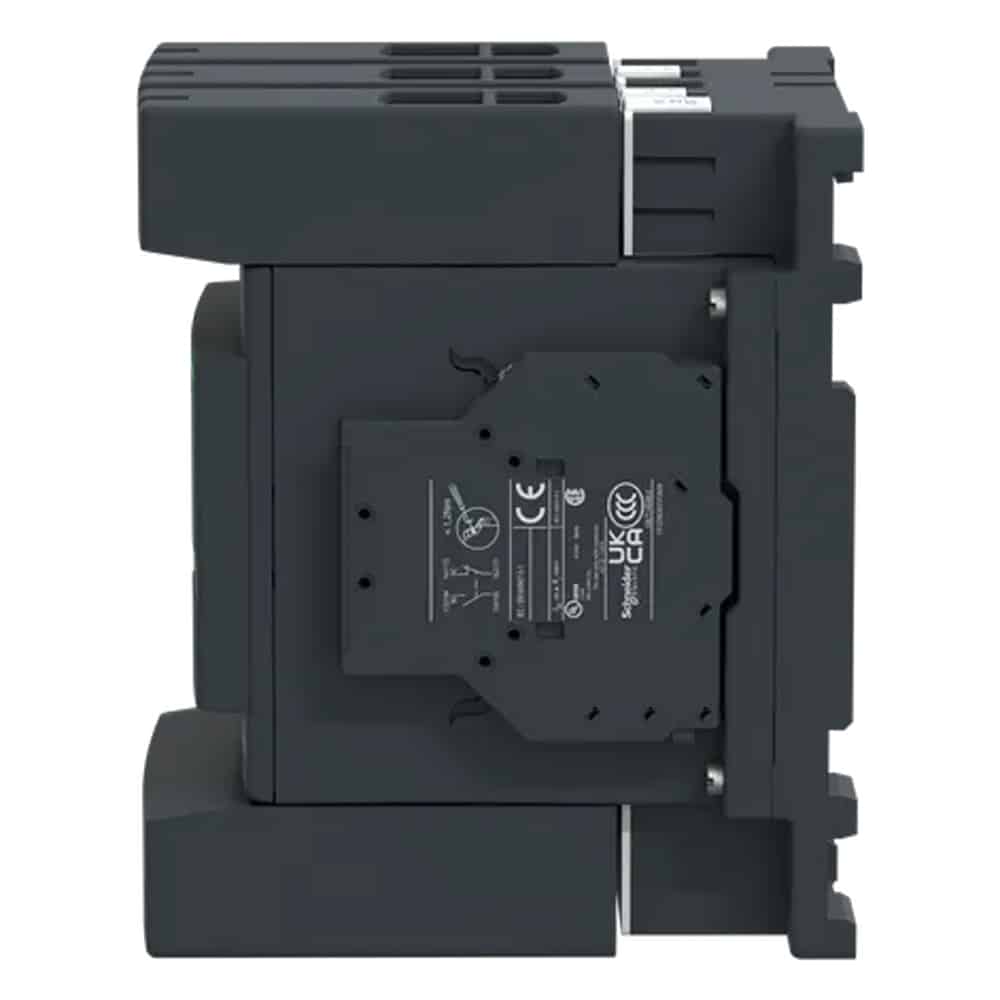

کنتاکتور LC1D150BD دارای 3 ترمینال ورودی برای 3 فاز از منبع تغذیه با نام‌های L3 ،L2 ،L1 و 3 ترمینال خروجی به سمت بار با نام‌های T3 ،T2 ،T1 است که ترمینال‌های قدرت آن هستند.

اتصال سیم‌ها به ترمینال‌ها از طریق پیچ‌ها انجام می‌شود. به عبارتی دیگر ترمینال‌های این کنتاکتور به صورت گیره پیچی چفت می‌شوند.

• مشخصات عایقی

مقاومت عایقی آن به واسطه استفاده از این کاور محافظ 10 مگا اهم می‌باشد. علاوه بر این، مقاومت حرارتی نیز در مواقع آتش‌سوزی برای این کنتاکتور 850 درجه سانتی‌گراد تامین شده است.

• سیکل عملکرد و طول عمر

مدت زمان عملکرد کنتاکتور برای باز و بست کنتاکت‌ها متفاوت است. 40 تا 75 میلی‌ثانیه برای باز کردن و 20 تا 35 میلی‌ثانیه برای بستن کنتاکت‌ها به عنوان سیکل عملکرد این کنتاکتور معمول است.

طول عمر کنتاکتور LC1D150BD برابر 1200 سیکل است.

دوام مکانیکی کنتاکتور LC1D150BD برابر 8,000,000 سیکل و دوام الکتریکی آن برای دسته AC-1 برابر 1,000,000 سیکل و برای AC-3 و AC-3e برابر 850,000 سیکل است. این نوع دوام الکتریکی در شرایط برقراری جریان و ولتاژ نامی صادق است.

• مشخصات حفاظتی

دمای هوای محیطی مجاز برای کنتاکتور LC1D150BD بین 40- درجه تا 70+ درجه سانتی‌گراد است.

کنتاکتور LC1D150BD دارای کاور محافظ است که در برابر انواع تنش‌های مکانیکی و شیمیایی و همچنین نفوذ ذرات به درون آن مقاوم است. از طرفی دارای عایق‌بندی مناسبی است که در برابر تماس‌های غیر مستقیم و برق‌گرفتگی محافظت می‌کند.

درجه حفاظت کنتاکتور LC1D150BD برای وجه جلو برابر IP20 تامین شده است.
