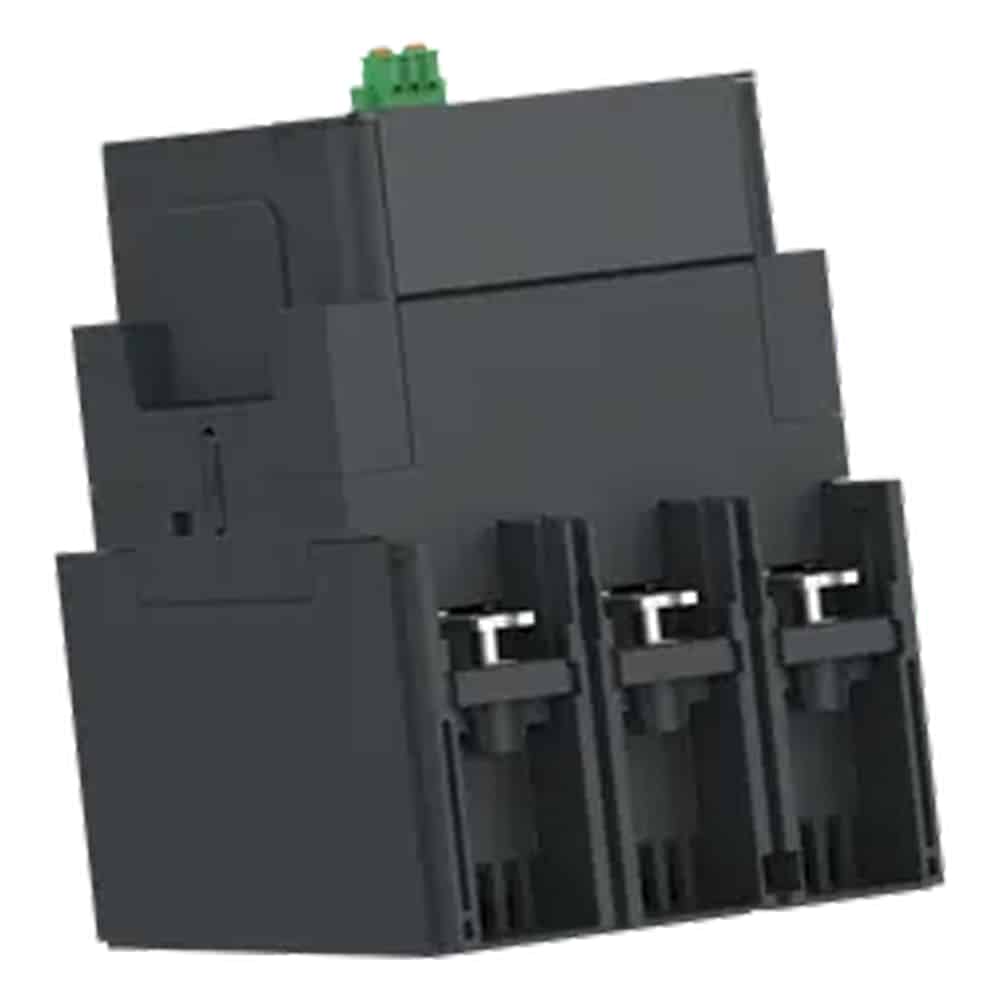

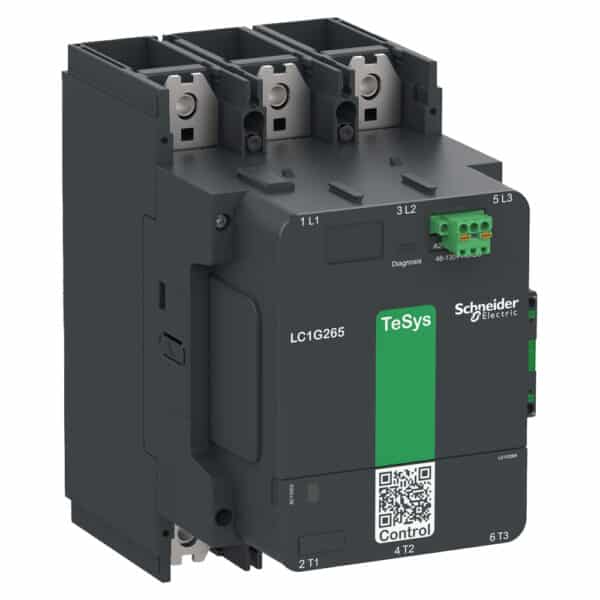

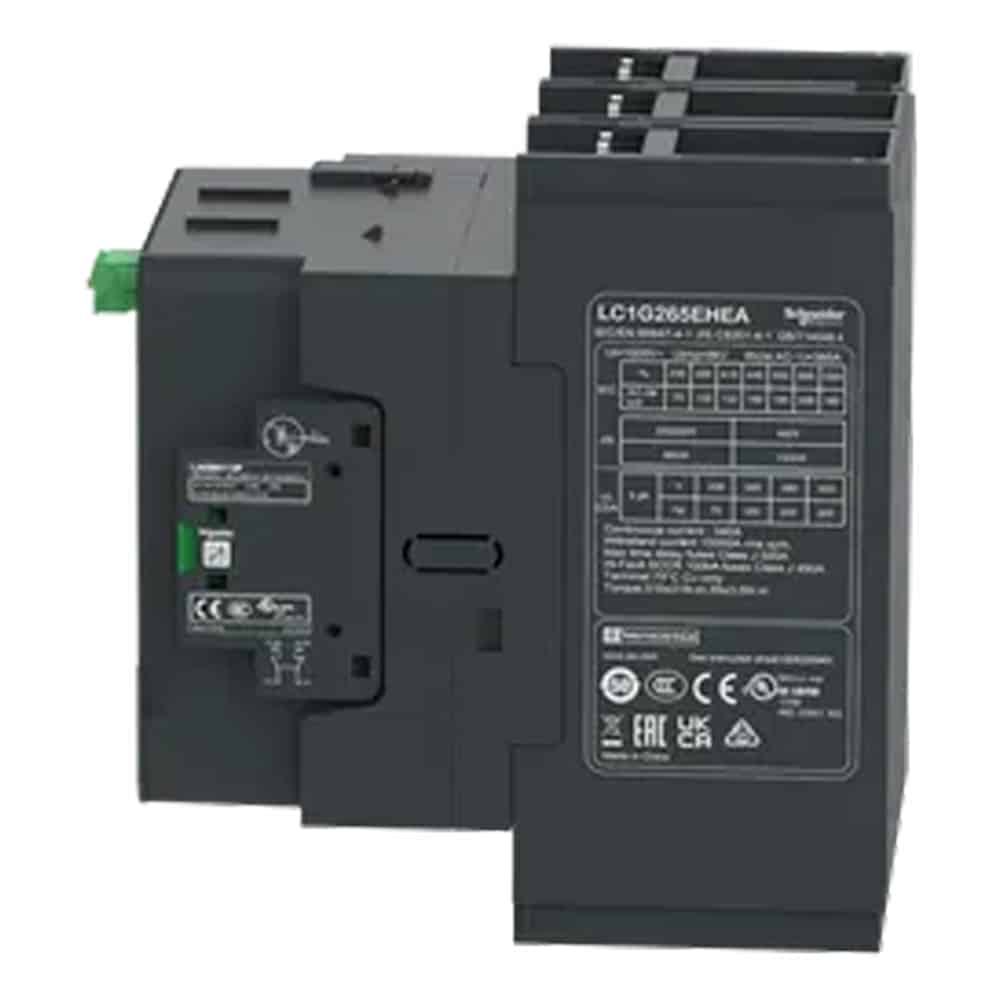

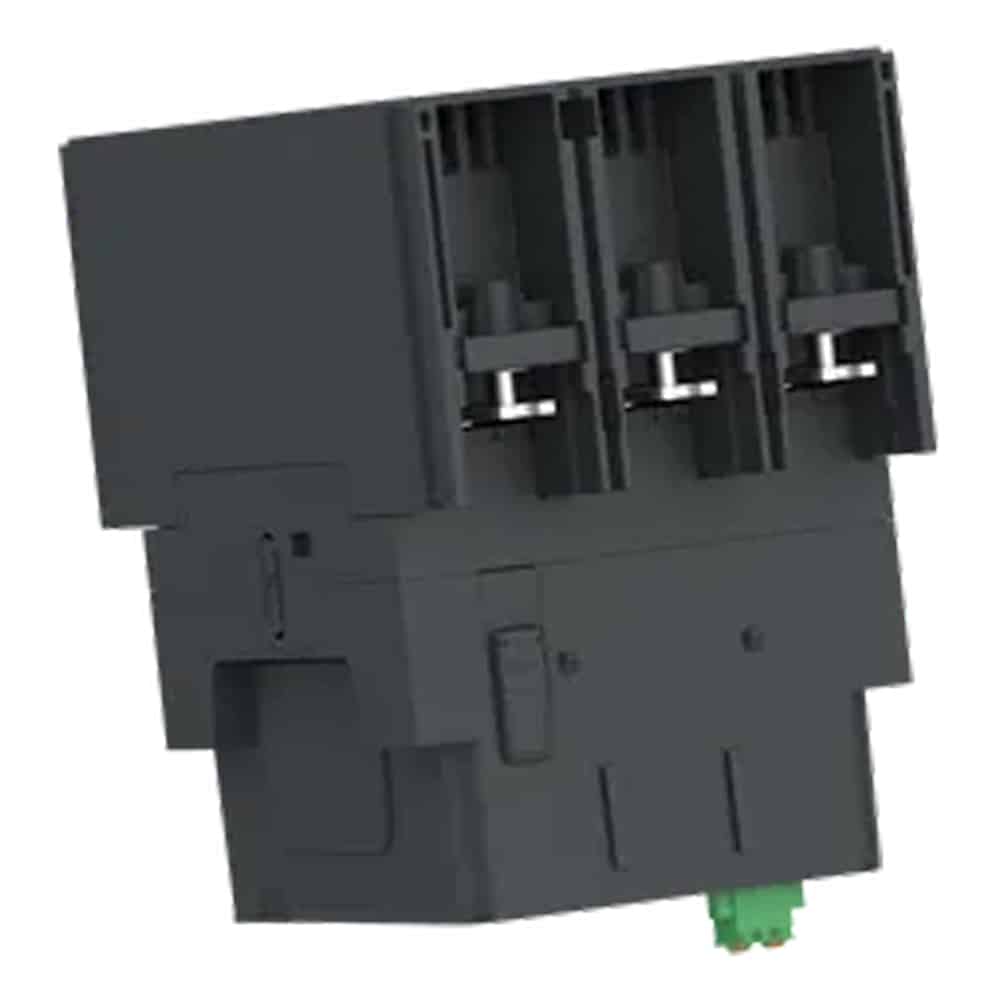

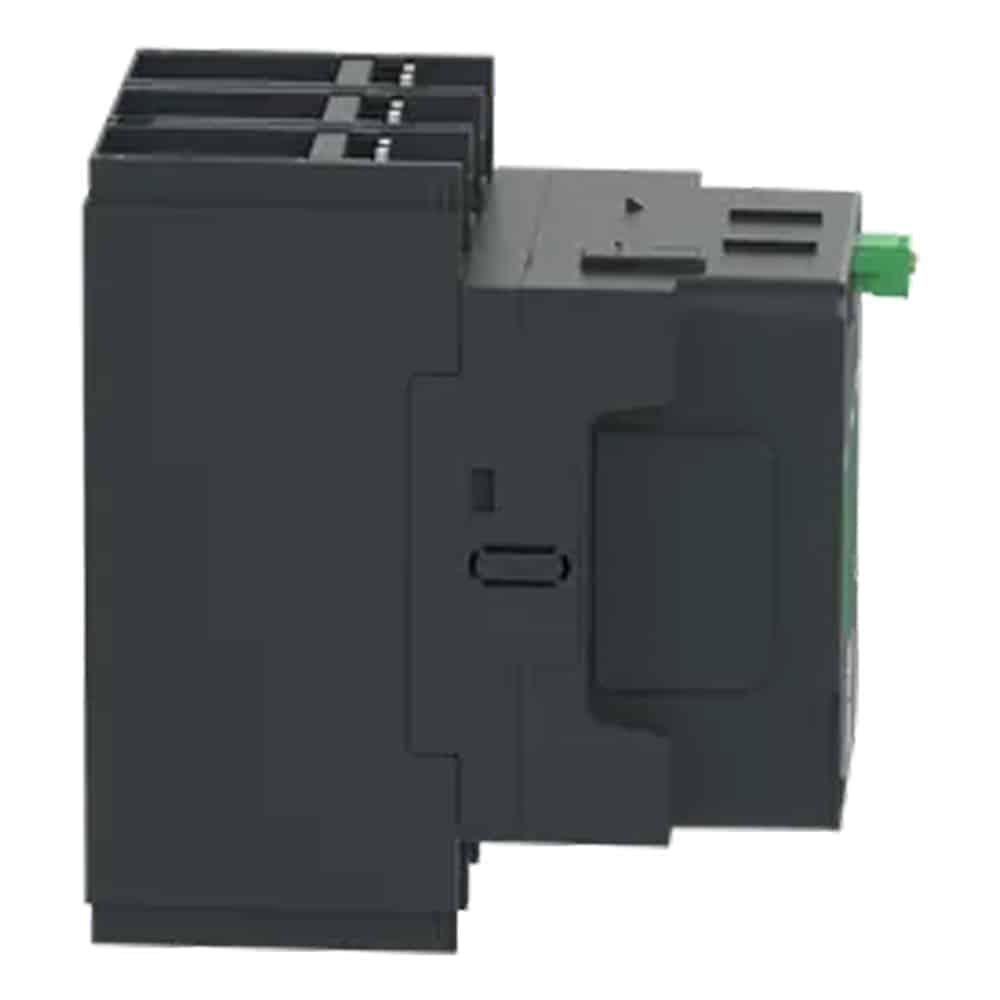

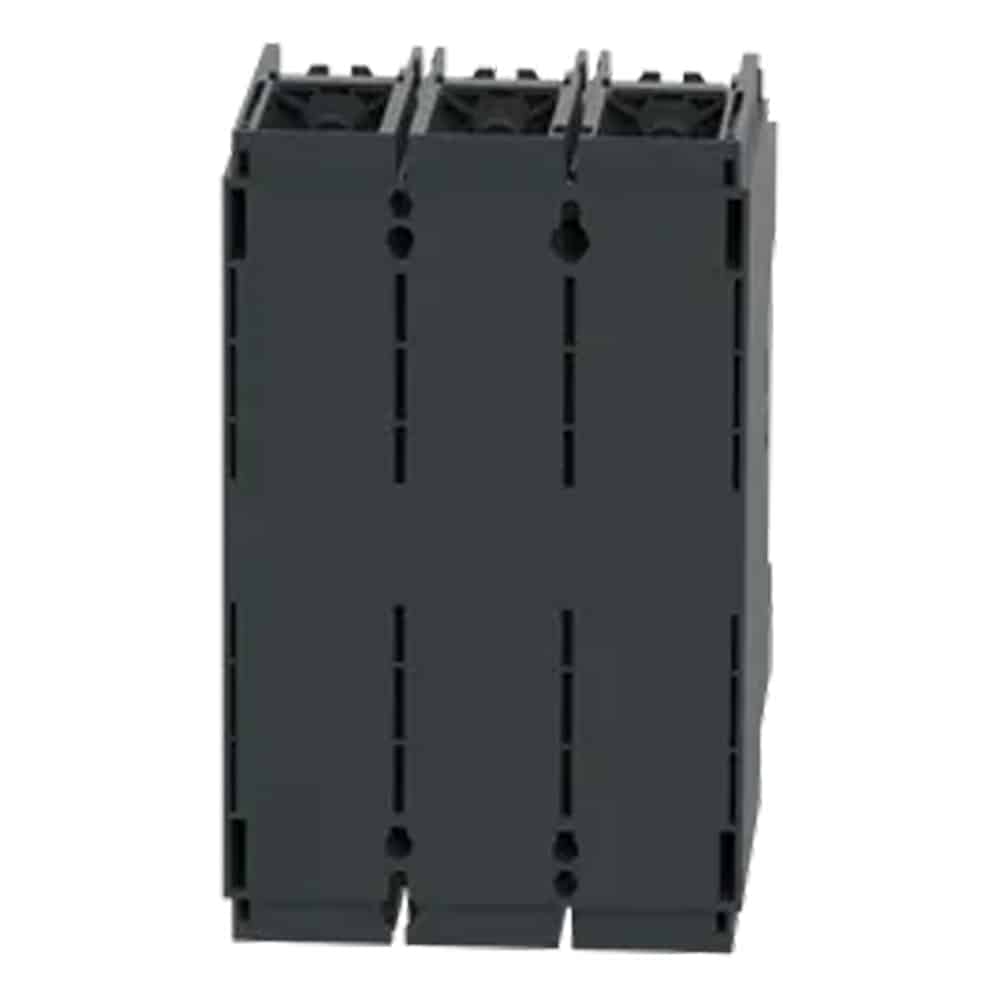

کنتاکتور سه پل 400 آمپر فشارقوی AC/DC اشنایدر LC1G400KUEN

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

43,150,000تومان

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی کنتاکتور اشنایدر کد LC1G400KUEN

  • دسته‌بندی و کاربرد

کنتاکتور اشنایدر کد LC1G400KUEN  دارای نام اختصاری LC1G است که برای قطع و وصل قدرت و کنترل موتورهای الکتریکی مورد استفاده قرار می‌گیرد. این کنتاکتور در سیستم سه‌فاز به کار گرفته شده و در دسته بندی‌های مختلف AC و DC کارایی داشته و برای انواع موتورها و بارهای مقاومتی با سیم‌پیچی‌های مختلف مناسب است.

  • مشخصات ولتاژ و جریان

کنتاکتور LC1G400KUEN  در سیستم برق متناوب در ولتاژ 100 تا 250 ولت و با فرکانس 50 هرتز و 60 هرتز قابل بهره‌برداری می‌باشد. این کنتاکتور با ولتاژ کار نامی حداکثر تا 1000 ولت متناوب و با فرکانس 50 تا 60 هرتز قابل استفاده بوده و ولتاژ مستقیم نامی حداکثری آن 460 ولت است.

ولتاژ عایقی نامی نیز در این کنتاکتور 1000 ولت است.

حداکثر ولتاژ ضربه‌ای وارد به این کنتاکتور بر اساس استاندارد IEC 60947 برابر 8 کیلو ولت تعریف شده است.

جریان بهره‌بردای نامی کنتاکتور LC1G400KUEN  با توجه به استفاده برای بارهای مقاومتی و موتوری مختلف، متفاوت می‌باشد و با در نظر گرفتن جریان هر یک از این بارها باید مورد استفاده قرار گیرد.

برای مدار قدرت با ولتاژ حداکثر 1000 ولت در سطح AC-1 جریان عملکرد نامی آن 550 آمپر و برای مدار قدرت با ولتاژ نامی حداکثر 440 ولت و در سطح AC-3 جریان عملکرد نامی 400 قابل اعمال می‌باشد. جریان عملکرد در این کنتاکتور تابع شرایط دمایی محیط نیز می‌باشد.

جریان حرارتی نیز در این کنتاکتور برای مدار قدرت و مدار فرمان دارای مقادیر متفاوتی است. این جریان در مدار قدرت حداکثر 550 آمپر می‌باشد که تابع شرایط دمایی حداکثر 40 درجه سانتی‌گراد است.

  • امپدانس

امپدانس متوسط کنتاکتور LC1G400KUEN برابر 0.0001 میلی‌‌اهم می‌باشد.

  • مشخصات توان موتور

کنتاکتور LC1G400KUEN  برای الکتروموتورهای با توان‌های مختلف به کار گرفته می‌شود. بر مبنای واحدهای مختلف توان الکتریکی که در دو واحد کیلو وات و اسب بخار دسته‌بندی می‌شوند این کنتاکتورها برای موتورهای دارای توان از 110 کیلو‌ وات تا 315 کیلو وات در سه رنج AC-3، AC-3e و AC-4 و یا از 125 اسب بخار تا 400 اسب بخار قابل بهره‌برداری هستند. البته استفاده از این کنتاکتورها در توان‌های ذکر شده در همه نوع موتورها مجاز نیست و باید با توجه به نوع سیم‌پیچی موتور و دسته بندی آن‌ها مورد استفاده قرار بگیرند و مشخصه‌های کنتاکتور باید مطابق مشخصه‌های ذکر شده روی پلاک موتور باشد.

  • ترمینال‌ها، کنتاکت‌ها و اتصالات

کنتاکتور LC1G400KUEN دارای 3 ترمینال ورودی برای 3 فاز از منبع تغذیه با نام‌های L1، L2، L3 و 3 ترمینال خروجی به سمت بار با نام‌های T1، T2 و T3 است که ترمینال‌های قدرت آن هستند. ترمینال‌های فرمان این کنتاکتور شامل ترمینال‌های 13-14 برای کنتاکت باز (NO: Normally Open) و 21-22 برای کنتاکت بسته (NC: Normally Close) و A1-A2 برای بوبین کنتاکتور است.

اتصال سیم‌ها به ترمینال‌ها از طریق پیچ‌ها انجام می‌شود. به عبارتی دیگر ترمینال‌های این کنتاکتور به صورت گیره پیچی چفت می‌شوند.

  • سیکل عملکرد و طول عمر

مدت زمان عملکرد کنتاکتور برای باز و بست کنتاکت‌ها متفاوت است. 15 تا 50 میلی‌ثانیه برای باز کردن و 40 تا 70 میلی‌ثانیه برای بستن کنتاکت‌ها به عنوان سیکل عملکرد این کنتاکتور معمول است.

نرخ بهره‌برداری حداکثری کنتاکتور اشنایدر LC1G400KUEN برابر 600 سیکل/ ساعت برای دسته بندی AC-3 و AC-3e، 300 سیکل/ساعت برای دسته بندی AC-1 و 150 سیکل/ساعت در دسته بندی AC-4 تعیین شده است.

دوام مکانیکی کنتاکتور LC1G400KUEN برابر 8 میلیون سیکل است.

  • مشخصات حفاظتی

دمای هوای محیطی مجاز برای کنتاکتور  LC1G400KUEN از 40- درجه تا 70+ درجه سانتی‌گراد است.

درجه حفاظت کنتاکتور LC1G400KUEN در برابر نفوذ ذرات ریز مانند گرد و غبار و رطوبت برای وجه جلو برابر IP2X  تامین شده است.

سوالات متداول

جزییات محصول

رنج تولید

TeSys Giga

نوع محصول

کنتاکتور

نام کوتاه

LC1G

کاربرد

سوئیچ قدرت
کنترل موتور

دسته بندی کاربردی

AC-1
AC-3
AC-3e
AC-4
AC-5a
AC-5b
AC-6a
AC-6b
AC-8a
AC-8b
DC-1
DC-3
DC-5

پل

3 پل

ولتاژ عملیاتی نامی

حداکثر 1000 ولت AC در 60/50 هرتز
حداکثر 460 ولت DC

جریان نامی

550 آمپر (40 درجه سانتی‌گراد) در حداکثر 1000 ولت AC-1
400 آمپر (60 درجه سانتی‌گراد) در حداکثر 440 ولت AC-3

ولتاژ مدار کنترل

100 تا 250 ولت AC در 60/50 هرتز
100 تا 250 ولت DC

محدودیت ولتاژ مدار کنترل

ولتاژ عملیاتی: 0.8 تا 1.1 ولتاژ کنترل (60 درجه سانتی‌گراد)
افت ولتاژ: 0.1 تا 0.45 ولتاژ کنترل (60 درجه سانتی‌گراد)

ولتاژ ضربه

8 کیلوولت

دسته بندی اضافه ولتاژ

3

جریان حرارتی در هوای آزادی

550 آمپر در 40 درجه سانتی‌گراد

قدرت قطع نامی

3480 آمپر در 440 ولت

جریان کوتاه مدت قابل تحمل

3.6 کیلوآمپر – 10 ثانیه
2.4 کیلوآمپر – 30 ثانیه
1.7 کیلوآمپر – 1 دقیقه
1.2 کیلوآمپر – 3 دقیقه
1.0 کیلوآمپر – 10 دقیقه

مقادیر نامی فیوز مرتبط

500 آمپر، فیوز aM در حداکثر 440 ولت برای موتور
315 آمپر، فیوز aM در حداکثر 690 ولت برای موتور
630 آمپر، فیوز gG در حداکثر 690 ولت

امپدانس متوسط

0.0001 اهم

ولتاژ عایقی نامی

1000 ولت

کد سازگاری

LC1G

کنتاکت‌های قدرت

3 کنتاکت نرمال باز

کنتاکت‌های کمکی

1 باز + 1 بسته

توان موتور (کیلووات)

110 کیلووات در 230 ولت AC در 60/50 هرتز (AC-3e)
200 کیلووات در 400 ولت AC در 60/50 هرتز (AC-3e)
200 کیلووات در 415 ولت AC در 60/50 هرتز (AC-3e)
250 کیلووات در 440 ولت AC در 60/50 هرتز (AC-3e)
250 کیلووات در 500 ولت AC در 60/50 هرتز (AC-3e)
315 کیلووات در 690 ولت AC در 60/50 هرتز (AC-3e)
220 کیلووات در 1000 ولت AC در 60/50 هرتز (AC-3e)
110 کیلووات در 230 ولت AC در 60/50 هرتز (AC-3)
200 کیلووات در 400 ولت AC در 60/50 هرتز (AC-3)
200 کیلووات در 415 ولت AC در 60/50 هرتز (AC-3)
250 کیلووات در 440 ولت AC در 60/50 هرتز (AC-3)
250 کیلووات در 500 ولت AC در 60/50 هرتز (AC-3)
315 کیلووات در 690 ولت AC در 60/50 هرتز (AC-3)
220 کیلووات در 1000 ولت AC در 60/50 هرتز (AC-3)
110 کیلووات در 230 ولت AC در 60/50 هرتز (AC-4)
200 کیلووات در 400 ولت AC در 60/50 هرتز (AC-4)
200 کیلووات در 415 ولت AC در 60/50 هرتز (AC-4)
220 کیلووات در 440 ولت AC در 60/50 هرتز (AC-4)
250 کیلووات در 500 ولت AC در 60/50 هرتز (AC-4)
315 کیلووات در 690 ولت AC در 60/50 هرتز (AC-4)
220 کیلووات در 1000 ولت AC در 60/50 هرتز (AC-4)

جریان موثر

5090 آمپر در 440 ولت

تکنولوژی بوبین

محدودکننده داخلی پیک دوطرفه

دوام مکانیکی

8 میلیون سیکل

توان هجومی AC

750 ولت‌آمپر

توان هجومی DC

660 وات

توان نگهدارنده مصرفی AC

15.5 ولت‌آمپر

توان نگهدارنده مصرفی DC

9.3 وات

طول سیکل عملکرد

40 تا 70 میلی‌ثانیه برای بستن
15 تا 50 میلی‌ثانیه برای باز کردن

نرخ بهره برداری حداکثری

600 سیکل/ ساعت AC-3
600 سیکل/ساعت AC-3e
300 سیکل/ساعت AC-1
150 سیکل/ساعت AC-4

تکیه‌گاه نصب

پلیت

استانداردها

EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
JIS C8201-4-1
JIS C8201-5-1

گواهینامه‌ها

CB Scheme
CCC
cULus
EAC
CE
UKCA
EU-RO-MR by DNV-GL

ارتفاع

225 میلی متر

عرض

140 میلی متر

عمق

226 میلی متر

وزن خالص

7.5 کیلوگرم

درجه حفاظت IP

IP2X برای وجه جلو با پوشش طبق استاندارد IEC 60529
IP2X برای وجه جلو با پوشش مطابق با استاندارد VDE 0106

دمای محیط برای بهره برداری

25- تا 60 درجه سانتی‌گراد

دمای محیط برای نگهداری یا انبار

60- تا 80 درجه سانتی‌گراد

استحکام مکانیکی

در مقابل لرزش، 5 تا 300 هرتز، 2 gn در حالت باز
در مقابل لرزش، 5 تا 300 هرتز، 4 gn در حالت بسته
در مقابل ضربات، 10 gn، 11 میلی‌ثانیه در حالت باز
در مقابل ضربات، 15 gn، 11 میلی‌ثانیه در حالت بسته

رنگ

طوسی تیره

دمای مجاز هوای اطراف دستگاه

40- تا 70 درجه سانتی‌گراد در ولتاژ کنترل
