کنتاکتور سه پل 630 آمپر فشارقوی AC/DC اشنایدر LC1G630KUEN

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

83,600,000تومان

ویدیو محصول

توضیحات محصول

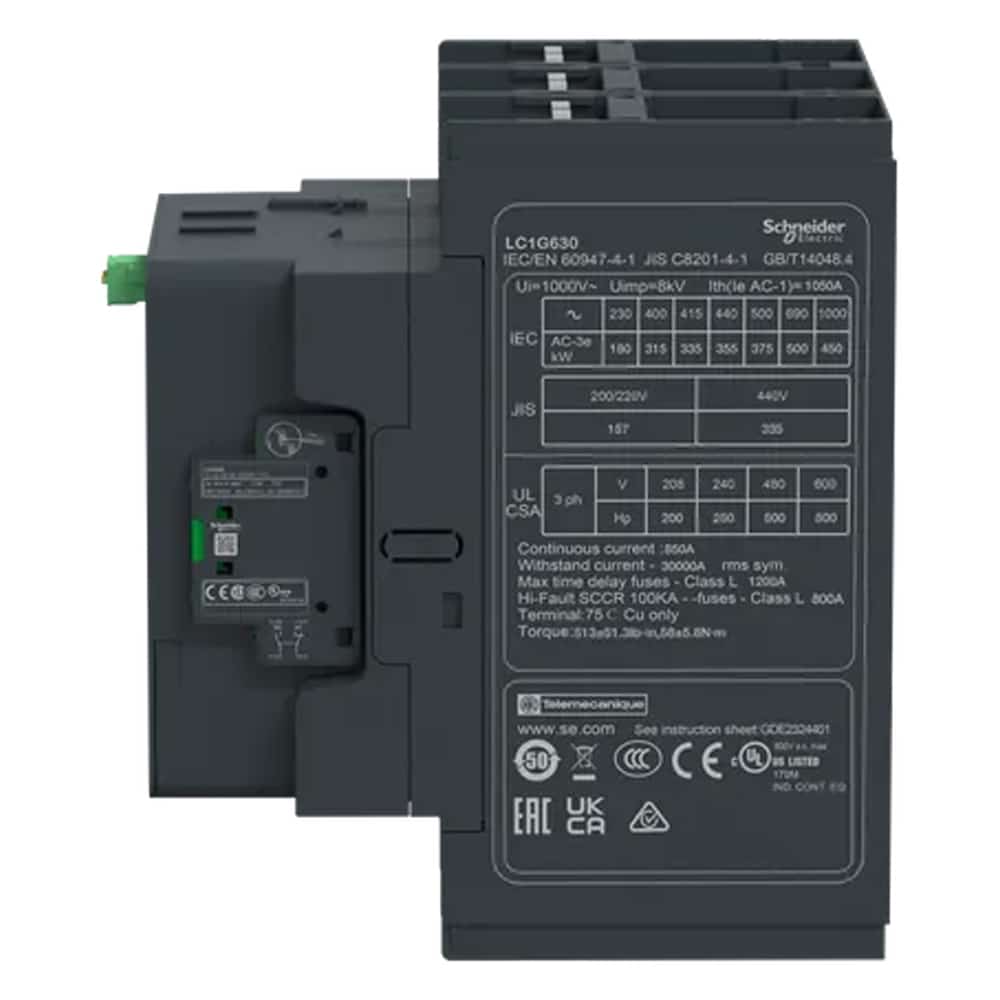

ویژگی‌های فنی کنتاکتور اشنایدر کد LC1G630KUEN

  • دسته‌بندی و کاربرد

کنتاکتور اشنایدر کد LC1G630KUEN دارای نام اختصاری LC1G است که برای قطع و وصل قدرت و کنترل موتورهای الکتریکی مورد استفاده قرار می‌گیرد. این کنتاکتور در سیستم سه‌فاز به کار گرفته شده و در دسته بندی‌های مختلف AC و DC کارایی داشته و برای انواع موتورها و بارهای مقاومتی با سیم‌پیچی‌های مختلف مناسب است.

  • مشخصات ولتاژ و جریان

کنتاکتور LC1G630KUEN در سیستم برق متناوب در ولتاژ 100 تا 250 ولت و با فرکانس 50 هرتز و 60 هرتز قابل بهره‌برداری می‌باشد. این کنتاکتور با ولتاژ کار نامی حداکثر تا 1000 ولت متناوب و با فرکانس 50 تا 60 هرتز قابل استفاده بوده و ولتاژ مستقیم نامی حداکثری آن 460 ولت است.

ولتاژ عایقی نامی نیز در این کنتاکتور 1000 ولت است.

حداکثر ولتاژ ضربه‌ای وارد به این کنتاکتور بر اساس استاندارد IEC 60947 برابر 8 کیلو ولت تعریف شده است.

جریان بهره‌بردای نامی کنتاکتور LC1G630KUEN  با توجه به استفاده برای بارهای مقاومتی و موتوری مختلف، متفاوت می‌باشد و با در نظر گرفتن جریان هر یک از این بارها باید مورد استفاده قرار گیرد.

برای مدار قدرت با ولتاژ حداکثر 1000 ولت در سطح AC-1 جریان عملکرد نامی آن 1050 آمپر و برای مدار قدرت با ولتاژ نامی حداکثر 440 ولت و در سطح AC-3 جریان عملکرد نامی 630 آمپر قابل اعمال می‌باشد. جریان عملکرد در این کنتاکتور تابع شرایط دمایی محیط نیز می‌باشد.

جریان حرارتی نیز در این کنتاکتور برای مدار قدرت و مدار فرمان دارای مقادیر متفاوتی است. این جریان در مدار قدرت حداکثر 1050 آمپر می‌باشد که تابع شرایط دمایی حداکثر 40 درجه سانتی‌گراد است.

  • امپدانس

امپدانس متوسط کنتاکتور LC1G630KUEN برابر 0.000065 میلی‌‌اهم می‌باشد.

  • مشخصات توان موتور

کنتاکتور LC1G630KUEN برای الکتروموتورهای با توان‌های مختلف به کار گرفته می‌شود. بر مبنای واحدهای مختلف توان الکتریکی که در دو واحد کیلو وات و اسب بخار دسته‌بندی می‌شوند این کنتاکتورها برای موتورهای دارای توان از 180 کیلو‌ وات تا 500 کیلو وات در سه رنج AC-3، AC-3e و AC-4 و یا از 250 اسب بخار تا 700 اسب بخار قابل بهره‌برداری هستند. البته استفاده از این کنتاکتورها در توان‌های ذکر شده در همه نوع موتورها مجاز نیست و باید با توجه به نوع سیم‌پیچی موتور و دسته بندی آن‌ها مورد استفاده قرار بگیرند و مشخصه‌های کنتاکتور باید مطابق مشخصه‌های ذکر شده روی پلاک موتور باشد.

  • ترمینال‌ها، کنتاکت‌ها و اتصالات

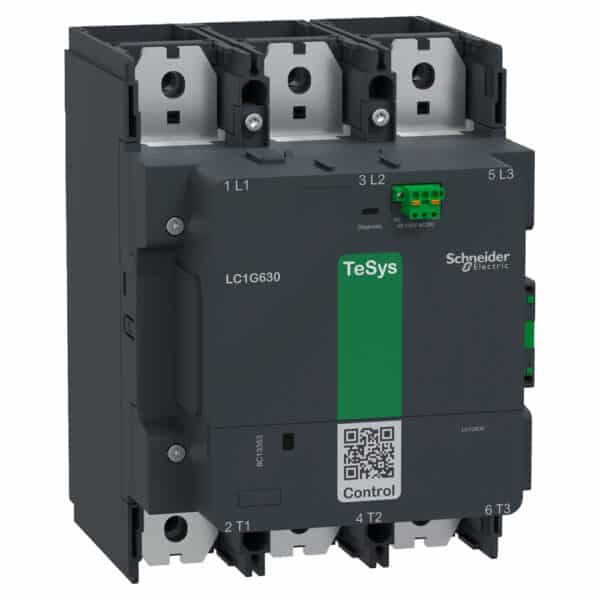

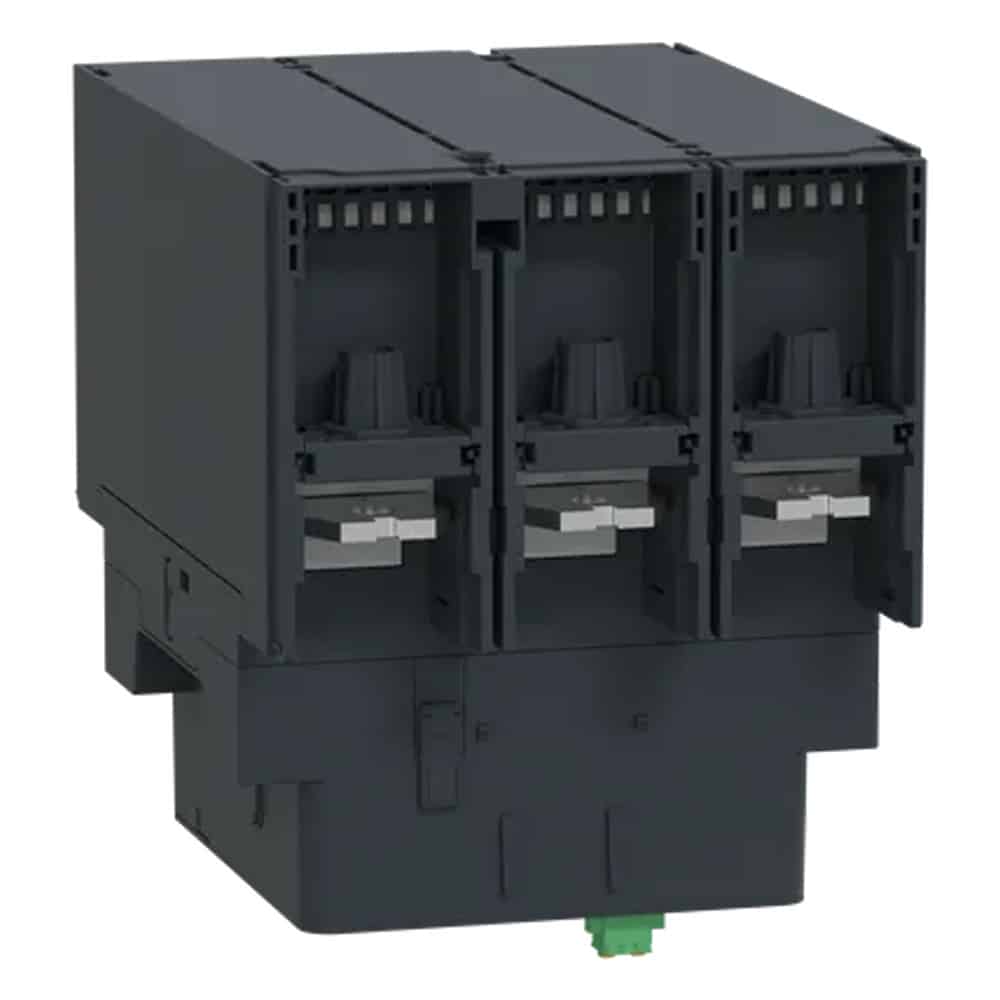

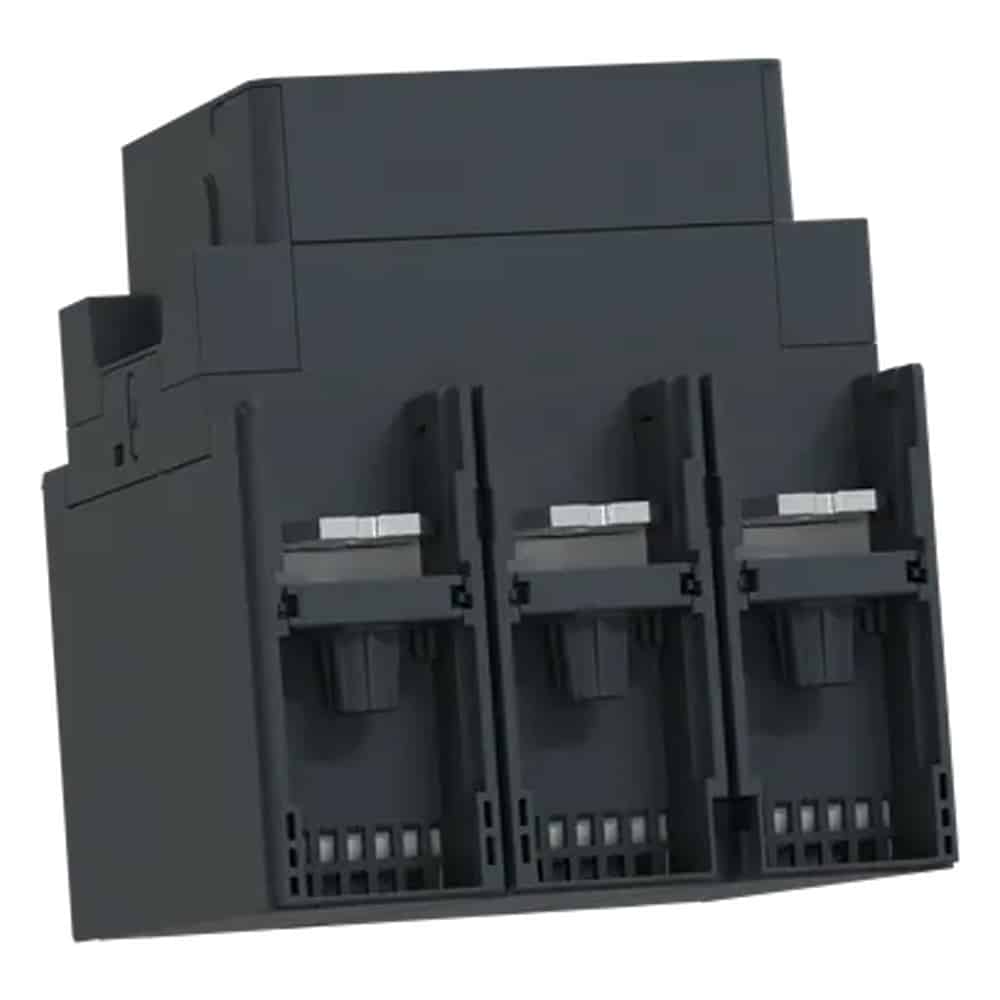

کنتاکتور LC1G630KUEN دارای 3 ترمینال ورودی برای 3 فاز از منبع تغذیه با نام‌های L1، L2، L3 و 3 ترمینال خروجی به سمت بار با نام‌های T1، T2 و T3 است که ترمینال‌های قدرت آن هستند. ترمینال‌های فرمان این کنتاکتور شامل ترمینال‌های 13-14 برای کنتاکت باز (NO: Normally Open) و 21-22 برای کنتاکت بسته (NC: Normally Close) و A1-A2 برای بوبین کنتاکتور است.

اتصال سیم‌ها به ترمینال‌ها از طریق پیچ‌ها انجام می‌شود. به عبارتی دیگر ترمینال‌های این کنتاکتور به صورت گیره پیچی چفت می‌شوند.

  • سیکل عملکرد و طول عمر

مدت زمان عملکرد کنتاکتور برای باز و بست کنتاکت‌ها متفاوت است. 15 تا 50 میلی‌ثانیه برای باز کردن و 40 تا 70 میلی‌ثانیه برای بستن کنتاکت‌ها به عنوان سیکل عملکرد این کنتاکتور معمول است.

نرخ بهره‌برداری حداکثری کنتاکتور اشنایدر LC1G630KUEN برابر 600 سیکل/ ساعت برای دسته بندی AC-3 و AC-3e، 300 سیکل/ساعت برای دسته بندی AC-1 و 150 سیکل/ساعت در دسته بندی AC-4 تعیین شده است.

دوام مکانیکی کنتاکتور LC1G630KUEN برابر 5 میلیون سیکل است.

  • مشخصات حفاظتی

دمای هوای محیطی مجاز برای کنتاکتور  LC1G630KUEN از 40- درجه تا 70+ درجه سانتی‌گراد است.

درجه حفاظت کنتاکتور LC1G630KUEN در برابر نفوذ ذرات ریز مانند گرد و غبار و رطوبت برای وجه جلو برابر IP2X  تامین شده است.

سوالات متداول

جزییات محصول

رنج سازگاری

TeSys Giga

نوع محصول

کنتاکتور

نام کوتاه

LC1G

کاربرد

سوئیچ قدرت
کنترل موتور

دسته بندی کاربردی

AC-1
AC-3
AC-3e
AC-4
AC-5a
AC-5b
AC-6a
AC-6b
AC-8a
AC-8b
DC-1
DC-3
DC-5

پل

3 پل

ولتاژ عملیاتی نامی

حداکثر 1000 ولت AC در 60/50 هرتز
حداکثر 460 ولت DC

جریان نامی

1050 آمپر (40 درجه سانتی‌گراد) در حداکثر 1000 ولت AC-1
630 آمپر (60 درجه سانتی‌گراد) در حداکثر 440 ولت AC-3

ولتاژ مدار کنترل

100 تا 250 ولت AC در 60/50 هرتز
100 تا 250 ولت DC

محدودیت ولتاژ مدار کنترل

ولتاژ عملیاتی: 0.8 تا 1.1 ولتاژ کنترل (60 درجه سانتی‌گراد)
افت ولتاژ: 0.1 تا 0.45 ولتاژ کنترل (60 درجه سانتی‌گراد)

ولتاژ ضربه یا ایمپالس

8 کیلوولت

دسته بندی اضافه ولتاژ

3

جریان حرارتی در هوای آزاد عادی

1050 آمپر (40 درجه سانتی‌گراد)

قدرت قطع نامی

5550 آمپر در 440 ولت

جریان کوتاه مدت قابل تحمل نامی

5.05 کیلوآمپر – 10 ثانیه
4.4 کیلوآمپر – 30 ثانیه
3.4 کیلوآمپر – 1 دقیقه
2.2 کیلوآمپر – 3 دقیقه
1.6 کیلوآمپر – 10 دقیقه

فیوز مرتبط

630 آمپر، فیوز aM در حداکثر 440 ولت برای موتور
500 آمپر، فیوز aM در حداکثر 690 ولت برای موتور
1250 آمپر، فیوز gG در حداکثر 690 ولت

امپدانس متوسط

0.000065 اهم

ولتاژ عایقی نامی

1000 ولت

تلفات توان در هر پل

70 وات، AC-1، جریان حرارتی 1050 آمپر
26 وات، AC-3، جریان حرارتی 630 آمپر

کد سازگاری

LC1G

کنتاکت‌های قدرت

3 کنتاکت نرمال باز

کنتاکت‌های کمکی

1 باز + 1 بسته

توان موتور (کیلووات)

180 کیلووات در 230 ولت AC در 60/50 هرتز (AC-3e)
315 کیلووات در 400 ولت AC در 60/50 هرتز (AC-3e)
335 کیلووات در 415 ولت AC در 60/50 هرتز (AC-3e)
355 کیلووات در 440 ولت AC در 60/50 هرتز (AC-3e)
375 کیلووات در 500 ولت AC در 60/50 هرتز (AC-3e)
500 کیلووات در 690 ولت AC در 60/50 هرتز (AC-3e)
450 کیلووات در 1000 ولت AC در 60/50 هرتز (AC-3e)
200 کیلووات در 230 ولت AC در 60/50 هرتز (AC-3)
335 کیلووات در 400 ولت AC در 60/50 هرتز (AC-3)
375 کیلووات در 415 ولت AC در 60/50 هرتز (AC-3)
400 کیلووات در 440 ولت AC در 60/50 هرتز (AC-3)
400 کیلووات در 500 ولت AC در 60/50 هرتز (AC-3)
500 کیلووات در 690 ولت AC در 60/50 هرتز (AC-3)
450 کیلووات در 1000 ولت AC در 60/50 هرتز (AC-3)
180 کیلووات در 230 ولت AC در 60/50 هرتز (AC-4)
315 کیلووات در 400 ولت AC در 60/50 هرتز (AC-4)
335 کیلووات در 415 ولت AC در 60/50 هرتز (AC-4)
355 کیلووات در 440 ولت AC در 60/50 هرتز (AC-4)
375 کیلووات در 500 ولت AC در 60/50 هرتز (AC-4)
450 کیلووات در 690 ولت AC در 60/50 هرتز (AC-4)
355 کیلووات در 1000 ولت AC در 60/50 هرتز (AC-4)

توان موتور (اسب بخار)

250 اسب‌بخار در 208/200 ولت AC ، 60/50 هرتز
300 اسب‌بخار در 240/230 ولت AC ، 60/50 هرتز
600 اسب‌بخار در 480/460 ولت AC ، 60/50 هرتز
700 اسب‌بخار در 600/575 ولت AC ، 60/50 هرتز

جریان موثر

7220 آمپر در 440 ولت

تکنولوژی بوبین

محدودکننده داخلی پیک دوطرفه

دوام مکانیکی

5 میلیون سیکل

توان هجومی AC

800 ولت‌آمپر

توان هجومی DC

680 وات

توان نگهدارنده مصرفی AC

15.0 ولت‌آمپر

توان نگهدارنده مصرفی DC

9.5 وات

طول سیکل عملکرد

40 تا 70 میلی‌ثانیه برای بستن
15 تا 50 میلی‌ثانیه برای باز کردن

نرخ بهره برداری حداکثری

600 سیکل/ ساعت AC-3
600 سیکل/ساعت AC-3e
300 سیکل/ساعت AC-1
150 سیکل/ساعت AC-4

تکیه‌گاه نصب

پلیت

استانداردها

EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
JIS C8201-4-1
JIS C8201-5-1

گواهینامه‌ها

CB Scheme
CCC
cULus
EAC
CE
UKCA
EU-RO-MR by DNV-GL

ارتفاع

284 میلی متر

عرض

211 میلی متر

عمق

266 میلی متر

وزن خالص

14.2 کیلوگرم

درجه حفاظت IP

IP2X برای وجه جلو با پوشش طبق استاندارد IEC 60529
IP2X برای وجه جلو با پوشش مطابق با استاندارد VDE 0106

دمای محیط برای بهره برداری

25- تا 60 درجه سانتی‌گراد

دمای محیط برای نگهداری یا انبار

60- تا 80 درجه سانتی‌گراد

استحکام مکانیکی

در مقابل لرزش، 5 تا 300 هرتز، 2 gn در حالت باز
در مقابل لرزش، 5 تا 300 هرتز، 4 gn در حالت بسته
در مقابل ضربات، 10 gn، 11 میلی‌ثانیه در حالت باز
در مقابل ضربات، 15 gn، 11 میلی‌ثانیه در حالت بسته

رنگ

طوسی تیره

دمای مجاز هوای اطراف دستگاه

40- تا 70 درجه سانتی‌گراد تحت ولتاژ کنترل
