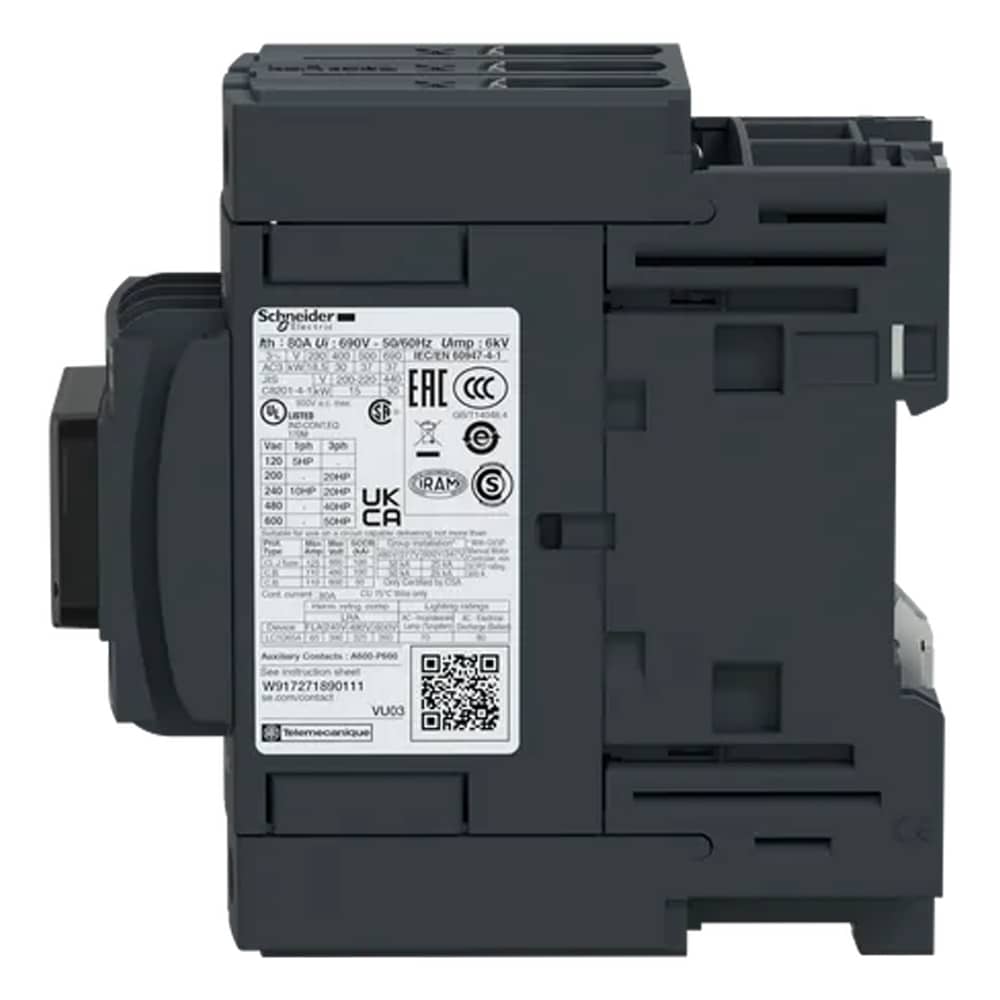

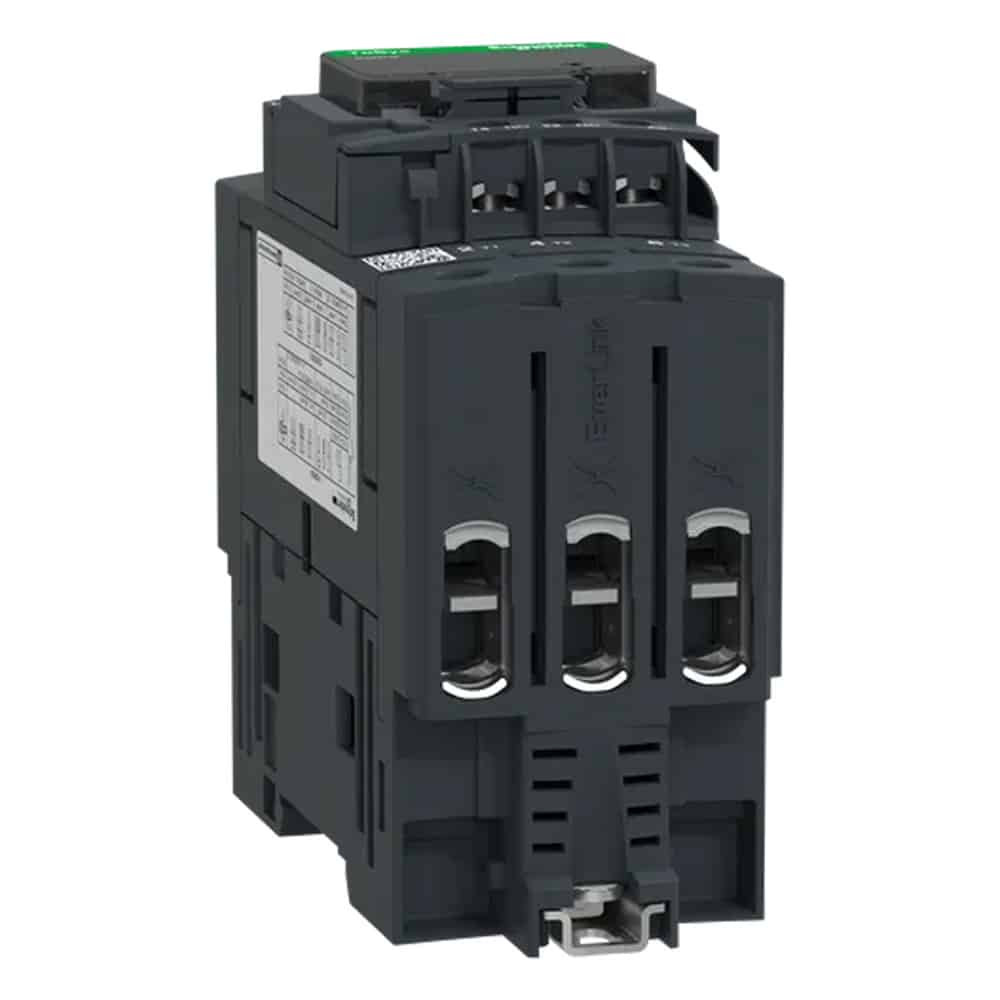

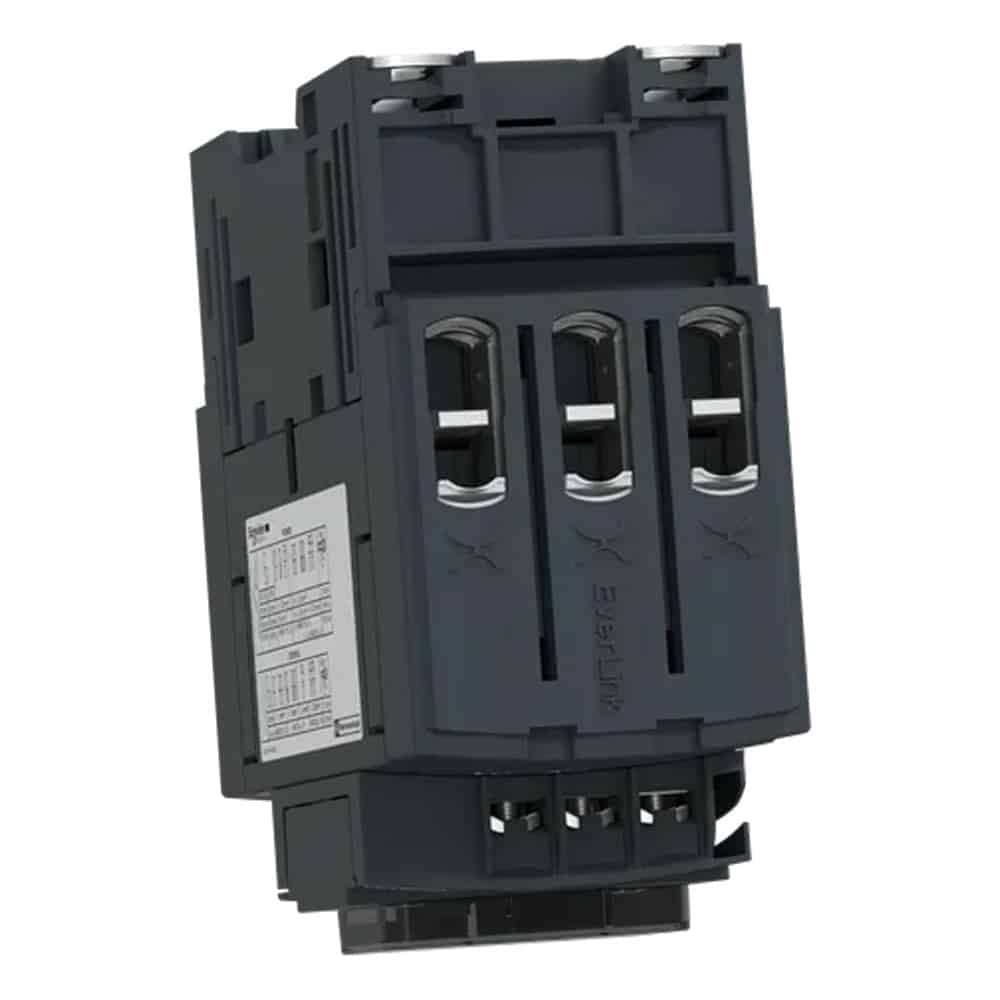

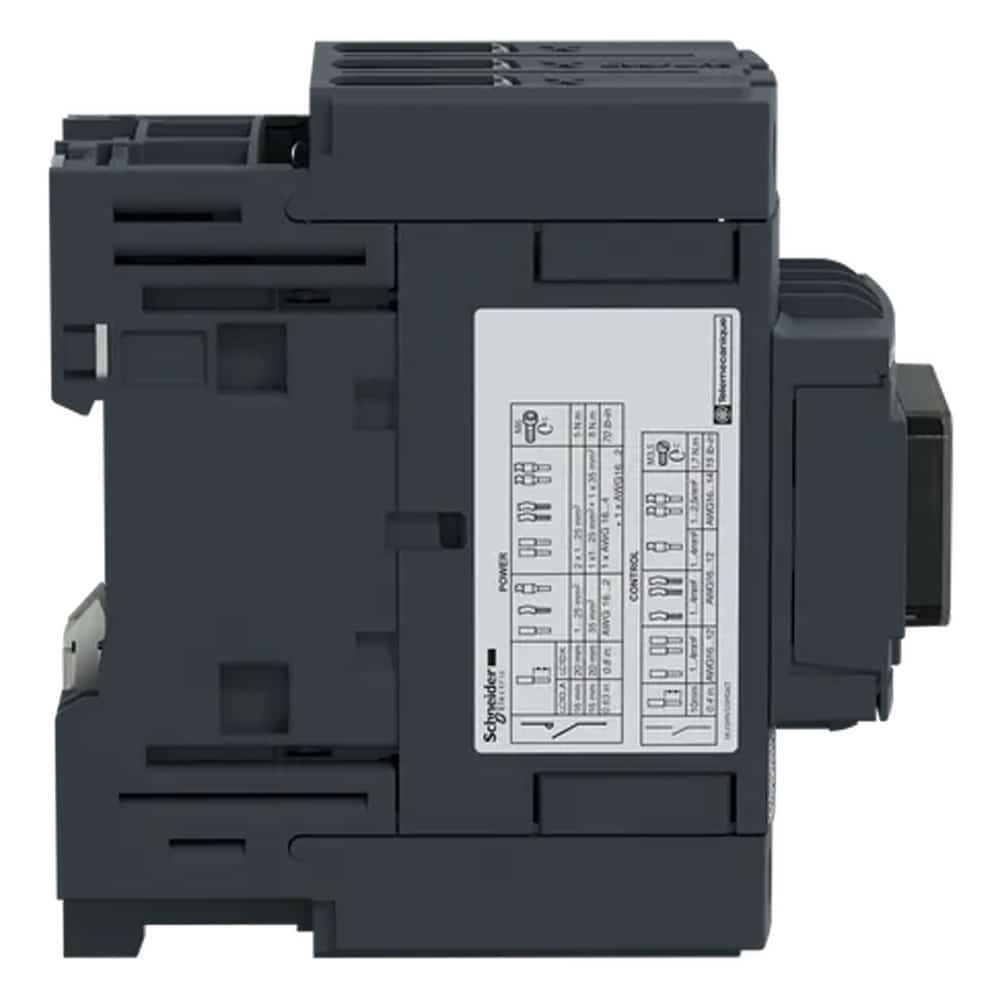

کنتاکتور سه پل 65 آمپر 24 ولت DC اشنایدر LC1D65ABD

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی کنتاکتور اشنایدر کد LC1D65ABD

  • دسته‌بندی و کاربرد

کنتاکتور اشنایدر کد LC1D65ABD دارای نام اختصاری LC1D است که برای قطع و وصل و کنترل بارهای موتوری و بارهای مقاومتی مورد استفاده قرار می‌گیرد. این کنتاکتور در سیستم سه‌فاز به کار گرفته شده و در دسته‌بندی‌های AC-4 ،AC-3 ،AC-1 ،AC-3e کارایی داشته و برای انوع موتورها و بارهای مقاومتی با سیم‌پیچی‌های مختلف مناسب است.

  • مشخصات ولتاژ و جریان

کنتاکتور LC1D65ABD در ولتاژ کنترل 24 ولت DC قابل بهره‌برداری می‌باشد. این کنتاکتور با ولتاژ کار نامی حداکثر تا 690 ولت متناوب و با فرکانس 25 تا 400 هرتز قابل استفاده بوده و ولتاژ مستقیم نامی حداکثری آن 300 ولت است.

ولتاژ عایقی نامی نیز در این کنتاکتور بر اساس استانداردهای مختلف، در مقادیر متفاوتی تعریف شده است. بر اساس استاندارد IEC 60947-1 ولتاژ عایقی برای مدار کنترل و قدرت 690 ولت و بر اساس گواهی‌نامه‌های CSA و UL (با تایید استاندارد IEC 60947-1) ولتاژ عایقی برای هر دو مدار قدرت و کنترل برابر با 600 ولت است.

حداکثر ولتاژ ضربه‌ای وارد به این کنتاکتور بر اساس استاندارد IEC 60947 شش کیلوولت تعریف شده است.

جریان بهره‌بردای نامی کنتاکتور LC1D65ABD با توجه به استفاده برای بارهای مقاومتی و موتوری مختلف، متفاوت می‌باشد و با در نظر گرفتن جریان هر یک از این بارها باید مورد استفاده قرار گیرد.

برای مدار قدرت با ولتاژ حداکثر 440 ولت در سطح AC-3 و AC-3e جریان عملکرد نامی آن 65 آمپر و برای مدار قدرت با ولتاژ نامی حداکثر 440 ولت در سطح AC-1 جریان عملکرد نامی 80 آمپر قابل اعمال می‌باشد. جریان عملکرد در این کنتاکتور تابع شرایط دمایی محیط نیز می‌باشد. مشخصات جریان و ولتاژ ذکر شده در دمای کمتر از 60 درجه سانتی‌گراد برقرار است.

جریان حرارتی نیز در این کنتاکتور برای مدار قدرت و مدار فرمان دارای مقادیر متفاوتی است. این جریان در مدار قدرت حداکثر 80 آمپر و در مدار فرمان 10 آمپر می‌باشد که تابع شرایط دمایی حداکثر 60 درجه سانتی‌گراد است.

  • مشخصات توان موتور

کنتاکتور LC1D65ABD برای الکتروموتورهای با توان‌های مختلف به کار گرفته می‌شود. بر مبنای واحدهای مختلف توان الکتریکی که در دو واحد کیلووات و اسب بخار دسته‌بندی می‌شوند این کنتاکتورها برای موتورهای دارای توان از 11 کیلو‌وات تا 37 کیلووات و یا از 5 اسب بخار تا 50 اسب بخار قابل بهره‌برداری هستند. البته استفاده از این کنتاکتورها در توان‌های ذکر شده در همه نوع موتورها مجاز نیست و باید با توجه به نوع سیم‌پیچی موتور و دسته‌بندی آن‌ها و تعداد فازهای مدار مورد استفاده قرار بگیرند و مشخصه‌های کنتاکتور باید مطابق مشخصه‌های ذکر شده روی پلاک موتور باشد.

  • ترمینال‌ها، کنتاکت‌ها و اتصالات

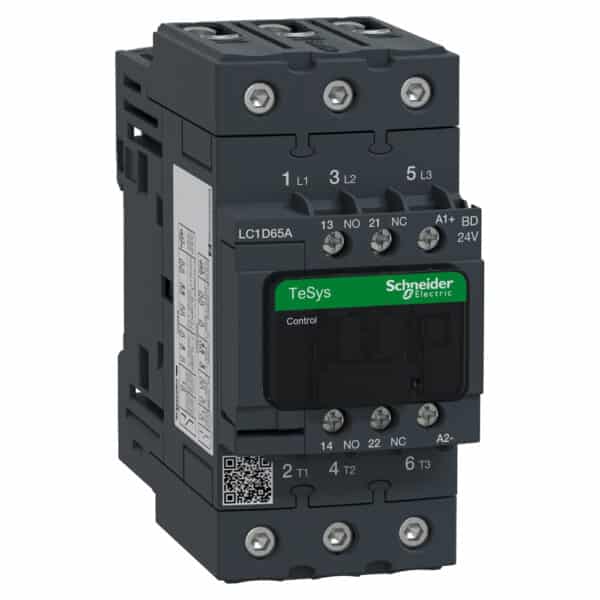

کنتاکتور LC1D65ABD دارای 3 ترمینال ورودی برای 3 فاز از منبع تغذیه با نام‌های L3 ،L2 ،L1 و 3 ترمینال خروجی به سمت بار با نام‌های T3 ،T2 ،T1 است که ترمینال‌های قدرت آن هستند. ترمینال‌های فرمان این کنتاکتور شامل ترمینال‌های 13-14 برای کنتاکت باز (NO: Normally Open) و 21-22 برای کنتاکت بسته (NC: Normally Close) و A1-A2 برای بوبین کنتاکتور است.

اتصال سیم‌ها به ترمینال‌ها از طریق پیچ‌ها انجام می‌شود. به عبارتی دیگر ترمینال‌های این کنتاکتور به صورت گیره پیچی چفت می‌شوند.

  • مشخصات عایقی

مقاومت عایقی آن به واسطه استفاده از این کاور محافظ 10 مگا اهم می‌باشد. علاوه بر این، مقاومت حرارتی نیز در مواقع آتش‌سوزی برای این کنتاکتور 850 درجه سانتی‌گراد تامین شده است.

  • سیکل عملکرد و طول عمر

مدت زمان عملکرد کنتاکتور برای باز و بست کنتاکت‌ها متفاوت است. 16 تا 24 میلی‌ثانیه برای باز کردن و 42.5 تا 57.5 میلی‌ثانیه برای بستن کنتاکت‌ها به عنوان سیکل عملکرد این کنتاکتور معمول است.

طول عمر کنتاکتور LC1D65ABD حدود 3600 سیکل/ساعت است.

دوام مکانیکی کنتاکتور LC1D65ABD برابر 10,000,000 سیکل و دوام الکتریکی آن برای دسته AC-1 برابر 500,000 سیکل و برای AC-3 و AC-3e برابر 1,450,000 سیکل است. این نوع دوام الکتریکی در شرایط برقراری جریان و ولتاژ نامی صادق است.

  • مشخصات حفاظتی

دمای هوای محیطی مجاز برای کنتاکتور LC1D65ABD از 40- درجه تا 70+ درجه سانتی‌گراد است.

کنتاکتور LC1D65ABD دارای کاور محافظ است که در برابر انواع تنش‌های مکانیکی و شیمیایی و همچنین نفوذ ذرات به درون آن مقاوم است. از طرفی دارای عایق‌بندی مناسبی است که در برابر تماس‌های غیر مستقیم و برق‌گرفتگی محافظت می‌کند.

درجه حفاظت کنتاکتور LC1D65ABD برابر IP20 تامین شده است.

سوالات متداول

جزییات محصول

رنج سازگاری

TeSys Deca

نوع محصول

کنتاکتور

نام کوتاه

LC1D

کاربرد

کنترل موتور
بار اهمی

دسته بندی استفاده

AC-4
AC-1
AC-3
AC-3e

پل

3 پل

ولتاز عملیاتی نامی

مدار قدرت: حداکثر 690 ولت AC در 25 تا 400 هرتز
مدار قدرت: حداکثر 300 ولت DC

جریان نامی

80 آمپر (حداکثر 60 درجه سانتی‌گراد) در 440 ولت AC دسته AC-1 برای مدار قدرت
65 آمپر (حداکثر 60 درجه سانتی‌گراد) در 440 ولت AC دسته AC-3 برای مدار قدرت
65 آمپر (حداکثر 60 درجه سانتی‌گراد) در 440 ولت AC دسته AC-3e برای مدار قدرت

ولتاژ مدار کنترل

24 ولت DC

توان موتور (کیلووات)

11 کیلووات در 400 ولت AC، 60/50 هرتز (AC-4)
18.5 کیلووات در 220 تا 230 ولت AC، 60/50 هرتز (AC-3)
30 کیلووات در 380 تا 400 ولت AC، 60/50 هرتز (AC-3)
37 کیلووات در 500 ولت AC، 60/50 هرتز (AC-3)
37 کیلووات در 660 تا 690 ولت AC، 60/50 هرتز (AC-3)
18.5 کیلووات در 220 تا 230 ولت AC، 60/50 هرتز (AC-3e)
30 کیلووات در 380 تا 400 ولت AC، 60/50 هرتز (AC-3e)
37 کیلووات در 500 ولت AC، 60/50 هرتز (AC-3e)
37 کیلووات در 660 تا 690 ولت AC، 60/50 هرتز (AC-3e)

توان موتور (اسب بخار)

40 اسب‌بخار در 480/460 ولت AC ، 60/50 هرتز، برای موتورهای 3 فاز
5 اسب‌بخار در 115 ولت AC ، 60/50 هرتز، برای موتورهای تک فاز
10 اسب‌بخار در 240/230 ولت AC ، 60/50 هرتز، برای موتورهای تک فاز
20 اسب‌بخار در 208/200 ولت AC ، 60/50 هرتز، برای موتورهای 3 فاز
20 اسب‌بخار در 240/230 ولت AC ، 60/50 هرتز، برای موتورهای 3 فاز
50 اسب‌بخار در 600/575 ولت AC ، 60/50 هرتز، برای موتورهای 3 فاز

کد سازگاری

LC1D

کنتاکت‌های قدرت

3 کنتاکت نرمال باز

سازگاری کنتاکت

M4

کاور محافظ

دارد

جریان حرارتی در هوای آزاد عادی

10 آمپر (60 درجه سانتی‌گراد) برای مدار فرمان
80 آمپر (60 درجه سانتی‌گراد) برای مدار قدرت

جریان موثر

140 آمپر AC برای مدار فرمان مطابق با استاندارد IEC 60947-5-1
250 آمپر DC برای مدار فرمان مطابق با استاندارد 60947-5-1
1000 آمپر در 440 ولت AC برای مدار قدرت مطابق با استاندارد IEC 60947

قدرت قطع نامی

1000 آمپر در 440 ولت برای مدار قدرت مطابق با استاندارد IEC 60947

جریان کوتاه مدت قابل تحمل نامی

640 آمپر، 40 درجه سانتی‌گراد، 10 ثانیه، مدار قدرت
900 آمپر، 40 درجه سانتی‌گراد، 1 ثانیه، مدار قدرت
110 آمپر، 40 درجه سانتی‌گراد، 10 دقیقه، مدار قدرت
260 آمپر، 40 درجه سانتی‌گراد، 1 دقیقه، مدار قدرت
100 آمپر، 1 ثانیه، مدار فرمان
120 آمپر، 500 میلی‌ثانیه، مدار فرمان
140 آمپر، 100 میلی‌ثانیه، مدارد فرمان

مقادیر نامی فیوز مرتبط

10 آمپر، فیوز GG برای مدار فرمان مطابق با استاندارد IEC 60947-5-1
125 آمپر، فیوز GG، حداکثر 690 ولت، تناسب نوع 1 برای مدار قدرت
125 آمپر، فیوز GG، حداکثر 690 ولت، تناسب نوع 2 برای مدار قدرت

امپدانس متوسط

1.5 میلی‌اهم، در جریان حرارتی 80 آمپر و فرکانس 50 هرتز مدار قدرت

تلفات توان در هر پل

9.6 وات، AC-1
6.3 وات، AC-3
6.3 وات، AC-3e

ولتاژ عایقی نامی

مدار قدرت: 600 ولت طبق گواهینامه CSA
مدار قدرت: 600 ولت طبق گواهینامه UL
مدار فرمان: 690 ولت مطابق با استاندارد IEC 60947-1
مدرا فرمان: 600 ولت طبق گواهینامه CSA
مدار فرمان: 600 ولت طبق گواهینامه UL
مدار قدرت: 690 ولت مطابق با استاندارد IEC 60947-4-1

دسته بندی اضافه ولتاژ

3

درجه آلودگی

3

ولتاژ ضربه

6 کیلوولت مطابق با استاندارد IEC 60947

سطح قابلیت اطمینان ایمنی

B10d: 1369863 سیکل با بار نامی مطابق با استاندارد EN/ISO 13849-1
B10d: 20000000 سیکل با بار مکانیکی مطابق با استاندارد EN/ISO 13849-1

دوام مکانیکی

10 میلیون سیکل

دوام الکتریکی

0.5 میلیون سیکل، 80 آمپر، AC-1، ولتاژ عملیاتی حداکثر 440 ولت
1.45 میلیون سیکل، 65 آمپر، AC-3، ولتاژ عملیاتی حداکثر 440 ولت
1.45 میلیون سیکل، 65 آمپر، AC-3e، ولتاژ عملیاتی حداکثر 440 ولت

نوع مدار کنترل

استاندارد DC

تکنولوژی بوبین

محدودکننده دیودی داخلی پیک دوطرفه

توان هجومی

19 وات (20 درجه سانتی‌گراد)

توان نگهدارنده مصرفی

7.4 وات (20 درجه سانتی‌گراد)

طول سیکل عملکرد

42.5 تا 57.5 میلی‌ثانیه برای بستن
16 تا 24 میلی‌ثانیه برای باز کردن

ثابت زمانی

34 میلی‌ثانیه

نرخ بهره برداری حداکثری

3600 سیکل/ساعت در 60 درجه سانتی‌گراد

کنتاکت‌های کمکی

1 باز + 1 بسته

نوع کنتاکت کمکی

مکانیکی 1 باز + 1 بسته مطابق با استاندارد IEC 60947-5-1
نوع آینه ای، 1 کنتاکت بسته مطابق با استاندارد IEC 60947-4-1

فرکانس مدار فرمان

25 تا 400 هرتز

حداقل ولتاژ سوئیچینگ

17 ولت برای مدار فرمان

حداقل جریان سوئیچینگ

5 میلی‌آمپر برای مدار فرمان

مقاومت عایقی

بالای 10 مگااهم برای مدار فرمان

زمان عدم همپوشانی کنتاکت‌ها

1.5 میلی‌ثانیه در قطع انرژی بدون همپوشانی بین کنتاکت باز و بسته
1.5 میلی‌ثانیه در وصل انرژی بدون همپوشانی بین کنتاکت باز و بسته

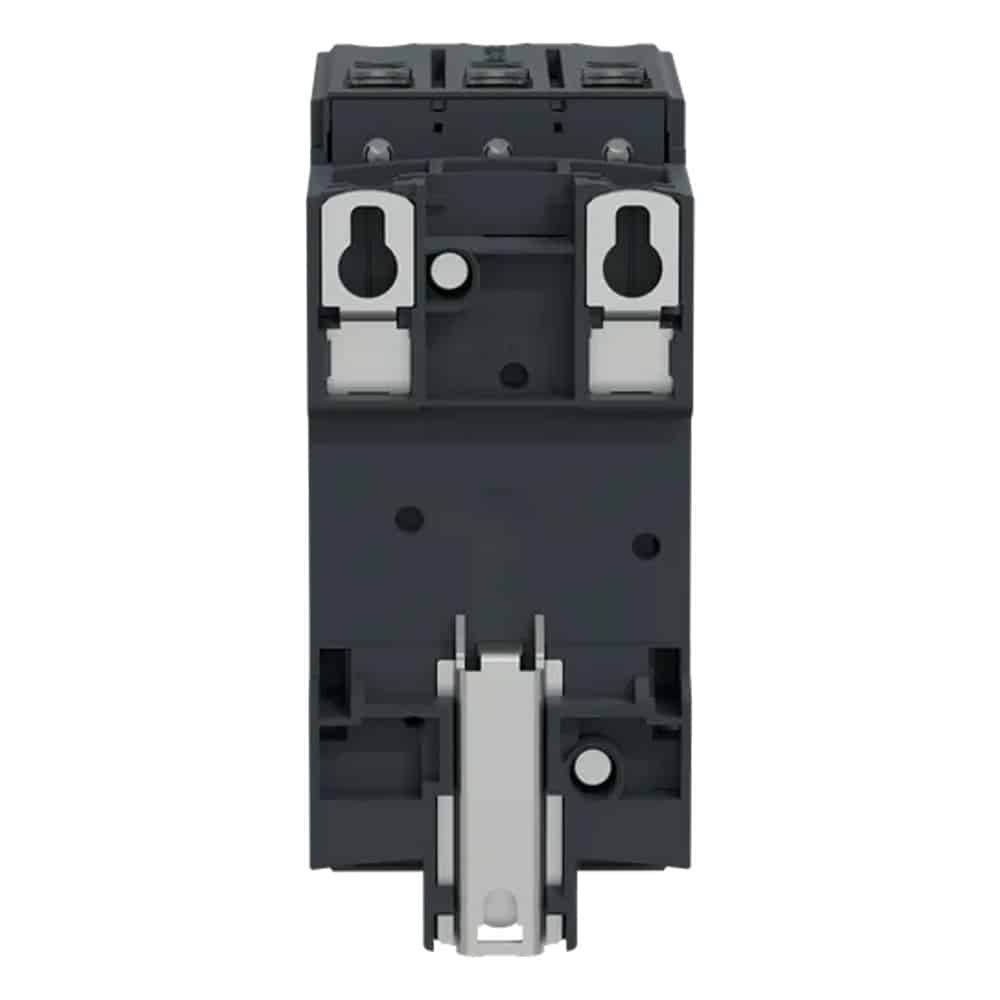

تکیه‌گاه نصب

پلیت
ریل

استانداردها

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1

گواهینامه‌ها

GOST
UL
CCC
CSA

درجه حفاظت IP

IP20 برای وجه جلو مطابق با استاندارد IEC 60529

استقامت آب و هوایی

در معرض گرمای مرطوب طبق IACS E10 و IEC 60947-1

دمای مجاز هوای اطراف دستگاه

40- تا 60 درجه سانتی‌گراد
60 تا 70 درجه سانتی‌گراد با کاهش رتبه

ارتفاع عملیاتی نسبت به سطح دریا

0 تا 3000 متر

مقاومت حریق

850 درجه سانتی‌گراد مطابق با استاندارد IEC 60695-2-1

تاخیر در شعله ور شدن

V1 طبق گواهینامه UL 94

استحکام مکانیکی

لرزش در حالت باز (2 Gn, 5…300 Hz)
لرزش در حالت بسته (4 Gn, 5…300 Hz)
ضربه در حالت باز (10 Gn for 11 ms)
ضربه درحالت بسته (15 Gn for 11 ms)

ارتفاع

122 میلی متر

عرض

55 میلی متر

عمق

120 میلی متر

وزن خالص

0.935 کیلوگرم
