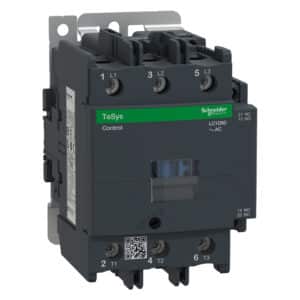

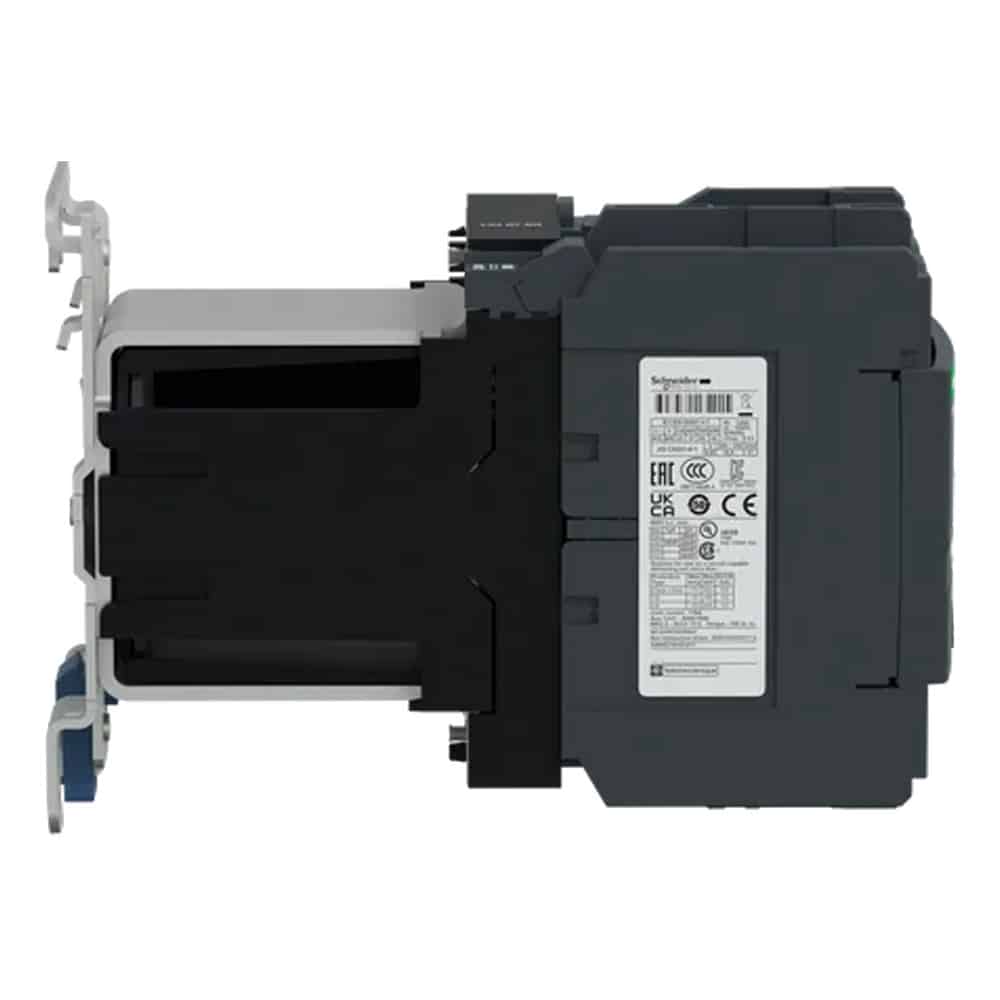

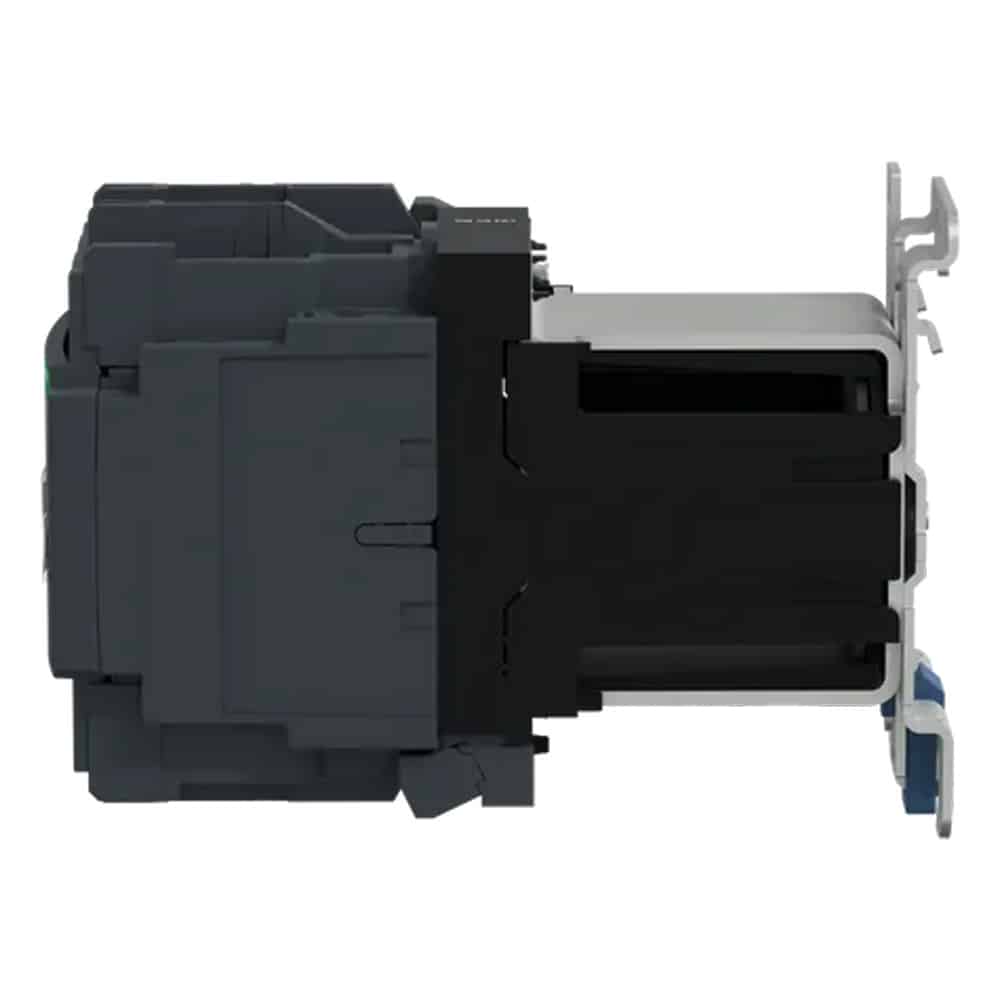

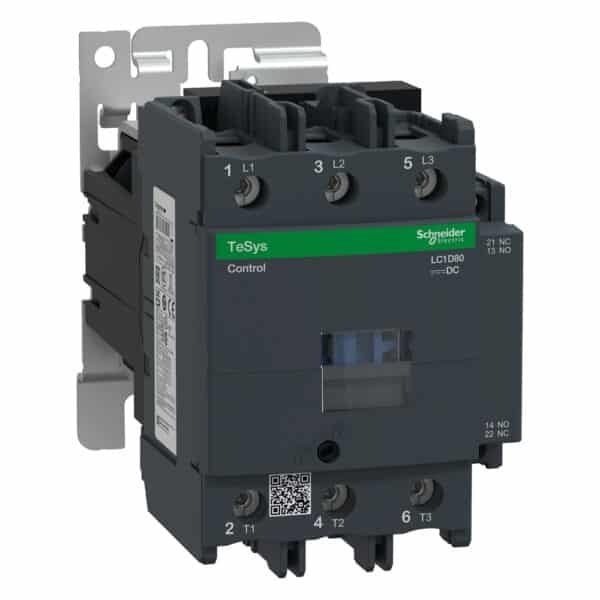

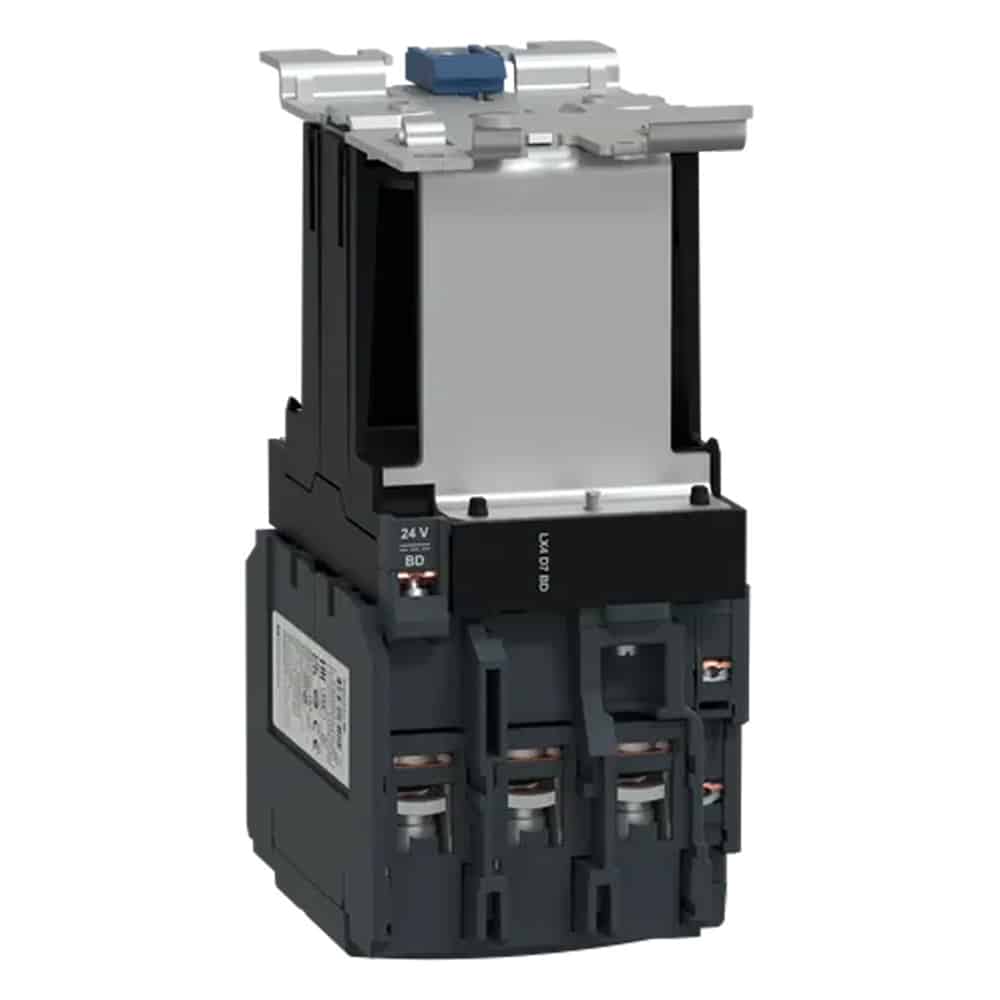

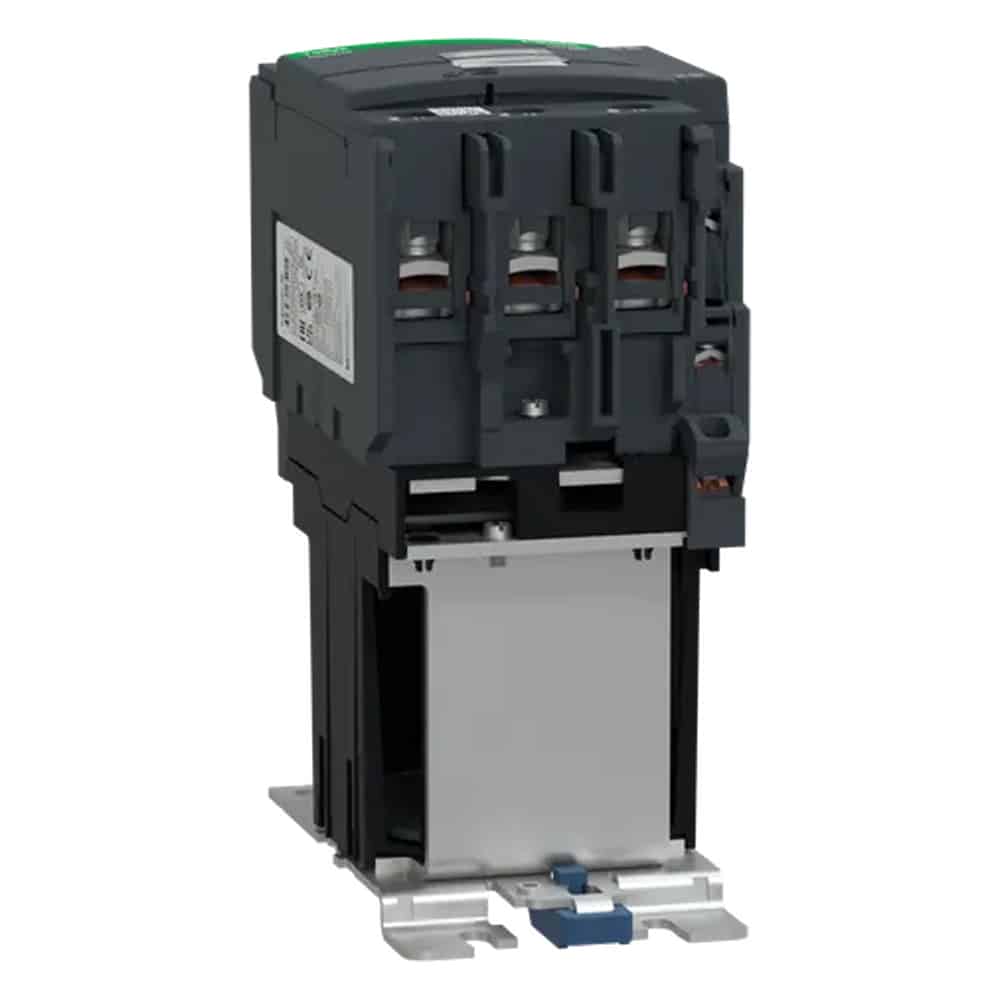

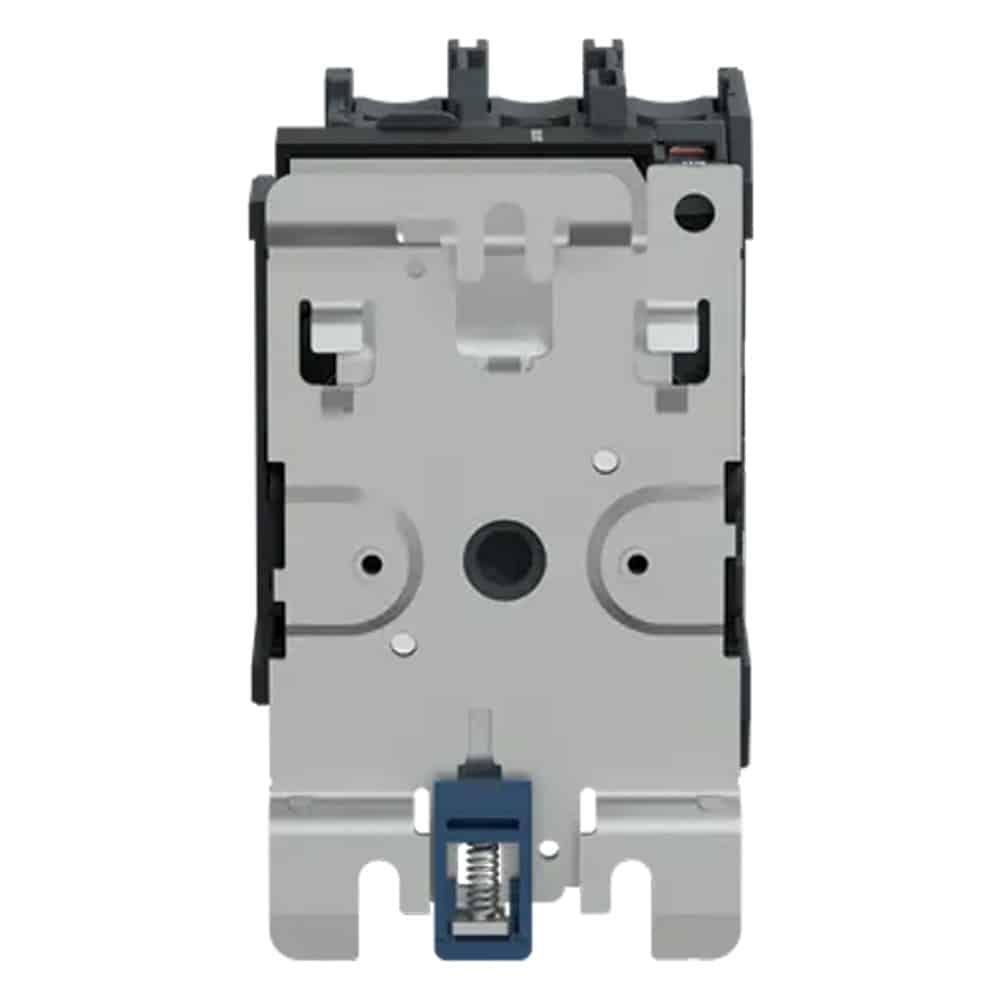

کنتاکتور سه پل 80 آمپر 110 ولت DC اشنایدر LC1D80FD

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

10,400,000تومان

ویدیو محصول

توضیحات محصول

سوالات متداول

جزییات محصول

رنج تولیدی محصول

TeSys Deca

نوع محصول

کنتاکتور

نام کوتاه

LC1D

کاربرد

کنترل موتور
بار اهمی

دسته بندی کاربردی

AC-3
AC-3e
AC-4
AC-1

پل

3 پل

ولتاژ عملیاتی نامی

مدار قدرت: حداکثر 300 ولت DC در 25 تا 400 هرتز
مدار قدرت: حداکثر 690 ولت AC

جریان نامی

125 آمپر (حداکثر 60 درجه سانتی‌گراد) در 440 ولت AC دسته AC-1 برای مدار قدرت
80 آمپر (حداکثر 60 درجه سانتی‌گراد) در 440 ولت AC دسته AC-3 برای مدار قدرت
80 آمپر (حداکثر 60 درجه سانتی‌گراد) در 440 ولت AC دسته AC-3e برای مدار قدرت

ولتاژ مدار کنترل

110 ولت DC

توان موتور (کیلووات)

22 کیلووات در 220 تا 230 ولت AC، 60/50 هرتز (AC-3)
37 کیلووات در 380 تا 400 ولت AC، 60/50 هرتز (AC-3)
45 کیلووات در 415 تا 440 ولت AC، 60/50 هرتز (AC-3)
55 کیلووات در 500 ولت AC، 60/50 هرتز (AC-3)
45 کیلووات در 660 تا 690 ولت AC، 60/50 هرتز (AC-3)
15 کیلووات در 400 ولت AC، 60/50 هرتز (AC-4)
22 کیلووات در 220 تا 230 ولت AC، 60/50 هرتز (AC-3e)
37 کیلووات در 380 تا 400 ولت AC، 60/50 هرتز (AC-3e)
45 کیلووات در 415 تا 440 ولت AC، 60/50 هرتز (AC-3e)
55 کیلووات در 500 ولت AC، 60/50 هرتز (AC-3e)
45 کیلووات در 660 تا 690 ولت AC، 60/50 هرتز (AC-3e)

توان موتور (اسب بخار)

7.5 اسب‌بخار در 115 ولت AC ، 60/50 هرتز، برای موتورهای تک فاز
15 اسب‌بخار در 240/230 ولت AC ، 60/50 هرتز، برای موتورهای تک فاز
30 اسب‌بخار در 208/200 ولت AC ، 60/50 هرتز، برای موتورهای 3 فاز
30 اسب‌بخار در 240/230 ولت AC ، 60/50 هرتز، برای موتورهای 3 فاز
60 اسب‌بخار در 480/460 ولت AC ، 60/50 هرتز، برای موتورهای 3 فاز
60 اسب‌بخار در 600/575 ولت AC ، 60/50 هرتز، برای موتورهای 3 فاز

کد سازگاری

LC1D

کنتاکت‌های قدرت

3 کنتاکت نرمال باز

سازگاری کنتاکت

M9

کاور محافظ

دارد

جریان حرارتی در هوای آزاد عادی

10 آمپر (60 درجه سانتی‌گراد) برای مدار فرمان
125 آمپر (60 درجه سانتی‌گراد) برای مدار قدرت

قدرت قطع نامی

1100 آمپر در 440 ولت برای مدار قدرت مطابق با استاندارد IEC 60947

جریان کوتاه مدت قابل تحمل نامی

640 آمپر، 40 درجه سانتی‌گراد، 10 ثانیه، مدار قدرت
990 آمپر، 40 درجه سانتی‌گراد، 1 ثانیه، مدار قدرت
135 آمپر، 40 درجه سانتی‌گراد، 10 دقیقه، مدار قدرت
320 آمپر، 40 درجه سانتی‌گراد، 1 دقیقه، مدار قدرت
100 آمپر، 1 ثانیه، مدار فرمان
120 آمپر، 500 میلی‌ثانیه، مدار فرمان
140 آمپر، 100 میلی‌ثانیه، مدارد فرمان

مقادیر نامی فیوز مرتبط

10 آمپر، فیوز GG برای مدار فرمان مطابق با استاندارد IEC 60947-5-1
200 آمپر، فیوز GG، حداکثر 690 ولت، تناسب نوع 1 برای مدار قدرت
160 آمپر، فیوز GG، حداکثر 690 ولت، تناسب نوع 2 برای مدار قدرت

امپدانس متوسط

0.8 میلی‌اهم، در جریان حرارتی 125 آمپر و فرکانس 50 هرتز مدار قدرت

تلفات توان در هر پل

5.1 وات، AC-3
12.5 وات، AC-1
5.1 وات، AC-3e

ولتاژ عایقی نامی

مدار قدرت: 600 ولت طبق گواهینامه CSA
مدار قدرت: 600 ولت طبق گواهینامه UL
مدار قدرت: 1000 ولت مطابق با استاندارد IEC 60947-4-1
مدار فرمان: 690 ولت مطابق با استاندارد IEC 60947-1
مدرا فرمان: 600 ولت طبق گواهینامه CSA
مدار فرمان: 600 ولت طبق گواهینامه UL

دسته بندی اضافه ولتاژ

3

درجه آلودگی

3

ولتاژ ضربه

8 کیلوولت مطابق با استاندارد IEC 60947

سطح قابلیت اطمینان ایمنی

B10d: 1369863 سیکل با بار نامی مطابق با استاندارد EN/ISO 13849-1
B10d: 20000000 سیکل با بار مکانیکی مطابق با استاندارد EN/ISO 13849-1

دوام مکانیکی

4 میلیون سیکل

دوام الکتریکی

0.8 میلیون سیکل، 125 آمپر، AC-1، ولتاژ عملیاتی حداکثر 440 ولت
1.5 میلیون سیکل، 80 آمپر، AC-3، ولتاژ عملیاتی حداکثر 440 ولت
1.5 میلیون سیکل، 80 آمپر، AC-3e، ولتاژ عملیاتی حداکثر 440 ولت

نوع مدار کنترل

DC استاندارد

تکنولوژی بوبین

فاقد ماژول محدود کننده داخلی

محدودیت ولتاژ مدار کنترل

افت ولتاژ DC: 0.1 تا 0.3 ولتاژ کنترل (40- تا 70 درجه سانتی‌گراد)
ولتاژ عملیاتی DC: 0.85 تا 1.1 ولتاژ کنترل (40- تا 55 درجه سانتی‌گراد)
ولتاژ عملیاتی DC: 1 تا 1.1 ولتاژ کنترل (55 تا 70 درجه سانتی‌گراد)

توان هجومی

22 وات (20 درجه سانتی‌گراد)

توان نگهدارنده مصرفی

22 وات (20 درجه سانتی‌گراد)

طول سیکل عملکرد

95 تا 130 میلی‌ثانیه برای بستن
20 تا 35 میلی‌ثانیه برای باز کردن

ثابت زمانی

75 میلی‌ثانیه

نرخ بهره برداری حداکثری

3600 سیکل/ساعت در 60 درجه سانتی‌گراد

کنتاکت‌های کمکی

1 باز + 1 بسته

نوع کنتاکت کمکی

مکانیکی 1 باز + 1 بسته مطابق با استاندارد IEC 60947-5-1
نوع آینه ای، 1 کنتاکت بسته مطابق با استاندارد IEC 60947-4-1

فرکانس مدار فرمان

25 تا 400 هرتز

حداقل ولتاژ سوئیچینگ

17 ولت برای مدار فرمان

حداقل جریان سوئیچینگ

5 میلی‌آمپر برای مدار فرمان

مقاومت عایقی

بالای 10 مگااهم برای مدار فرمان

زمان عدم همپوشانی کنتاکت‌ها

1.5 میلی‌ثانیه در قطع انرژی بدون همپوشانی بین کنتاکت باز و بسته
1.5 میلی‌ثانیه در وصل انرژی بدون همپوشانی بین کنتاکت باز و بسته

تکیه‌گاه نصب

پلیت
ریل

استانداردها

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508

گواهینامه‌ها

RINA
CCC
GOST
CSA
GL
BV
UL
DNV
LROS (Lloyds register of shipping)

درجه حفاظت IP

IP20 برای وجه جلو مطابق با استاندارد IEC 60529

مقاومت آب و هوایی

در معرض گرمای مرطوب طبق IACS E10

دمای مجاز هوای اطراف دستگاه

40- تا 60 درجه سانتی‌گراد
60 تا 70 درجه سانتی‌گراد با کاهش رتبه بندی

ارتفاع عملیاتی نسبت به سطح دریا

0 تا 3000 متر

مقاومت حریق

850 درجه سانتی‌گراد مطابق با استاندارد IEC 60695-2-1

تاخیر در شعله ور شدن

V1 طبق گواهینامه UL 94

استحکام مکانیکی

لرزش در حالت باز (2 Gn, 5…300 Hz)
ضربه در حالت باز (8 Gn for 11 ms)
لرزش در حالت بسته (3 Gn, 5…300 Hz)
ضربه درحالت بسته (10 Gn for 11 ms)

ارتفاع

127 میلی متر

عرض

85 میلی متر

عمق

186 میلی متر

وزن خالص

2.59 کیلوگرم
