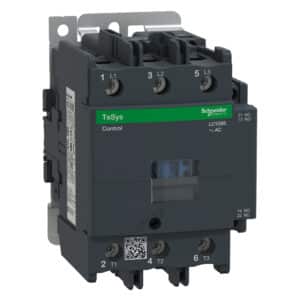

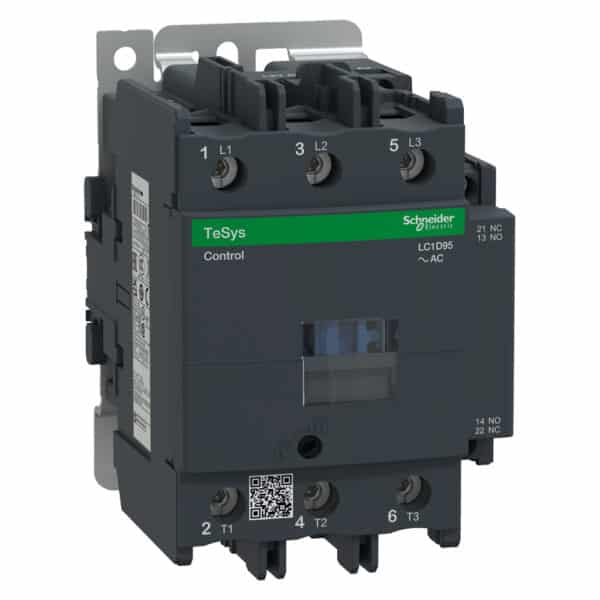

کنتاکتور سه پل 95 آمپر 110 ولت AC اشنایدر LC1D95F7

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

62,400,000تومان

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی کنتاکتور اشنایدر کد LC1D95F7

  • دسته‌بندی و کاربرد

کنتاکتور اشنایدر کد LC1D95F7 دارای نام اختصاری LC1D است که برای قطع و وصل و کنترل بارهای موتوری و بارهای مقاومتی مورد استفاده قرار می‌گیرد. این کنتاکتور در سیستم سه‌فاز به کار گرفته شده و در دسته بندی‌های AC-4, AC-3, AC-1, AC-3e کارایی داشته و برای انواع موتورها و بارهای مقاومتی با سیم‌پیچی‌های مختلف مناسب است.

  • مشخصات ولتاژ و جریان

کنتاکتور LC1D95F7 در سیستم برق متناوب در ولتاژ 110 ولت و با فرکانس 50 هرتز و 60 هرتز قابل بهره‌برداری می‌باشد. این کنتاکتور با ولتاژ کار نامی حداکثر تا 690 ولت متناوب و با فرکانس 25 تا 400 هرتز قابل استفاده است.

ولتاژ عایقی نامی نیز در این کنتاکتور بر اساس استانداردهای مختلف، در مقادیر متفاوتی تعریف شده است. برای مدار قدرت بر اساس استاندارد IEC 60947-4-1 ولتاژ عایقی 1000 ولت و طبق استاندارد IEC 60947-1 برای مدار فرمان برابر 690 ولت و بر اساس گواهی‌نامه‌های CSA و UL ولتاژ عایقی برای هر دو مدار قدرت و فرمان برابر با 600 ولت است.

حداکثر ولتاژ ضربه‌ای وارد به این کنتاکتور بر اساس استاندارد IEC 60947 برابر 8 کیلو ولت تعریف شده است.

جریان بهره‌بردای نامی کنتاکتور LC1D95F7 با توجه به استفاده برای بارهای مقاومتی و موتوری مختلف، متفاوت می‌باشد و با در نظر گرفتن جریان هر یک از این بارها باید مورد استفاده قرار گیرد.

برای مدار قدرت با ولتاژ حداکثر 440 ولت در سطح AC-3 و AC-3e جریان عملکرد نامی آن 95 آمپر و برای مدار قدرت با ولتاژ نامی حداکثر 440 ولت در سطح AC-1 جریان عملکرد نامی 125 آمپر قابل اعمال می‌باشد. جریان عملکرد در این کنتاکتور تابع شرایط دمایی محیط نیز می‌باشد. مشخصات جریان و ولتاژ ذکر شده در دمای کمتر از 60 درجه سانتی‌گراد برقرار است.

جریان حرارتی نیز در این کنتاکتور برای مدار قدرت و مدار فرمان دارای مقادیر متفاوتی است. این جریان در مدار قدرت حداکثر 125 آمپر و در مدار فرمان 10 آمپر می‌باشد که تابع شرایط دمایی حداکثر 60 درجه سانتی‌گراد است.

  • مشخصات امپدانس

امپدانس متوسط کنتاکتور LC1D95F7 در جریان حرارتی 125 آمپر و فرکانس 50 هرتز برابر 0.8 میلی‌‌اهم می‌باشد.

  • مشخصات توان موتور

کنتاکتور LC1D95F7 برای الکتروموتورهای با توان‌های مختلف به کار گرفته می‌شود. بر مبنای واحدهای مختلف توان الکتریکی که در دو واحد کیلو وات و اسب بخار دسته‌بندی می‌شوند این کنتاکتورها برای موتورهای دارای توان از 15 کیلو‌ وات تا 55 کیلو وات و یا از 7.5 اسب بخار تا 60 اسب بخار قابل بهره‌برداری هستند. البته استفاده از این کنتاکتورها در توان‌های ذکر شده در همه نوع موتورها مجاز نیست و باید با توجه به نوع سیم‌پیچی موتور و دسته بندی آن‌ها و تعداد فازهای مدار مورد استفاده قرار بگیرند و مشخصه‌های کنتاکتور باید مطابق مشخصه‌های ذکر شده روی پلاک موتور باشد.

تلفات توان در هر پل این کنتاکتور برای دسته AC-3 و AC-3e برابر  7.2 وات و برای دسته AC-1، 12.5 وات برآورد شده است.

  • ترمینال‌ها، کنتاکت‌ها و اتصالات

کنتاکتور LC1D95F7 دارای 3 ترمینال ورودی برای 3 فاز از منبع تغذیه با نام‌های L1، L2، L3 و 3 ترمینال خروجی به سمت بار با نام‌های T1، T2 و T3 است که ترمینال‌های قدرت آن هستند. ترمینال‌های فرمان این کنتاکتور شامل ترمینال‌های 13-14 برای کنتاکت باز (NO: Normally Open) و 21-22 برای کنتاکت بسته (NC: Normally Close) و A1-A2 برای بوبین کنتاکتور است.

اتصال سیم‌ها به ترمینال‌ها از طریق پیچ‌ها انجام می‌شود. به عبارتی دیگر ترمینال‌های این کنتاکتور به صورت گیره پیچی چفت می‌شوند.

  • مشخصات عایقی

مقاومت عایقی کنتاکتور LC1D95F7 بالای 10 مگا اهم می‌باشد. علاوه بر این، مقاومت حرارتی نیز در مواقع آتش‌سوزی برای این کنتاکتور 850 درجه سانتی‌گراد تامین شده است.

  • سیکل عملکرد و طول عمر

مدت زمان عملکرد کنتاکتور برای باز و بست کنتاکت‌ها متفاوت است. 6 تا 20 میلی‌ثانیه برای باز کردن و 20 تا 35 میلی‌ثانیه برای بستن کنتاکت‌ها به عنوان سیکل عملکرد این کنتاکتور معمول است.

نرخ بهره‌برداری حداکثری کنتاکتور LC1D95F7 تا 3600 سیکل است.

دوام مکانیکی کنتاکتور LC1D95F7 برابر 4 میلیون سیکل و دوام الکتریکی آن برای دسته AC-1  برابر 1.3 میلیون سیکل و برای AC-3 و AC-3e برابر 1.2 میلیون سیکل است. این نوع دوام الکتریکی در شرایط برقراری جریان و ولتاژ نامی صادق است.

  • مشخصات حفاظتی

دمای هوای محیطی مجاز برای کنتاکتور LC1D95F7 از 40- درجه تا 70+ درجه سانتی‌گراد است.

کنتاکتور LC1D95F7 دارای کاور محافظ است که در برابر انواع تنش‌های مکانیکی و شیمیایی و همچنین نفوذ ذرات به درون آن مقاوم است. از طرفی دارای عایق بندی مناسبی است که در برابر تماس‌های غیر مستقیم و برق‌گرفتگی محافظت می‌کند.

درجه حفاظت کنتاکتور LC1D95F7 برای وجه جلو برابر IP20  تامین شده است.

سوالات متداول

جزییات محصول

رنج محصول

TeSys Deca

نوع محصول

کنتاکتور

نام کوتاه

LC1D

کاربرد

کنترل موتور
بار اهمی

دسته بدی کاربردی

AC-3
AC-3e
AC-4
AC-1

پل

3 پل

ولتاژ عملیاتی نامی

مدار قدرت: حداکثر 690 ولت AC در 25 تا 400 هرتز

جریان نامی

95 آمپر (60 درجه سانتی‌گراد)، حداکثر 440 ولت AC، رنج AC-3، مدار قدرت
125 آمپر (60 درجه سانتی‌گراد)، حداکثر 690 ولت AC، رنج AC-1، مدار قدرت
95 آمپر (60 درجه سانتی‌گراد)، حداکثر 440 ولت AC، رنج AC-3e، مدار قدرت

ولتاژ مدار کنترل

110 ولت AC

توان موتور (کیلووات)

25 کیلووات در 220 تا 230 ولت AC، 60/50 هرتز (AC-3)
45 کیلووات در 380 تا 400 ولت AC، 60/50 هرتز (AC-3)
45 کیلووات در 415 تا 440 ولت AC، 60/50 هرتز (AC-3)
55 کیلووات در 500 ولت AC، 60/50 هرتز (AC-3)
45 کیلووات در 660 تا 690 ولت AC، 60/50 هرتز (AC-3)
15 کیلووات در 400 ولت AC، 60/50 هرتز (AC-4)
25 کیلووات در 220 تا 230 ولت AC، 60/50 هرتز (AC-3e)
45 کیلووات در 380 تا 400 ولت AC، 60/50 هرتز (AC-3e)
45 کیلووات در 415 تا 440 ولت AC، 60/50 هرتز (AC-3e)
55 کیلووات در 500 ولت AC، 60/50 هرتز (AC-3e)
45 کیلووات در 660 تا 690 ولت AC، 60/50 هرتز (AC-3e)

حداکثر توان موتور (اسب بخار)

7.5 اسب‌بخار در 120 ولت AC ، 60 هرتز، برای موتورهای تک فاز
15 اسب‌بخار در 240/230 ولت AC ، 60 هرتز، برای موتورهای تک فاز
30 اسب‌بخار در 208/200 ولت AC ، 60 هرتز، برای موتورهای 3 فاز
30 اسب‌بخار در 240/230 ولت AC ، 60 هرتز، برای موتورهای 3 فاز
60 اسب‌بخار در 480/460 ولت AC ، 60 هرتز، برای موتورهای 3 فاز
60 اسب‌بخار در 600/575 ولت AC ، 60 هرتز، برای موتورهای 3 فاز

کد سازگاری

LC1D

کنتاکت‌های قدرت

3 کنتاکت نرمال باز

سازگاری کنتاکت

M11

جریان حرارتی در هوای آزاد عادی

10 آمپر (60 درجه سانتی‌گراد) برای مدار فرمان
125 آمپر (60 درجه سانتی‌گراد) برای مدار قدرت

جریان موثر

1100 آمپر در 440 ولت برای مدار قدرت مطابق با استاندارد IEC 60947
140 آمپر AC برای مدار فرمان مطابق با استاندارد IEC 60947-5-1
250 آمپر DC برای مدار فرمان مطابق با استاندارد IEC 60947-5-1

قدرت قطع نامی

1100 آمپر در 440 ولت برای مدار قدرت مطابق با استاندارد IEC 60947

جریان کوتاه مدت قابل تحمل نامی

1100 آمپر، 40 درجه سانتی‌گراد، 1 ثانیه، مدار قدرت
800 آمپر، 40 درجه سانتی‌گراد، 10 ثانیه، مدار قدرت
400 آمپر، 40 درجه سانتی‌گراد، 1 دقیقه، مدار قدرت
135 آمپر، 40 درجه سانتی‌گراد، 10 دقیقه، مدار قدرت
140 آمپر، 100 میلی‌ثانیه، مدارد فرمان
120 آمپر، 500 میلی‌ثانیه، مدار فرمان
100 آمپر، 1 ثانیه، مدار فرمان

مقادیر نامی فیوز مرتبط

10 آمپر، فیوز GG برای مدار فرمان مطابق با استاندارد IEC 60947-5-1
200 آمپر، فیوز GG، حداکثر 690 ولت، تناسب نوع 1 برای مدار قدرت
160 آمپر، فیوز GG، حداکثر 690 ولت، تناسب نوع 2 برای مدار قدرت

امپدانس متوسط

0.8 میلی‌اهم، در جریان حرارتی 125 آمپر و فرکانس 50 هرتز مدار قدرت

تلفات توان در هر پل

12.5 وات AC-1
7.2 وات AC-3
7.2 وات AC-3e

ولتاژ عایقی نامی

مدار قدرت: 1000 ولت مطابق با استاندارد IEC 60947-4-1
مدار قدرت: 600 ولت طبق گواهینامه CSA
مدار قدرت: 600 ولت طبق گواهینامه UL
مدار فرمان: 690 ولت مطابق با استاندارد IEC 60947-1
مدرا فرمان: 600 ولت طبق گواهینامه CSA
مدار فرمان: 600 ولت طبق گواهینامه UL

دسته بندی اضافه ولتاژ

3

درجه آلودگی

3

ولتاژ ایمپالس یا ضربه قابل تحمل

8 کیلوولت مطابق با استاندارد IEC 60947

دوام مکانیکی

4 میلیون سیکل

دوام الکتریکی

1.2 میلیون سیکل، 95 آمپر، AC-3
1.3 میلیون سیکل، 125 آمپر، AC-1
1.2 میلیون سیکل، 95 آمپر، AC-3e

نوع مدار کنترل

AC در 60/50 هرتز

تکنولوژی بوبین

فاقد ماژول محدودکننده داخلی

محدودیت ولتاژ مدار کنترل

ولتاژ عملیاتی AC در 50 هرتز: 0.8 تا 1.1 ولتاژ کنترل (40- تا 55 درجه سانتی‌گراد)
ولتاژ عملیاتی در 60 هرتز: 0.85 تا 1.1 ولتاژ کنترل (40- تا 55 درجه سانتی‌گراد)
افت ولتاژ AC در 60/50 هرتز: 0.3 تا 0.6 ولتاژ کنترل (40- تا 70 درجه سانتی‌گراد)
ولتاژ عملیاتی در 60/50 هرتز: 1 تا 1.1 ولتاژ کنترل (55 تا 70 درجه سانتی‌گراد)

توان هجومی

245 ولت‌آمپر در 60 هرتز، ضریب توان 0.75، (20 درجه سانتی‌گراد)
245 ولت‌آمپر در 50 هرتز، ضریب توان 0.75، (20 درجه سانتی‌گراد)

توان نگهدارنده مصرفی

26 ولت‌آمپر در 60 هرتز، ضریب توان 0.3، (20 درجه سانتی‌گراد)
26 ولت‌آمپر در 50 هرتز، ضریب توان 0.3، (20 درجه سانتی‌گراد)

طول سیکل عملکرد

20 تا 35 میلی‌ثانیه برای بستن
6 تا 20 میلی‌ثانیه برای باز کردن

نرخ بهره برداری حداکثری

3600 سیکل/ساعت در 60 درجه سانتی‌گراد

کنتاکت‌های کمکی

1 NO + 1 NC

نوع کنتاکت کمکی

مکانیکی 1 باز + 1 بسته مطابق با استاندارد IEC 60947-5-1
نوع آینه ای، 1 کنتاکت بسته مطابق با استاندارد IEC 60947-4-1

فرکانس مدار فرمان

25 تا 400 هرتز

حداقل ولتاژ سوئیچینگ

17 ولت برای مدار فرمان

حداقل جریان سوئیچینگ

5 میلی‌آمپر برای مدار فرمان

مقاومت عایقی

بالای 10 مگااهم برای مدار فرمان

زمان عدم همپوشانی کنتاکت‌ها

1.5 میلی‌ثانیه در قطع انرژی بدون همپوشانی بین کنتاکت باز و بسته
1.5 میلی‌ثانیه در وصل انرژی بدون همپوشانی بین کنتاکت باز و بسته

تکیه‌گاه نصب

ریل
پلیت

استانداردها

EN/IEC 60947-1
EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-4-1
CSA C22.2 No 60947-5-1
GB/T 14048.4

گواهینامه‌ها

IECEE CB Scheme
UL
CSA
CCC
EAC
LROS (Lloyds register of shipping)
RINA
BV
DNV-GL

دمای مجاز هوای اطراف دستگاه

40- تا 60 درجه سانتی‌گراد
60 تا 70 درجه سانتی‌گراد با کاهش مقادیر نامی

ارتفاع

127 میلی متر

عرض

85 میلی متر

عمق

130 میلی متر

وزن خالص

1.61 کیلوگرم
