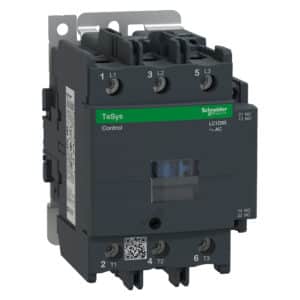

کنتاکتور سه پل 95 آمپر 110 ولت DC اشنایدر LC1D95FD

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی کنتاکتور اشنایدر کد LC1D95FD

  • دسته‌بندی و کاربرد

کنتاکتور اشنایدر کد LC1D95FD دارای نام اختصاری LC1D است که برای قطع و وصل و کنترل بارهای موتوری و بارهای مقاومتی مورد استفاده قرار می‌گیرد. این کنتاکتور در سیستم سه‌فاز به کار گرفته شده و در دسته بندی‌های AC-4, AC-3, AC-1, AC-3e کارایی داشته و برای انواع موتورها و بارهای مقاومتی با سیم‌پیچی‌های مختلف مناسب است.

  • مشخصات ولتاژ و جریان

کنتاکتور LC1D95FD در سیستم برق DC در ولتاژ 110 ولت و با فرکانس 50 هرتز و 60 هرتز قابل بهره‌برداری می‌باشد. این کنتاکتور با ولتاژ کار نامی حداکثر تا 690 ولت متناوب و با فرکانس 25 تا 400 هرتز قابل استفاده است.

ولتاژ عایقی نامی نیز در این کنتاکتور بر اساس استانداردهای مختلف، در مقادیر متفاوتی تعریف شده است. برای مدار قدرت بر اساس استاندارد IEC 60947-4-1 ولتاژ عایقی 1000 ولت و طبق استاندارد IEC 60947-1 برای مدار فرمان برابر 690 ولت است.

حداکثر ولتاژ ضربه‌ای وارد به این کنتاکتور بر اساس استاندارد IEC 60947 برابر 8 کیلو ولت تعریف شده است.

جریان بهره‌بردای نامی کنتاکتور LC1D95FD  با توجه به استفاده برای بارهای مقاومتی و موتوری مختلف، متفاوت می‌باشد و با در نظر گرفتن جریان هر یک از این بارها باید مورد استفاده قرار گیرد.

برای مدار قدرت با ولتاژ حداکثر 440 ولت در سطح AC-3 و AC-3e جریان عملکرد نامی آن 95 آمپر و برای مدار قدرت با ولتاژ نامی حداکثر 440 ولت در سطح AC-1 جریان عملکرد نامی 125 آمپر قابل اعمال می‌باشد. جریان عملکرد در این کنتاکتور تابع شرایط دمایی محیط نیز می‌باشد. مشخصات جریان و ولتاژ ذکر شده در دمای کمتر از 60 درجه سانتی‌گراد برقرار است.

جریان حرارتی نیز در این کنتاکتور برای مدار قدرت و مدار فرمان دارای مقادیر متفاوتی است. این جریان در مدار قدرت حداکثر 125 آمپر و در مدار فرمان 10 آمپر می‌باشد که تابع شرایط دمایی حداکثر 60 درجه سانتی‌گراد است.

  • مشخصات امپدانس

امپدانس متوسط کنتاکتور LC1D95FD در جریان حرارتی 125 آمپر و فرکانس 50 هرتز برابر 0.8 میلی‌‌اهم می‌باشد.

  • مشخصات توان موتور

کنتاکتور LC1D95FD برای الکتروموتورهای با توان‌های مختلف به کار گرفته می‌شود. بر مبنای واحدهای مختلف توان الکتریکی که در دو واحد کیلو وات و اسب بخار دسته‌بندی می‌شوند این کنتاکتورها برای موتورهای دارای توان از 15 کیلو‌ وات تا 55 کیلو وات و یا از 7.5 اسب بخار تا 60 اسب بخار قابل بهره‌برداری هستند. البته استفاده از این کنتاکتورها در توان‌های ذکر شده در همه نوع موتورها مجاز نیست و باید با توجه به نوع سیم‌پیچی موتور و دسته بندی آن‌ها و تعداد فازهای مدار مورد استفاده قرار بگیرند و مشخصه‌های کنتاکتور باید مطابق مشخصه‌های ذکر شده روی پلاک موتور باشد.

تلفات توان در هر پل این کنتاکتور برای دسته AC-3 و AC-3e برابر  7.2 وات و برای دسته AC-1، 12.5 وات برآورد شده است.

  • ترمینال‌ها، کنتاکت‌ها و اتصالات

کنتاکتور LC1D95FD دارای 3 ترمینال ورودی برای 3 فاز از منبع تغذیه با نام‌های L1، L2، L3 و 3 ترمینال خروجی به سمت بار با نام‌های T1، T2 و T3 است که ترمینال‌های قدرت آن هستند. ترمینال‌های فرمان این کنتاکتور شامل ترمینال‌های 13-14 برای کنتاکت باز (NO: Normally Open) و 21-22 برای کنتاکت بسته (NC: Normally Close) و A1-A2 برای بوبین کنتاکتور است.

اتصال سیم‌ها به ترمینال‌ها از طریق پیچ‌ها انجام می‌شود. به عبارتی دیگر ترمینال‌های این کنتاکتور به صورت گیره پیچی چفت می‌شوند.

  • مشخصات عایقی

مقاومت عایقی کنتاکتور LC1D95FD بالای 10 مگا اهم می‌باشد. علاوه بر این، مقاومت حرارتی نیز در مواقع آتش‌سوزی برای این کنتاکتور 850 درجه سانتی‌گراد تامین شده است.

  • سیکل عملکرد و طول عمر

مدت زمان عملکرد کنتاکتور برای باز و بست کنتاکت‌ها متفاوت است. 20 تا 35 میلی‌ثانیه برای باز کردن و 95 تا 130 میلی‌ثانیه برای بستن کنتاکت‌ها به عنوان سیکل عملکرد این کنتاکتور معمول است.

نرخ بهره‌برداری حداکثری کنتاکتور LC1D95FD  تا 3600 سیکل/ساعت است.

دوام مکانیکی کنتاکتور LC1D95FD  برابر 10 میلیون سیکل و دوام الکتریکی آن برای دسته AC-1  برابر 1.3 میلیون سیکل و برای AC-3 و AC-3e برابر 1.2 میلیون سیکل است. این نوع دوام الکتریکی در شرایط برقراری جریان و ولتاژ نامی صادق است.

  • مشخصات حفاظتی

دمای هوای محیطی مجاز برای کنتاکتور  LC1D95FD از 40- درجه تا 70+ درجه سانتی‌گراد است.

کنتاکتور LC1D95FD دارای کاور محافظ است که در برابر انواع تنش‌های مکانیکی و شیمیایی و همچنین نفوذ ذرات به درون آن مقاوم است. از طرفی دارای عایق بندی مناسبی است که در برابر تماس‌های غیر مستقیم و برق‌گرفتگی محافظت می‌کند.

درجه حفاظت کنتاکتور LC1D95FD برای وجه جلو برابر IP20  تامین شده است.

سوالات متداول

جزییات محصول

رنج محصول

TeSys Deca

نوع محصول

کنتاکتور

نام کوتاه

LC1D

کاربرد

بار مقاومتی
کنترل موتور

دسته بندی کاربردی

AC-3
AC-3e
AC-4
AC-1

پل

3 پل

ولتاژ عملیاتی نامی

مدار قدرت: حداکثر 690 ولت AC در 25 تا 400 هرتز

جریان نامی

95 آمپر (60 درجه سانتی‌گراد)، حداکثر 440 ولت AC، رنج AC-3، مدار قدرت
125 آمپر (60 درجه سانتی‌گراد)، حداکثر 690 ولت AC، رنج AC-1، مدار قدرت
95 آمپر (60 درجه سانتی‌گراد)، حداکثر 440 ولت AC، رنج AC-3e، مدار قدرت

ولتاژ مدار کنترل

110 ولت DC

توان موتور (کیلووات)

25 کیلووات در 220 تا 230 ولت AC، 60/50 هرتز (AC-3)
45 کیلووات در 380 تا 400 ولت AC، 60/50 هرتز (AC-3)
45 کیلووات در 415 تا 440 ولت AC، 60/50 هرتز (AC-3)
55 کیلووات در 500 ولت AC، 60/50 هرتز (AC-3)
45 کیلووات در 660 تا 690 ولت AC، 60/50 هرتز (AC-3)
15 کیلووات در 400 ولت AC، 60/50 هرتز (AC-4)
25 کیلووات در 220 تا 230 ولت AC، 60/50 هرتز (AC-3e)
45 کیلووات در 380 تا 400 ولت AC، 60/50 هرتز (AC-3e)
45 کیلووات در 415 تا 440 ولت AC، 60/50 هرتز (AC-3e)
55 کیلووات در 500 ولت AC، 60/50 هرتز (AC-3e)
45 کیلووات در 660 تا 690 ولت AC، 60/50 هرتز (AC-3e)

توان موتور (اسب بخار)

7.5 اسب‌بخار در 120 ولت AC ، 60 هرتز، برای موتورهای تک فاز
15 اسب‌بخار در 240/230 ولت AC ، 60 هرتز، برای موتورهای تک فاز
30 اسب‌بخار در 208/200 ولت AC ، 60 هرتز، برای موتورهای 3 فاز
30 اسب‌بخار در 240/230 ولت AC ، 60 هرتز، برای موتورهای 3 فاز
60 اسب‌بخار در 480/460 ولت AC ، 60 هرتز، برای موتورهای 3 فاز
60 اسب‌بخار در 600/575 ولت AC ، 60 هرتز، برای موتورهای 3 فاز

کد سازگاری

LC1D

کنتاکت‌های قدرت

3 کنتاکت نرمال باز

سازگاری کنتاکت

M9

کاور محافظ

دارد

جریان حرارتی در هوای آزاد عادی

10 آمپر (60 درجه سانتی‌گراد) برای مدار فرمان
125 آمپر (60 درجه سانتی‌گراد) برای مدار قدرت

جریان موثر

1100 آمپر در 440 ولت برای مدار قدرت مطابق با استاندارد IEC 60947
140 آمپر AC برای مدار فرمان مطابق با استاندارد IEC 60947-5-1
250 آمپر DC برای مدار فرمان مطابق با استاندارد IEC 60947-5-1

قدرت قطع نامی

1100 آمپر در 440 ولت برای مدار قدرت مطابق با استاندارد IEC 60947

جریان کوتاه مدت قابل تحمل نامی

1100 آمپر، 40 درجه سانتی‌گراد، 1 ثانیه، مدار قدرت
800 آمپر، 40 درجه سانتی‌گراد، 10 ثانیه، مدار قدرت
400 آمپر، 40 درجه سانتی‌گراد، 1 دقیقه، مدار قدرت
135 آمپر، 40 درجه سانتی‌گراد، 10 دقیقه، مدار قدرت
140 آمپر، 100 میلی‌ثانیه، مدارد فرمان
120 آمپر، 500 میلی‌ثانیه، مدار فرمان
100 آمپر، 1 ثانیه، مدار فرمان

فیوز مرتبط

10 آمپر، فیوز GG برای مدار فرمان مطابق با استاندارد IEC 60947-5-1
200 آمپر، فیوز GG، حداکثر 690 ولت، تناسب نوع 1 برای مدار قدرت
160 آمپر، فیوز GG، حداکثر 690 ولت، تناسب نوع 2 برای مدار قدرت

امپدانس متوسط

0.8 میلی‌اهم، در جریان حرارتی 125 آمپر و فرکانس 50 هرتز مدار قدرت

تلفات توان در هر پل

12.5 وات AC-1
7.2 وات AC-3
7.2 وات AC-3e

ولتاژ عایقی نامی

مدار قدرت: 1000 ولت مطابق با استاندارد IEC 60947-4-1
مدار فرمان: 690 ولت مطابق با استاندارد IEC 60947-1

دسته بندی اضافه ولتاژ

3

درجه آلودگی

3

ولتاژ ضربه

8 کیلوولت مطابق با استاندارد IEC 60947

سطح قابلیت اطمینان ایمنی

B10d: 1.3 میلیون سیکل با بار نامی مطابق با استاندارد EN/ISO 13849-1
B10d: 20 میلیون سیکل با بار مکانیکی مطابق با استاندارد EN/ISO 13849-1

دوام مکانیکی

10 میلیون سیکل

دوام الکتریکی

1.2 میلیون سیکل، 95 آمپر، AC-3
1.3 میلیون سیکل، 125 آمپر، AC-1
1.2 میلیون سیکل، 95 آمپر، AC-3e

نوع مدار کنترل

DC استاندارد

تکنولوژی بوبین

فاقد ماژول محدودکننده داخلی

محدودیت ولتاژ مدار کنترل

افت ولتاژ DC: 0.1 تا 0.3 ولتاژ کنترل (40- تا 70 درجه سانتی‌گراد)
ولتاژ عملیاتی DC: 0.85 تا 1.1 ولتاژ کنترل (40- تا 55 درجه سانتی‌گراد)
ولتاژ عملیاتی DC: 1 تا 1.1 ولتاژ کنترل (55 تا 70 درجه سانتی‌گراد)

توان هجومی

22 وات (20 درجه سانتی‌گراد)

توان نگهدارنده مصرفی

22 وات (20 درجه سانتی‌گراد)

طول سیکل عملکرد

95 تا 130 میلی‌ثانیه برای بستن
20 تا 35 میلی‌ثانیه برای باز کردن

ثابت زمانی

75 میلی‌ثانیه

کنتاکت‌های کمکی

1 NO + 1 NC

نوع کنتاکت کمکی

مکانیکی 1 باز + 1 بسته مطابق با استاندارد IEC 60947-5-1
نوع آینه ای، 1 کنتاکت بسته مطابق با استاندارد IEC 60947-4-1

فرکانس مدار فرمان

25 تا 400 هرتز

حداقل ولتاژ سوئیچینگ

17 ولت برای مدار فرمان

حداقل جریان سوئیچینگ

5 میلی‌آمپر برای مدار فرمان

مقاومت عایقی

بالای 10 مگااهم برای مدار فرمان

زمان عدم همپوشانی کنتاکت‌ها

1.5 میلی‌ثانیه در قطع انرژی بدون همپوشانی بین کنتاکت باز و بسته
1.5 میلی‌ثانیه در وصل انرژی بدون همپوشانی بین کنتاکت باز و بسته

تکیه‌گاه نصب

ریل
پلیت

استانداردها

EN/IEC 60947-1
EN/IEC 60947-4-1
EN/IEC 60947-5-1
GB/T 14048.4

گواهینامه‌ها

IECEE CB Scheme
CCC
EAC
LROS (Lloyds register of shipping)
RINA
BV
DNV-GL

درجه حفاظت IP

IP20 برای وجه جلو مطابق با استاندارد IEC 60529

مقاومت آب و هوایی

در معرض گرمای مرطوب طبق IACS E10

دمای مجاز هوای اطراف دستگاه

40- تا 60 درجه سانتی‌گراد
60 تا 70 درجه سانتی‌گراد با کاهش مقادیر نامی

ارتفاع عملیاتی نسبت به سطح دریا

0 تا 3000 متر

مقاومت حریق

850 درجه سانتی‌گراد مطابق با استاندارد IEC 60695-2-1

تاخیر در شعله ور شدن

V1 طبق گواهینامه UL 94

استحکام مکانیکی

لرزش در حالت باز (2 Gn, 5…300 Hz)
ضربه در حالت باز (8 Gn for 11 ms)
لرزش در حالت بسته (3 Gn, 5…300 Hz)
ضربه درحالت بسته (10 Gn for 11 ms)

ارتفاع

127 میلی متر

عرض

85 میلی متر

عمق

186 میلی متر

وزن خالص

2.61 کیلوگرم
