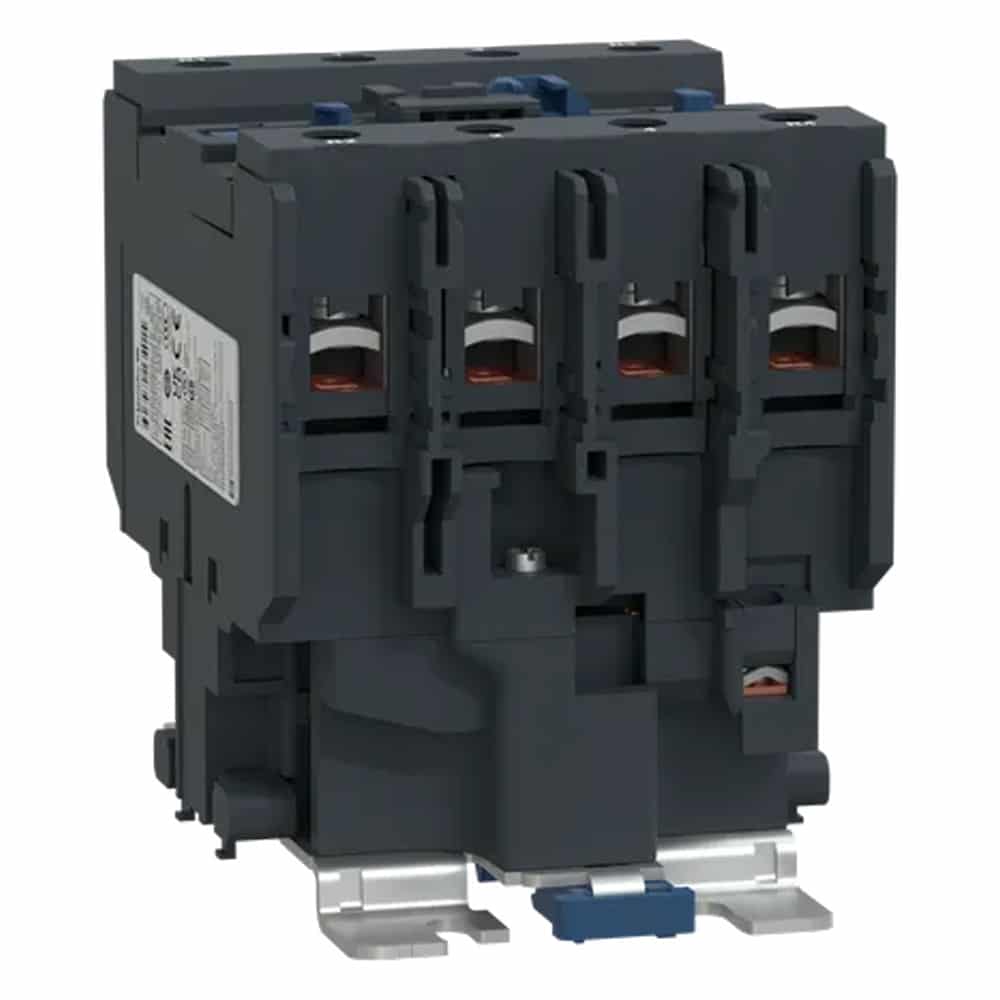

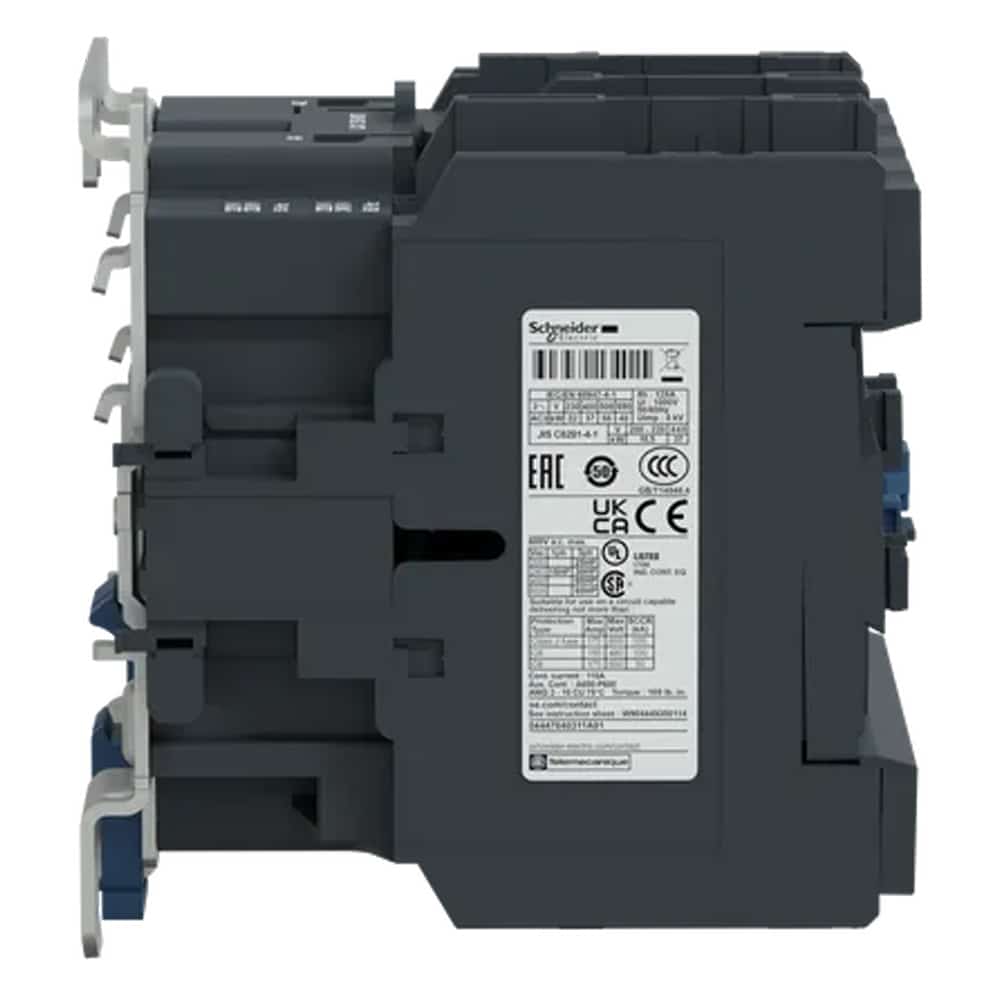

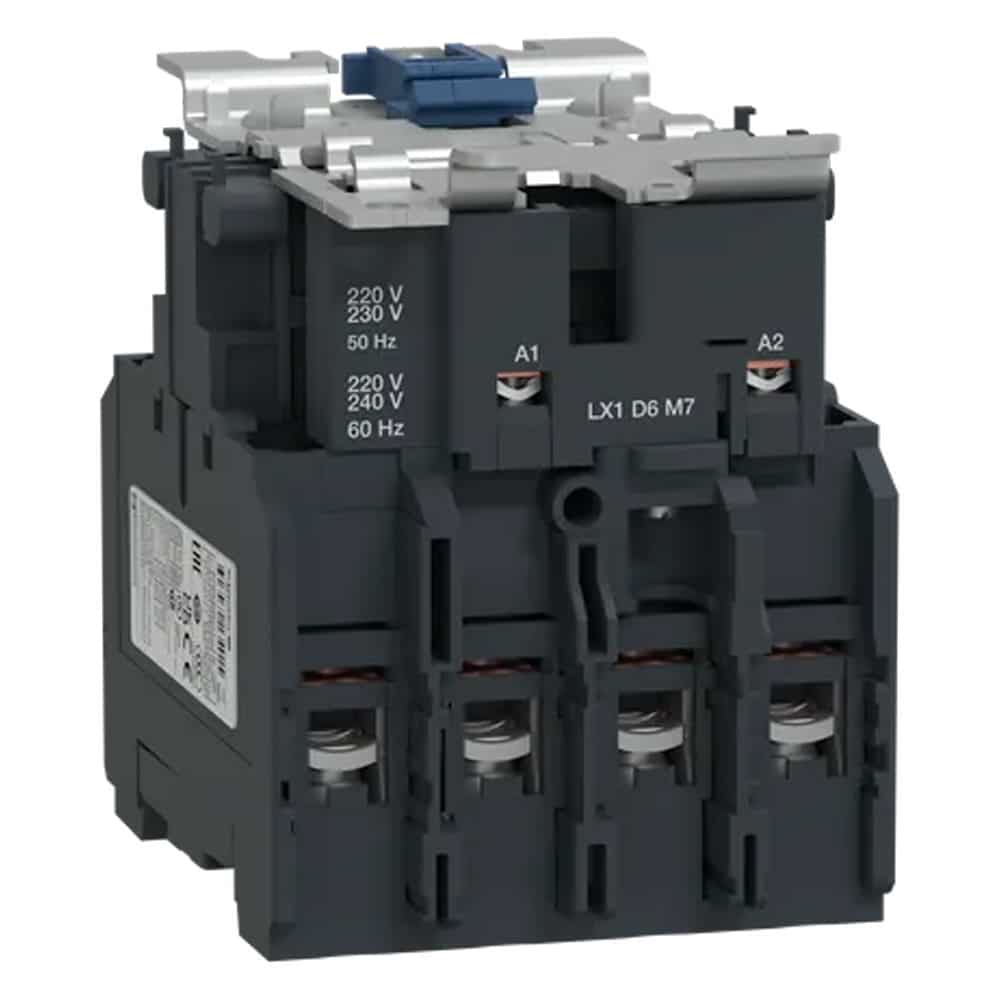

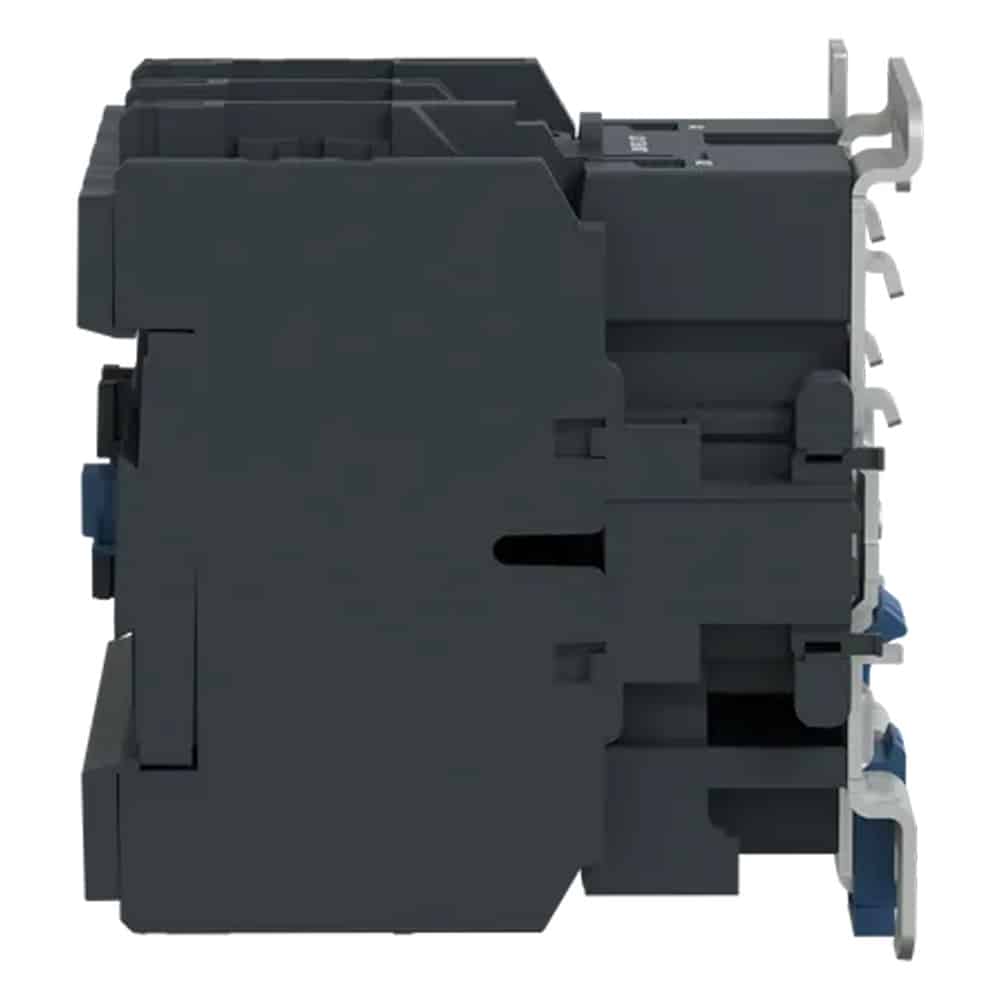

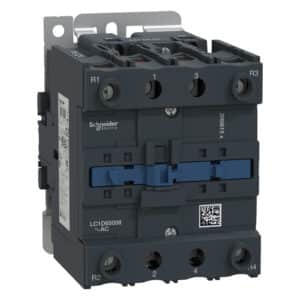

کنتاکتور چهارپل 125 آمپر 220 ولتAC اشنایدر LC1D80004M7

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

14,250,000تومان

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی کنتاکتور اشنایدر کد LC1D80004M7

  • دسته‌بندی و کاربرد

کنتاکتور اشنایدر کد LC1D80004M7 دارای نام اختصاری LC1D است که برای قطع و وصل و کنترل بارهای موتوری و بارهای مقاومتی مورد استفاده قرار می‌گیرد. این کنتاکتور در سیستم سه‌فاز و برای مدار قدرت به کار گرفته شده و در دسته بندی ‌AC-1، AC-3، AC-3e و AC-4 کارایی داشته و برای انواع موتورها و بارهای مقاومتی با سیم‌پیچی‌های مختلف مناسب است.

  • مشخصات ولتاژ و جریان و فرکانس

کنتاکتور LC1D80004M7 در سیستم برق متناوب در ولتاژ 220 ولت و با فرکانس 50 هرتز و 60 هرتز قابل بهره‌برداری می‌باشد. این کنتاکتور با ولتاژ کار نامی حداکثر تا 690 ولت متناوب و با فرکانس 25 تا 400 هرتز و حداکثر 300 ولت DC قابل استفاده است.

ولتاژ عایقی نامی نیز در این کنتاکتور بر اساس استانداردهای مختلف، در مقادیر متفاوتی تعریف شده است. برای مدار قدرت بر اساس استاندارد IEC 60947-4-1 ولتاژ عایقی 1000 ولت و بر اساس گواهی‌نامه‌های CSA و UL ولتاژ عایقی برابر با 600 ولت است.

حداکثر ولتاژ ضربه‌ای وارد به این کنتاکتور بر اساس استاندارد IEC 60947 برابر 8 کیلو ولت تعریف شده است.

جریان بهره‌بردای نامی کنتاکتور LC1D80004M7 با توجه به دما و ولتاژ و رنج عملکرد آن تعریف شده است که مقدار آن با در نظر گرفتن دمای زیر 60 درجه سانتی‌گراد و ولتاژ حداکثر 440 ولت برای مدار قدرت در رنج AC-1 برابر 125 آمپر، در رنج AC-3 و AC-3e برابر 80 آمپر و در رنج AC-4 برابر 55 آمپر است.

جریان حرارتی نیز در این کنتاکتور برای مدار قدرت و مدار فرمان دارای مقادیر متفاوتی است. این جریان در مدار قدرت حداکثر 125 آمپر می‌باشد که تابع شرایط دمایی حداکثر 60 درجه سانتی‌گراد است.

  • مشخصات توان موتور

کنتاکتور 4 پل اشنایدر LC1D80004M7 برای موتورهای الکتریکی در توان‌های مختلف قابل استفاده می‌باشد. موتورهای الکتریکی با توان‌های مختلف در رنج ولتاژهای مختلف از 220 ولت تا 690 ولت تقسیم می‌شود. توان موتور در رنج ولتاژهای گفته شده از 22 کیلو وات تا 55 کیلو وات می‌باشد.

  • امپدانس

امپدانس متوسط کنتاکتور LC1D80004M7 در جریان حرارتی 125 آمپر و فرکانس 50 هرتز برابر 0.8 میلی‌‌اهم می‌باشد.

  • ترمینال‌ها، کنتاکت‌ها و اتصالات

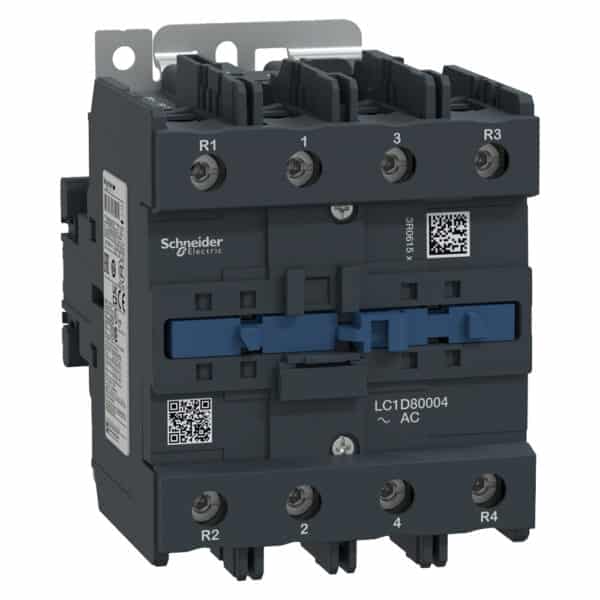

کنتاکتور LC1D80004M7 دارای 4 ترمینال ورودی با نام‌های R1، 1، 3، R3 و 4 ترمینال خروجی به سمت بار با نام‌های R2، 2 و 4 و R4 است که ترمینال‌های قدرت آن هستند. این کنتاکتور فاقد کنتاکت‌های کمکی برای مدار فرمان است.

اتصال سیم‌ها به ترمینال‌ها از طریق پیچ‌ها انجام می‌شود. به عبارتی دیگر ترمینال‌های این کنتاکتور به صورت گیره پیچی چفت می‌شوند.

  • مقاومت حرارتی

مقاومت حرارتی در مواقع آتش‌سوزی برای این کنتاکتور 850 درجه سانتی‌گراد تامین شده است.

  • سیکل عملکرد و طول عمر

مدت زمان عملکرد کنتاکتور برای باز و بست کنتاکت‌ها متفاوت است. 6 تا 20 میلی‌ثانیه برای باز کردن و 20 تا 35 میلی‌ثانیه برای بستن کنتاکت‌ها به عنوان سیکل عملکرد این کنتاکتور معمول است.

نرخ بهره‌برداری حداکثری کنتاکتور LC1D80004M7 برابر 3600 سیکل/ ساعت است.

دوام مکانیکی کنتاکتور LC1D80004M7 برابر 4 میلیون سیکل و دوام الکتریکی آن در شرایط جریان 125 آمپر و ولتاژ نامی و دسته AC-1 برابر 0.8  میلیون سیکل است.

  • مشخصات حفاظتی

دمای هوای محیطی مجاز برای کنتاکتور  LC1D80004M7 بین 40- درجه تا 70+ درجه سانتی‌گراد است.

کنتاکتور LC1D80004M7 کاور محافظ ندارد. با این وجود درجه حفاظتی آن برای جلوگیری از نفوذ ذرات همچنان رعایت شده است.

درجه حفاظت کنتاکتور LC1D80004M7 برای وجه جلو برابر IP20  تامین شده است.

سوالات متداول

جزییات محصول

رنج سازگاری

TeSys Deca

نوع محصول

کنتاکتور

نام کوتاه

LC1D

کاربرد

بار اهمی

دسته بندی کاربردی

AC-1
AC-3
AC-3e
AC-4

پل

4 پل

ولتاژ عملیاتی نامی

مدار قدرت: حداکثر 690 ولت AC در 25 تا 400 هرتز
مدار قدرت: حداکثر 300 ولت DC

جریان نامی

125 آمپر (حداکثر 60 درجه سانتی‌گراد) حداکثر ولتاژ 440 ولت در رنج AC-1، برای مدار قدرت
80 آمپر (حداکثر 60 درجه سانتی‌گراد) حداکثر ولتاژ 440 ولت AC در رنج AC-3، برای مدار قدرت
80 آمپر (حداکثر 60 درجه سانتی‌گراد) حداکثر ولتاژ 440 ولت AC در رنج AC-3e، برای مدار قدرت
55 آمپر (حداکثر 60 درجه سانتی‌گراد) حداکثر ولتاژ 440 ولت AC در رنج AC-4، برای مدار قدرت

ولتاژ مدار کنترل

220 ولت AC

توان موتور بر حسب کیلووات

22 کیلووات در 220 تا 230 ولت AC
37 کیلووات در 380 تا 400 ولت AC
45 کیلووات در 660 تا 690 ولت AC
55 کیلووات در 500 ولت AC
45 کیلووات در 415 تا 440 ولت AC

کد سازگاری

LC1D

کنتاکت‌ها

4 کنتاکت نرمال باز

سازگاری کنتاکت

M1

کاور محافظ

ندارد

جریان حرارتی در هوای آزاد عادی

125 آمپر (60 درجه سانتی‌گراد) برای مدار قدرت

جریان موثر

1100 آمپر در 440 ولت برای مدار قدرت مطابق با استاندارد IEC 60947

قدرت قطع نامی

1100 آمپر در 440 ولت برای مدار قدرت مطابق با استاندارد IEC 60947

جریان کوتاه مدت قابل تحمل نامی

640 آمپر، 40 درجه سانتی‌گراد، 10 ثانیه، مدار قدرت
990 آمپر، 40 درجه سانتی‌گراد، 1 ثانیه، مدار قدرت
135 آمپر، 40 درجه سانتی‌گراد، 10 دقیقه، مدار قدرت
320 آمپر، 40 درجه سانتی‌گراد، 1 دقیقه، مدار قدرت

مقادیر نامی فیوز مرتبط

200 آمپر، فیوز GG، حداکثر 690 ولت، تناسب نوع 1 برای مدار قدرت
160 آمپر، فیوز GG، حداکثر 690 ولت، تناسب نوع 2 برای مدار قدرت

امپدانس متوسط

0.8 میلی‌اهم، در جریان حرارتی 125 آمپر و فرکانس 50 هرتز مدار قدرت

تلفات توان در هر پل

12.5 وات، AC-1

ولتاژ عایقی نامی

مدار قدرت: 600 ولت طبق گواهینامه CSA
مدار قدرت: 600 ولت طبق گواهینامه UL
مدار قدرت: 1000 ولت مطابق با استاندارد IEC 60947-4-1

دسته بندی اضافه ولتاژ

دسته 3

درجه آلودگی

3

ولتاژ ضربه

8 کیلوولت مطابق با استاندارد IEC 60947

سطح قابلیت اطمینان ایمنی

B10d: 1369863 سیکل با بار نامی مطابق با استاندارد EN/ISO 13849-1
B10d: 20000000 سیکل با بار مکانیکی مطابق با استاندارد EN/ISO 13849-1

دوام مکانیکی

4 میلیون سیکل

دوام الکتریکی

0.8 میلیون سیکل، 125 آمپر، AC-1، ولتاژ عملیاتی حداکثر 440 ولت

نوع مدار کنترل

AC در 60/50 هرتز

تکنولوژی بوبین

فاقد ماژول محدودکننده داخلی

محدودیت ولتاز مدار کنترل

افت ولتاژ AC در 60/50 هرتز: 0.3 تا 0.6 ولتاژ کنترل (40- تا 70 درجه سانتی‌گراد)
ولتاژ عملیاتی AC در 50 هرتز: 0.8 تا 1.1 ولتاژ کنترل (40- تا 55 درجه سانتی‌گراد)
ولتاژ عملیاتی در 60 هرتز: 0.85 تا 1.1 ولتاژ کنترل (40- تا 55 درجه سانتی‌گراد)
ولتاژ عملیاتی در 60/50 هرتز: 1 تا 1.1 ولتاژ کنترل (55 تا 70 درجه سانتی‌گراد)

توان هجومی

245 ولت‌آمپر در 60 هرتز، ضریب توان 0.75، (20 درجه سانتی‌گراد)
245 ولت‌آمپر در 50 هرتز، ضریب توان 0.75، (20 درجه سانتی‌گراد)

توان نگهدارنده مصرفی

26 ولت‌آمپر در 60 هرتز، ضریب توان 0.3، (20 درجه سانتی‌گراد)
26 ولت‌آمپر در 50 هرتز، ضریب توان 0.3، (20 درجه سانتی‌گراد)

تلفات حرارتی

6 تا 10 وات در 60/50 هرتز

زمان سیکل عملیات

20 تا 35 میلی‌ثانیه برای بستن
6 تا 20 میلی‌ثانیه برای باز کردن

نرخ بهره برداری حداکثری

3600 سیکل/ساعت در 60 درجه سانتی‌گراد

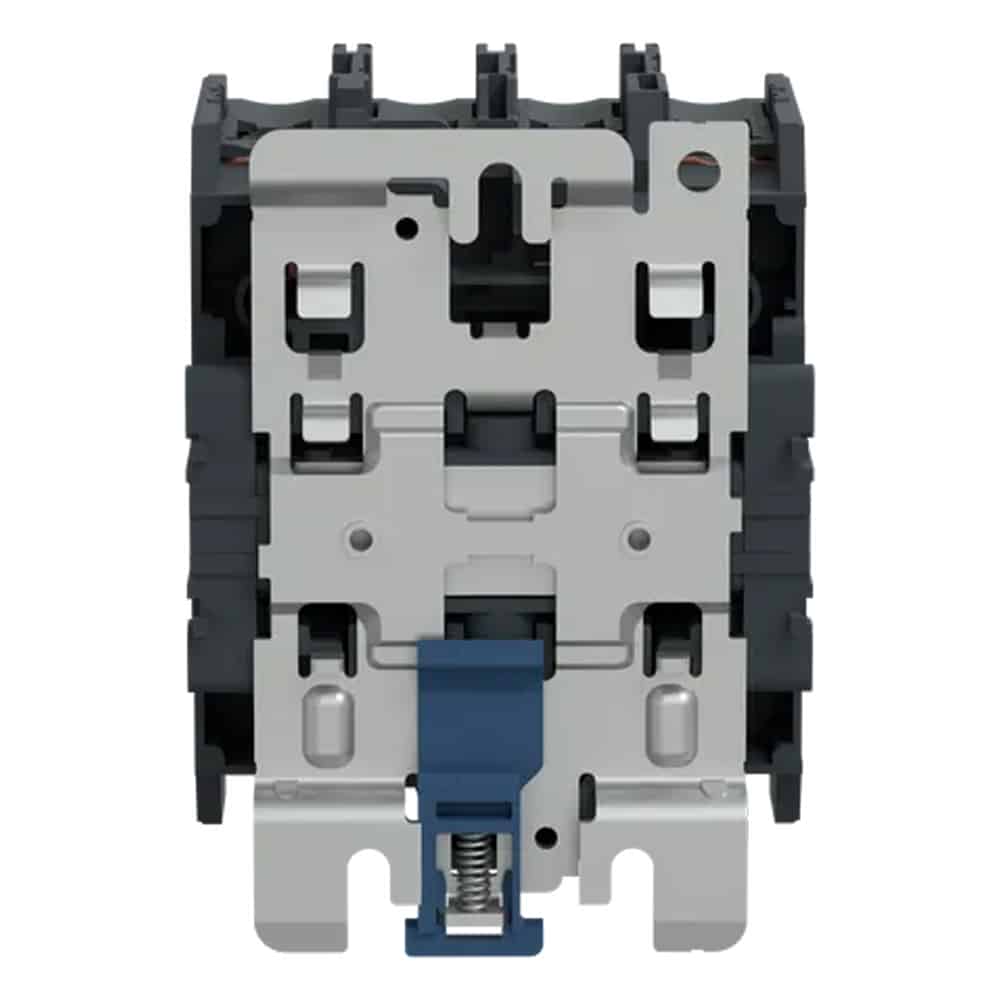

تکیه‌گاه نصب

ریل
پلیت

استانداردها

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508

گواهینامه‌ها

DNV
LROS (Lloyds register of shipping)
GL
CSA
CCC
RINA
UL
GOST
BV

درجه حفاظت IP

IP20 برای وجه جلو مطابق با استاندارد IEC 60529

استقامت آب و هوایی

در معرض گرمای مرطوب طبق استاندارد IACS E10

دمای مجاز هوای اطراف دستگاه

40- تا 60 درجه سانتی‌گراد
60 تا 70 درجه سانتی‌گراد با کاهش مقادیر

ارتفاع عملیاتی نسبت به سطح دریا

0 تا 3000 متر

مقاومت در برابر آتش

850 درجه سانتی‌گراد مطابق با استاندارد IEC 60695-2-1

تاخیر در شعله‌ور شدن

V1 طبق گواهینامه UL 94

استحکام مکانیکی

ضربه در حالت باز (8 Gn for 11 ms)
ضربه درحالت بسته (10Gn for 11 ms)
لرزش در حالت باز (2 Gn, 5…300 Hz)
لرزش در حالت بسته (3 Gn, 5…300 Hz)

ارتفاع

127 میلی متر

عرض

96 میلی متر

عمق

125 میلی متر

وزن خالص

1.76 کیلو گرم
