کنتاکتور چهار پل 20 آمپر 220 ولت AC با اشنایدر LC1D098M7

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی کنتاکتور اشنایدر کد LC1D098M7

  • دسته‌بندی و کاربرد

کنتاکتور اشنایدر کد LC1D098M7 دارای نام اختصاری LC1D است که برای قطع و وصل و کنترل بارهای موتوری و بارهای مقاومتی مورد استفاده قرار می‌گیرد. این کنتاکتور در سیستم سه‌فاز به کار گرفته شده و در دسته‌بندی‌های AC-4 ،AC-3 ،AC-1 ،AC-3e کارایی داشته و برای انوع موتورها و بارهای مقاومتی با سیم‌پیچی‌های مختلف مناسب است.

  • مشخصات ولتاژ و جریان و فرکانس

کنتاکتور LC1D098M7 در سیستم برق متناوب در ولتاژ 220 ولت و با فرکانس 50 هرتز و 60 هرتز قابل بهره‌برداری می‌باشد. این کنتاکتور با ولتاژ کار نامی حداکثر تا 690 ولت متناوب و با فرکانس 25 تا 400 هرتز قابل استفاده بوده و ولتاژ مستقیم نامی حداکثری آن 250 ولت است.

ولتاژ عایقی نامی نیز در این کنتاکتور بر اساس استانداردهای مختلف، در مقادیر متفاوتی تعریف شده است. برای مدار قدرت بر اساس استاندارد IEC 60947-4-1 ولتاژ عایقی 690 ولت و طبق استاندارد IEC 60947-1 برای مدار فرمان برابر 690 ولت و بر اساس گواهی‌نامه‌های CSA و UL ولتاژ عایقی برای هر دو مدار قدرت و فرمان برابر با 600 ولت است.

حداکثر ولتاژ ضربه‌ای وارد به این کنتاکتور بر اساس استاندارد IEC 60947 برابر 6 کیلوولت تعریف شده است.

جریان بهره‌بردای نامی کنتاکتور LC1D098M7 با توجه به دما و ولتاژ تعریف شده است که مقدار آن با در نظر گرفتن دمای زیر 60 درجه سانتی‌گراد و ولتاژ حداکثر 440 ولت برای مدار قدرت برابر 20 آمپر است. این مشخصات در دسته AC-1 برقرار است.

جریان حرارتی نیز در این کنتاکتور برای مدار قدرت و مدار فرمان دارای مقادیر متفاوتی است. این جریان در مدار قدرت حداکثر 20 آمپر و در مدار فرمان 10 آمپر می‌باشد که تابع شرایط دمایی حداکثر 60 درجه سانتی‌گراد است.

حداقل جریان و ولتاژ سوئیچینگ این کنتاکتور به ترتیب برابر 5 میلی‌آمپر و 17 ولت می‌باشد.

  • امپدانس

امپدانس متوسط کنتاکتور LC1D098M7 در جریان حرارتی 25 آمپر و فرکانس 50 هرتز برابر 2.5 میلی‌‌اهم می‌باشد.

  • مشخصات توان موتور

البته استفاده از این کنتاکتورها در همه نوع موتورها با توان‌های مختلف مجاز نیست و باید با توجه به نوع سیم‌پیچی موتور و دسته‌بندی آن‌ها و تعداد فازهای مدار مورد استفاده قرار بگیرند و مشخصه‌های کنتاکتور باید مطابق مشخصه‌های ذکر شده روی پلاک موتور باشد.

  • ترمینال‌ها، کنتاکت‌ها و اتصالات

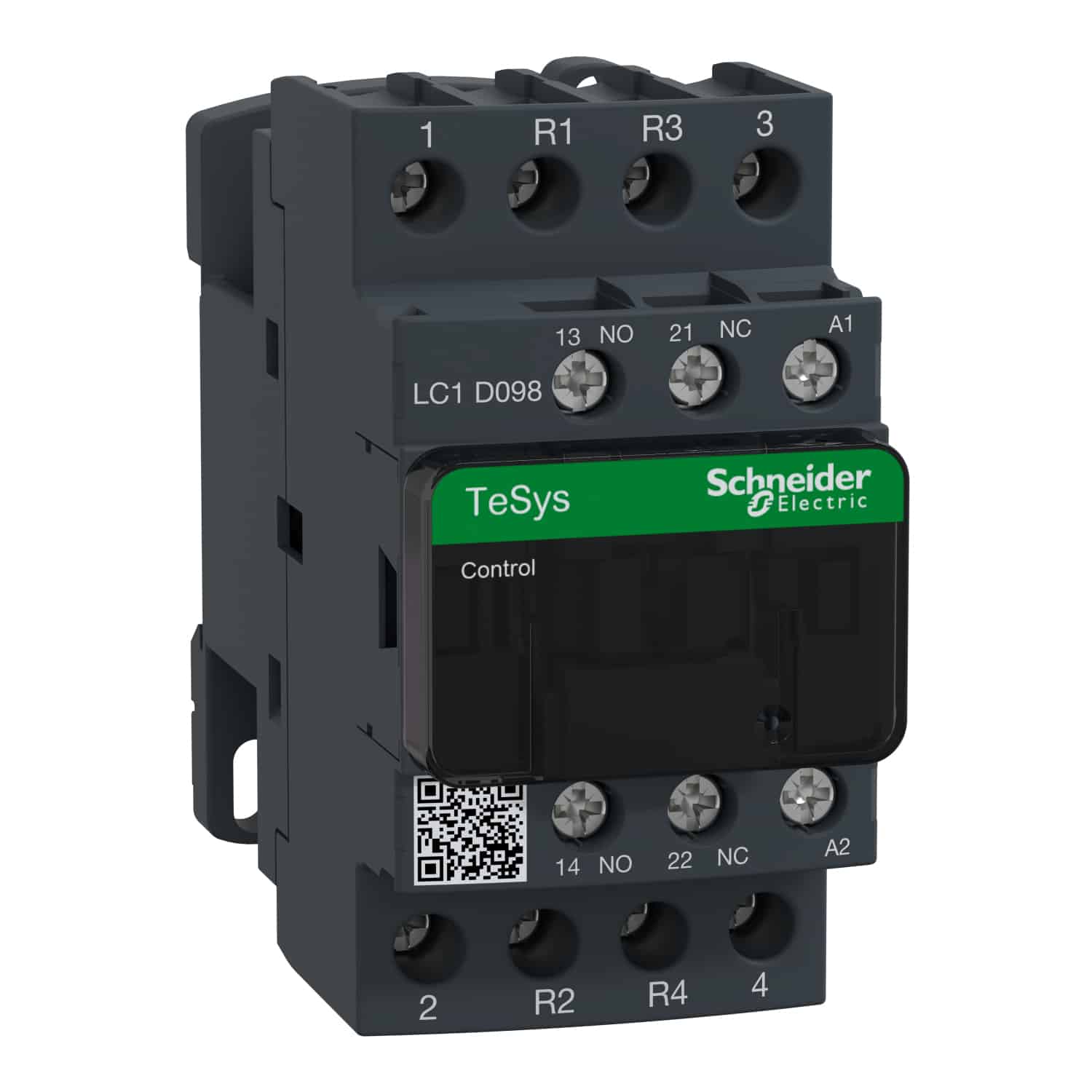

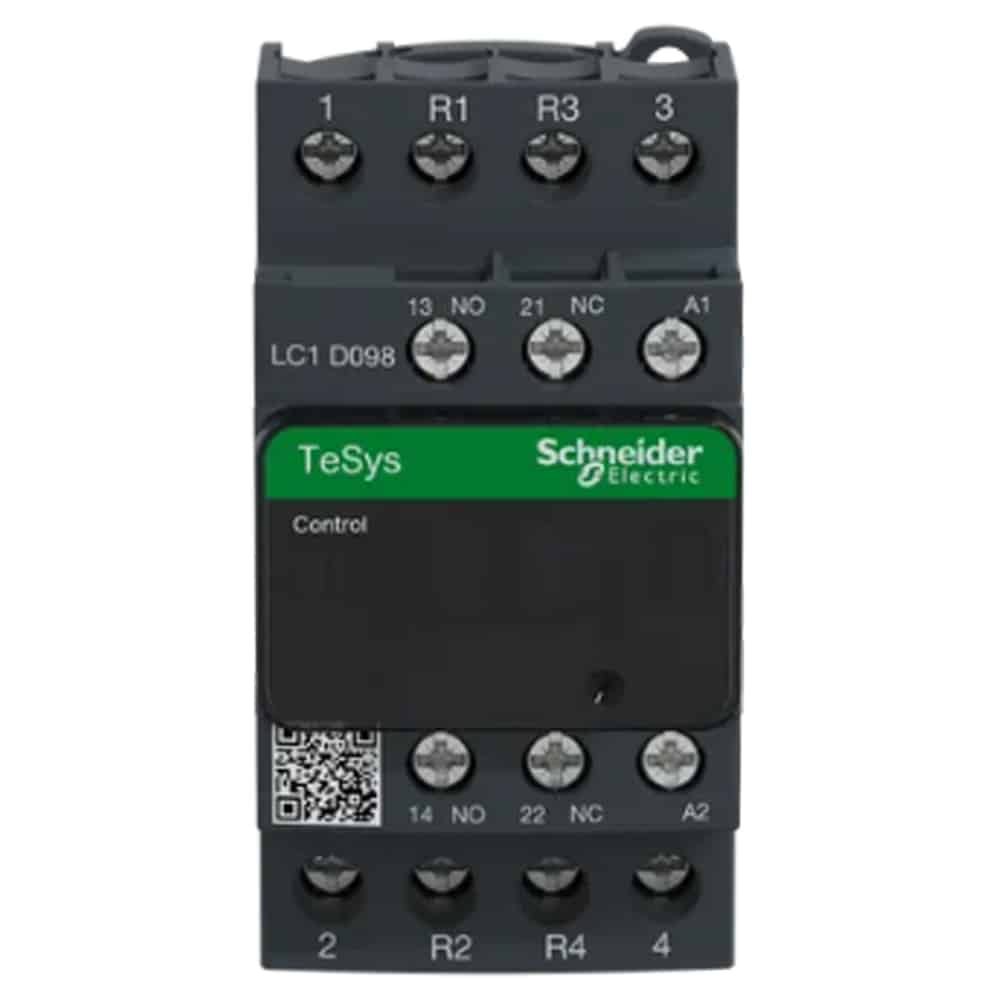

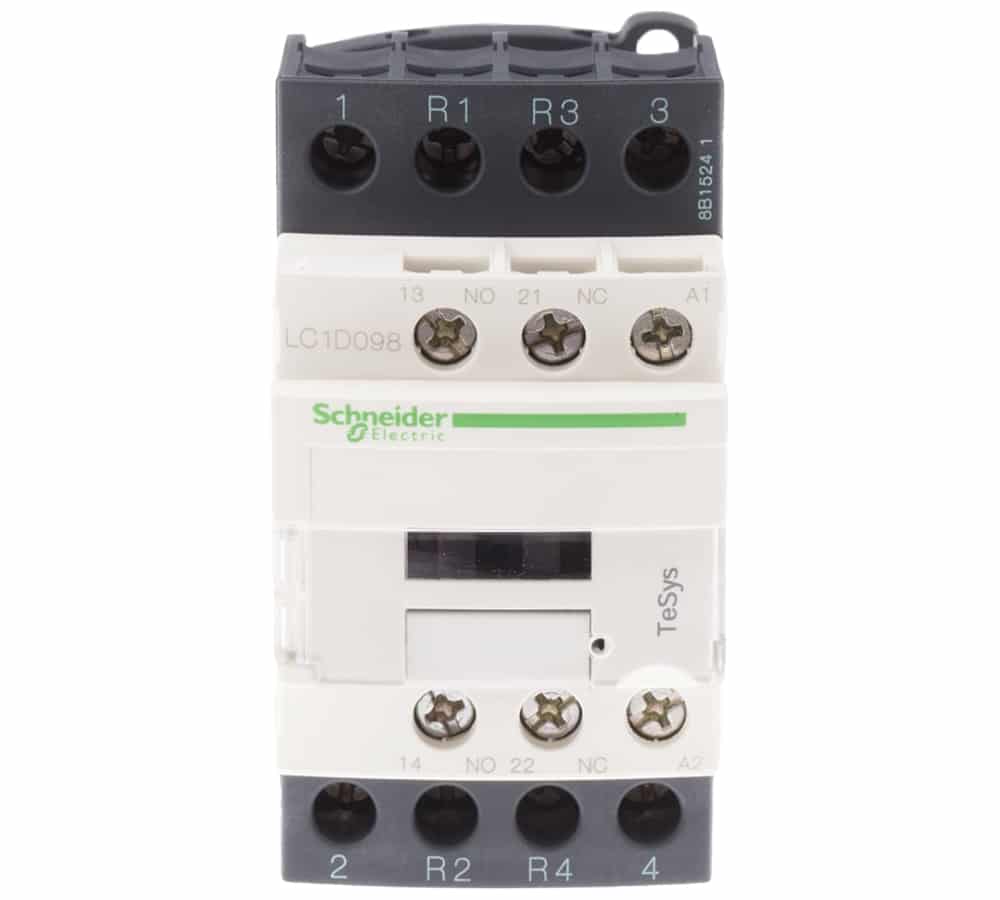

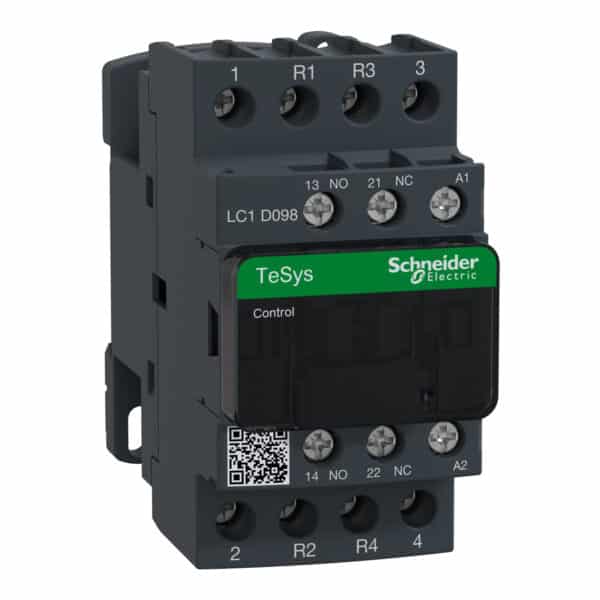

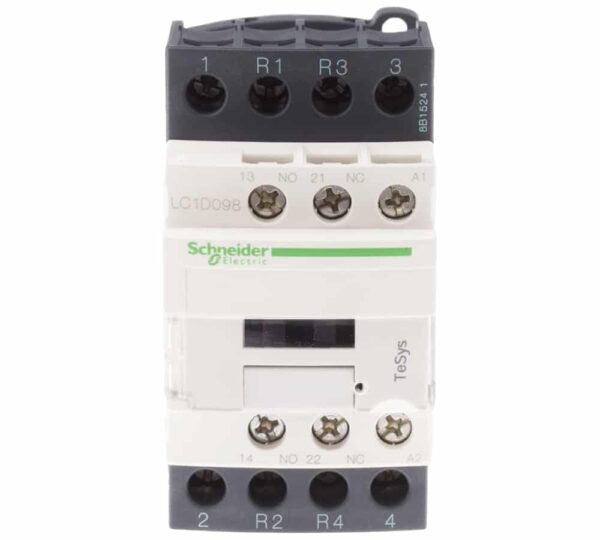

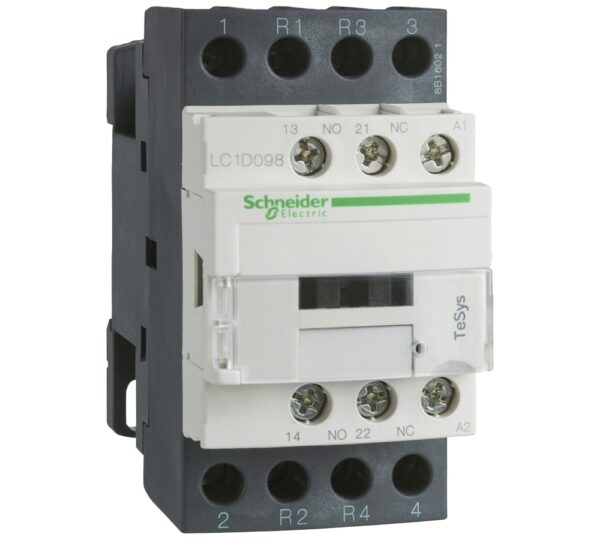

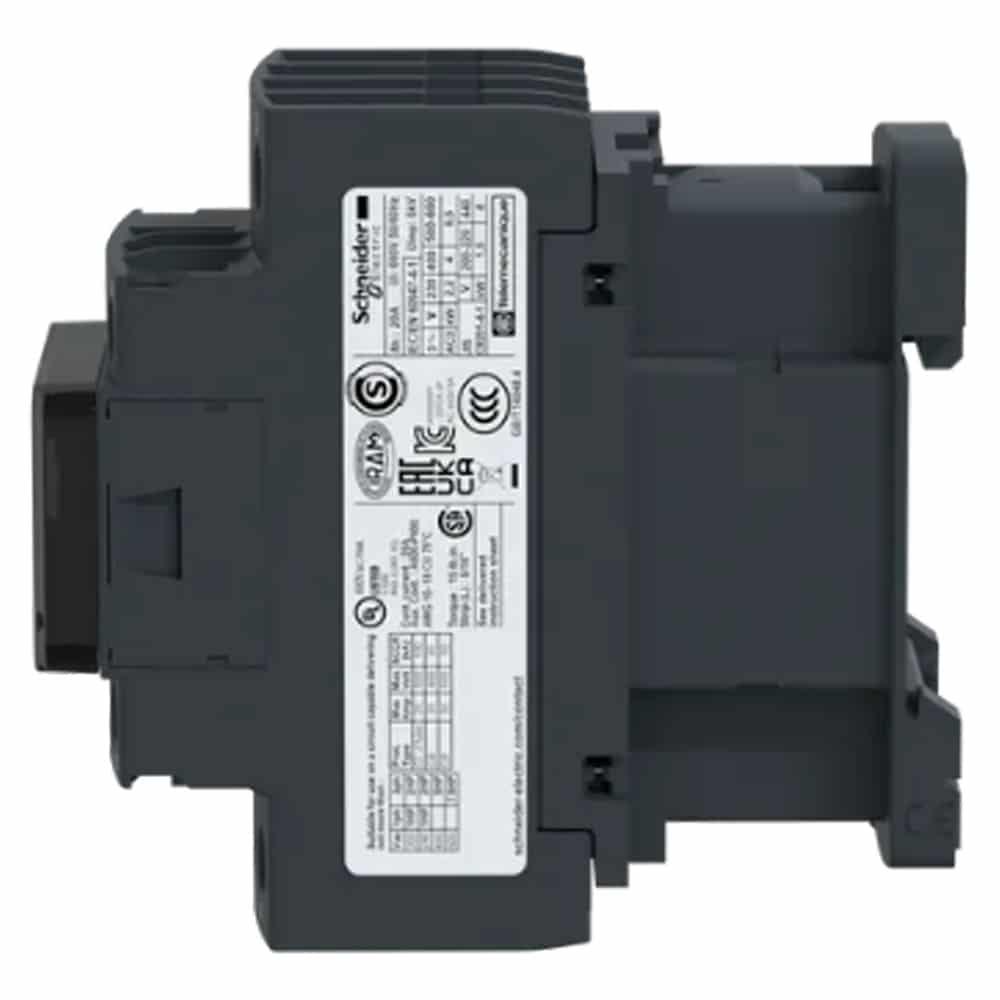

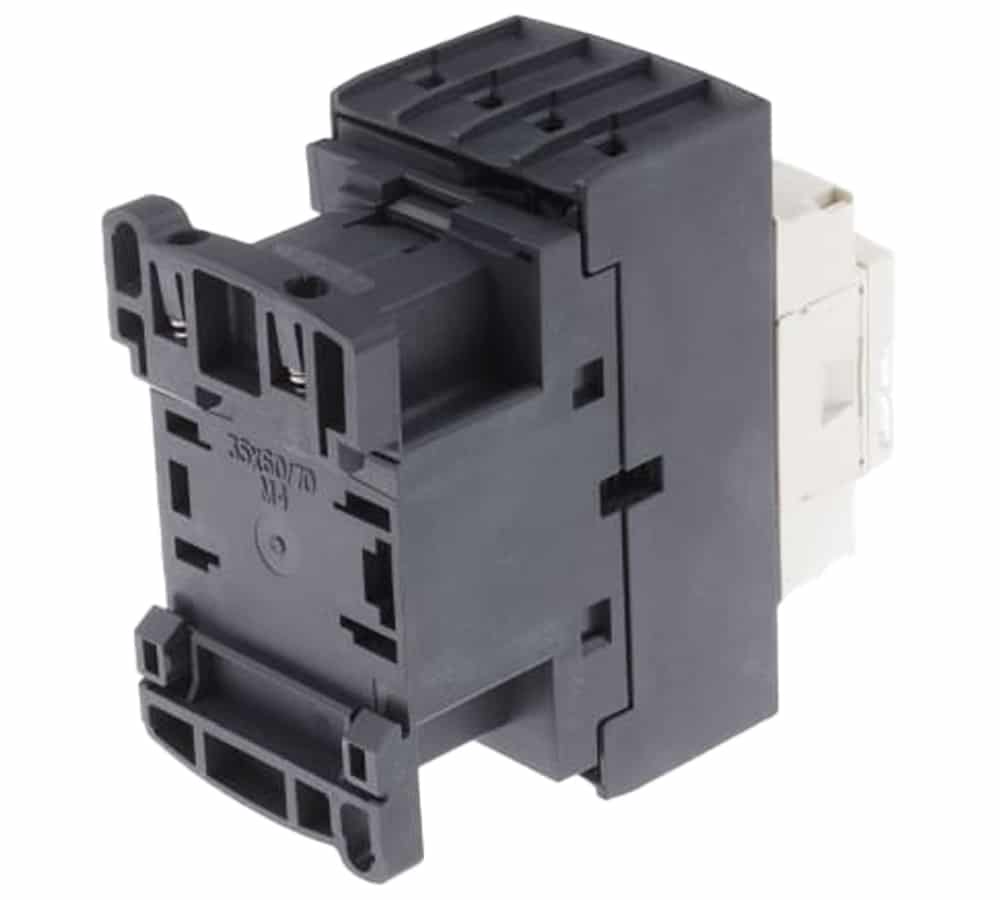

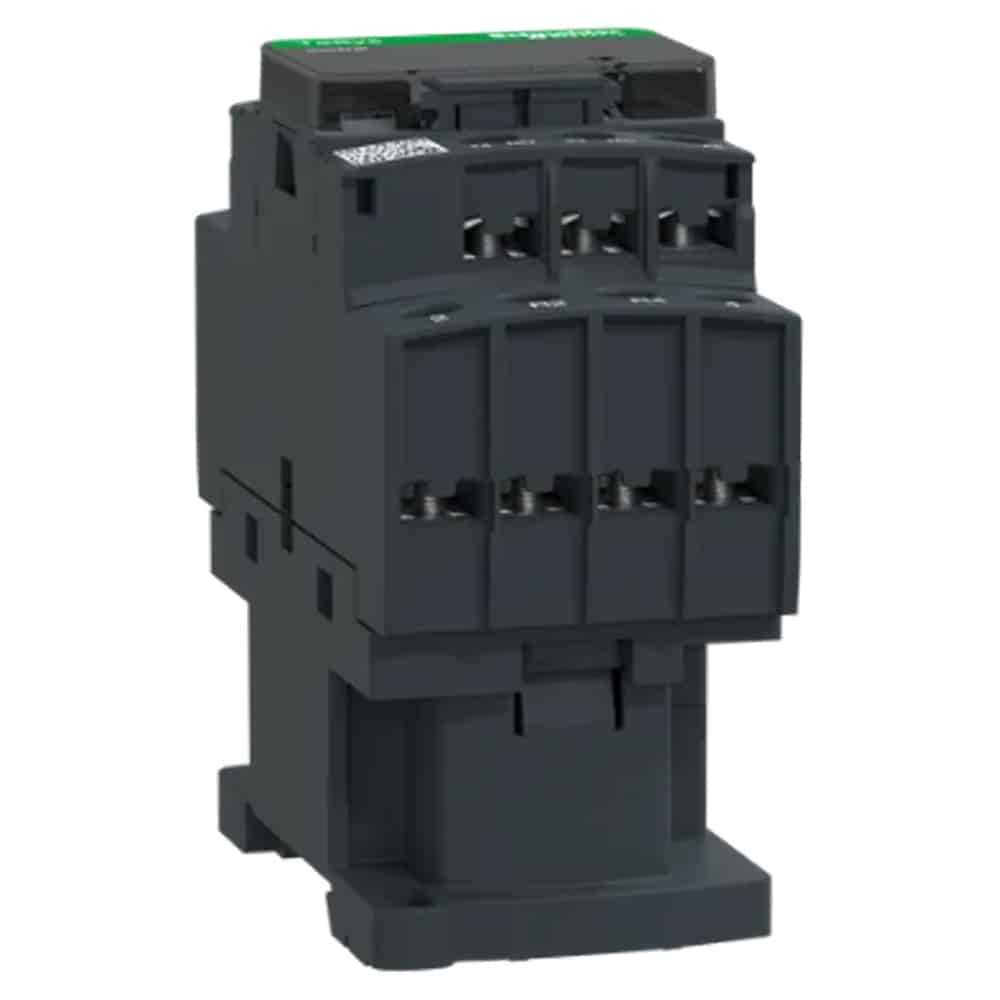

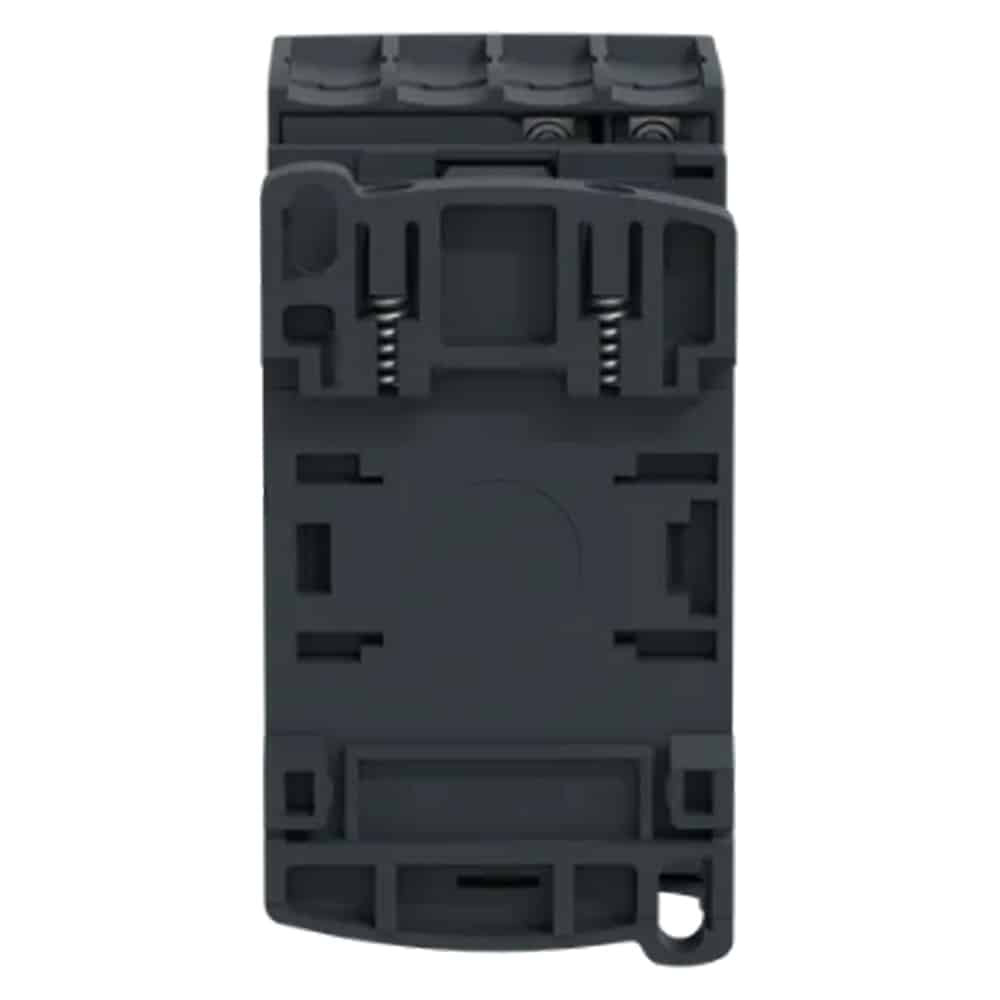

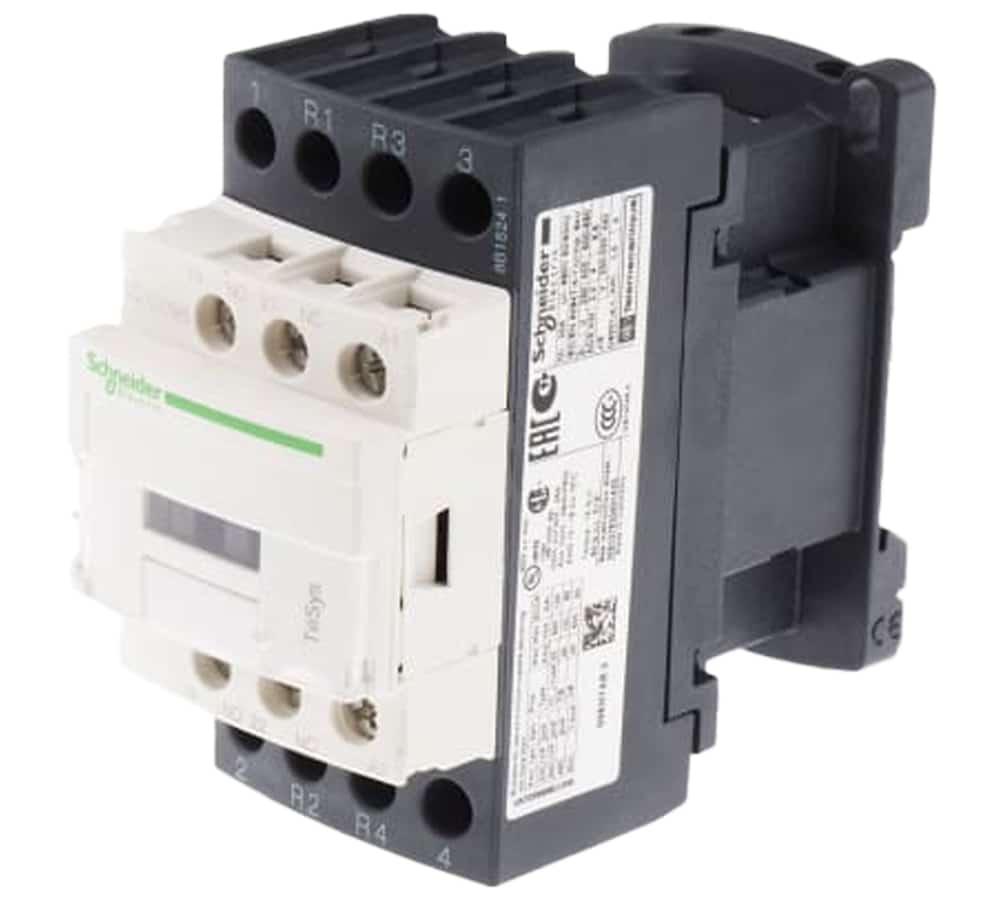

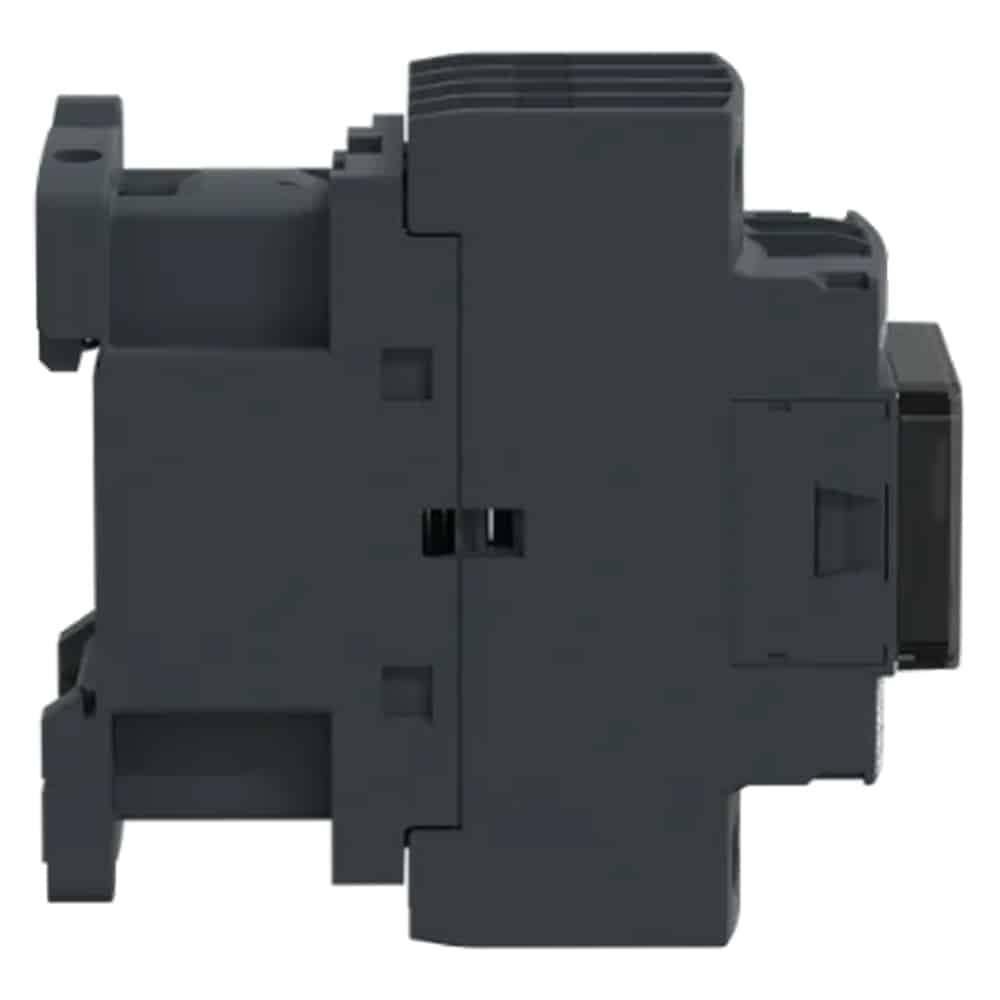

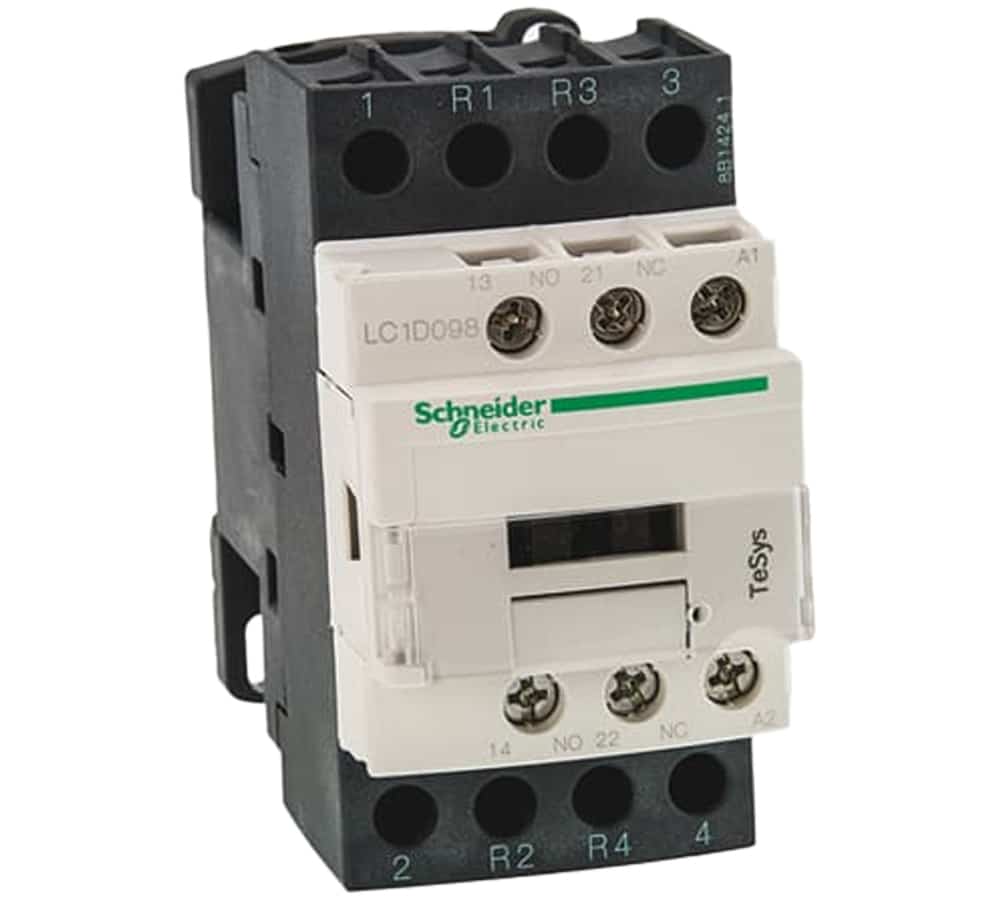

کنتاکتور LC1D098M7 دارای 4 ترمینال ورودی با نام‌های 1، R1 ،R3 ،3 و 4 ترمینال خروجی به سمت بار با نام‌های 2، R2 ،R4 و 4 است که ترمینال‌های قدرت آن هستند. ترمینال‌های فرمان این کنتاکتور شامل ترمینال‌های 13-14 برای کنتاکت باز (NO: Normally Open) و 21-22 برای کنتاکت بسته (NC: Normally Close) و A1-A2 برای بوبین کنتاکتور است.

اتصال سیم‌ها به ترمینال‌ها از طریق پیچ‌ها انجام می‌شود. به عبارتی دیگر ترمینال‌های این کنتاکتور به صورت گیره پیچی چفت می‌شوند.

  • مشخصات عایقی

مقاومت عایقی آن به واسطه استفاده از این کاور محافظ 10 مگا اهم می‌باشد. علاوه بر این، مقاومت حرارتی نیز در مواقع آتش‌سوزی برای این کنتاکتور 850 درجه سانتی‌گراد تامین شده است.

  • سیکل عملکرد و طول عمر

مدت زمان عملکرد کنتاکتور برای باز و بست کنتاکت‌ها متفاوت است. 4 تا 19 میلی‌ثانیه برای باز کردن و 12 تا 22 میلی‌ثانیه برای بستن کنتاکت‌ها به عنوان سیکل عملکرد این کنتاکتور معمول است.

طول عمر کنتاکتور LC1D098M7 برابر 3600 سیکل/ساعت است.

دوام مکانیکی کنتاکتور LC1D098M7 برابر 15,000,000 سیکل و دوام الکتریکی آن 300,000 سیکل در جریان 20 آمپر و ولتاژ نامی 690 ولت است که برای سری AC-1 برقرار می‌باشد.

  • مشخصات حفاظتی

دمای هوای محیطی مجاز برای کنتاکتور LC1D098M7 بین 40- درجه تا 70+ درجه سانتی‌گراد است.

کنتاکتور LC1D098M7 دارای کاور محافظ است که در برابر انواع تنش‌های مکانیکی و شیمیایی و همچنین نفوذ ذرات به درون آن مقاوم است. از طرفی دارای عایق‌بندی مناسبی است که در برابر تماس‌های غیر مستقیم و برق‌گرفتگی محافظت می‌کند.

درجه حفاظت کنتاکتور LC1D098M7 برای وجه جلو برابر IP20 تامین شده است.

سوالات متداول

جزییات محصول

کد کالا

LC1D098M7

نوع کنتاکتور

چهار پل

برند

اشنایدر الکتریک

ولتاژ بوبین (Uc)

۲۲۰ ولت AC

جریان کاری نامی (le)

25 آمپر

ولتاژ نامی (ue)

۶۹۰ ولت

حداکثر ولتاژ ضربه‌ای قابل تحمل (Uimp)

۶ کیلو ولت

جریان شیفتی (lth)

۱۰ الی ۲۵ آمپر

دسته بندی کاربری

AC1

تعداد و نوع کنتاکت در حالت عادی

2NO + 2NC

تعداد و نوع کنتاکت های کمکی قابل وصل

1NO+1NC

حداکثر دما برای عملکرد درست

60 درجه سانتی‌گراد

حداقل دما برای عملکرد درست

۵- درجه سانتی‌گراد

استاندارد IP

IP20

طول محصول

85 میلی‌متر

عرض محصول

45 میلی‌متر

عمق محصول

92 میلی‌متر

تعداد در جعبه

1 عدد

تعداد در کارتن

20 عدد

وزن

365 گرم

ضمانت

۱۲ ماه

کشور سازنده

فرانسه
