کنتاکتور چهار پل 25 آمپر 24 ولت DC اشنایدر LC1DT25BD

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی کنتاکتور اشنایدر کد LC1DT25BD

  • دسته‌بندی و کاربرد

کنتاکتور اشنایدر کد LC1DT25BD دارای نام اختصاری LC1D است که برای قطع و وصل و کنترل بارهای مقاومتی مورد استفاده قرار می‌گیرد. این کنتاکتور در سیستم سه‌فاز به کار گرفته شده و در دسته بندی‌های AC-4, AC-3, AC-1, AC-3e کارایی داشته و برای انواع موتورها و بارهای مقاومتی با سیم‌پیچی‌های مختلف مناسب است.

  • مشخصات ولتاژ و جریان

کنتاکتور LC1DT25BD در سیستم برق مستقیم در ولتاژ مدار کنترل 24 ولت قابل بهره‌برداری می‌باشد. این کنتاکتور با ولتاژ کار نامی حداکثر تا 690 ولت متناوب و با فرکانس 25 تا 400 هرتز قابل استفاده است. در سیستم برق DC نیز این وسیله تا ولتاژ 250 ولت برای مدار قدرت قابل بهره‌برداری است.

ولتاژ عایقی نامی نیز در این کنتاکتور بر اساس استانداردهای مختلف، در مقادیر متفاوتی تعریف شده است. برای مدار قدرت بر اساس استاندارد IEC 60947-4-1 ولتاژ عایقی 690 ولت و طبق استاندارد IEC 60947-1 برای مدار فرمان برابر 690 ولت و بر اساس گواهی‌نامه‌های CSA و UL ولتاژ عایقی برای هر دو مدار قدرت و فرمان برابر با 600 ولت است.

حداکثر ولتاژ ضربه‌ای قابل تحمل وارد به این کنتاکتور بر اساس استاندارد IEC 60947 برابر  6 کیلو ولت تعیین شده است. (ولتاژ ضربه حداکثر ولتاژ غیر عادی‌ای است که به صورت یک پالس یا لحظه‌ای در اثر عواملی مانند صاعقه و … به تجهیزات الکتریکی وارد شده و تجهیزات الکتریکی بدون آسیب دیدن قادر به کار کردن در آن هستند).

جریان بهره‌بردای نامی کنتاکتور LC1DT25BD با توجه به استفاده برای بارهای مقاومتی و موتوری مختلف، متفاوت می‌باشد و با در نظر گرفتن جریان هر یک از این بارها باید مورد استفاده قرار گیرد.

برای مدار قدرت با ولتاژ نامی حداکثر 440 ولت در سطح AC-1 جریان عملکرد نامی 25 آمپر قابل اعمال می‌باشد. جریان عملکرد نامی در این کنتاکتور تابع شرایط دمایی محیط نیز می‌باشد. مشخصات جریان و ولتاژ ذکر شده در دمای کمتر از 60 درجه سانتی‌گراد برقرار است.

جریان حرارتی نیز در این کنتاکتور برای مدار قدرت و مدار فرمان دارای مقادیر متفاوتی است. این جریان در مدار قدرت حداکثر 25 آمپر و در مدار فرمان 10 آمپر می‌باشد که تابع شرایط دمایی حداکثر 60 درجه سانتی‌گراد است.

  • مشخصات امپدانس

امپدانس متوسط کنتاکتور LC1DT25BD در جریان حرارتی 25 آمپر و فرکانس 50 هرتز برابر 2.5 میلی‌‌اهم می‌باشد.

  • تلفات

تلفات توان در هر پل این کنتاکتور برای دسته AC-1، 1.56 وات برآورد شده است.

  • ترمینال‌ها، کنتاکت‌ها و اتصالات

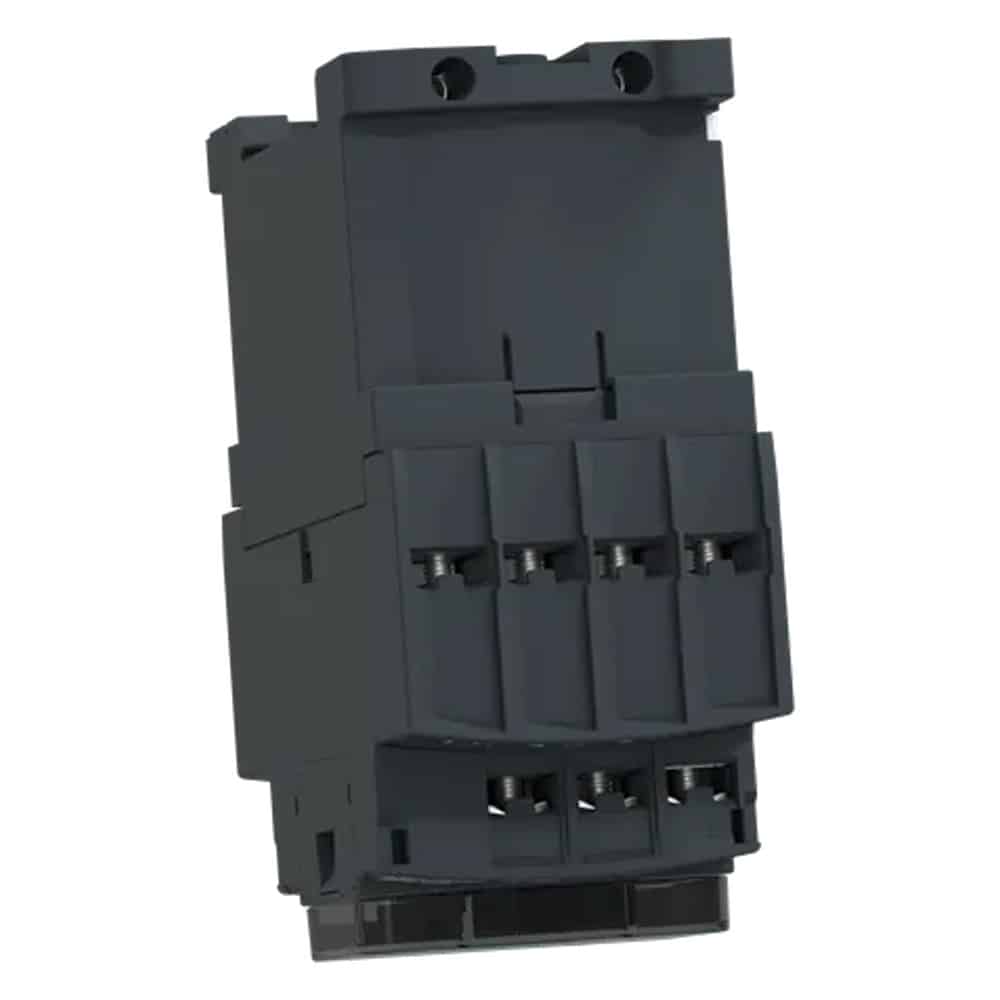

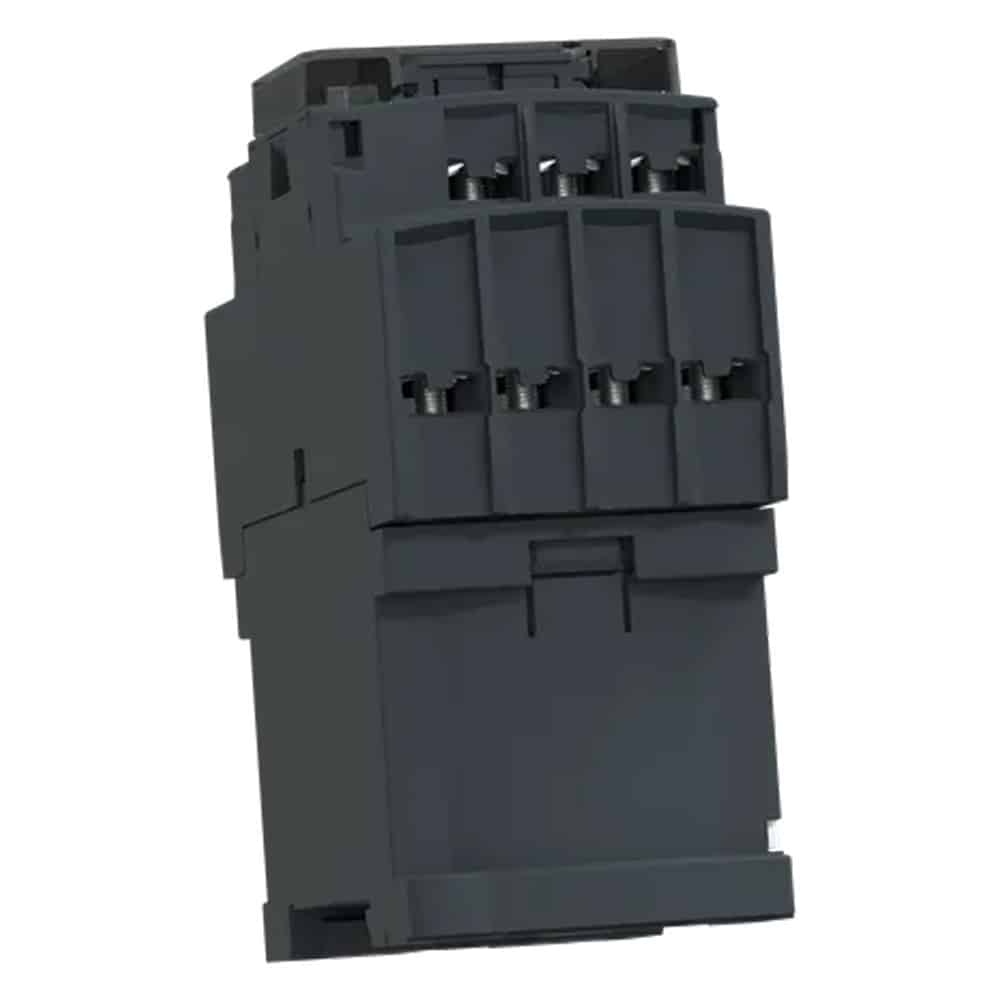

کنتاکتور LC1DT25BD دارای 3 ترمینال ورودی برای 3 فاز از منبع تغذیه با نام‌های L1، L2، L3 و 3 ترمینال خروجی به سمت بار با نام‌های T1، T2 و T3 است که ترمینال‌های قدرت آن هستند. ترمینال‌های فرمان این کنتاکتور شامل ترمینال‌های 13-14 برای کنتاکت باز (NO: Normally Open) و 21-22 برای کنتاکت بسته (NC: Normally Close) و A1-A2 برای بوبین کنتاکتور است.

اتصال سیم‌ها به ترمینال‌ها از طریق پیچ‌ها انجام می‌شود. به عبارتی دیگر ترمینال‌های این کنتاکتور به صورت گیره پیچی چفت می‌شوند.

  • مشخصات عایقی

مقاومت عایقی این وسیله به واسطه استفاده مصالح مناسب در آن، بالای 10 مگااهم می‌باشد. علاوه بر این، مقاومت حرارتی نیز در مواقع آتش‌سوزی برای این کنتاکتور 850 درجه سانتی‌گراد تامین شده است.

  • سیکل عملکرد و طول عمر

مدت زمان عملکرد کنتاکتور برای باز و بست کنتاکت‌ها متفاوت است. 16 تا 24 میلی‌ثانیه برای باز کردن و 53.55 تا 72.45 میلی‌ثانیه برای بستن کنتاکت‌ها به عنوان سیکل عملکرد این کنتاکتور معمول است.

این کنتاکتور دارای نرخ بهره‌برداری حداکثر تا 3600 سیکل در ساعت است. از این رو می‌توان حداکثر طول عمر این وسیله را تعیین نمود.

دوام مکانیکی کنتاکتور LC1DT25BD برابر 30 میلیون سیکل و دوام الکتریکی آن برای دسته AC-1  برابر 0.8 میلیون سیکل است. این نوع دوام الکتریکی در شرایط برقراری جریان و ولتاژ نامی صادق است.

  • مشخصات حفاظتی

دمای هوای محیطی مجاز برای کنتاکتور  LC1DT25BD از 40- درجه تا 70+ درجه سانتی‌گراد است.

کنتاکتور LC1DT25BD دارای کاور محافظ است که در برابر انواع تنش‌های مکانیکی و شیمیایی و همچنین نفوذ ذرات به درون آن مقاوم است. از طرفی دارای عایق بندی مناسبی است که در برابر تماس‌های غیر مستقیم و برق‌گرفتگی محافظت می‌کند.

درجه حفاظت کنتاکتور LC1DT25BD برای وجه جلو برابر IP20  تامین شده است.

سوالات متداول

جزییات محصول

رنج تولید

TeSys Deca

نوع محصول

کنتاکتور

نام کوتاه

LC1D

کاربرد کنتاکتور

بار اهمی

دسته بندی کاربردی

AC-1
AC-3
AC-3e
AC-4

پل

4 پل

ولتاژ عملیاتی نامی

مدار قدرت: حداکثر 690 ولت AC در 25 تا 400 هرتز
مدار قدرت: حداکثر 300 ولت DC

جریان نامی

25 آمپر (حداکثر 60 درجه سانتی‌گراد) در 440 ولت AC دسته AC-1 برای مدار قدرت

ولتاژ مدار کنترل

24 ولت DC

کنتاکت‌ها

4 کنتاکت باز

سازگاری کنتاکت‌ها

M7

کاور محافظ

دارد

جریان حرارتی در هوای باز عادی

10 آمپر (60 درجه سانتی‌گراد) برای مدار فرمان
25 آمپر (60 درجه سانتی‌گراد) برای مدار قدرت

جریان موثر

140 آمپر AC برای مدار فرمان مطابق با استاندارد IEC 60947-5-1
250 آمپر DC برای مدار فرمان مطابق با استاندارد 60947-5-1
250 آمپر در 440 ولت AC برای مدار قدرت مطابق با استاندارد IEC 60947

قدرت قطع نامی

250 آمپر در 440 ولت برای مدار قدرت مطابق با استاندارد IEC 60947

جریان نامی قابل تحمل کوتاه مدت

30 آمپر، 40 درجه سانتی‌گراد، 10 دقیقه، مدار قدرت
61 آمپر، 40 درجه سانتی‌گراد، 1 دقیقه، مدار قدرت
105 آمپر، 40 درجه سانتی‌گراد، 10 ثانیه، مدار قدرت
210 آمپر، 40 درجه سانتی‌گراد، 1 ثانیه، مدار قدرت
100 آمپر، 1 ثانیه، مدار فرمان
120 آمپر، 500 میلی‌ثانیه، مدار فرمان
140 آمپر، 100 میلی‌ثانیه، مدارد فرمان

مقادیر نامی فیوز مربوطه

10 آمپر، فیوز GG برای مدار فرمان مطابق با استاندارد IEC 60947-5-1
40 آمپر، فیوز GG، حداکثر 690 ولت، تناسب نوع 1 برای مدار قدرت
25 آمپر، فیوز GG، حداکثر 690 ولت، تناسب نوع 2 برای مدار قدرت

امپدانس متوسط

2.5 میلی‌اهم، در جریان حرارتی 25 آمپر و فرکانس 50 هرتز مدار قدرت

تلفات توان در هر پل

1.56 وات ، AC-1

ولتاژ عایقی نامی

مدار قدرت: 600 ولت طبق گواهینامه CSA
مدار قدرت: 600 ولت طبق گواهینامه UL
مدار فرمان: 690 ولت مطابق با استاندارد IEC 60947-1
مدرا فرمان: 600 ولت طبق گواهینامه CSA
مدار فرمان: 600 ولت طبق گواهینامه UL
مدار قدرت: 690 ولت مطابق با استاندارد IEC 60947-4-1

دسته بندی اضافه ولتاژ

دسته 3

ولتاژ ضربه

6 کیلوولت مطابق با استاندارد IEC 60947

قابلیت اطمینان ایمنی

B10d: 1369863 سیکل با بار نامی مطابق با استاندارد EN/ISO 13849-1
B10d: 20000000 سیکل با بار مکانیکی مطابق با استاندارد EN/ISO 13849-1

دوام الکتریکی

0.8 میلیون سیکل، 25 آمپر، AC-1، ولتاژ عملیاتی حداکثر 440 ولت

نوع مدار

DC استاندارد

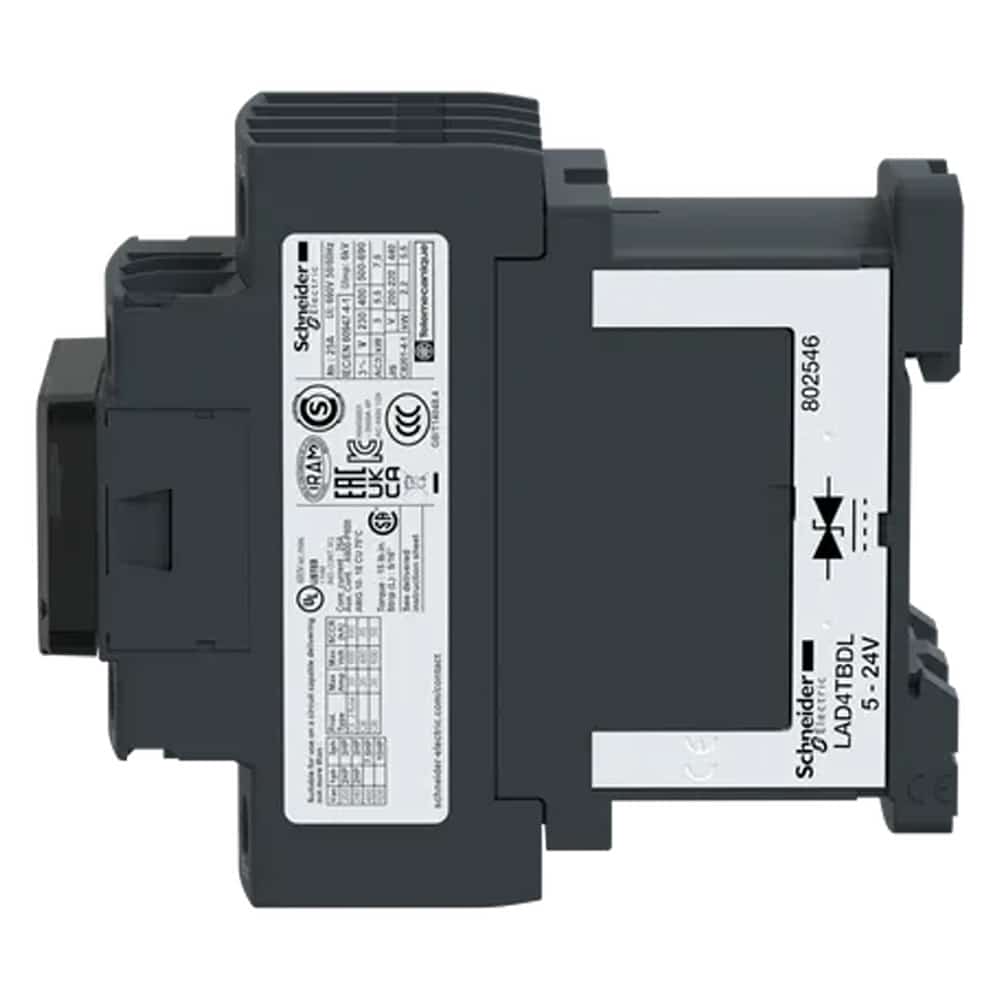

تکنولوژی بوبین

محدود کننده دیودی پیک دوطرفه داخلی

محدوده ولتاژ مدارکنترل

افت ولتاژ DC: 0.1 تا 0.25 ولتاژ کنترل (40- تا 70 درجه سانتی‌گراد)
ولتاژ DC عملیاتی: 0.7 تا 1.25 ولتاژ کنترل (40- تا 60 درجه سانتی‌گراد)
ولتاژ DC عملیاتی: 1 تا 1.25 ولتاژ کنترل (60 تا 70 درجه سانتی‌گراد)

توان هجومی بر حسب وات

5.4 وات در 20 درجه سانتی‌گراد

توان نگهدارنده مصرفی بر حسب وات

5.4 وات در 20 درجه سانتی‌گراد

زمان عملیات

16 تا 24 میلی‌ثانیه برای باز کردن
53.55 تا 72.45 میلی‌ثانیه برای بستن

ثابت زمانی

28 میلی‌ثانیه

حداکثر نرخ بهره برداری

3600 سیکل/ساعت (60 درجه سانتی‌گراد)

کنتاکت‌های کمکی

1 باز + 1 بسته

نوع کنتاکت کمکی

مکانیکی 1 باز + 1 بسته مطابق با استاندارد IEC 60947-5-1
نوع آینه ای، 1 کنتاکت بسته مطابق با استاندارد IEC 60947-4-1

فرکانس مدار فرمان

25 تا 400 هرتز

حداقل ولتاژ سوئیچینگ

17 ولت برای مدار فرمان

حداقل جریان سوئیچینگ

5 میلی‌آمپر برای مدار فرمان

مقاومت عایقی

بالای 10 اهم برای مدار فرمان

زمان عدم همپوشانی

1.5 میلی‌ثانیه در قطع انرژی بدون همپوشانی بین کنتاکت باز و بسته
1.5 میلی‌ثانیه در وصل انرژی بدون همپوشانی بین کنتاکت باز و بسته

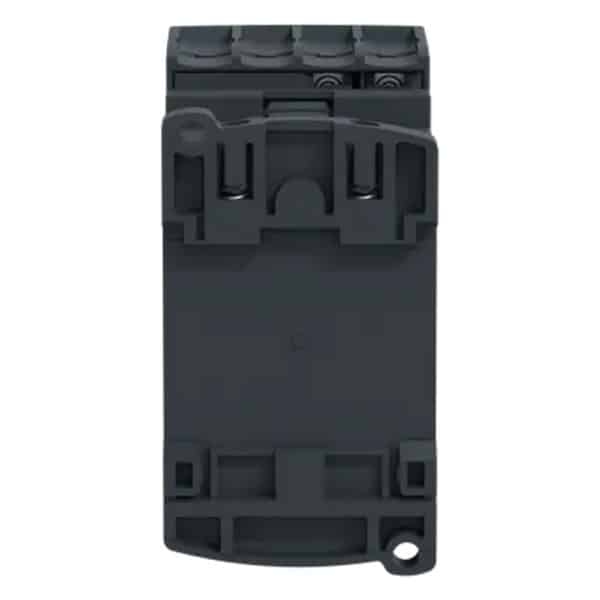

تکیه‌گاه نصب

ریل
پلیت

استانداردها

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1

گواهینامه‌ها

CCC
GL
BV
LROS (Lloyds register of shipping)
CSA
DNV
RINA
UL
GOST

درجه حفاظت IP

IP20 برای وجه جلو مطابق با استاندارد IEC 60529

رفتار حفاظتی

THIEC 60068-2-30

مقاومت آب و هوایی

در معرض گرمای مرطوب طبق IACS E10 و IEC 60947-1

دمای مجاز هوای اطراف دستگاه

40- تا 60 درجه سانتی‌گراد
60 تا 70 درجه سانتی‌گراد با کاهش مقادیر

ارتفاع عملیاتی نسبت به سطح دریا

0 تا 3000 متر

مقاومت آتش

850 درجه سانتی‌گراد مطابق با استاندارد IEC 60695-2-1

تاخیر در شعله ور شدن

V1 طبق گواهینامه UL 94

استحکام مکانیکی

لرزش در حالت باز (2 Gn, 5…300 Hz)
لرزش در حالت بسته (4 Gn, 5…300 Hz)
ضربه در حالت باز (10 Gn for 11 ms)
ضربه درحالت بسته (15 Gn for 11 ms)

ارتفاع

85 میلی متر

عمق

99 میلی متر

وزن خالص

365 گرم
