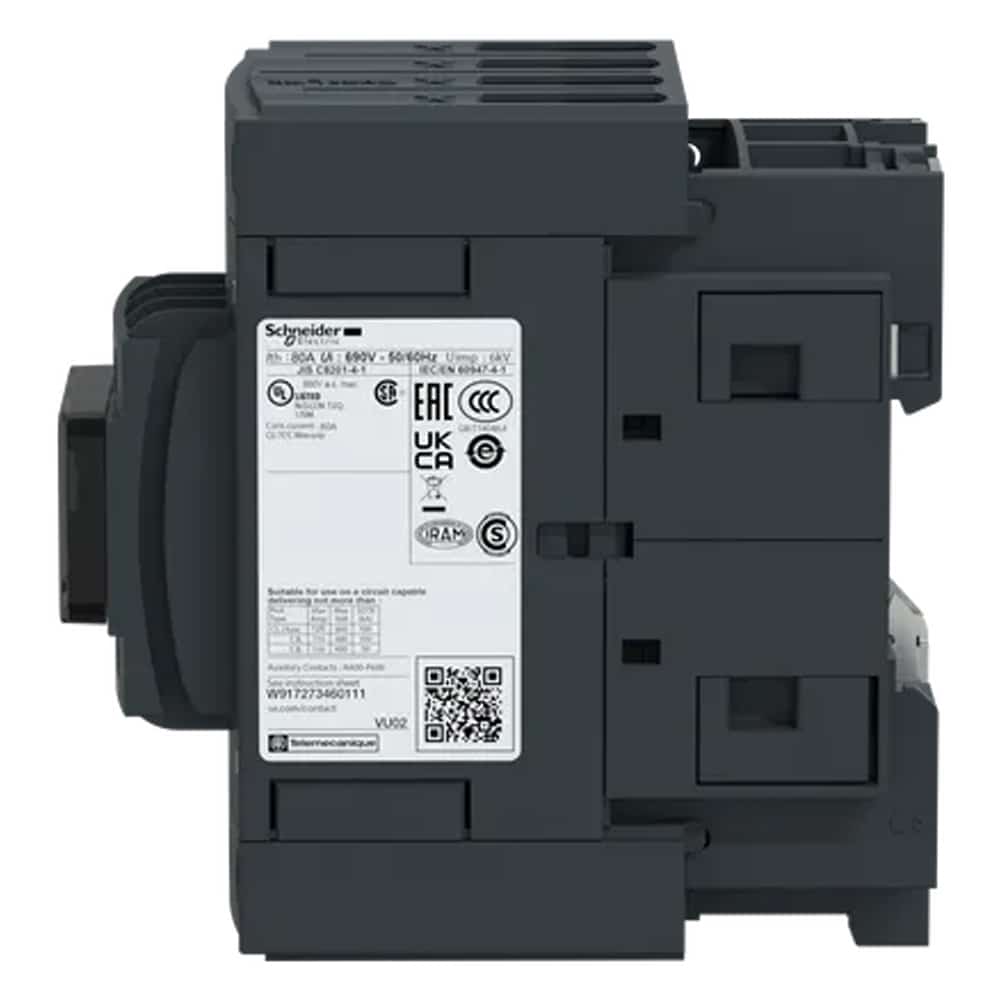

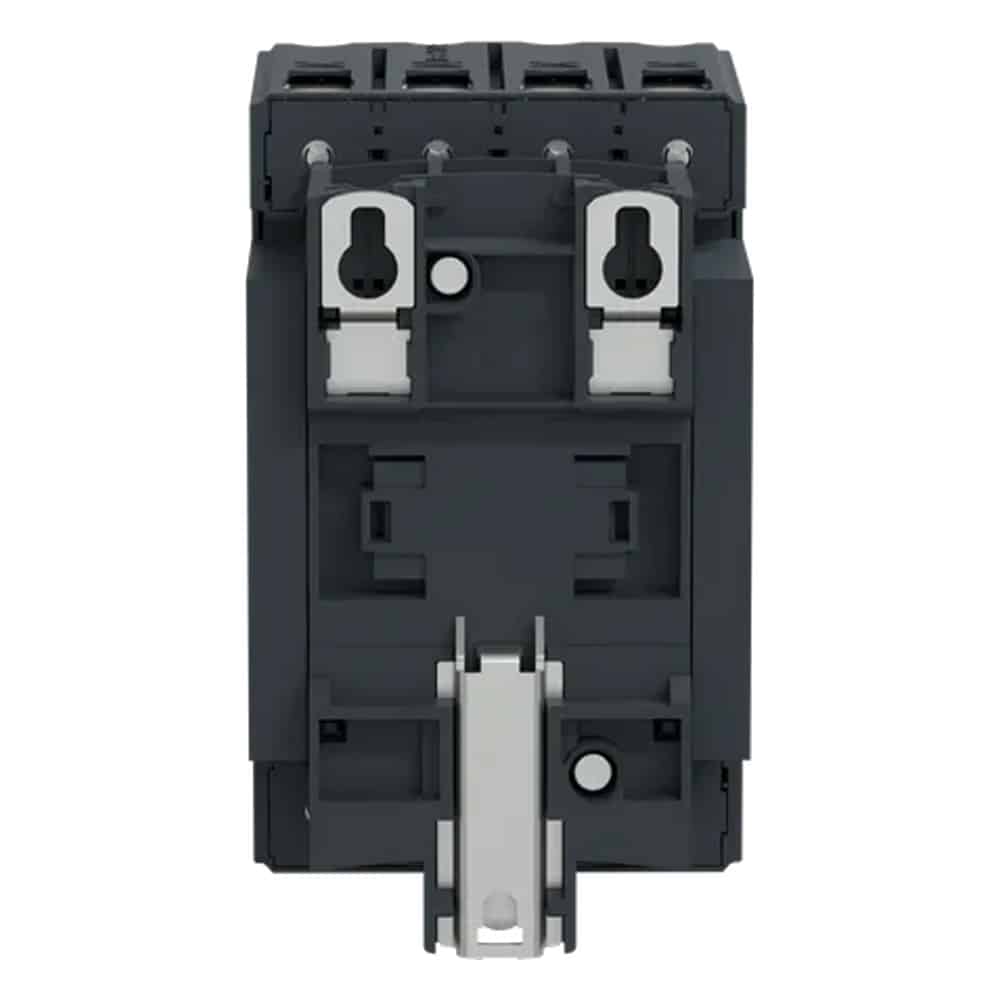

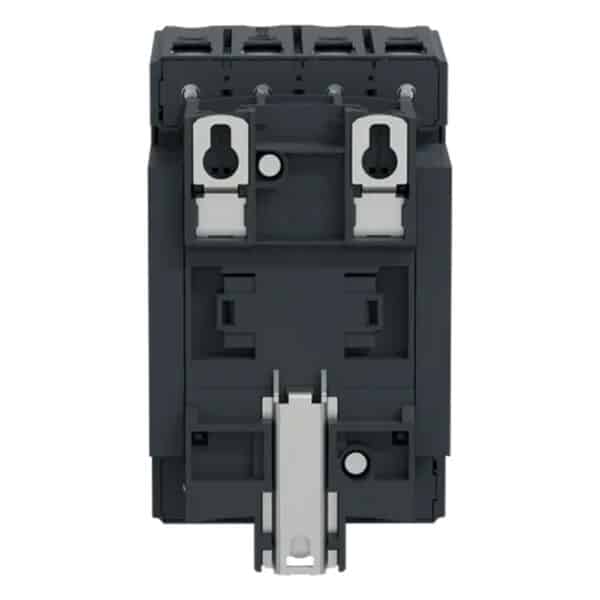

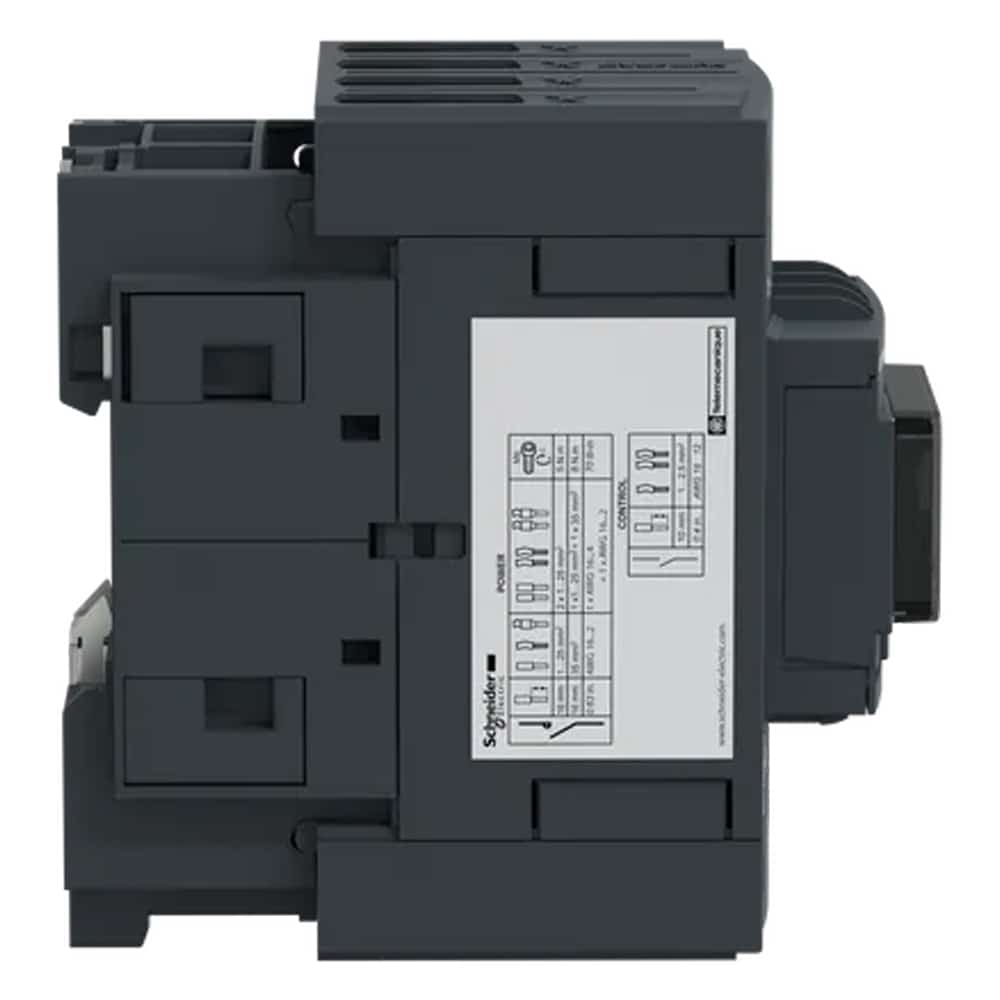

کنتاکتور چهار پل 80 آمپر 220 ولت AC اشنایدر LC1DT80AM7

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی کنتاکتور اشنایدر کد LC1DT80AM7

  • دسته‌بندی و کاربرد

کنتاکتور اشنایدر کد LC1DT80AM7 دارای نام اختصاری LC1D است که برای قطع و وصل و کنترل بارهای موتوری و بارهای مقاومتی مورد استفاده قرار می‌گیرد. این کنتاکتور در سیستم سه‌فاز به کار گرفته شده و در دسته بندی ‌AC-1 کارایی داشته و برای انواع موتورها و بارهای مقاومتی با سیم‌پیچی‌های مختلف مناسب است.

  • مشخصات ولتاژ و جریان و فرکانس

کنتاکتور LC1DT80AM7 در سیستم برق متناوب در ولتاژ 220 ولت و با فرکانس 50 هرتز و 60 هرتز قابل بهره‌برداری می‌باشد. این کنتاکتور با ولتاژ کار نامی حداکثر تا 690 ولت متناوب و با فرکانس 25 تا 400 هرتز قابل استفاده بوده و ولتاژ مستقیم نامی حداکثری آن 300 ولت است.

ولتاژ عایقی نامی نیز در این کنتاکتور بر اساس استانداردهای مختلف، در مقادیر متفاوتی تعریف شده است. برای مدار قدرت بر اساس استاندارد IEC 60947-4-1 ولتاژ عایقی 690 ولت و طبق استاندارد IEC 60947-1 برای مدار فرمان برابر 690 ولت و بر اساس گواهی‌نامه‌های CSA و UL ولتاژ عایقی برای هر دو مدار قدرت و فرمان برابر با 600 ولت است.

حداکثر ولتاژ ضربه‌ای وارد به این کنتاکتور بر اساس استاندارد IEC 60947 برابر 6 کیلو ولت تعریف شده است.

جریان بهره‌بردای نامی کنتاکتور LC1DT80AM7 با توجه به دما و ولتاژ تعریف شده است که مقدار آن با در نظر گرفتن دمای زیر 60 درجه سانتی‌گراد و ولتاژ حداکثر 440 ولت برای مدار قدرت برابر 80 آمپر است. این مشخصات در دسته AC-1 برقرار است.

جریان حرارتی نیز در این کنتاکتور برای مدار قدرت و مدار فرمان دارای مقادیر متفاوتی است. این جریان در مدار قدرت حداکثر 80 آمپر و در مدار فرمان 10 آمپر می‌باشد که تابع شرایط دمایی حداکثر 60 درجه سانتی‌گراد است.

حداقل جریان سوئیچینگ برای این کنتاکتور برابر 5 میلی‌آمپر و حداقل ولتاژ سوئیچینگ 17 ولت برای مدار قدرت می‌باشد.

  • امپدانس

امپدانس متوسط کنتاکتور LC1DT80AM7 در جریان حرارتی 80 آمپر و فرکانس 50 هرتز برابر 1.6 میلی‌‌اهم می‌باشد.

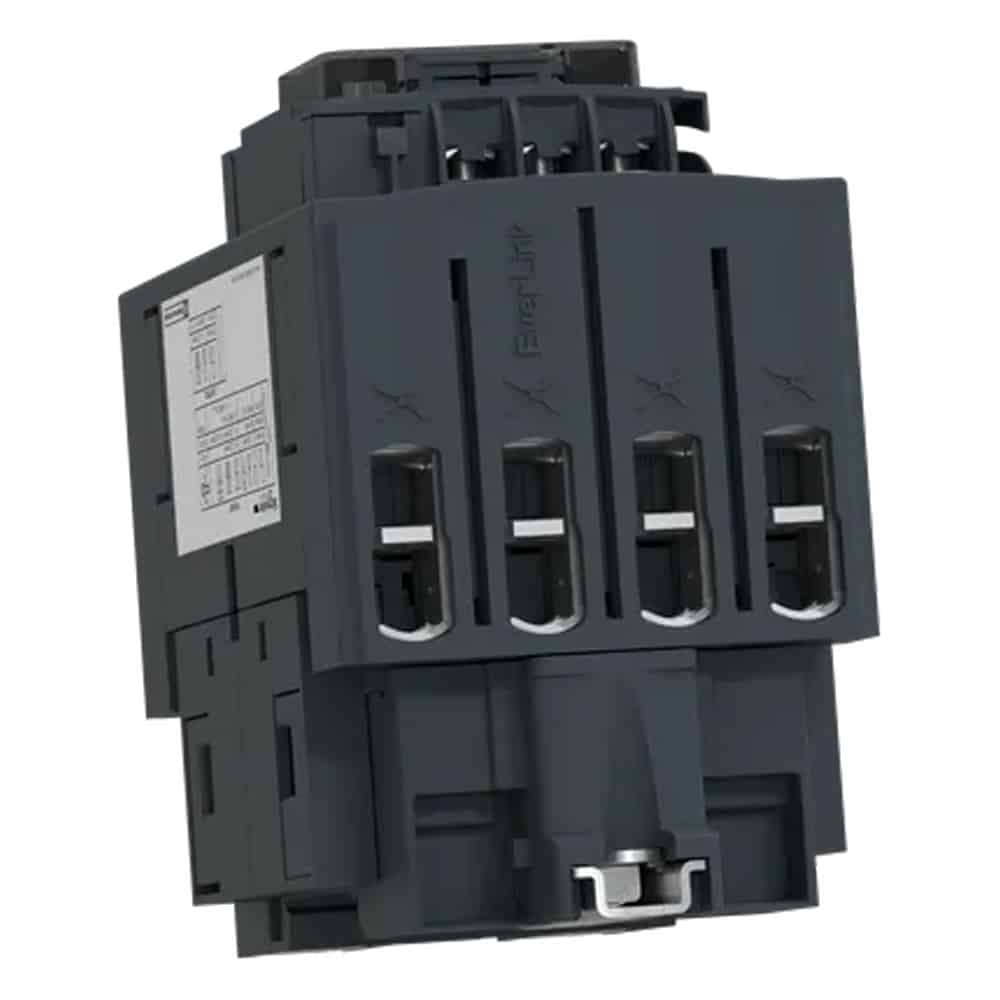

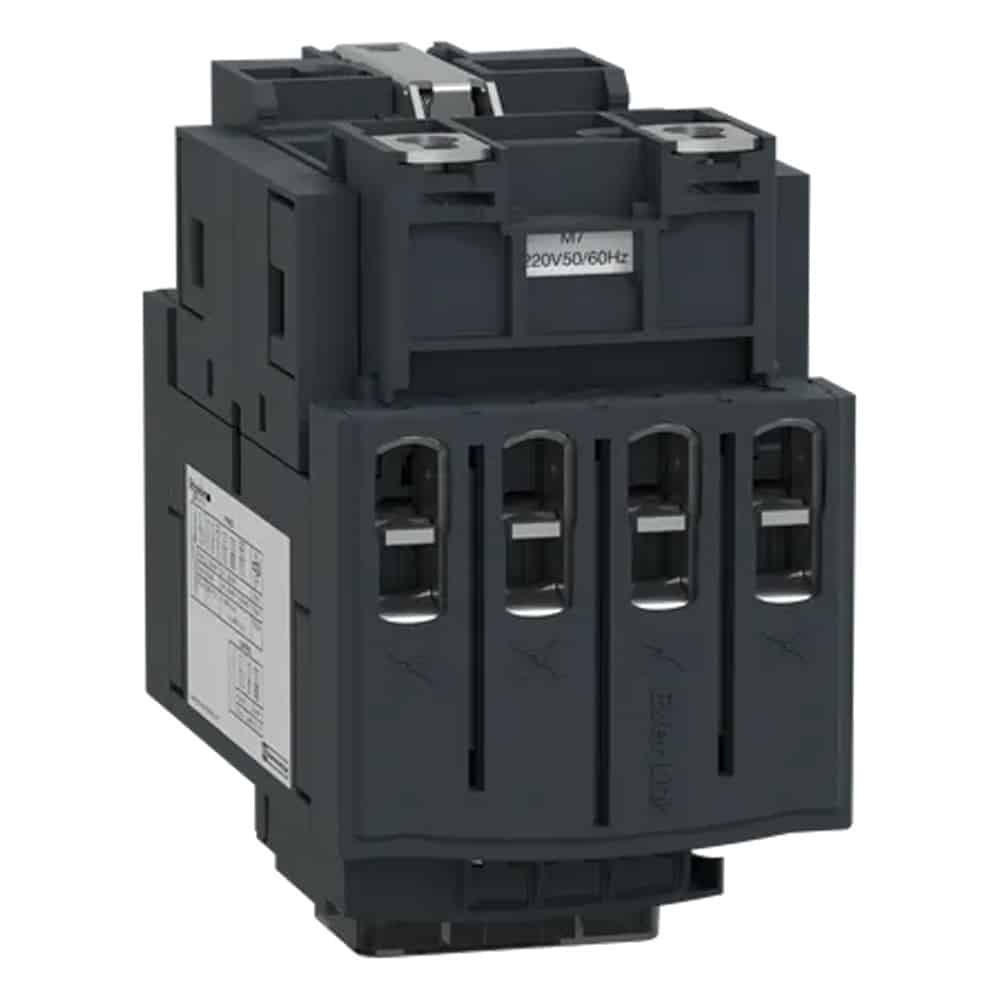

  • ترمینال‌ها، کنتاکت‌ها و اتصالات

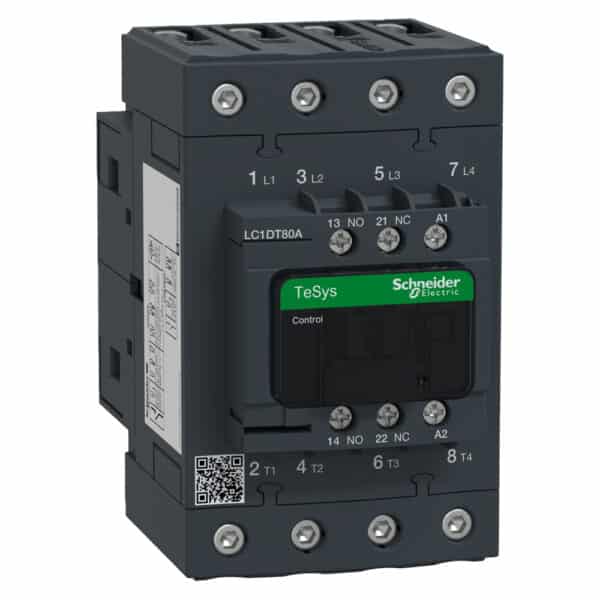

کنتاکتور LC1DT80AM7 دارای 4 ترمینال ورودی با نام‌های L1، L2، L3، L4 و 4 ترمینال خروجی به سمت بار با نام‌های T1، T2 و  T3و T4 است که ترمینال‌های قدرت آن هستند. ترمینال‌های فرمان این کنتاکتور شامل ترمینال‌های 13-14 برای کنتاکت باز (NO: Normally Open) و 21-22 برای کنتاکت بسته (NC: Normally Close) و A1-A2 برای بوبین کنتاکتور است.

اتصال سیم‌ها به ترمینال‌ها از طریق پیچ‌ها انجام می‌شود. به عبارتی دیگر ترمینال‌های این کنتاکتور به صورت گیره پیچی چفت می‌شوند.

  • مشخصات عایقی

مقاومت عایقی آن به واسطه استفاده از این کاور محافظ 10 مگا اهم می‌باشد. علاوه بر این، مقاومت حرارتی نیز در مواقع آتش‌سوزی برای این کنتاکتور 850 درجه سانتی‌گراد تامین شده است.

  • سیکل عملکرد و طول عمر

مدت زمان عملکرد کنتاکتور برای باز و بست کنتاکت‌ها متفاوت است. 4 تا 19 میلی‌ثانیه برای باز کردن و 12 تا 26 میلی‌ثانیه برای بستن کنتاکت‌ها به عنوان سیکل عملکرد این کنتاکتور معمول است.

نرخ بهره‌برداری حداکثری کنتاکتور LC1DT80AM7برابر 3600 سیکل/ ساعت است.

دوام مکانیکی کنتاکتور LC1DT80AM7 برابر 6 میلیون سیکل و دوام الکتریکی آن در شرایط جریان 60 آمپر و ولتاژ نامی و دسته AC-1 برابر 1.4  میلیون سیکل است.

  • مشخصات حفاظتی

دمای هوای محیطی مجاز برای کنتاکتور  LC1DT80AM7 بین 40- درجه تا 70+ درجه سانتی‌گراد است.

کنتاکتور LC1DT80AM7 دارای کاور محافظ است که در برابر انواع تنش‌های مکانیکی و شیمیایی و همچنین نفوذ ذرات به درون آن مقاوم است. از طرفی دارای عایق بندی مناسبی است که در برابر تماس‌های غیر مستقیم و برق‌گرفتگی محافظت می‌کند.

درجه حفاظت کنتاکتور LC1DT80AM7 برای وجه جلو برابر IP20  تامین شده است.

سوالات متداول

جزییات محصول

رنج سازگاری

TeSys Deca

نوع محصول

کنتاکتور

نام کوتاه

LC1D

کاربرد کنتاکتور

بار اهمی

دسته بندی کاربردی

AC-1

پل

4 پل

ولتاژ عملیاتی نامی

مدار قدرت: حداکثر 690 ولت AC در 25 تا 400 هرتز
مدار قدرت: حداکثر 300 ولت DC

جریان نامی

80 آمپر (حداکثر 60 درجه سانتی‌گراد) در 440 ولت AC دسته AC-1 برای مدار قدرت

ولتاژ مدار کنترل

220 ولت AC

کد سازگاری

LC1D

کنتاکت‌ها

4 کنتاکت نرمال باز

سازگاری کنتاکت‌ها

M6

کاور محافظ

دارد

جریان حرارتی در هوای آزاد عادی

10 آمپر (60 درجه سانتی‌گراد) برای مدار فرمان
80 آمپر (60 درجه سانتی‌گراد) برای مدار قدرت

جریان موثر

140 آمپر AC برای مدار فرمان مطابق با استاندارد IEC 60947-5-1
250 آمپر DC برای مدار فرمان مطابق با استاندارد IEC 60947-5-1
1000 آمپر در 440 ولت برای مدار قدرت مطابق با استاندارد IEC 60947

قدرت قطع نامی

1000 آمپر در 440 ولت برای مدار قدرت مطابق با استاندارد IEC 60947

جریان کوتاه مدت قابل تحمل نامی

640 آمپر، 40 درجه سانتی‌گراد، 10 ثانیه، مدار قدرت
900 آمپر، 40 درجه سانتی‌گراد، 1 ثانیه، مدار قدرت
110 آمپر، 40 درجه سانتی‌گراد، 10 دقیقه، مدار قدرت
260 آمپر، 40 درجه سانتی‌گراد، 1 دقیقه، مدار قدرت
100 آمپر، 1 ثانیه، مدار فرمان
120 آمپر، 500 میلی‌ثانیه، مدار فرمان
140 آمپر، 100 میلی‌ثانیه، مدارد فرمان

مقادیر نامی فیوز مرتبط

10 آمپر، فیوز GG برای مدار فرمان مطابق با استاندارد IEC 60947-5-1
125 آمپر، فیوز GG، حداکثر 690 ولت، تناسب نوع 1 برای مدار قدرت
125 آمپر، فیوز GG، حداکثر 690 ولت، تناسب نوع 2 برای مدار قدرت

امپدانس متوسط

1.6 میلی‌اهم، در جریان حرارتی 80 آمپر و فرکانس 50 هرتز مدار قدرت

تلفات توان در هر پل

10.2 وات AC-1

ولتاژ عایقی نامی

مدار قدرت: 690 ولت مطابق با استاندارد IEC 60947-4-1
مدار قدرت: 600 ولت طبق گواهینامه CSA
مدار قدرت: 600 ولت طبق گواهینامه UL
مدار فرمان: 690 ولت مطابق با استاندارد IEC 60947-1
مدرا فرمان: 600 ولت طبق گواهینامه CSA
مدار فرمان: 600 ولت طبق گواهینامه UL

دسته بندی اضافه ولتاژ

دسته 3

درجه آلودگی

3

ولتاژ ضربه

6 کیلوولت مطابق با استاندارد IEC 60947

سطح قابلیت اطمینان ایمنی

B10d: 1369863 سیکل با بار نامی مطابق با استاندارد EN/ISO 13849-1
B10d: 20000000 سیکل با بار مکانیکی مطابق با استاندارد EN/ISO 13849-1

دوام مکانیکی

6 میلیون سیکل

دوام الکتریکی

1.4 میلیون سیکل، 80 آمپر، AC-1، ولتاژ عملیاتی حداکثر 440 ولت

نوع مدار کنترل

AC در 60/50 هرتز

محدودیت ولتاژ مدار کنترل

افت ولتاژ AC در 60/50 هرتز: 0.3 تا 0.6 ولتاژ کنترل (40- تا 60 درجه سانتی‌گراد)
ولتاژ عملیاتی AC در 50 هرتز: 0.8 تا 1.1 ولتاژ کنترل (40- تا 60 درجه سانتی‌گراد)
ولتاژ عملیاتی در 60 هرتز: 0.85 تا 1.1 ولتاژ کنترل (40- تا 60 درجه سانتی‌گراد)
ولتاژ عملیاتی در 60/50 هرتز: 1 تا 1.1 ولتاژ کنترل (60 تا 70 درجه سانتی‌گراد)

توان هجومی

140 ولت‌آمپر در 60 هرتز، ضریب توان 0.75، (20 درجه سانتی‌گراد)
160 ولت‌آمپر در 50 هرتز، ضریب توان 0.75، (20 درجه سانتی‌گراد)

توان نگهدارنده مصرفی

13 ولت‌آمپر در 60 هرتز، ضریب توان 0.3، (20 درجه سانتی‌گراد)
15 ولت‌آمپر در 50 هرتز، ضریب توان 0.3، (20 درجه سانتی‌گراد)

تلفات حرارتی

4 تا 5 وات در 60/50 هرتز

زمان عملیات

4 تا 19 میلی‌ثانیه برای باز کردن
12 تا 26 میلی‌ثانیه برای بستن

نرخ بهره برداری حداکثری

3600 سیکل/ساعت در 60 درجه سانتی‌گراد

کنتاکت‌های کمکی

1 باز + 1 بسته

نوع کنتاکت کمکی

مکانیکی 1 باز + 1 بسته مطابق با استاندارد IEC 60947-5-1
نوع آینه ای، 1 کنتاکت بسته مطابق با استاندارد IEC 60947-4-1

فرکانس مدار فرمان

25 تا 400 هرتز

حداقل ولتاژ سوئیچینگ

17 ولت برای مدار فرمان

حداقل جریان سوئیچینگ

5 میلی‌آمپر برای مدار فرمان

مقاومت عایقی

بالای 10 اهم برای مدار فرمان

زمان عدم همپوشانی کنتاکت‌ها

1.5 میلی‌ثانیه در قطع انرژی بدون همپوشانی بین کنتاکت باز و بسته
1.5 میلی‌ثانیه در وصل انرژی بدون همپوشانی بین کنتاکت باز و بسته

کیه‌گاه نصب

پلیت
ریل

استانداردها

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1

گواهینامه‌ها

CSA
UL
LROS (Lloyds register of shipping)
CCC
GOST
DNV
GL
RINA
BV

درجه حفاظت IP

IP20 برای وجه جلو مطابق با استاندارد IEC 60529

استقامت آب و هوایی

در معرض گرمای مرطوب طبق IACS E10 و IEC 60947-1

دمای مجاز هوای اطراف دستگاه

40- تا 60 درجه سانتی‌گراد
60 تا 70 درجه سانتی‌گراد با کاهش مقادیر

ارتفاع عملیاتی نسبت به سطح دریا

0 تا 3000 متر

مقاومت در برابر آتش

850 درجه سانتی‌گراد مطابق با استاندارد IEC 60695-2-1

تاخیر در شعله ور شدن

V1 مطابق گواهینامه UL 94

استحکام مکانیکی

لرزش در حالت باز (2 Gn, 5…300 Hz)
لرزش در حالت بسته (4 Gn, 5…300 Hz)
ضربه در حالت باز (10 Gn for 11 ms)
ضربه درحالت بسته (15 Gn for 11 ms)

ارتفاع

122 میلی متر

عرض

70 میلی متر

عمق

120 میلی متر

وزن خالص

1.15 کیلوگرم
