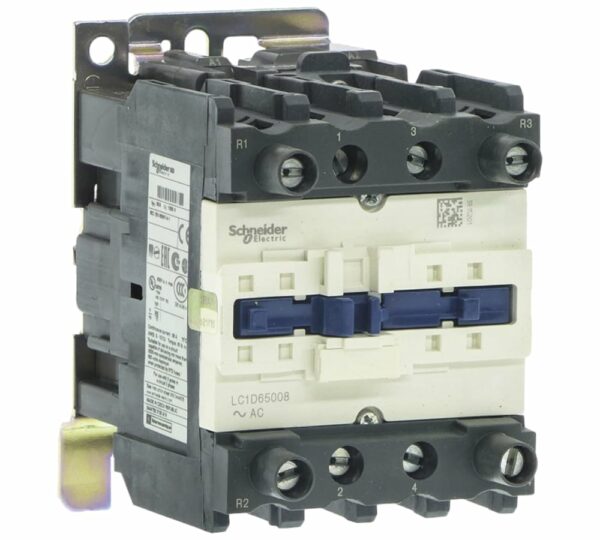

کنتاکتور چهارپل 80 آمپر 220 ولت AC اشنایدر کد LC1D65008M7

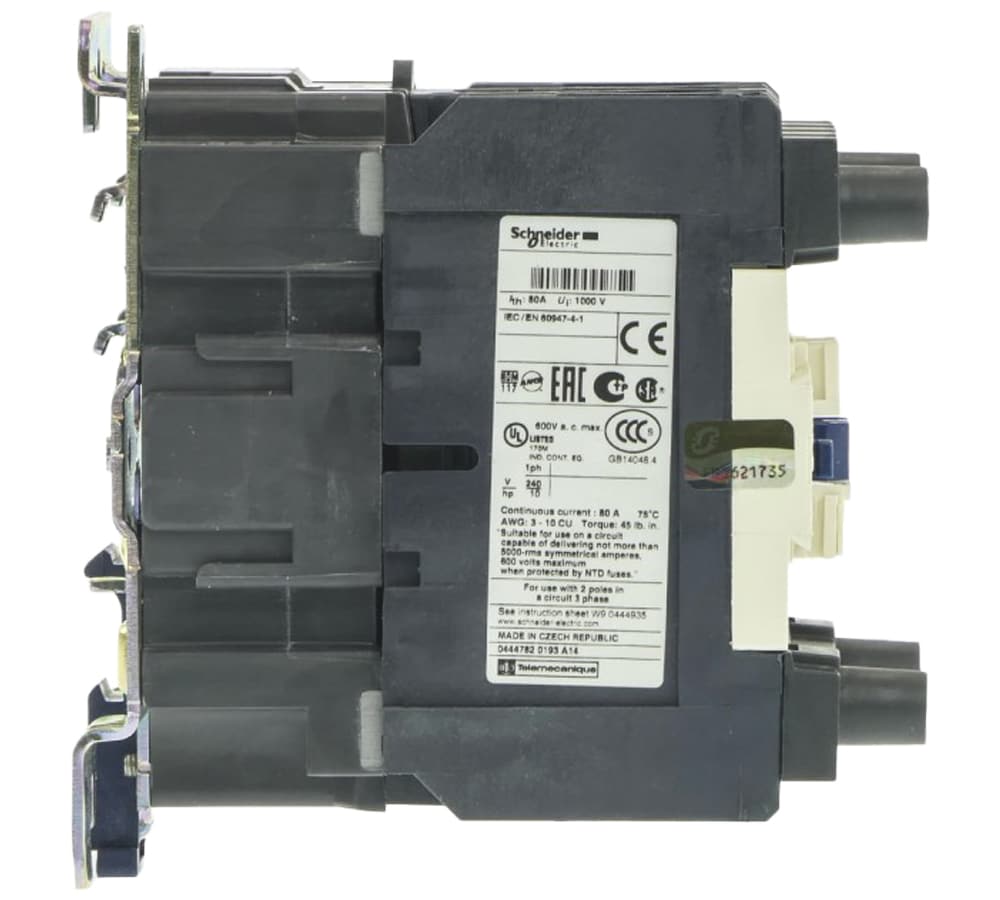

ویژگی‌های فنی کنتاکتور اشنایدر کد LC1D65008M7

• دسته‌بندی و کاربرد

کنتاکتور اشنایدر کد LC1D65008M7 دارای نام اختصاری LC1D است که برای قطع و وصل و کنترل بارهای موتوری و بارهای مقاومتی مورد استفاده قرار می‌گیرد. این کنتاکتور در سیستم سه‌فاز و برای مدار قدرت به کار گرفته شده و در دسته‌بندی ‌AC-1 کارایی داشته و برای انوع موتورها و بارهای مقاومتی با سیم‌پیچی‌های مختلف مناسب است.

• مشخصات ولتاژ و جریان و فرکانس

کنتاکتور LC1D65008M7 در سیستم برق متناوب در ولتاژ 220 ولت و با فرکانس 50 هرتز و 60 هرتز قابل بهره‌برداری می‌باشد. این کنتاکتور با ولتاژ کار نامی حداکثر تا 690 ولت متناوب و با فرکانس 25 تا 400 هرتز قابل استفاده بوده و ولتاژ مستقیم نامی حداکثری آن 300 ولت است.

ولتاژ عایقی نامی نیز در این کنتاکتور بر اساس استانداردهای مختلف، در مقادیر متفاوتی تعریف شده است. برای مدار قدرت بر اساس استاندارد IEC 60947-4-1 ولتاژ عایقی 690 ولت و بر اساس گواهی‌نامه‌های CSA و UL ولتاژ عایقی برابر با 600 ولت است.

حداکثر ولتاژ ضربه‌ای وارد به این کنتاکتور بر اساس استاندارد IEC 60947 برابر 6 کیلوولت تعریف شده است.

جریان بهره‌بردای نامی کنتاکتور LC1D65008M7 با توجه به دما و ولتاژ تعریف شده است که مقدار آن با در نظر گرفتن دمای زیر 60 درجه سانتی‌گراد و ولتاژ حداکثر 440 ولت برای مدار قدرت برابر 80 آمپر است. این مشخصات در دسته AC-1 برقرار است.

جریان حرارتی نیز در این کنتاکتور برای مدار قدرت و مدار فرمان دارای مقادیر متفاوتی است. این جریان در مدار قدرت حداکثر 80 آمپر می‌باشد که تابع شرایط دمایی حداکثر 60 درجه سانتی‌گراد است.

• امپدانس

امپدانس متوسط کنتاکتور LC1D65008M7 در جریان حرارتی 80 آمپر و فرکانس 50 هرتز برابر 1.5 میلی‌‌اهم می‌باشد.

• مشخصات توان موتور

البته استفاده از این کنتاکتورها در همه نوع موتورها با توان‌های مختلف مجاز نیست و باید با توجه به نوع سیم‌پیچی موتور و دسته‌بندی آن‌ها و تعداد فازهای مدار مورد استفاده قرار بگیرند و مشخصه‌های کنتاکتور باید مطابق مشخصه‌های ذکر شده روی پلاک موتور باشد.

• ترمینال‌ها، کنتاکت‌ها و اتصالات

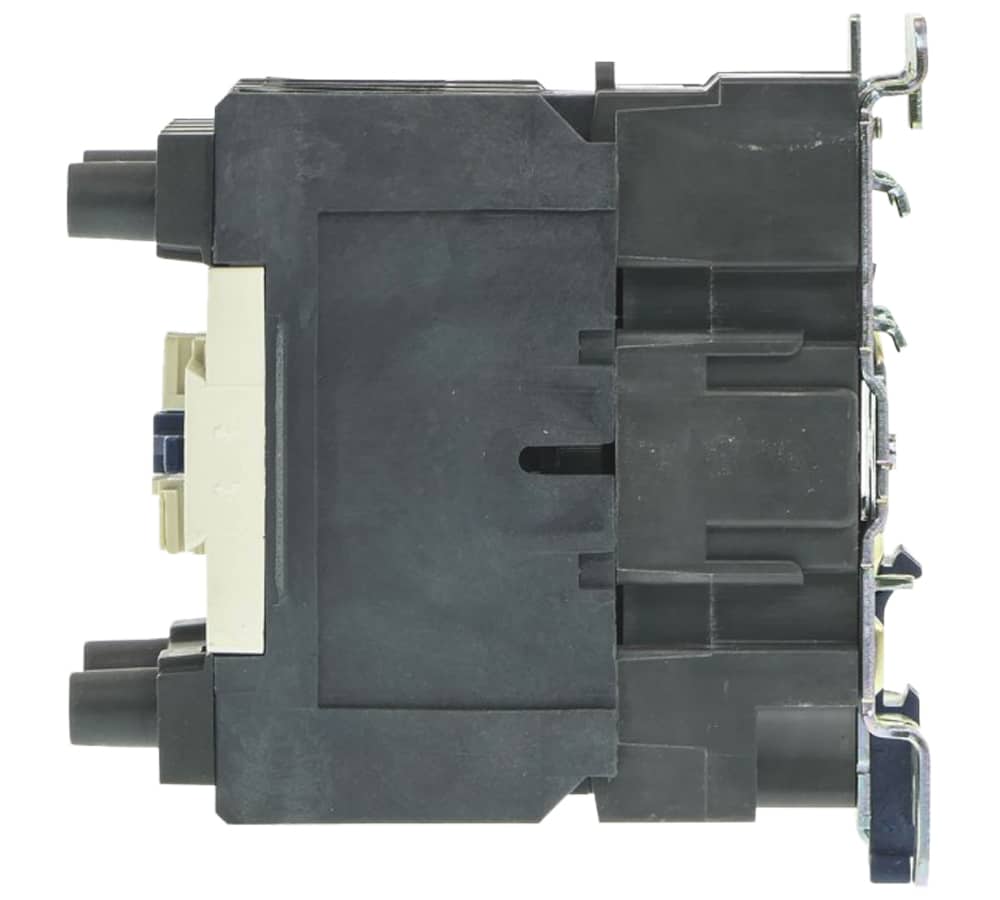

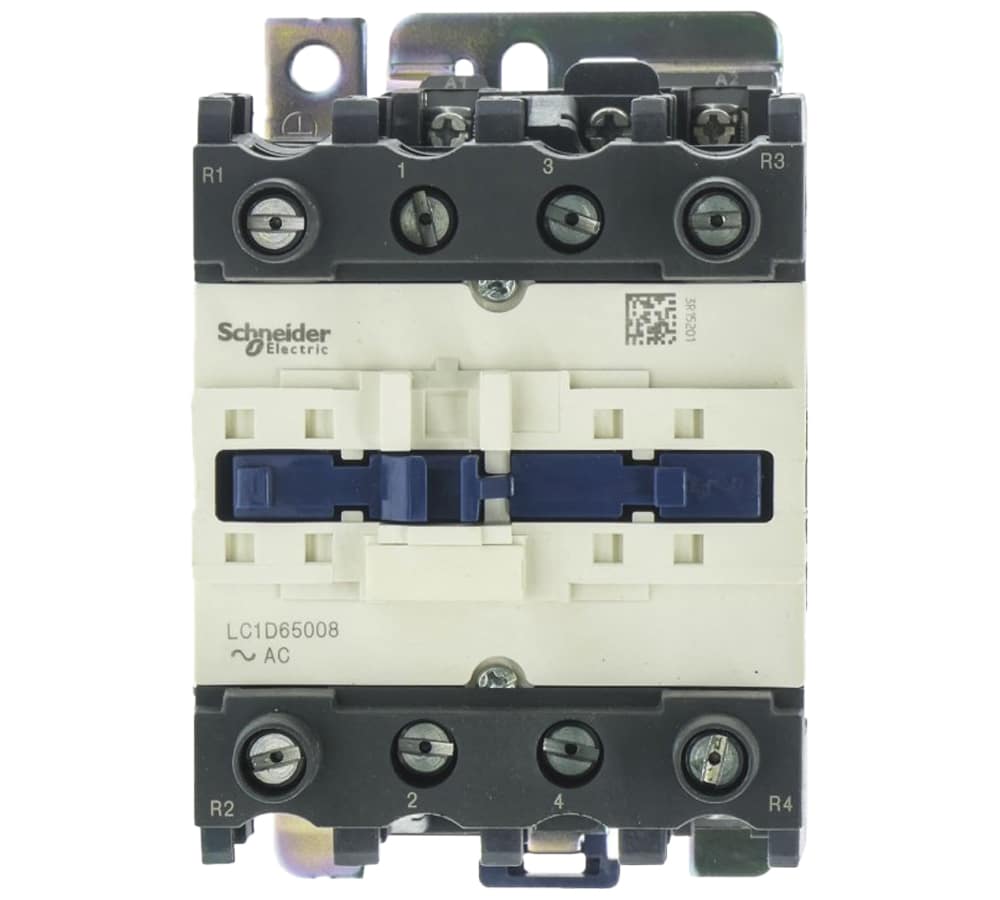

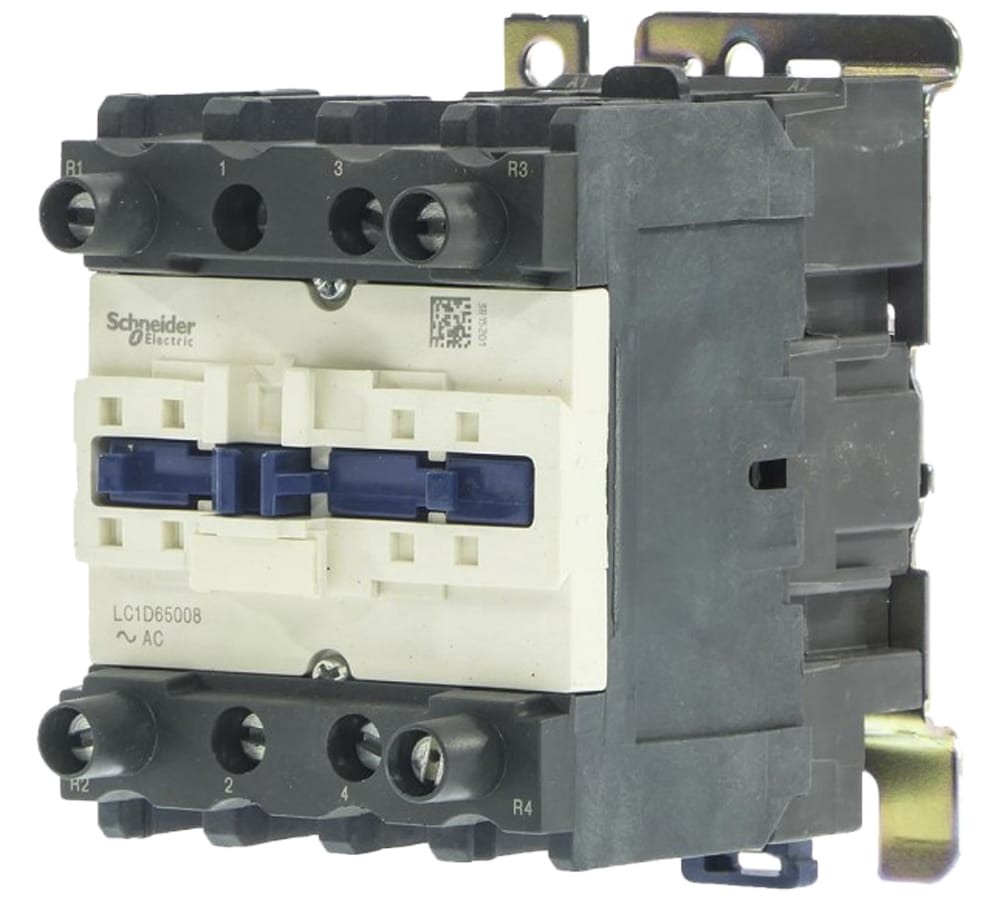

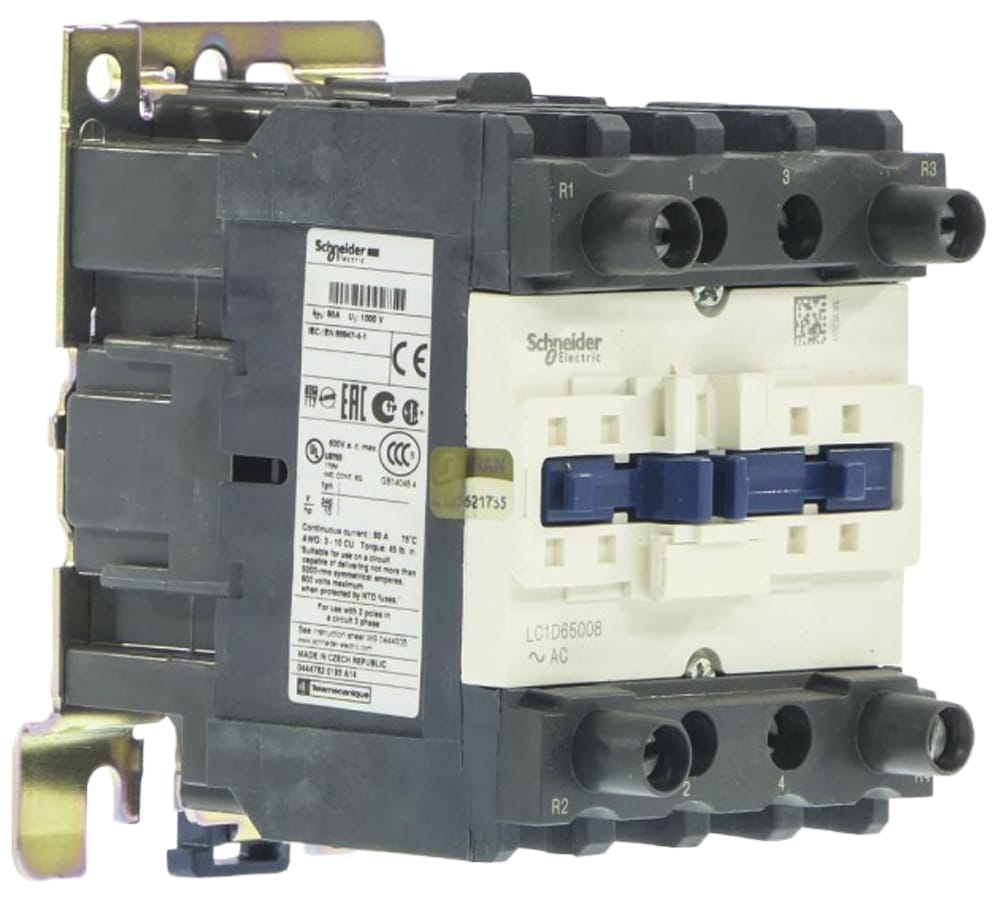

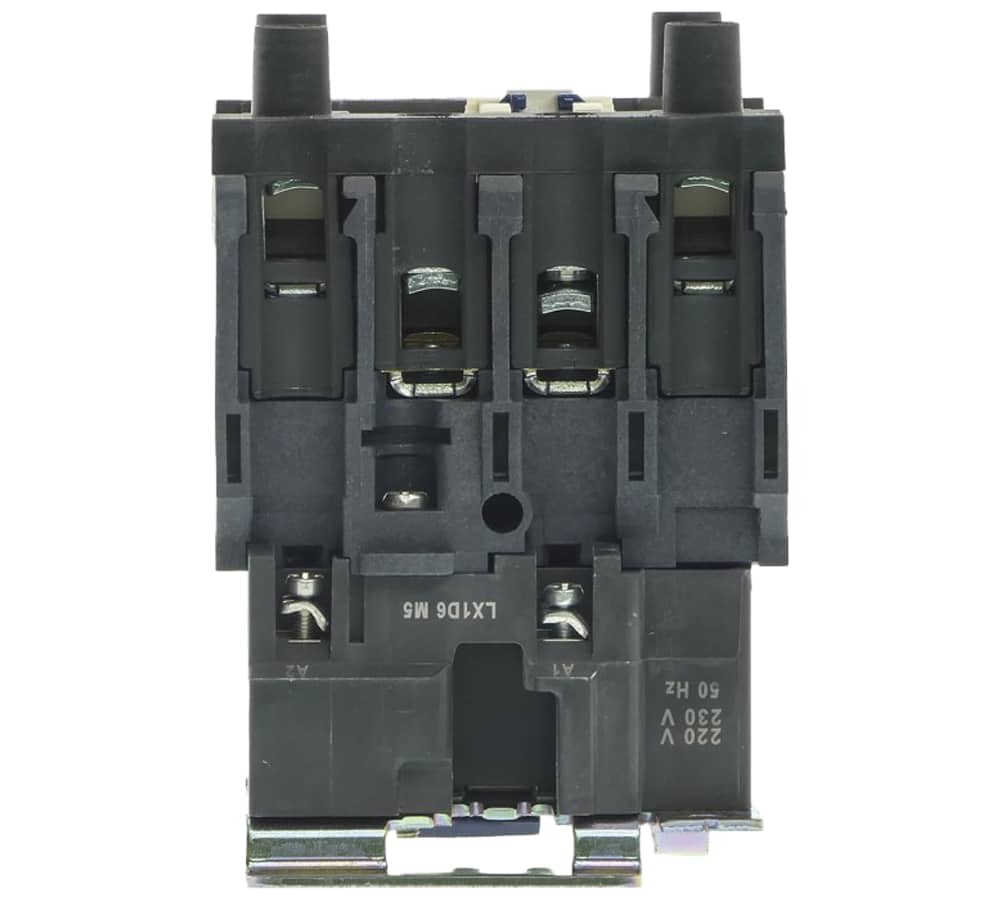

کنتاکتور LC1D65008M7 دارای 4 ترمینال ورودی با نام‌های R1 ،1 ،3 ،R3 و 4 ترمینال خروجی به سمت بار با نام‌های R2 ،2 ،4 ،R4 است که ترمینال‌های قدرت آن هستند. این کنتاکتور فاقد کنتاکت‌های کمکی برای مدار فرمان است.

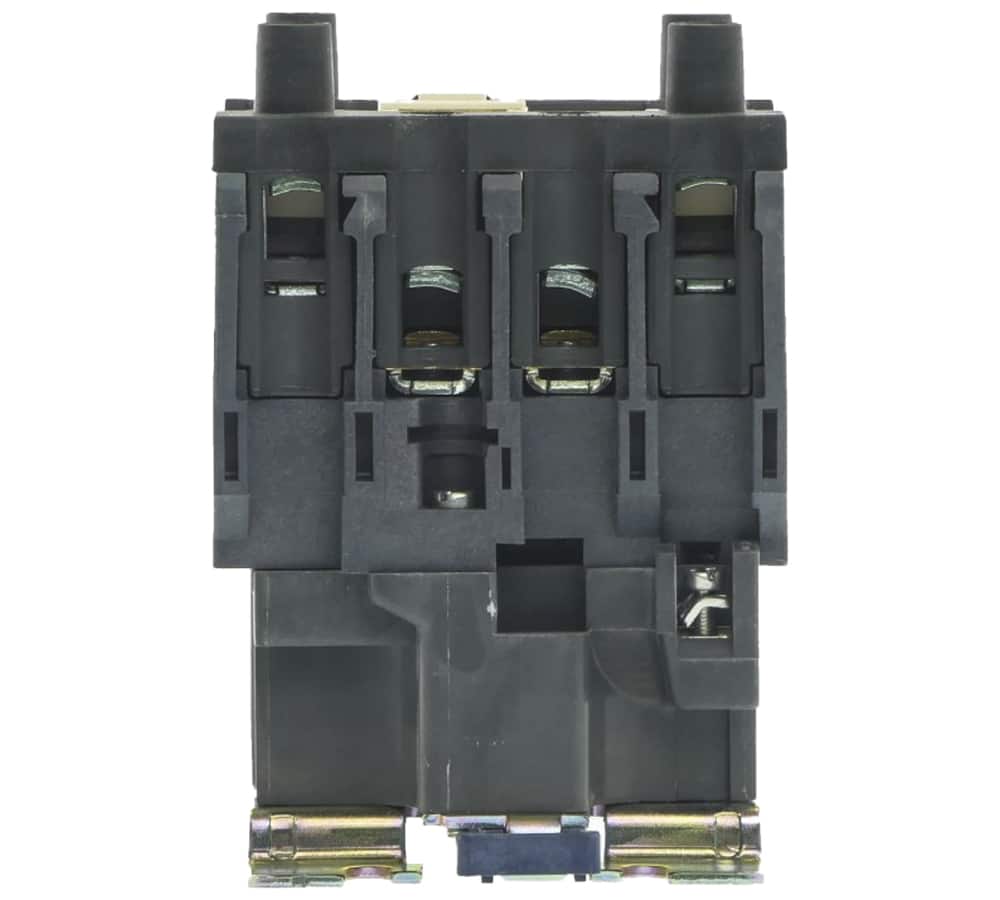

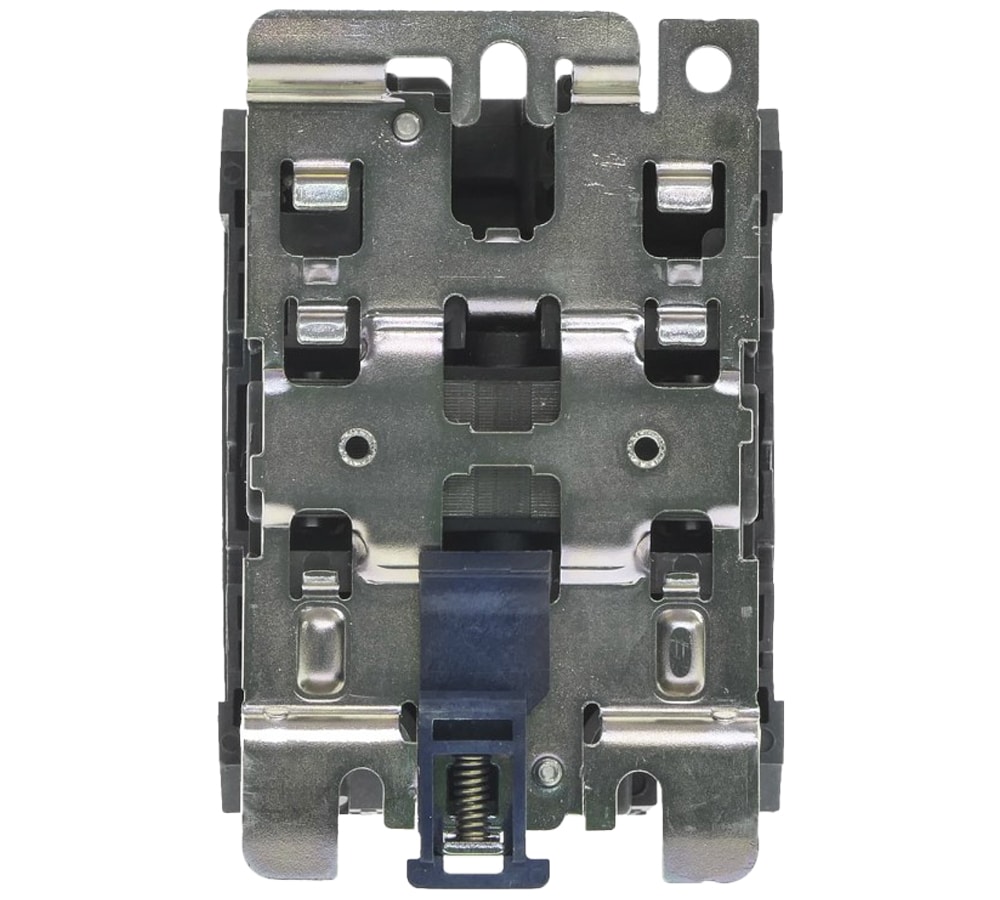

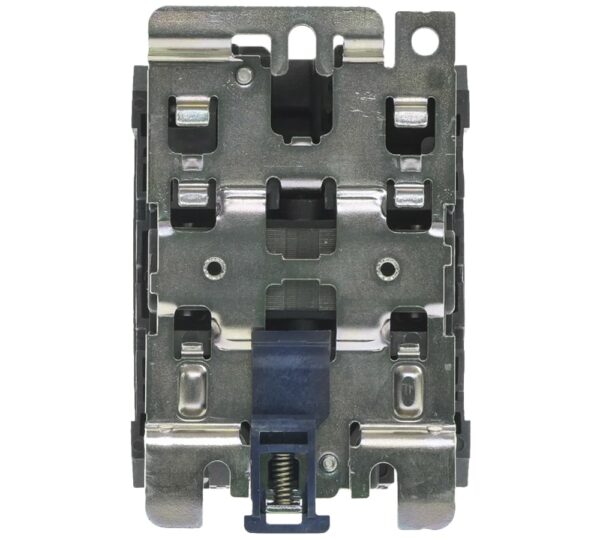

اتصال سیم‌ها به ترمینال‌ها از طریق پیچ‌ها انجام می‌شود. به عبارتی دیگر ترمینال‌های این کنتاکتور به صورت گیره پیچی چفت می‌شوند.

• مقاومت حرارتی

مقاومت حرارتی در مواقع آتش‌سوزی برای این کنتاکتور 850 درجه سانتی‌گراد تامین شده است.

• سیکل عملکرد و طول عمر

مدت زمان عملکرد کنتاکتور برای باز و بست کنتاکت‌ها متفاوت است. 4 تا 19 میلی‌ثانیه برای باز کردن و 12 تا 26 میلی‌ثانیه برای بستن کنتاکت‌ها به عنوان سیکل عملکرد این کنتاکتور معمول است.

طول عمر کنتاکتور LC1D65008M7 برابر 3600 سیکل/ساعت است.

دوام مکانیکی کنتاکتور LC1D65008M7 برابر 6,000,000 سیکل و دوام الکتریکی آن در شرایط جریان 80 آمپر و ولتاژ نامی و دسته AC-1 برابر 1,400,000 سیکل است.

• مشخصات حفاظتی

دمای هوای محیطی مجاز برای کنتاکتور LC1D65008M7 بین 40- درجه تا 70+ درجه سانتی‌گراد است.

کنتاکتور LC1D65008M7 کاور محافظ ندارد. با این وجود درجه حفاظتی آن برای جلوگیری از نفوذ ذرات همچنان رعایت شده است.

درجه حفاظت کنتاکتور LC1D65008M7 برای وجه جلو برابر IP20 تامین شده است.
