کنتاکت نشان دهنده خطا کلید حرارتی اشنایدر GVAD0101

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

کلید حرارتی

کلیدهای حرارتی نوعی از تجهیزات حفاظتی هستند که با نام کلید حفاظت موتور نیز شناخته شده و برای حفاظت در برابر اضافه جریان ناشی از اتصال کوتاه و اضافه بار برای تجهیزات موتوری به کار گرفته می‌شوند .
مکانیزم عملکرد این کلیدها بر اساس سنجش جریان حرارتی و جریان مغناطیسی بوده و در صورت افزایش هر یک از این پارامترها جریان را قطع خواهد کرد . این کلیدها که به عنوان کلیدهای حرارتی – مغناطیسی شناخته می‌شوند ، برای قطع و وصل مدار قدرت به کار می‌روند . به عبارتی دیگر می‌توان گفت این کلید دارای دو ویژگی کلیدهای مینیاتوری و بی‌متال است . از این رو برای حفاظت در برابر جریان اتصال کوتاه و اضافه بار مناسب است .

کنتاکت کمکی کلید حرارتی

کنتاکت کمکی کلید حرارتی از لوازم جانبی کلیدهای حرارتی هستند که امکان اتصال آن را به سایر دستگاه‌های نمایشی یا سیگنالی فراهم می‌کنند .

  • کاربردها و مکانیزم عملکرد

کاربرد این وسیله در اتصال به کلیدهای حرارتی برای مشخص کردن وضعیت کلید و نمایش آن از فاصله دور به واسطه سایر وسایل نمایشی و … است . با اتصال این وسیله به کلید حرارتی و تجهیزات نمایشی یا کامپیوتری ، تغییر حالت کلید حرارتی یعنی قطع و وصل آن از طریق سیگنال الکتریکی به تجهیزات نمایشی منتقل شده و به راحتی می‌توان از فاصله دور یا در مکان‌های غیر از اتاق تابلو برق وضعیت کلید حرارتی را مشاهده کرد . با قطع و وصل کلید حرارتی ، این کنتاکت نیز قطع و وصل شده و سیگنال را به تجهیزات دیگر منتقل می‌کند . این وسیله می‌تواند به تجهیزاتی مانند چراغ‌های سیگنال ، آژیرها ، آلارم‌های نمایشی و … و سایر تجهیزات اتوماسیون متصل شود .

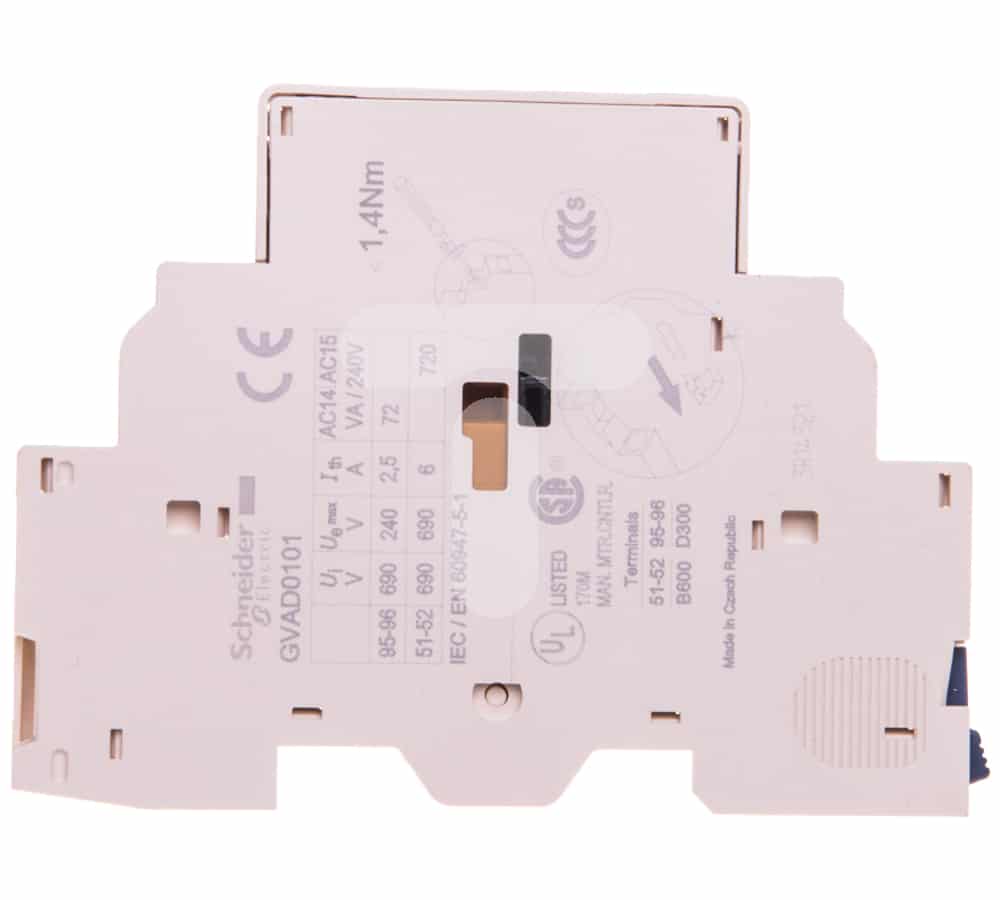

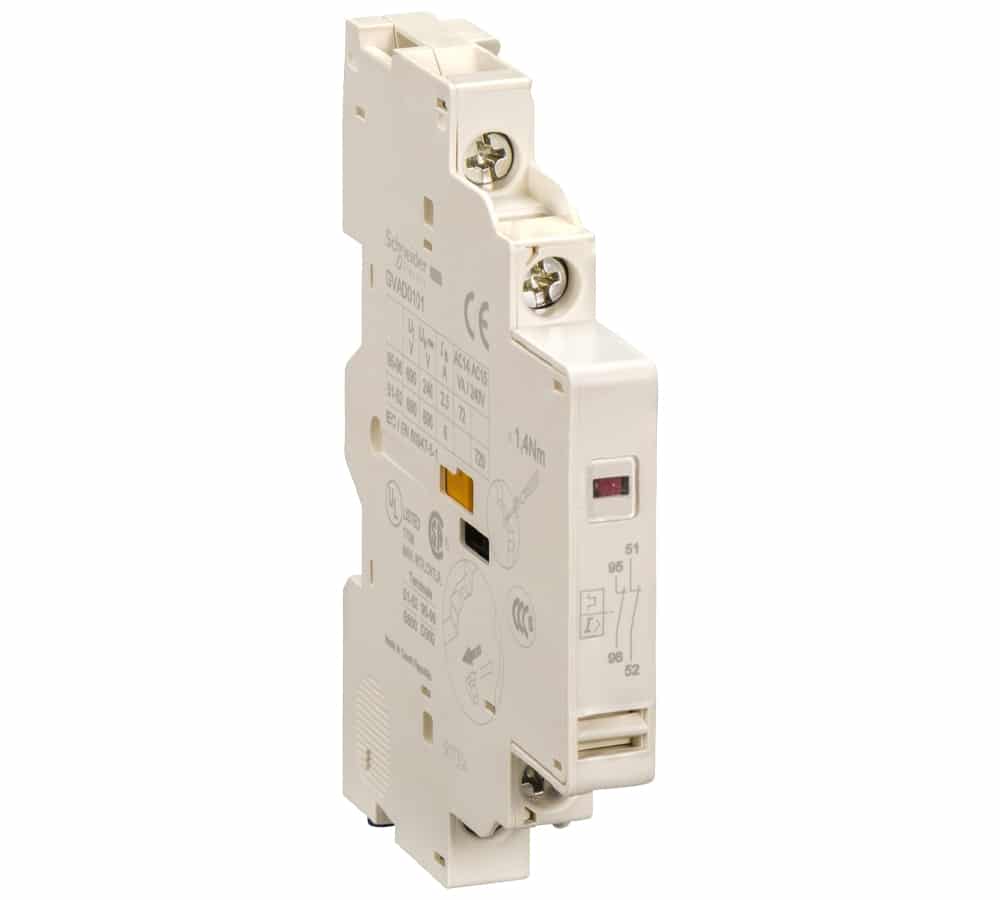

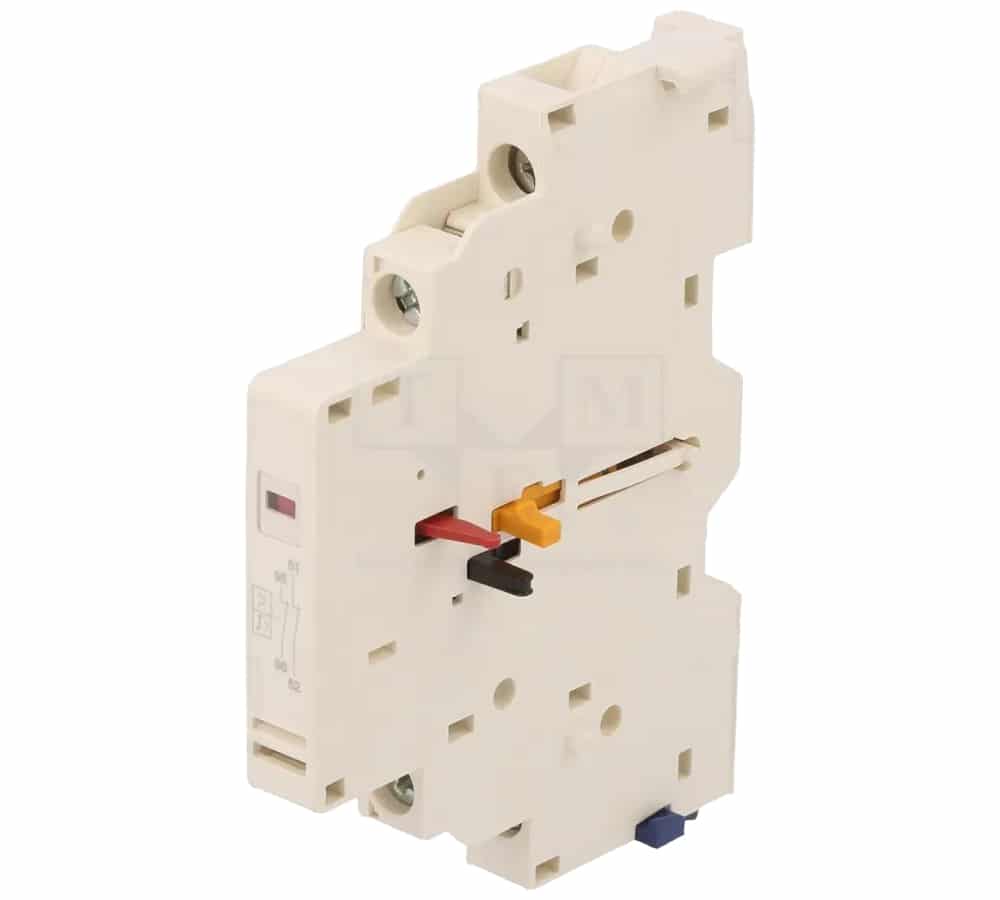

کنتاکت کلید حرارتی کد GVAD0101 که متشکل از دو کنتاکت نشان دهنده خطا و کنتاکت کمکی برای اتصال به سایر تجهیزات است ، از این دست لوازم جانبی است که برای اتصال به کلیدهای حرارتی سری GV2 و GV3 مورد استفاده قرار می‌گیرد .

کنتاکت‌های کد GVAD0101 به سمت کلید حرارتی نصب شده و در دو حالت باز و بسته قابل بهره‌برداری می‌باشد . این کنتاکت دارای یک کنتاکت بسته که برای نمایش خطا به کار می‌رود و نیز یک کنتاکت بسته برای اتصال به سایر تجهیزات است . این کنتاکت‌ها در رنج TeSys  و TeSys Deca تولید شده و قابل بهره‌برداری هستند .

این محصول با کلیدهای حرارتی سری GV2 و GV3 اعم از GV2ME ، GV2RT ، GV2L ، GV3P ، GV3L ، GV2LE و GV2P سازگار است .

  • مقادیر ولتاژ

ولتاژ عایقی نامی این کنتاکت‌های کمکی بر اساس استانداردهای مختلف دارای مقادیر متفاوتی است . طبق استاندارد UL 508 و CSA این مقدار برابر 300 ولت و طبق استاندارد IEC 60947-1 این کمیت برابر با 690 ولت است .

ولتاژ نامی برای کنتاکت کمکی GVAD0101 در برق متناوب (AC) از 48 ولت تا 690 ولت و برای برق مستقیم (DC) از 24 تا 240 ولت می‌باشد . ولتاژ حداقل سوئیچینگ نیز برای این کنتاکت برابر 17 ولت می‌باشد .

  • جریان

جریان حرارتی نیز برای این وسیله در هوای آزاد برای کنتاکت کمکی برابر 6 آمپر و برای کنتاکت سیگنال خطا برابر 2.5 آمپر است . علاوه بر این حداقل جریان سوئیچینگ این کنتاکت 5 میلی‌آمپر تعیین شده است .

  • سیکل عملکرد

دوام مکانیکی برای کنتاکت کد GVAD0101 برابر 100 هزار سیکل عنوان شده است . به این معنی که تا 100 هزار بار قطع و وصل بدون آسیب‌دیدگی قابل استفاده هستند .

  • توان عملیاتی

کنتاکت‌های اشنایدر کد GVAD0101 در توان‌های عملیاتی مختلف بر حسب ولتاژهای مختلف مورد استفاده قرار می‌گیرند . این مقادیر توان در واحد ولت‌آمپر از 36 تا 850 ولت‌آمپر در ولتاژ متناوب (AC) و در واحد وات از 9 تا 240 وات در ولتاژ مستقیم (DC) تعیین می‌شوند .
