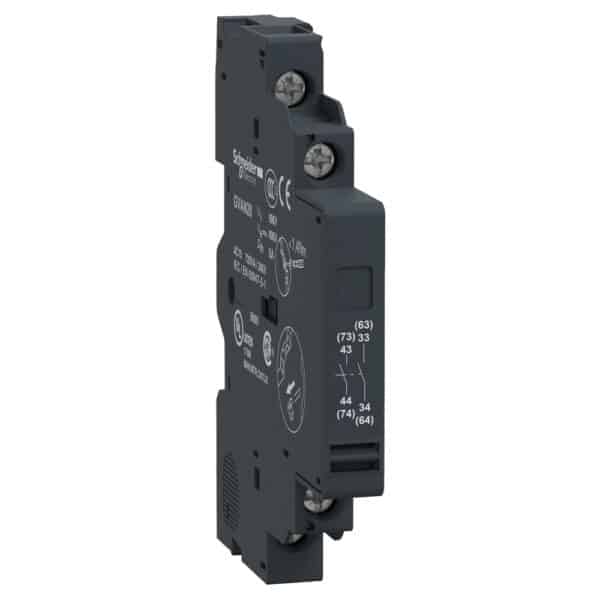

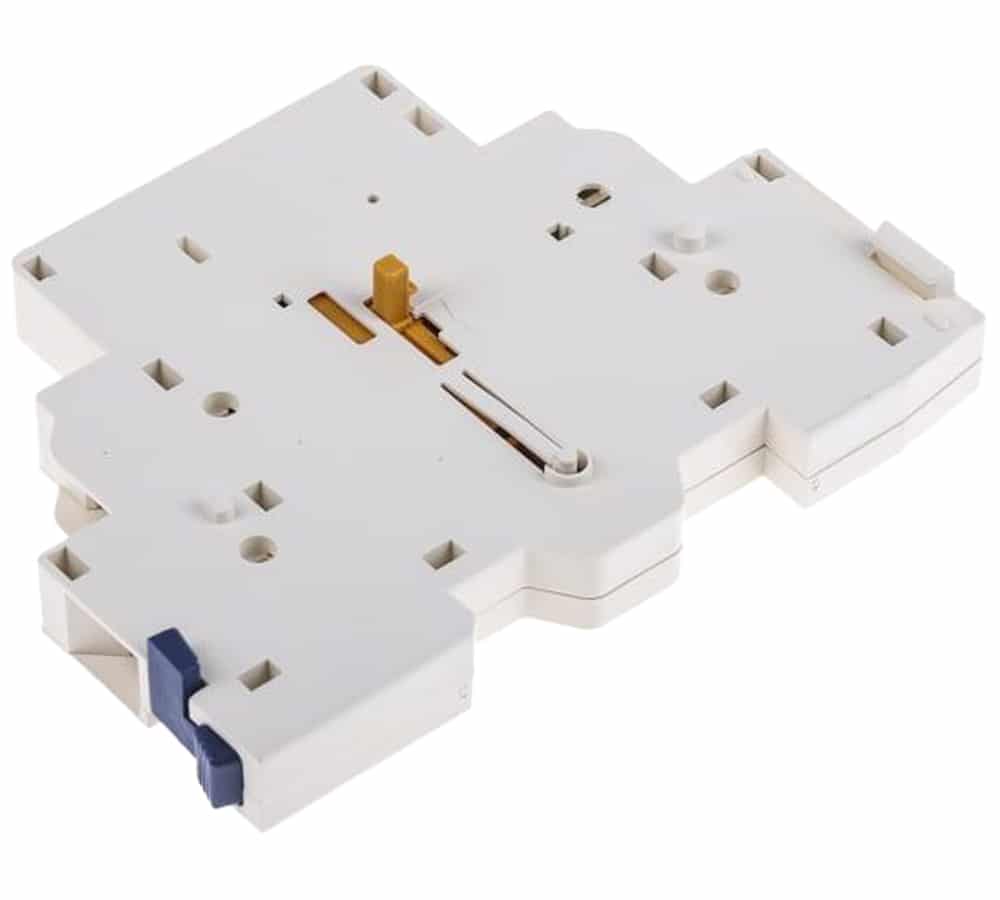

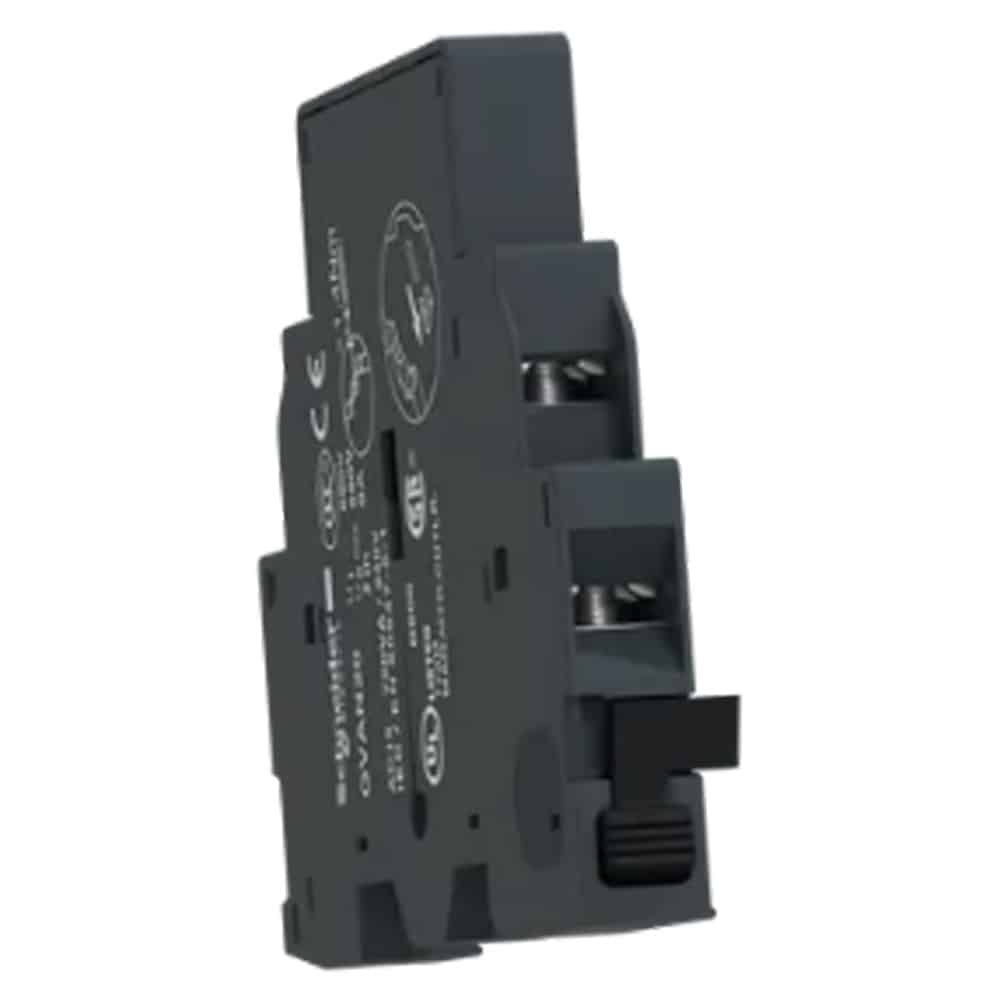

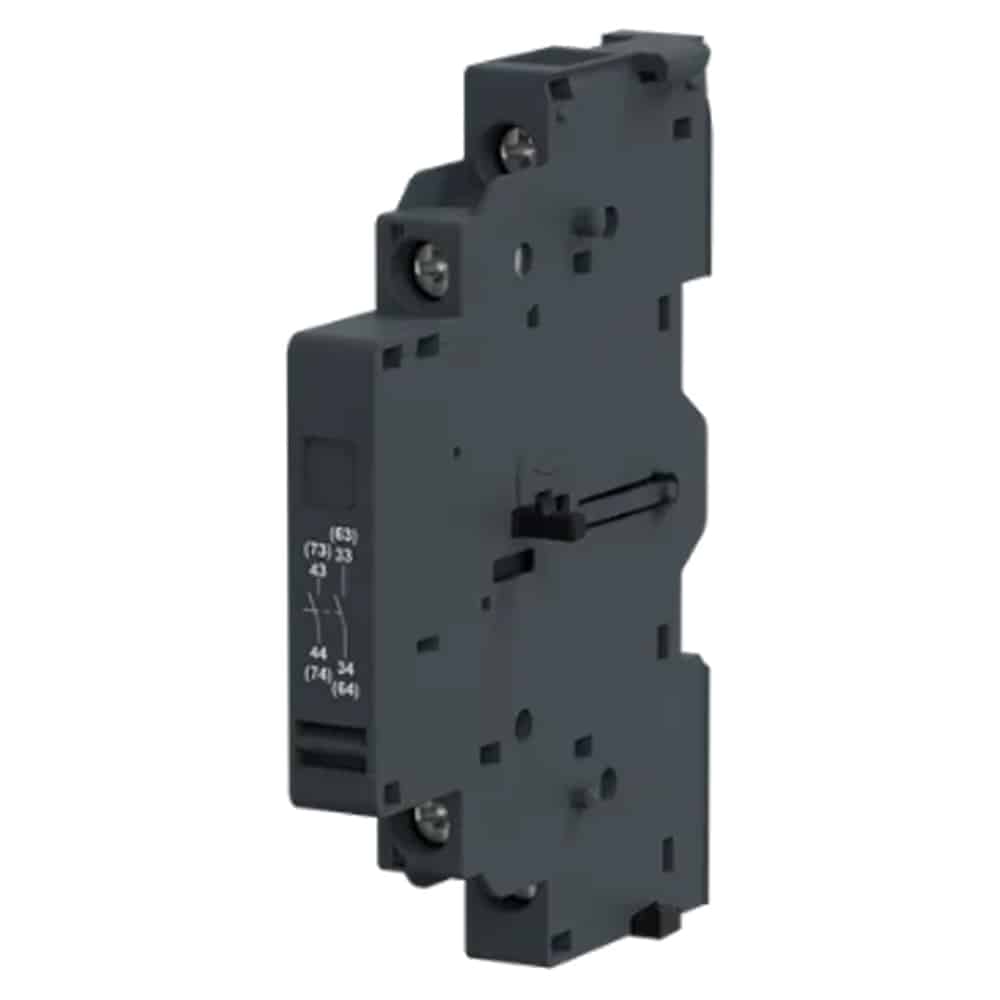

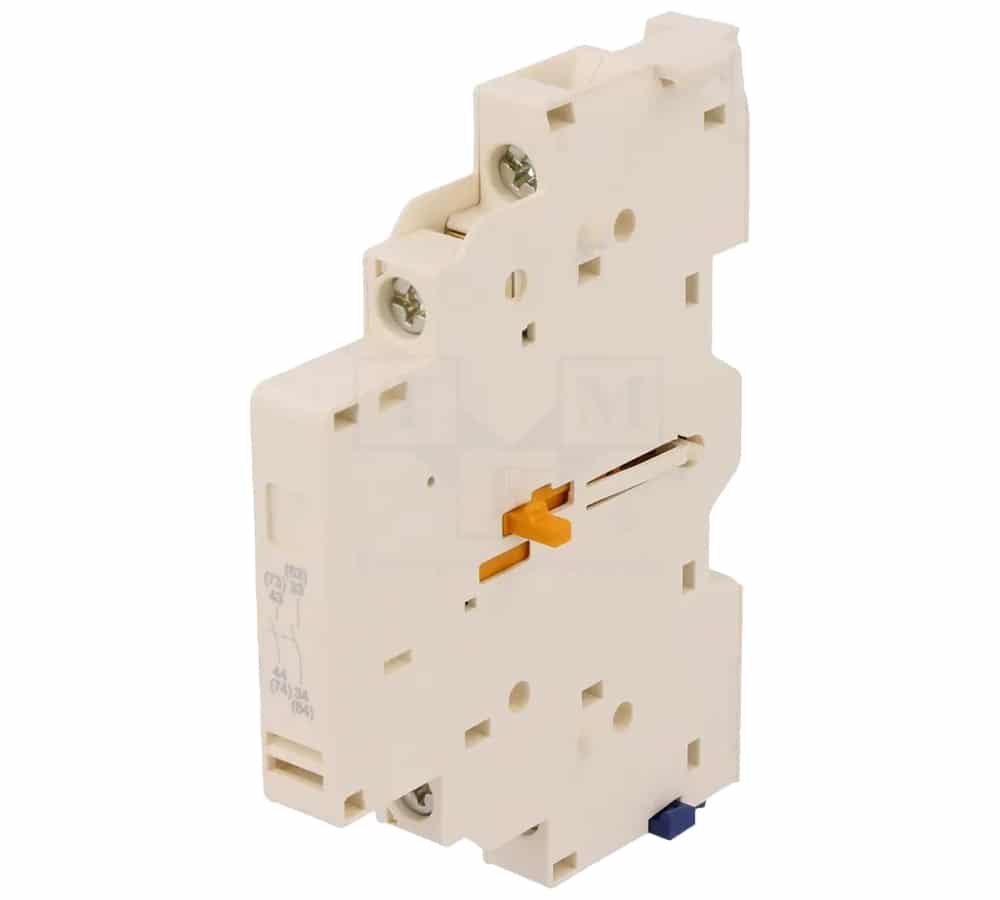

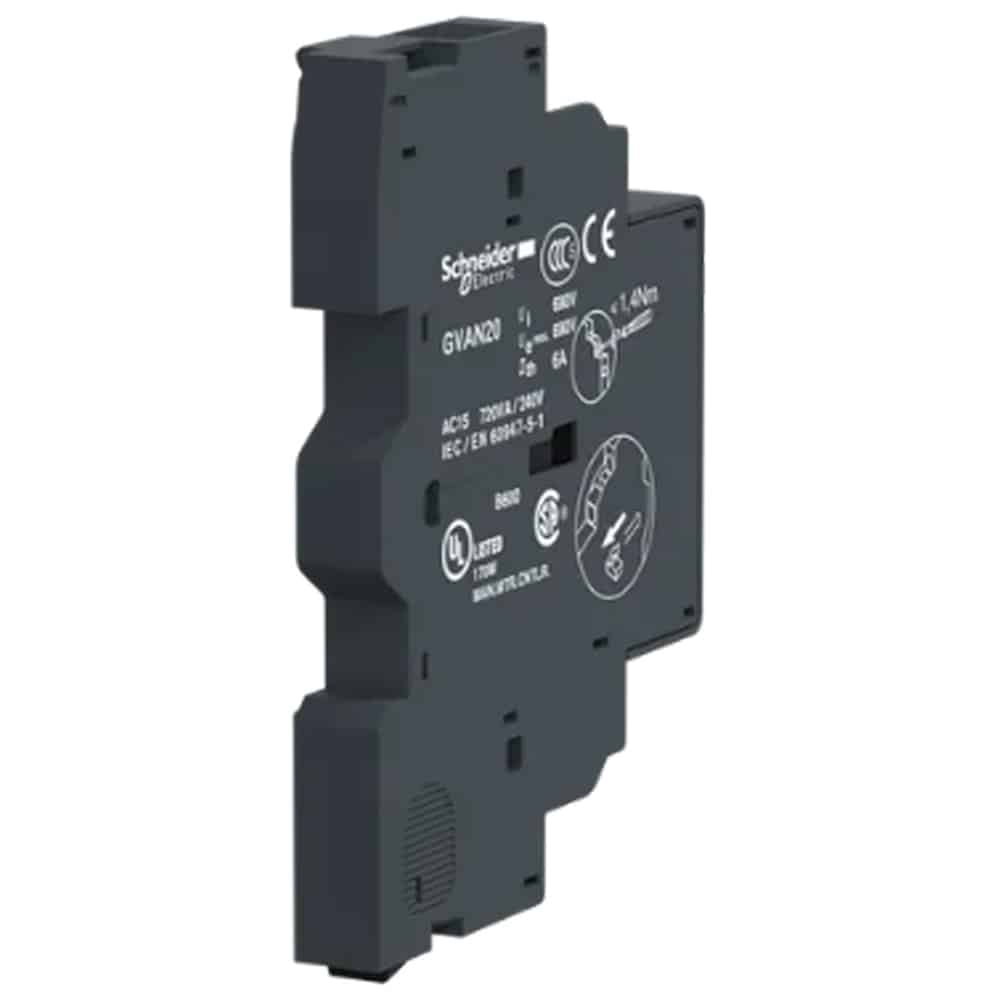

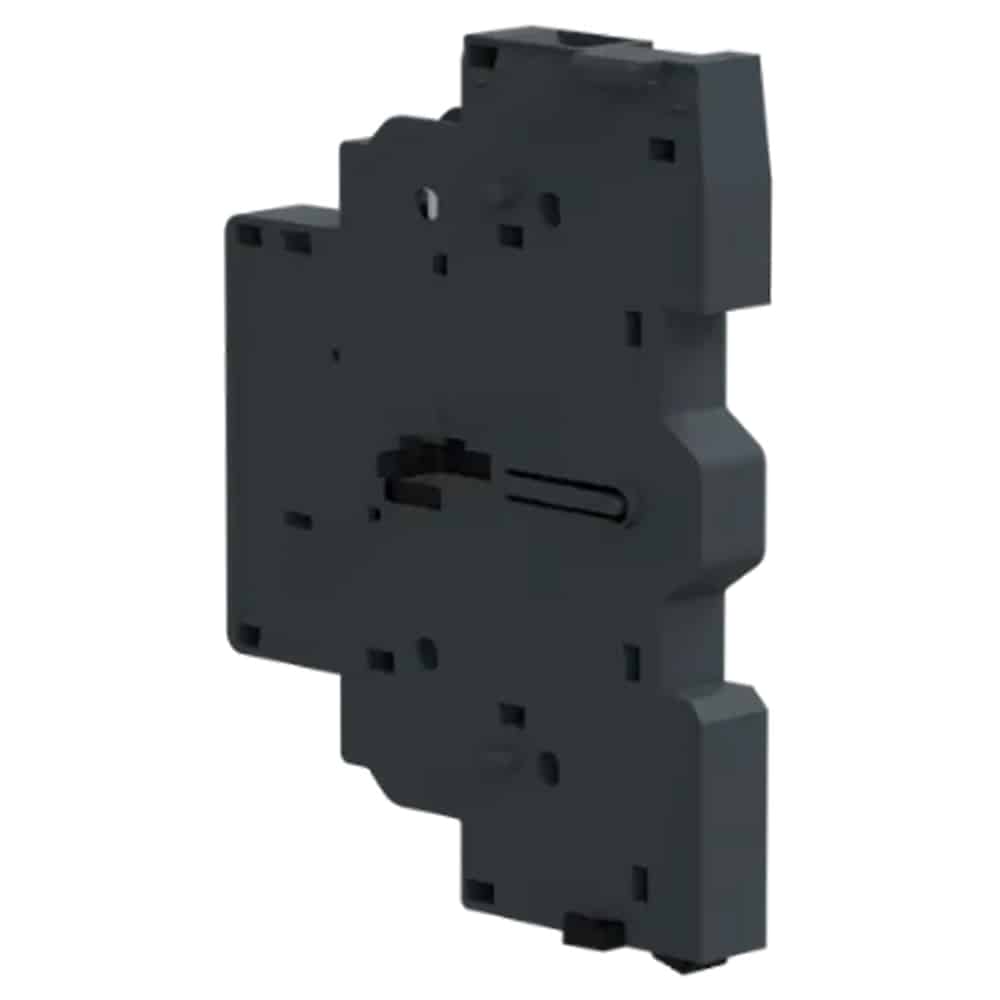

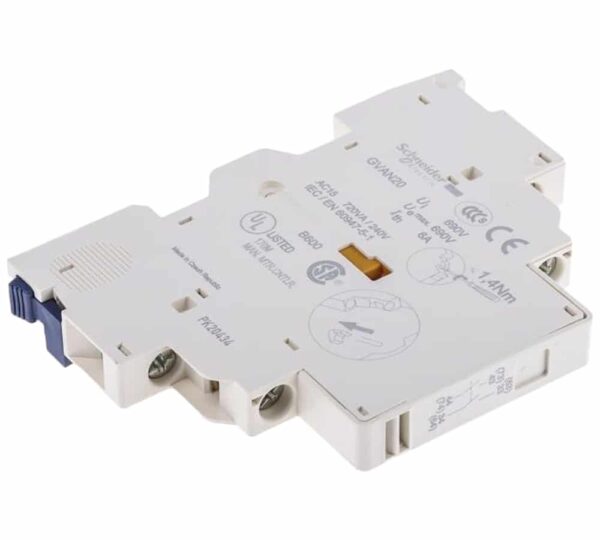

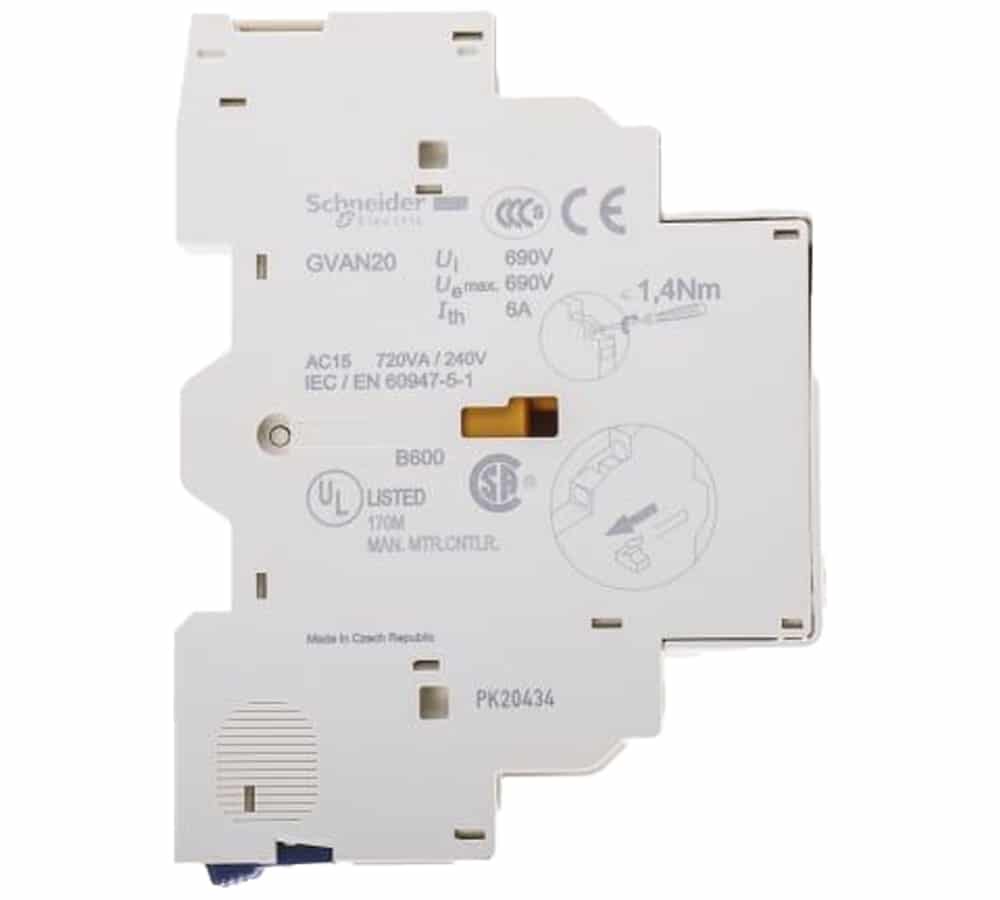

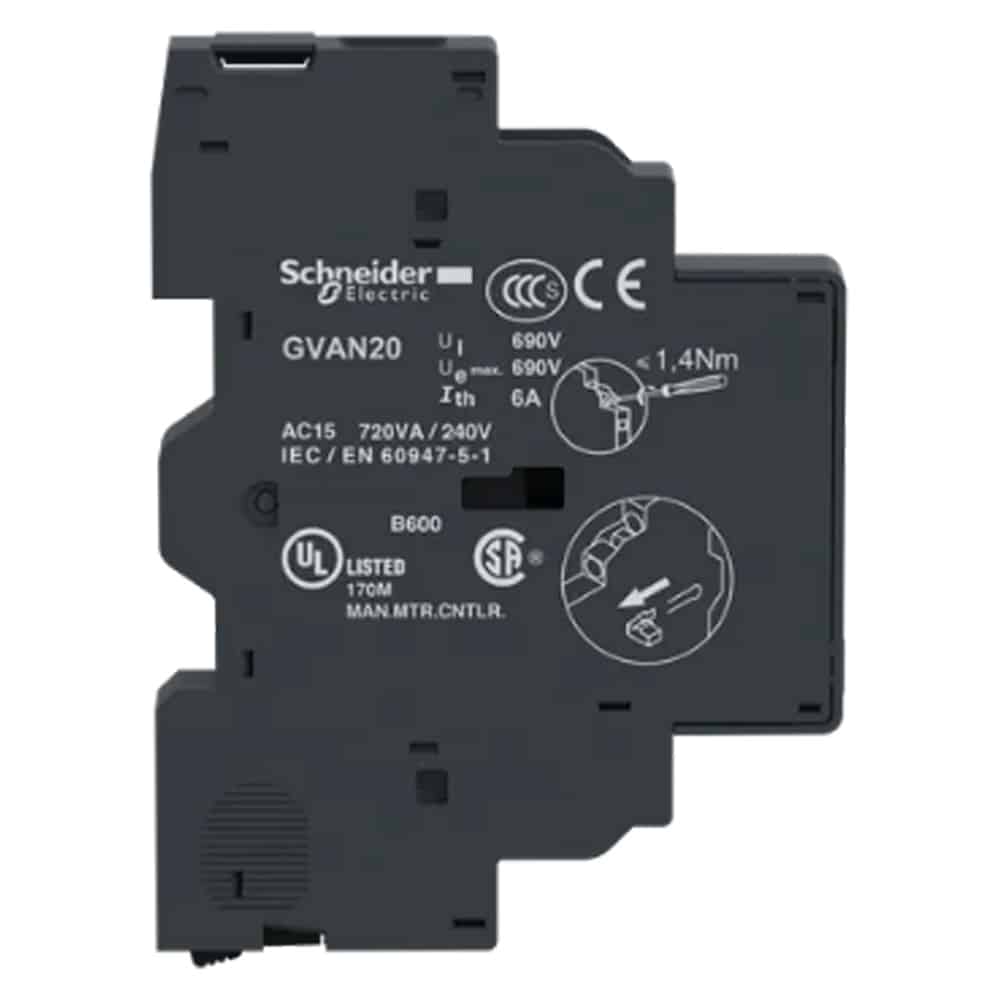

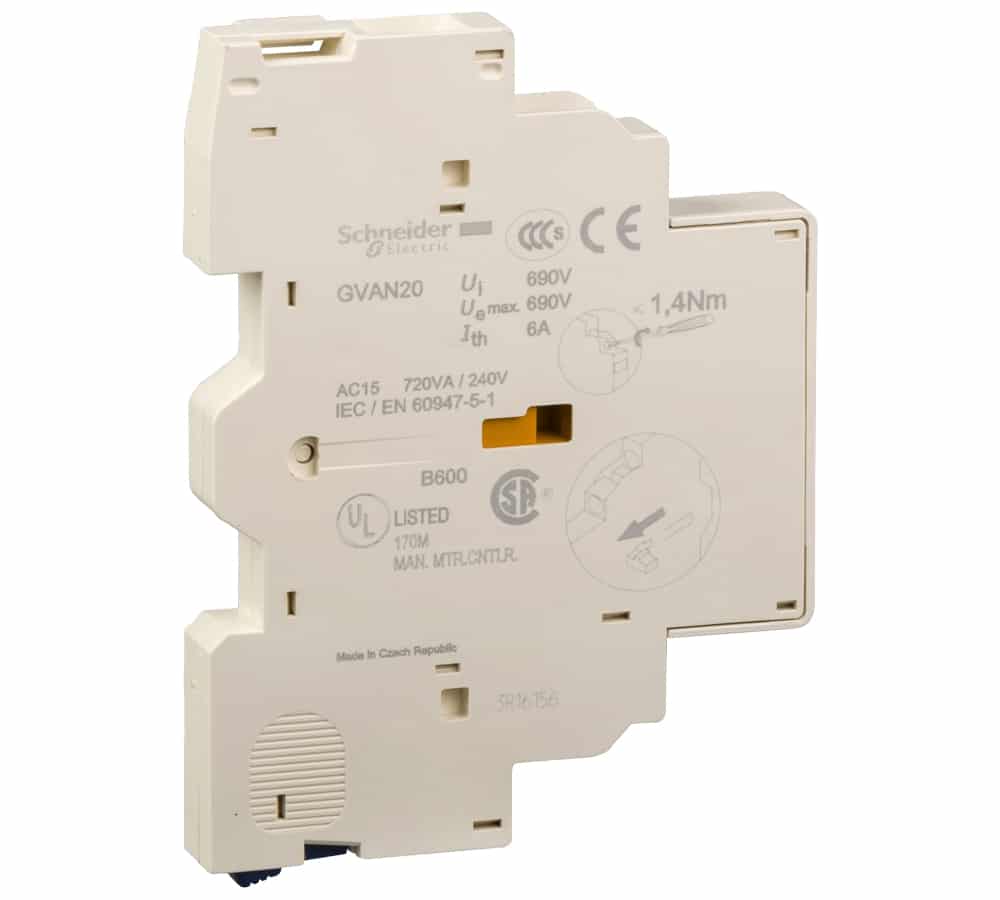

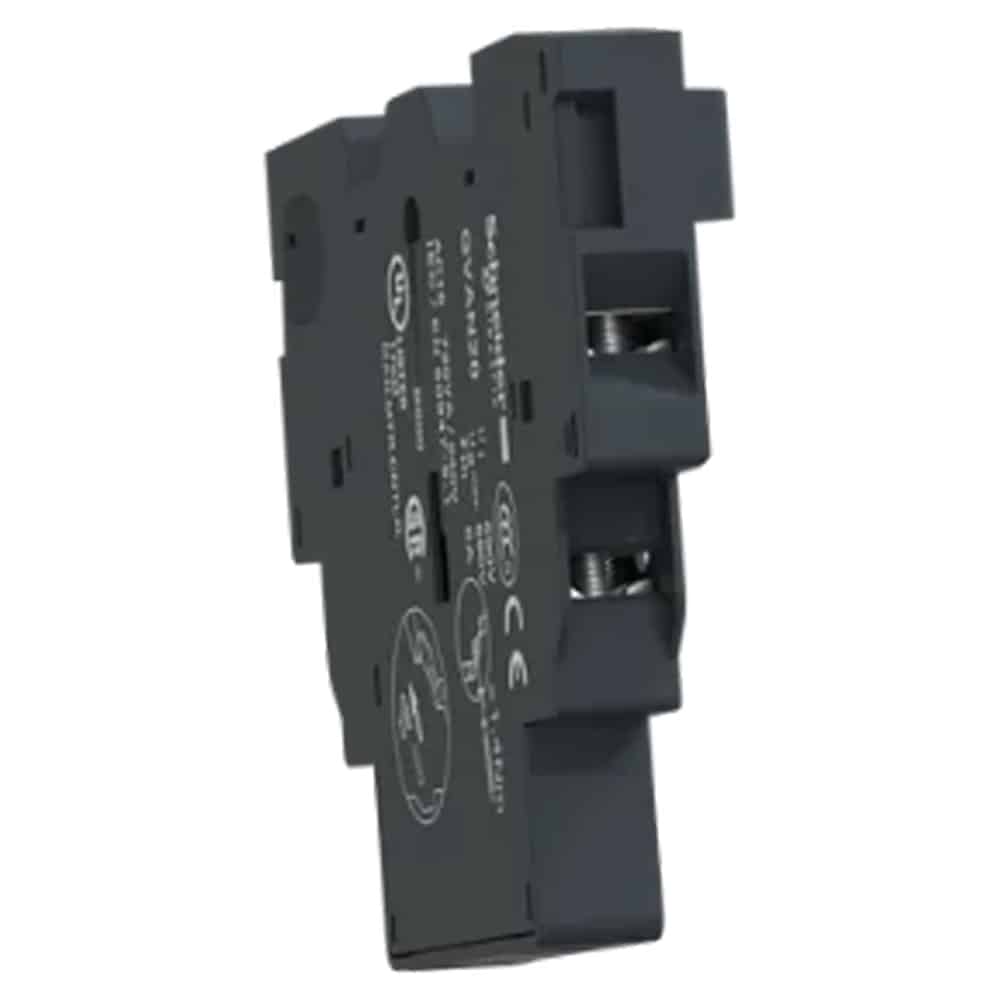

کنتاکت کمکی, 2NO مخصوص کلید حرارتی GV2 و GV3 برند اشنایدر الکتریک کد GVAN20

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400 ، قیمت نهایی را جویا شوید.

ارسال کالا به سراسر ایران در سریعترین زمان ممکن

این محصول اورجينال بوده و دارایی گارانتی سلامت فیزیکی و اصالت کالاست

نقد و بررسی‌ها

هیچ دیدگاهی برای این محصول نوشته نشده است.

اولین کسی باشید که دیدگاهی می نویسد “کنتاکت کمکی, 2NO مخصوص کلید حرارتی GV2 و GV3 برند اشنایدر الکتریک کد GVAN20”

کلید حرارتی

کلیدهای حرارتی نوعی از تجهیزات حفاظتی هستند که با نام کلید حفاظت موتور نیز شناخته شده و برای حفاظت در برابر اضافه جریان ناشی از اتصال کوتاه و اضافه بار برای تجهیزات موتوری به کار گرفته می‌شوند .
مکانیزم عملکرد این کلیدها بر اساس سنجش جریان حرارتی و جریان مغناطیسی بوده و در صورت افزایش هر یک از این پارامترها جریان را قطع خواهد کرد . این کلیدها که به عنوان کلیدهای حرارتی – مغناطیسی شناخته می‌شوند ، برای قطع و وصل مدار قدرت به کار می‌روند . به عبارتی دیگر می‌توان گفت این کلید دارای دو ویژگی کلیدهای مینیاتوری و بی‌متال است . از این رو برای حفاظت در برابر جریان اتصال کوتاه و اضافه بار مناسب است .

کنتاکت کمکی کلید حرارتی

کنتاکت کمکی کلید حرارتی از لوازم جانبی کلیدهای حرارتی هستند که امکان اتصال آن را به سایر دستگاه‌های نمایشی یا سیگنالی فراهم می‌کنند .

  • کاربردها و مکانیزم عملکرد

کاربرد این وسیله در اتصال به کلیدهای حرارتی برای مشخص کردن وضعیت کلید و نمایش آن از فاصله دور به واسطه سایر وسایل نمایشی و … است . با اتصال این وسیله به کلید حرارتی و تجهیزات نمایشی یا کامپیوتری ، تغییر حالت کلید حرارتی یعنی قطع و وصل آن از طریق سیگنال الکتریکی به تجهیزات نمایشی منتقل شده و به راحتی می‌توان از فاصله دور یا در مکان‌های غیر از اتاق تابلو برق ، وضعیت کلید حرارتی را مشاهده کرد . با قطع و وصل کلید حرارتی ، این کنتاکت نیز قطع و وصل شده و سیگنال را به تجهیزات دیگر منتقل می‌کند . این وسیله می‌تواند به تجهیزاتی مانند چراغ‌های سیگنال ، آژیرها ، آلارم‌های نمایشی و … و سایر تجهیزات اتوماسیون متصل شود .

کنتاکت کمکی کلید حرارتی کد GVAN20 از این دست لوازم جانبی است که برای اتصال کلیدهای حرارتی سری GV2 و GV3 به تجهیزات دیگر مورد استفاده قرار می‌گیرد . کنتاکت‌های کمکی کد GVAN20 به چپ کلید حرارتی نصب شده و در دو حالت باز قابل بهره‌برداری می‌باشد . این کنتاکت‌ها در رنج TeSys  و TeSys Deca تولید شده و قابل بهره‌برداری هستند .

این محصول با کلیه کلیدهای حرارتی سری GV2 و GV3 اعم از GV2ME ، GV2RT ، GV2L ، GV3P ، GV3L ، GV2LE و GV2P سازگار است .

  • مقادیر ولتاژ

ولتاژ عایقی نامی این کنتاکت‌های کمکی بر اساس استانداردهای مختلف دارای مقادیر متفاوتی است . طبق استاندارد UL 508 و CSA این مقدار برابر 600 ولت و طبق استاندارد IEC 60947-1 این کمیت برابر با 690 ولت است . ولتاژ نامی برای کنتاکت کمکی GVAN20 در برق متناوب (AC) از 48 ولت تا 690 ولت و برای برق مستقیم (DC) از 24 تا 240 ولت می‌باشد . ولتاژ حداقل سوئیچینگ نیز برای این کنتاکت برابر 17 ولت می‌باشد .

  • جریان

جریان حرارتی نیز برای این وسیله در هوای آزاد برابر 6 آمپر است . علاوه بر این حداقل جریان سوئیچینگ این کنتاکت 5 میلی‌آمپر تعیین شده است .

  • سیکل عملکرد

دوام مکانیکی برای کنتاکت کمکی کد GVAN20 برابر 100 هزار سیکل عنوان شده است . به این معنی که تا 100 هزار بار قطع و وصل بدون آسیب‌دیدگی قابل استفاده هستند .

  • توان عملیاتی

کنتاکت‌های کمکی اشنایدر کد GVAN20 در توان‌های عملیاتی مختلف بر حسب ولتاژهای مختلف مورد استفاده قرار می‌گیرند . این مقادیر توان در واحد ولت‌آمپر از 300 تا 850 ولت‌آمپر و در واحد وات از 120 تا 240 وات تعیین می‌شوند .
