کنتاکت کمکی 1NO تک سرعته کلید جرثقیل برند اشنایدر الکتریک کد ZB2BE101 single 1NO contact block ZB2BE101 SCHNEIDER ELECTRIC

کنتاکت‌های کمکی از جمله وسیله‌های کارآمد در سیستم‌ها و مدارهای الکتریکی و به طور کلی در صنعت برق هستند . طراحی چنین وسیله‌هایی باعث سرعت عملکرد تجهیزات و دستگاه‌ها و همچنین بالا رفتن کارایی آن‌ها شده است . هدف از به کارگیری کنتاکت‌های کمکی در صنعت برق ایجاد قابلیت صدور فرمان‌های اضافی در تجهیزات است که علاوه بر افزایش کارایی تجهیزات ، منجر به کاهش هزینه‌ها نیز خواهد شد . کنتاکت‌های کمکی کلیدهای جرثقیل نیز برای صدور فرمان‌های اضافی برای کنترل حرکت جرثقیل بسیار کارآمد بوده و مورد استفاده قرار می‌گیرند . این کنتاکت‌ها بسته به نوع موتور جرثقیل ، سرعت‌های ثابت یا متغیر و نوع کلید جرثقیل دارای انواع مختلفی هستند که بسته به نیاز و موارد گفته شده می‌توانند به صورت کنتاکت باز ، بسته و یا مجموعه شامل کنتاکت باز و بسته مورد استفاده قرار بگیرند .

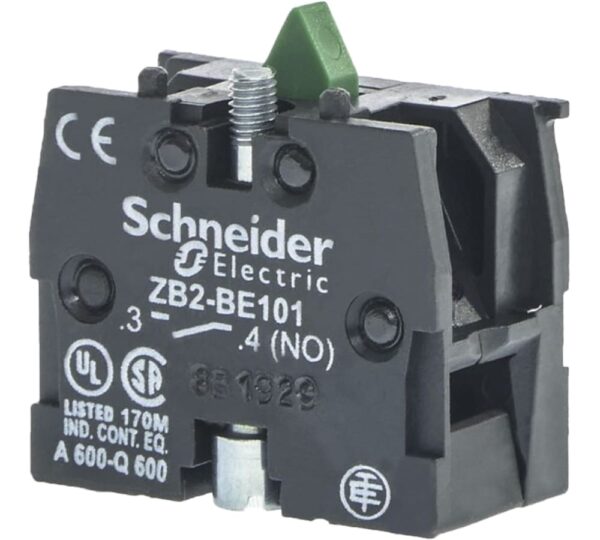

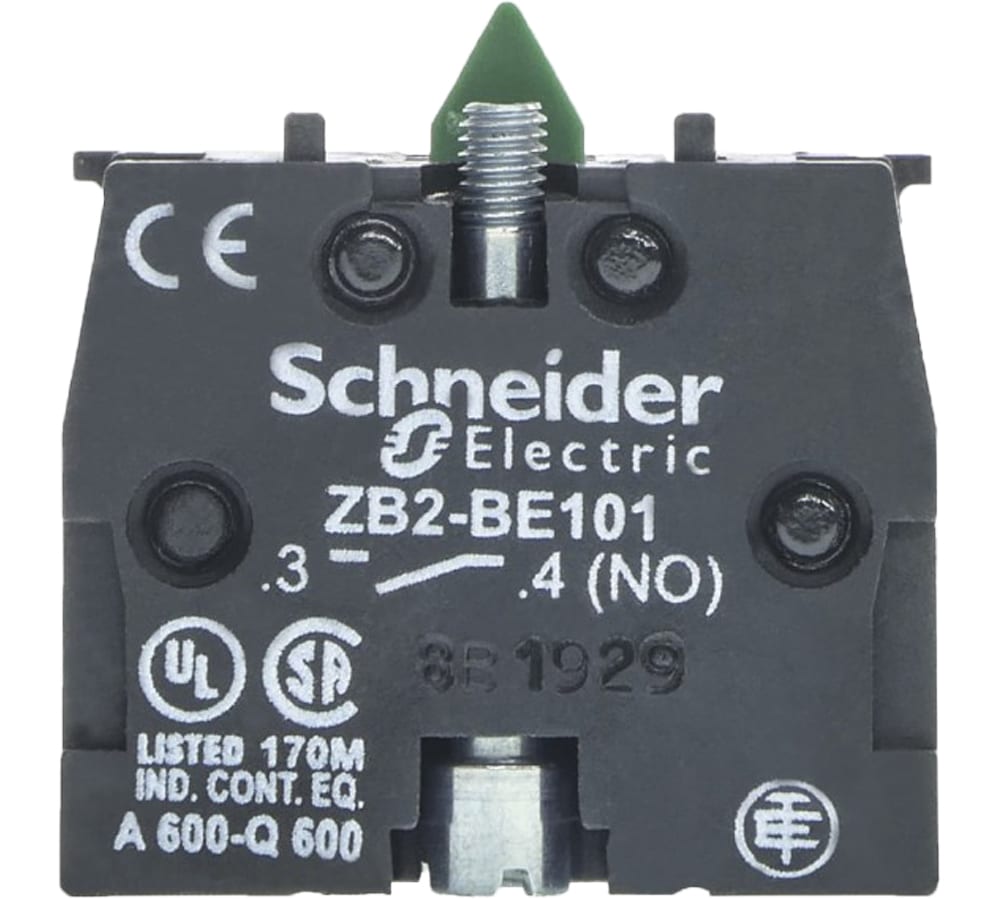

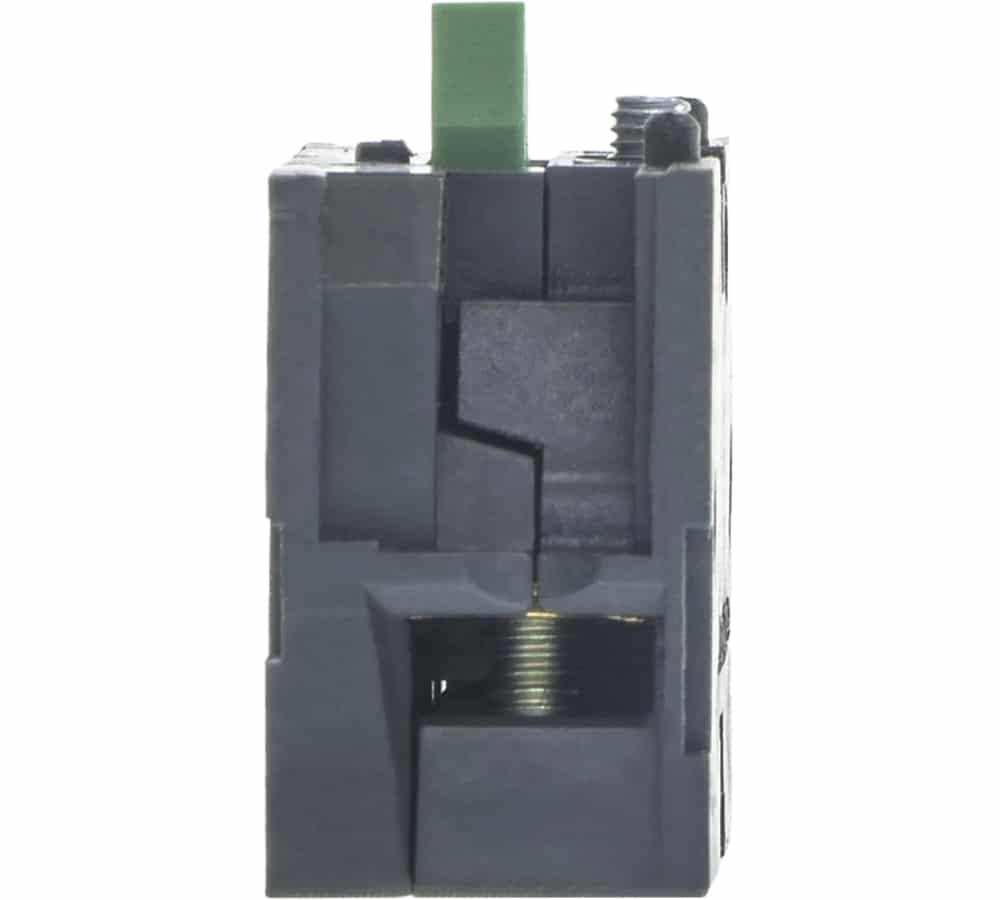

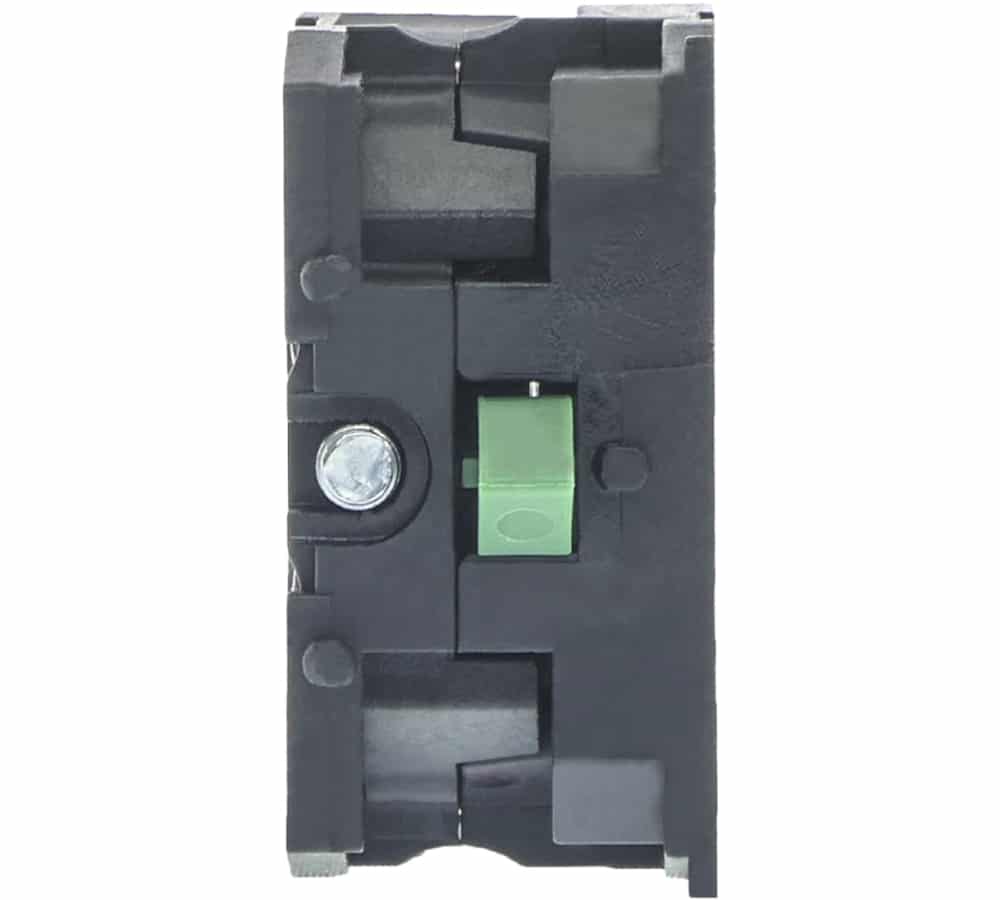

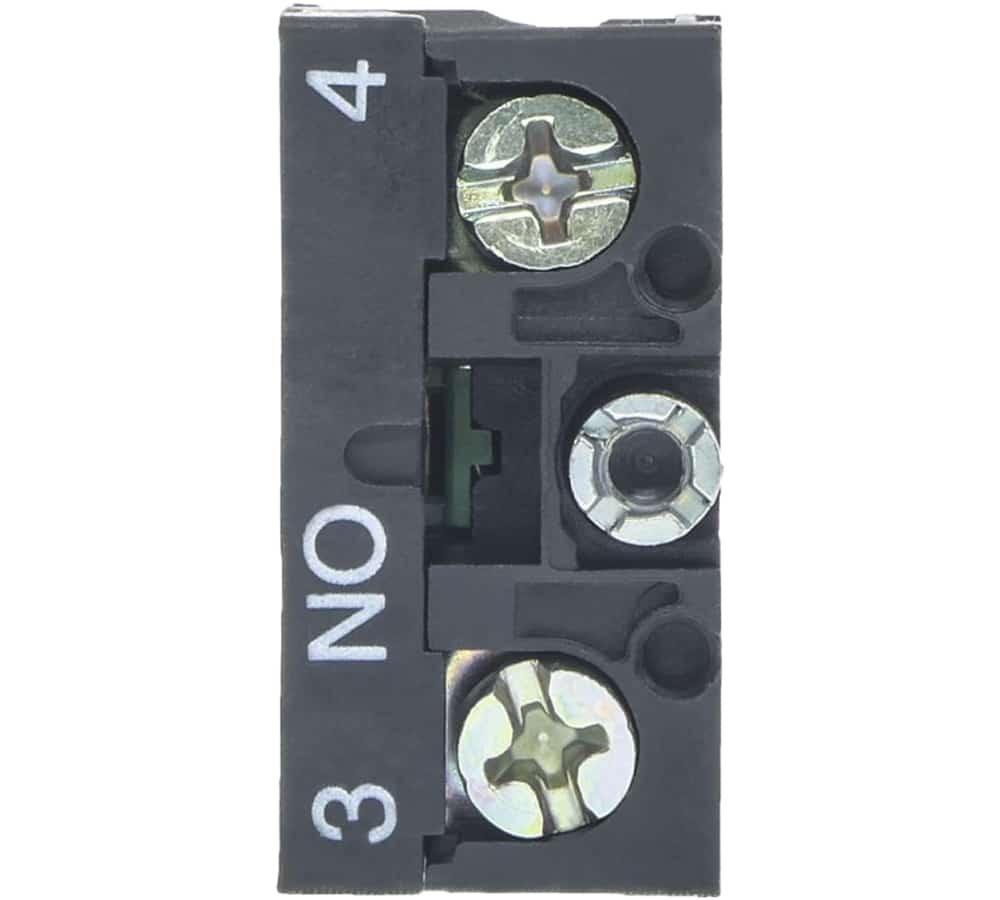

کنتاکت کمکی کلید جرثقیل کد ZB2BE101 یک بلوک کنتاکت شامل یک جفت کنتاکت باز (NO : Normally Open) است که به صورت اضافی و توسط اتصال پیچی به کلید جرثقیل وصل می‌شود . از این رو به راحتی قابل جدا شدن و تعویض یا تعمیر می‌باشد. کنتاکت باز در این بلوک کنتاکت با شماره 3 و 4 مشخص شده است که جهت وصل برق ورودی مدار فرمان مورد استفاده قرار می‌گیرد . این نوع کنتاکت کمکی که مناسب کلیدهای جرثقیل تک‌سرعته می‌باشد با توجه به این که کنتاکت باز است ، برای به کار گیری به عنوان کلید استارت موتور جرثقیل یا تغییر جهت آن طراحی شده است . این کنتاکت در رده پوش باتن‌های XB4 و XB5 قابل وصل و استفاده می‌باشد . این بلوک کنتاکت‌ها در توان‌های بالا به عنوان سوئیچ‌ها توان بالا به کار گرفته می‌شوند .

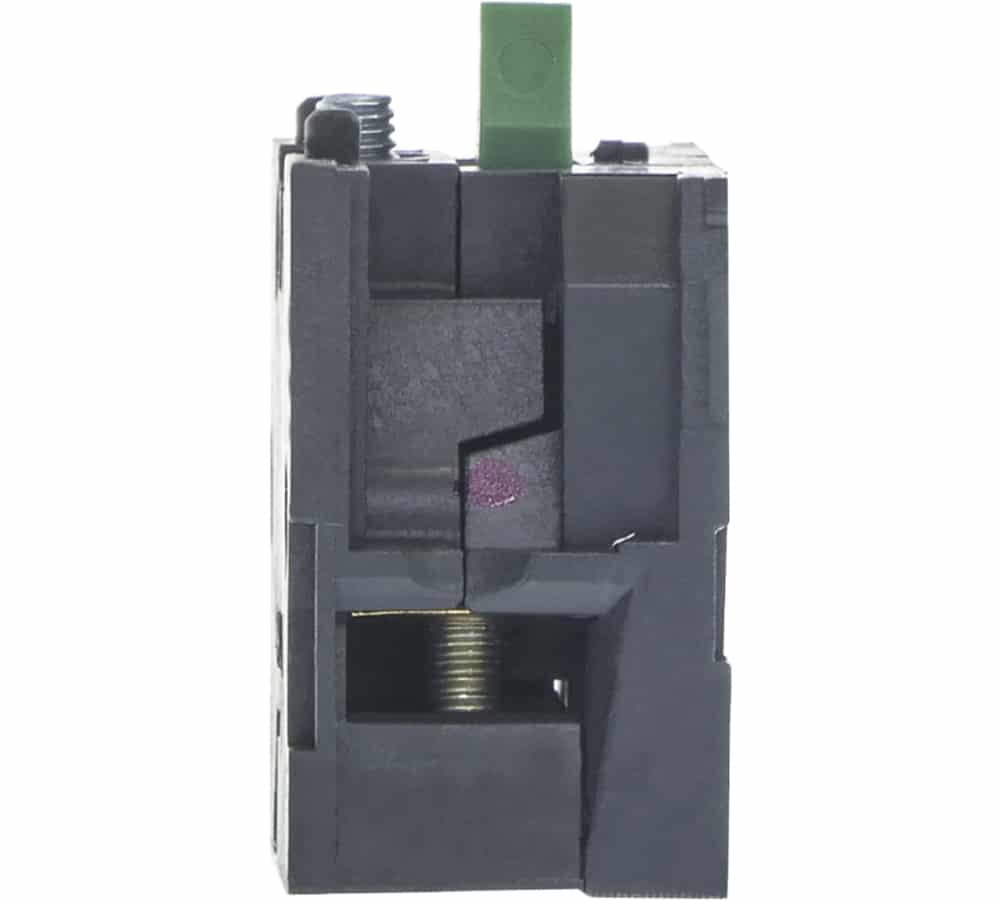

مکانیزم عملکرد این کنتاکت به صورت فشاری بوده و دارای حالت برگشت‌پذیری می‌باشد . در واقع با فشردن پوش باتن متصل به این کنتاکت ، عمل وصل مدار انجام می‌شود . عملکرد این نوع کنتاکت به صورت آرام می‌باشد . ترمینال‌های این بلوک کنتاکت که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند . این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده هستند . اندازه ترمینال‌هایی که برای اتصال سیم بدون سرسیم یا با سرسیم مورد استفاده قرار می‌گیرند می‌تواند از 1×2.5 میلی‌متر تا 2×1.5 باشد .

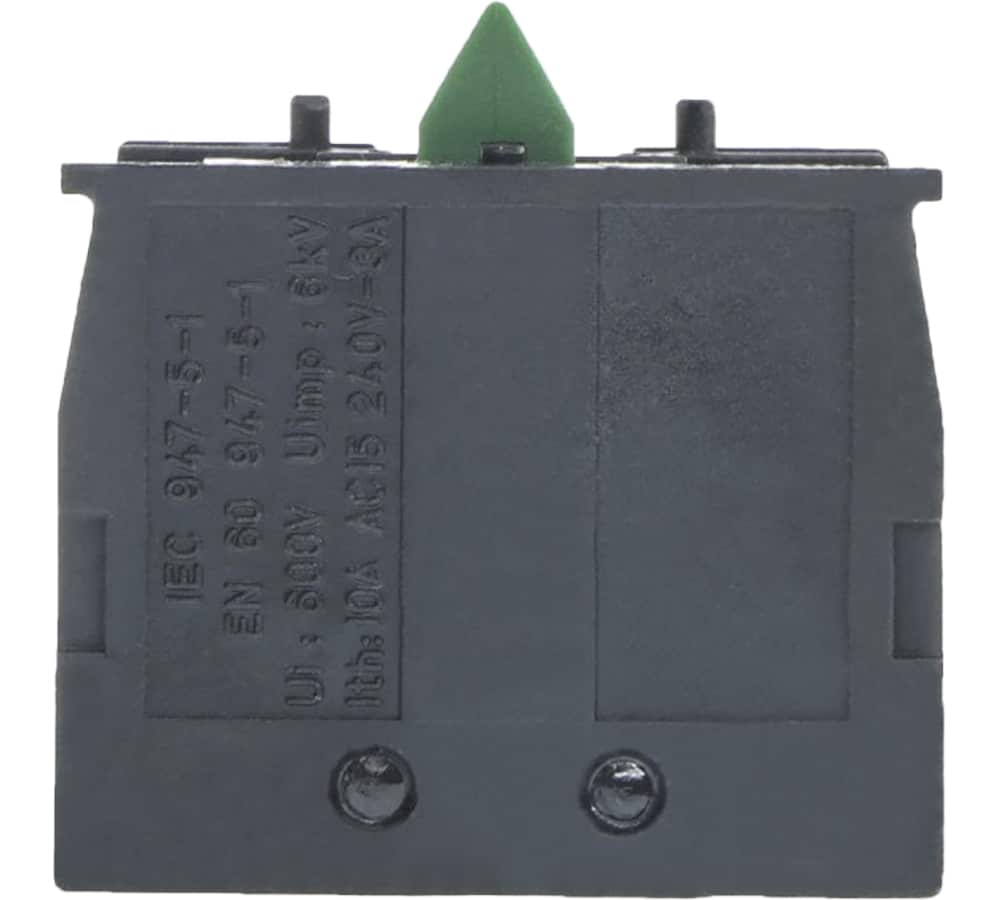

مقدار نیروی عملیاتی قابل تحمل برای این بلوک کنتاکت در محدوده 13 تا 15 نیوتن می‌باشد . این کنتاکت‌ها در برابر جریان اتصال کوتاه 10 آمپر به وسیله فیوزهای کارتریج نوع Gg محافظت می‌شوند . جریان حرارتی معمولی در این کلید 10 آمپر می‌باشد . ولتاژ عایقی نامی این نوع کلید جرثقیل 600 ولت است که عدم شکست عایقی تا این مقدار را تضمین می‌کند . این وسیله از نظر حفاظت اضافه ولتاژ یا شوک الکتریکی در کلاس 2 قرار دارد . به این معنی که در رده حفاظت اضافه ولتاژ برای دستگاه‌های نصب ثابت با ولتاژهای سیستم‌های تک‌فاز یا خانگی و … قرار می‌گیرند .

حداکثر مقاومت بین ترمینال‌های این کلید 25 مگا اهم است . دوام مکانیکی کنتاکت کمکی کلید جرثقیل ZB2BE101 تعداد 1 میلیون سیکل است . به این معنی که تا 1 میلیون دفعه قطع و وصل شستی‌های آن قابل استفاده بوده و آسیبی نخواهد دید . دمای محیط در شرایط کار یا عملیاتی این وسیله باید بین 25- درجه تا 70+ درجه سانتی‌گراد و دمای محیط برای نگهداری آن باید بین 40- تا 70+ درجه سانتی‌گراد باشد .
