کنترل فاز بار دیجیتال برند شیوا امواج کد 13F5 load phase monitoring relay SHIVA AMVAJ

رله کنترل فاز بار ترکیبی از رله کنترل فاز و رله کنترل بار است که از جمله رله‌های کنترلی و نمایشی بوده و در اکثر تابلوها یکی از المان‌های کنترلی الزامی می‌باشد . همانطور که از اصطلاح روی این رله مشخص است اصلی‌ترین کاربرد و وظیفه این رله کنترل برقراری و کیفیت فازهای مدار و جریان برقرار شده در آن است . بنابراین نیاز به استفاده از دو دستگاه کنترل فاز و کنترل بار را مرتفع می‌سازد . رله‌های کنترل‌ فاز بار وسیله حفاظتی مناسبی در مقابل اختلالات شبکه برق و افزایش جریان در شبکه یا مدار هستند که با کنترل و پایش پارامترهای مختلف شبکه و قطع مدار در صورت بروز هرگونه ناهماهنگی و اختلال در این پارامترها از مدار محافظت کرده و خطای رخ داده را نمایش می‌دهند . پارامترهایی از قبیل وصل بودن فازهای ورودی مدار ، جابجایی و توالی فازها ، ولتاژ شبکه ، تقارن ولتاژ در فازها یا به اصطلاح تقارن فازها و افزایش جریان اضافه بار همگی مواردی هستند که توسط رله کنترل فاز بار کنترل شده و هرگونه اختلالی در این موارد موجب عملکرد رله کنترل فاز می‌شود و فرمان قطع مدار را صادر می‌کند .

کنترل فاز بار دیجیتال شیوا امواج کد 13F5 با دقت بالا برای کنترل پرارمترهای مختلف فاز و ولتاژ و جریان طراحی و تولید شده است . از این وسیله می‌توان در صنایع و کاربری‌های مختلف در مدارهای مختلف استفاده کرده و با دقت بالا اختلالات شبکه را کنترل نمود . این کنترل فاز بار همچنین قابلیت استفاده در مدارهای سه‌فاز را داشته و برای کنترل سه فاز ورودی مدار مورد استفاده قرار می‌گیرد .

با به کارگیری این وسیله می‌توان پارامترهای مختلفی را مورد سنجش و پایش قرار داده و ایمنی مدار را از لحاظ تغییرات غیر مجاز این پارامترها تامین نمود . استفاده این کنترل فاز بار امکان کنترل اختلالات ناشی از قطع هریک از فازها ، کنترل توالی فاز ، کنترل تعادل بار و تعادل فاز ، اضافه ولتاژ و افت ولتاژ و همچنین اضافه جریان‌های ناشی از اضافه بار را در انواع کاربری‌های صنعتی ، مسکونی و … را فراهم می‌کند . این کنترل به معنی قطع مدار در صورت بروز اختلال در هر یک از پارامترهای ذکر شده می‌باشد که رله کنترل فاز آن را بنابر تنظیمات اعمال شده سنجیده و تشخیص می‌دهد . نکته قابل توجه در مورد کنترل فاز بار 13F5 عدم نیاز به ترانس جریان برای اندازه‌گیری جریان است . ‌یعنی این وسیله به صورت مستقیم در مسیر جریان قرار می‌گیرد .

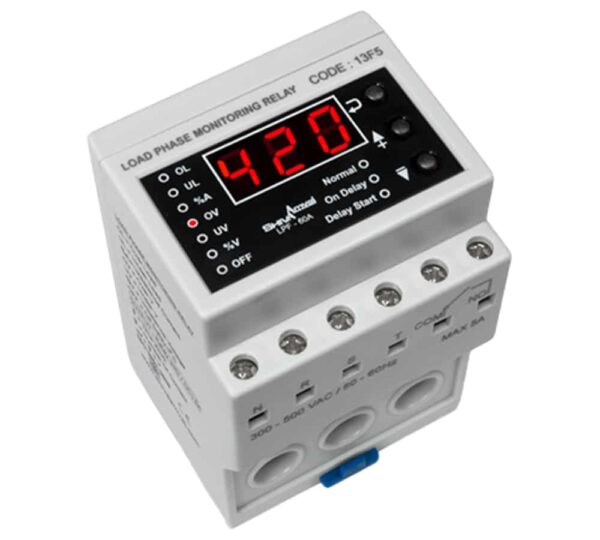

کنترل فاز بار شیوا امواج 13F5 بر روی بدنه خود دارای 10 چراغ LED نشانگر جهت نمایش وضعیت‌های مختلف است . هر یک از این چراغ‌ها با حروف و علایم مخففی مشخص شده‌اند که در وضعیت‌های مختلف روشن یا خاموش می‌شوند .

• چراغ OL بالاترین چراغ روی دستگاه است نشان دهنده اضافه جریان در مدار است . این علامت که مربوط به Over Load یا اضافه بار است در صورت افزایش جریان بیش از حد مجاز تنظیم شده روشن می‌شود و دستگاه نیز نسبت به خطای رخ داده واکنش نشان خواهد داد .
• چراغ UL یا Under Load برای کاهش جریان در نظر گرفته شده است .
• چراغ %A زمانی که جریان‌های فازها دچار عدم تقارن شوند این خطا را نشان خواهند داد . این مقدار از %7 تا %100 بر روی دستگاه قابل تنظیم است .
• چراغ OV مربوط به خطای افزایش ولتاژ (Over Voltage) است و زمانی که ولتاژ در مدار از حد تنظیم شده بین 400 تا 480 ولت عبور کند چشمک خواهد زد .
• چراغ UV یا Under Voltage مخصوص نشان دادن خطای افت ولتاژ است . مقدار افت ولتاژ قابل تنظیم برای این دستگاه بین 310 ولت تا 380 ولت می‌باشد .
• چراغ %V برای عدم تقارن ولتاژ در نظر گرفته شده است . عدم تقارن ولتاژ در کنترل فاز بار 13F5 بین 7 تا 25 درصد قابل تنظیم است .
• چراغ OFF برای تاخیر در قطع بوده و زمانی که خطایی در مدار رخ دهد ، به مدت زمان تاخیر تنظیم شده ، این چراغ نیز روشن می‌شود تا زمانی که مدار قطع شود . این مقدار نیز از 0 تا 10 ثانیه قابل تنظیم است .
• چراغ Normal در وضعیت عادی مدار روشن می‌ماند و پس از بروز خطا یا عملکرد رله‌ی دستگاه و برطرف شدن خطا چشمک می‌زند که نشان دهنده آمادگی برای ریست شدن دستگاه است .
• چراغ On Delay برای تاخیر در وصل و همچنین تاخیر در ریست بوده و از 0 تا 240 ثانیه تنظیم می‌شود .
• چراغ Delay Start برای محاسبه زمان پس از وصل شدن رله است که جریان‌های هجومی و افت ولتاژ از این زمان به بعد در نظر گرفته نمی‌شود .

هر یک از نشان‌گرها یا چراغ‌ها برا نمایش خطا به صورت چشمک‌زن عمل می‌کنند .

چراغ Off delay و  On delay به ترتیب برای نمایش تاخیر در قطع و تاخیر در وصل مدار است که با اعمال تنظیمات بر روی دستگاه فعال می‌شود . در صورت افت ولتاژ در لحظه استارت مدار ، به صورت اتوماتیک با گذشت 15 ثانیه ، مدار را قطع می‌‌کند . حد ولتاژ تغذیه کنترل فاز بار 13F5 از 180 تا 250 ولت و ولتاژ ورودی نیز در این دستگاه باید بین 300 تا 500 ولت متناوب (AC) برای سیستم سه‌فاز بوده و در فرکانس‌های شبکه 50 تا 60 هرتز قابل بهره‌برداری می‌باشد . جریان خروجی این رله 5 آمپر است . دمای محیط در شرایط عملیاتی این وسیله باید بین 20- درجه تا 65+ درجه سانتی‌گراد و رطوبت محیط نیز حداکثر 70 درصد باشد . این دستگاه از نظر حفاظت در برابر نفوذ ذرات ریز مانند گرد و غبار و رطوبت دارای درجه حفاظتی IP30 می‌باشد .
