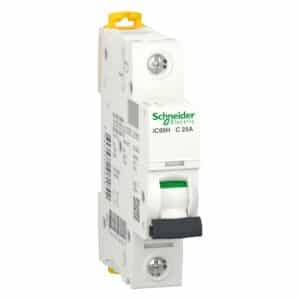

کلید مینیاتوری تک پل 25 آمپر تیپ C اشنایدر A9K24125

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

 ویژگی‌های فنی کلید مینیاتوری اشنایدر کد A9K24125

  • اهداف و کاربرد

کلید مینیاتوری اشنایدر کد A9K24125 یک قطع‌کننده مینیاتوری تک‌پل است که برای حفاظت از مدار تک‌فاز مورد استفاده قرار می‌گیرد. این کلید مینیاتوری در صنعت با نام کوتاه IK60N شناخته می‌شود. از نظر رنج حفاظتی، این کلید در رنج Acti9 قرار دارد. حفاظت سری 9 همان آخرین سطح حفاظتی است که ایمنی بالایی را در تجهیزات حفاظتی برای ساختمان‌های مسکونی و سایر کاربری‌ها تامین می‌کند.

کاربرد این نوع کلید مینیاتوری در ولتاژهای پایین بوده و در مقابل جریان اتصال کوتاه و اضافه بار حفاظت لازم را انجام می‌دهد. در کاربری‌های خانگی، تجاری، اداری و صنعتی کوچک در سطح توزیع می‌توان از این کلید مینیاتوری بهره برد. این وسیله یک کلید مینیاتوری نوع C بوده و از نظر سرعت عملکرد، یک وسیله کندکار است. بنابراین برای به کار گیری در ساختمان‌های مسکونی تناسب بیشتری دارد.

  • مشخصات شبکه

کلید مینیاتوری A9K24125 یکی از کارآمدترین تجهیزات حفاظتی است که توسط کمپانی اشنایدر طراحی و ساخته شده است. این تجهیز برای حفاظت اتصال کوتاه و اضافه بار در سیستم‌های متناوب (AC) کاربرد دارد.

  • مکانیزم

کلید مینیاتوری اشنایدر A9K24125 از دسته بریکرهای حرارتی مغناطیسی می‌باشد. با توجه به این خاصیت برای استفاده در حفاظت اضافه بار و اتصال کوتاه مناسب است. به دلیل بالا بودن شدت جریان اتصال کوتاه و نیاز به قطع سریع‌تر مدار، از خاصیت مغناطیسی در این کلید بهره گرفته شده است. اضافه بار نیز به واسطه خاصیت حرارتی این وسیله قطع می‌شود.

  • مشخصات ولتاژ

کلید مینیاتوری برند اشنایدر کد A9K24125 در سطح ولتاژ 230 ولت AC با فرکانس 50 و 60 هرتز مورد استفاده قرار می‌گیرد.

این وسیله با ولتاژ عایق نامی 440 ولت در شبکه برق متناوب تولید می‌شود. به این معنی که تا این مقدار ولتاژ، شکست عایقی در این کلید اتفاق نمی‌افتد. همچنین کلید مینیاتوری A9K24125 قابلیت تحمل ولتاژ ضربه نامی تا 4 کیلوولت را دارد. (ولتاژ ضربه حداکثر ولتاژ غیر عادی‌ای است که به صورت یک پالس یا لحظه‌ای در اثر عواملی مانند صاعقه و … به تجهیزات الکتریکی وارد شده و تجهیزات الکتریکی بدون آسیب دیدن قادر به کار کردن در آن هستند).

  • مشخصات جریان و قدرت قطع

کلید مینیاتوری اشنایدر کد A9K24125 در جریان نامی 25 آمپر و در شرایط دمایی 30 درجه سانتی‌گراد قابل بهره‌برداری است.

قدرت قطع اتصال کوتاه در کلیدهای مینیاتوری با دو پارامتر مشخص شده است.

یکی مقدار جریان اتصال کوتاهی است که کلید می‌تواند بارها بدون آسیب دیدن در یک ولتاژ عملیاتی مشخص آن را قطع کند که با علامت اختصاری (Ics) نشان داده می‌شود و دیگری مقدار جریان اتصال کوتاهی است که کلید فقط یک بار قادر به قطع کردن آن است و از آن پس دیگر کلید قابل استفاده نخواهد بود. این مقدار، قدرت قطع نهایی کلید نامیده شده و با علامت اختصاری (Icu) مشخص می‌شود.

در کلید مینیاتوری اشنایدر کد A9K24125 قدرت قطع اتصال کوتاه (Ics) در ولتاژهای مختلف، متفاوت است. این پارامتر در سطح ولتاژ 230 ولت فشار ضعیف AC 6 کیلوآمپر است.

علاوه بر این قدرت قطع نهایی این کلید (Icu) نیز در ولتاژهای مختلف دارای مقادیر متفاوتی است که در سطح ولتاژ 230 ولت AC برابر 6 کیلوآمپر می‌باشد که به عنوان قدرت قطع اصلی کلید قلمداد می‌شود.

  • مشخصات حفاظتی، شرایط دمایی

کلید مینیاتوری اشنایدر کد A9K24125 از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP20 تامین شده است.

محدوده دمای عملیاتی این وسیله بین 25- درجه و 60+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری آن بین 40- تا 85+ درجه سانتی‌گراد تعیین شده است.

  • تعداد سیکل و طول عمر

کلید مینیاتوری اشنایدر کد A9K24125 از نظر الکتریکی قابل استفاده تا 10 هزار سیکل می‌باشد. به این معنی که تا 10 هزار بار قطع و وصل در شرایط نامی از نظر الکتریکی آسیبی به این دستگاه وارد نخواهد شد.

از نظر مکانیکی نیز طول عمر این وسیله تا 20 هزار سیکل تایید شده است.

سوالات متداول

جزییات محصول

کاربرد دستگاه

توزیع

مدل

Acti9

نوع محصول

مدارشکن یا قطع کننده مینیاتوری

پل

تک پل

تعداد پل‌های محافظت شده

1

جریان نامی

25 آمپر در 30 درجه سانتی‌گراد

نوع شبکه

AC

تکنولوژی واحد قطع

حرارتی – مغناطیسی

کد منحنی قطع (تیپ)

C

قدرت قطع نهایی

6000 آمپر در 230 ولت AC طبق استاندارد EN/IEC 60898-1

قابلیت به کارگیری به عنوان جداکننده

دارد، طبق استاندارد EN/IEC 60898-1

استانداردها

EN/IEC 60898-1

فرکانس شبکه

50/60 هرتز

محدودیت تحریک مغناطیسی

5 تا 10 برابر جریان نامی

قدرت قطع نامی

6000 آمپر، 100 درصد، 230 ولت AC طبق استاندارد EN/IEC 60898-1

کلاس محدودیت

کلاس 3

ولتاژ عایقی نامی

440 ولت AC طبق استاندارد EN/IEC 60898-1

ولتاژ ضربه

4 کیلوولت طبق استاندارد EN/IEC 60898-1

نشانگر موقعیت تماس

ندارد

نوع کنترل

تاگل

سیگنال دهی موضعی

نشانگر ON/OFF

حالت نصب

گیره یا بست

پشتیبانی محل نصب

ریل DIN

ارتفاع

85 میلی متر

عرض

18 میلی متر

عمق

78.5 میلی متر

وزن خالص

100 گرم

رنگ

سفید

دوام مکانیکی

20000 سیکل

دوام الکتریکی

10000 سیکل

قفل شدن

قفل شونده

طول سیم کشی

14 میلی‌متر برای اتصال بالا یا پایین

حفاظت نشتی زمین

ندارد

درجه حفاظت IP

IP20 طبق استاندارد IEC 60529

درجه آلودگی

درجه 2

دسته بندی اضافه ولتاژ

دسته 3

دمای محیط برای بهره برداری

25- تا 60 درجه سانتی‌گراد

دمای محیط برای نگهداری یا انبار

40- تا 85 درجه سانتی‌گراد
