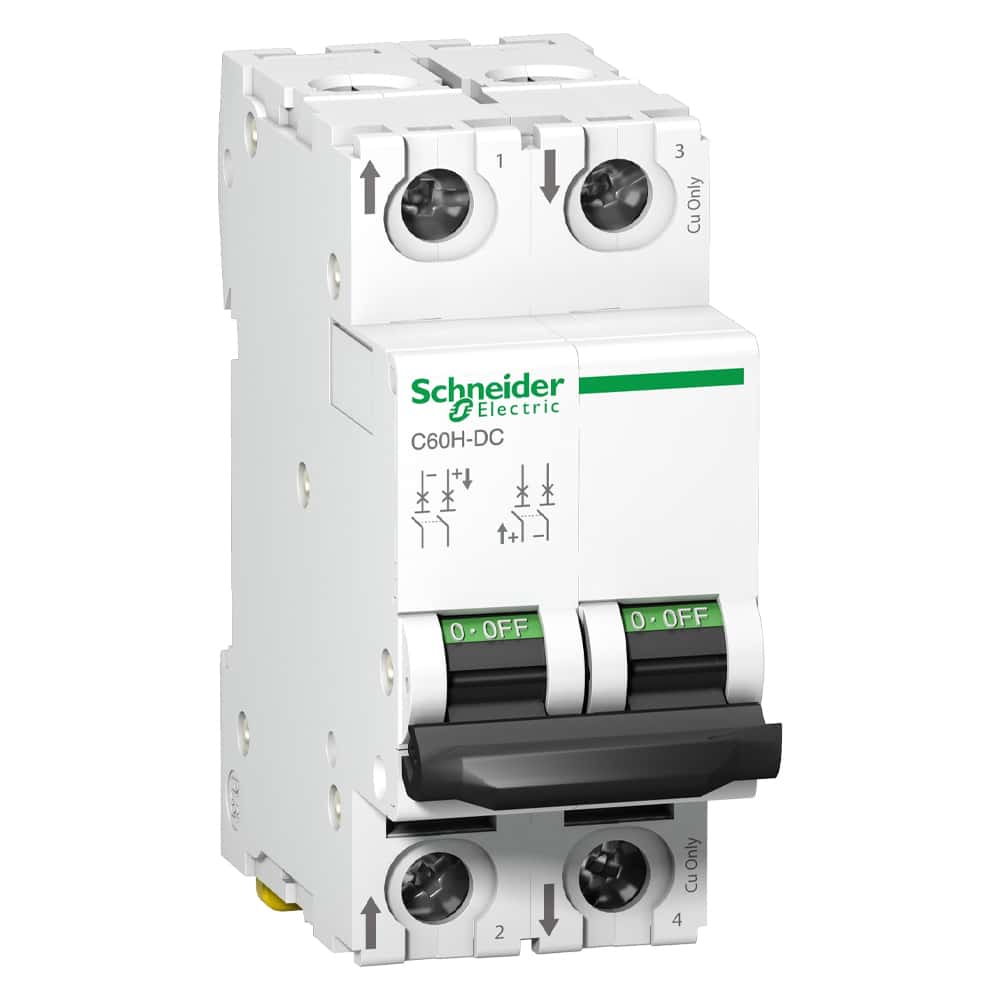

کلید مینیاتوری دوپل 25 آمپر تیپ C اشنایدر A9N61533

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

 ویژگی‌های فنی کلید مینیاتوری اشنایدر کد A9N61533

  • اهداف و کاربرد

کلید مینیاتوری اشنایدر کد A9N61533 یک قطع‌کننده مینیاتوری دوپل است که برای حفاظت از مدار تک‌فاز مورد استفاده قرار می‌گیرد. این کلید مینیاتوری در صنعت با نام کوتاه C60H-DC شناخته می‌شود. از نظر رنج حفاظتی، این کلید در رنج Acti9 قرار دارد. حفاظت سری 9 همان آخرین سطح حفاظتی است که ایمنی بالایی را در تجهیزات حفاظتی تامین می‌کند.

کاربرد این نوع کلید مینیاتوری در ولتاژهای پایین بوده و در مقابل جریان اتصال کوتاه و اضافه بار حفاظت لازم را انجام می‌دهد. با توجه به اینکه این کلید مینیاتوری در برق DC قابل بهره‌برداری است، برای حفاظت در سیستم‌های برق مستقیم مانند سیستم کنترل، اتوماسیون صنعتی، حمل و نقل، مولدهای برق، سیستم‌های انرژی تجدیدپذیر و … مورد استفاده قرار می‌گیرد.

  • مشخصات شبکه

کلید مینیاتوری A9N61533 یکی از کارآمدترین تجهیزات حفاظتی است که توسط کمپانی اشنایدر طراحی و ساخته شده است. این تجهیز برای حفاظت اتصال کوتاه و اضافه بار در سیستم‌های برق مستقیم (DC) کاربرد دارد.

  • مکانیزم

کلید مینیاتوری اشنایدر A9N61533 از دسته بریکرهای حرارتی مغناطیسی می‌باشد. با توجه به این خاصیت برای استفاده در حفاظت اضافه بار و اتصال کوتاه مناسب است. به دلیل بالا بودن شدت جریان اتصال کوتاه و نیاز به قطع سریع‌تر مدار، از خاصیت مغناطیسی در این کلید بهره گرفته شده است. اضافه بار نیز به واسطه خاصیت حرارتی این وسیله قطع می‌شود.

  • مشخصات ولتاژ

کلید مینیاتوری برند اشنایدر کد A9N61533 در سطح ولتاژ 500 ولت DC مورد استفاده قرار می‌گیرد.

این وسیله با ولتاژ عایق نامی 500 ولت در شبکه برق مستقیم تولید می‌شود. به این معنی که تا این مقدار ولتاژ، شکست عایقی در این کلید اتفاق نمی‌افتد. همچنین کلید مینیاتوری A9N61533 قابلیت تحمل ولتاژ ضربه نامی تا 6 کیلوولت را دارد. (ولتاژ ضربه حداکثر ولتاژ غیر عادی‌ای است که به صورت یک پالس یا لحظه‌ای در اثر عواملی مانند صاعقه و … به تجهیزات الکتریکی وارد شده و تجهیزات الکتریکی بدون آسیب دیدن قادر به کار کردن در آن هستند).

  • مشخصات جریان و قدرت قطع

کلید مینیاتوری اشنایدر کد A9N61533 در جریان نامی 25 آمپر در دمای 25 درجه سانتی‌گراد قابل بهره‌برداری است.

قدرت قطع اتصال کوتاه در کلیدهای مینیاتوری با دو پارامتر مشخص شده است.

یکی مقدار جریان اتصال کوتاهی است که کلید می‌تواند بارها بدون آسیب دیدن در یک ولتاژ عملیاتی مشخص آن را قطع کند که با علامت اختصاری (Ics) نشان داده می‌شود و دیگری مقدار جریان اتصال کوتاهی است که کلید فقط یک بار قادر به قطع کردن آن است و از آن پس دیگر کلید قابل استفاده نخواهد بود. این مقدار، قدرت قطع نهایی کلید نامیده شده و با علامت اختصاری (Icu) مشخص می‌شود.

در کلید مینیاتوری اشنایدر کد A9N61533 قدرت قطع اتصال کوتاه (Ics) در ولتاژهای مختلف، متفاوت است. این پارامتر از سطح ولتاژ 220 ولت تا 500 ولت DC بین مقادیر 15 کیلوآمپر تا 4.5 کیلوآمپر است. هرچه سطح ولتاژ بالاتر رود، قدرت قطع اتصال کوتاه کلید مینیاتوری کم‌تر می‌شود.

علاوه بر این قدرت قطع نهایی این کلید (Icu) نیز در ولتاژهای مختلف دارای مقادیر متفاوتی است که از سطح ولتاژ 220 ولت تا 500 ولت DC بین 20 کیلوآمپر تا 6 کیلوآمپر می‌باشد. به عنوان مشخصه اصلی قدرت قطع این کلید در ولتاژ نامی 220 ولت DC برابر 20 کیلوآمپر می‌باشد.

  • مشخصات حفاظتی، شرایط دمایی

کلید مینیاتوری اشنایدر کد A9N61533 از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP20 تامین شده است.

محدوده دمای عملیاتی این وسیله بین 25- درجه و 70+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری آن بین 40- تا 85+ درجه سانتی‌گراد تعیین شده است.

  • تعداد سیکل و طول عمر

کلید مینیاتوری اشنایدر کد A9N61533 از نظر الکتریکی قابل استفاده تا 3 هزار سیکل می‌باشد. به این معنی که تا 3 هزار بار قطع و وصل در شرایط نامی از نظر الکتریکی آسیبی به این دستگاه وارد نخواهد شد.

از نظر مکانیکی نیز طول عمر این وسیله تا 20 هزار سیکل تایید شده است.

سوالات متداول

جزییات محصول

مدل

Acti9

نوع محصول

مدارشکن یا قطع کننده مینیاتوری

کاربرد دستگاه

توزیع

پل

2 پل

تعداد پل‌های محافظت شده

2

جریان نامی

25 آمپر در 25 درجه سانتی‌گراد

نوع شبکه

DC

تکنولوژی واحد قطع

حرارتی – مغناطیسی

تیپ یا کد منحنی قطع

C

قدرت قطع نهایی

10 کیلوآمپر در 440 ولت DC طبق استاندارد IEC 60947-2 و EN 60947-2
6 کیلوآمپر در 500 ولت DC طبق استاندارد IEC 60947-2 و EN 60947-2
20 کیلوآمپر در 220 ولت DC طبق استاندارد IEC 60947-2 و GB 14048.2
20 کیلوآمپر در 250 ولت DC طبق استاندارد IEC 60947-2 و GB 14048.2

دسته بندی استفاده

دسته بندی A طبق استاندارد EN 60947-2
دسته بندی A طبق استاندارد IEC 60947-2

قابلیت به کارگیری به عنوان جداکننده

طبق استانداردهای زیر دارد:
IEC 60947-2
EN 60947-2

فرکانس شبکه

50/60 هرتز

ولتاژ عملیاتی نامی

500 ولت DC

قدرت قطع نامی

15 کیلوآمپر، 75 درصد، در 220 ولت DC طبق استاندارد IEC 60947-2 و EN 60947-2
15 کیلوآمپر، 75 درصد، در 220 ولت DC طبق استاندارد IEC 60947-2 و EN 60947-2
4.5 کیلوآمپر، 75 درصد، در 500 ولت DC طبق استاندارد IEC 60947-2 و EN 60947-2
7.5 کیلوآمپر، 75 درصد، در 440 ولت DC طبق استاندارد IEC 60947-2 و EN 60947-2

ولتاژ عایقی نامی

500 ولت DC طبق استاندارد EN 60947-2 و IEC 60947-2

ولتاژ ضربه

6 کیلوولت طبق استاندارد IEC 60947-2 و EN 60947-2

نشانگر موقعیت تماس

دارد

نوع کنترل

تاگل

سیگنال دهی موضعی

نشانگر ON/OFF

حالت نصب

ثابت

محل نصب

ریل DIN متقارن 35 میلی‌متری

سازگاری با شینه مینیاتوری یا بلوک توزیع

بالا یا پایین: استاندارد

وزن خالص

0.256 کیلو گرم

رنگ

سفید

دوام مکانیکی

20000 سیکل

دوام الکتریکی

3000 سیکل

قابلیت قفل شدن

دارد

گزینه‌های قفل شدن

در موقعیت O

حفاظت نشتی زمین

ندارد

استانداردها

EN 60947-2
IEC 60947-2

درجه آلودگی

درجه 3

دسته بندی اضافه ولتاژ

دسته 4

درجه گرمسیری

درجه 2

دمای محیط برای بهره برداری

25- تا 70 درج سانتی‌گراد

ارتفاع عملیاتی نسبت به سطح دریا

2000 متر

دمای محیط برای نگهداری یا انبار

40- تا 85 درجه سانتی‌گراد
