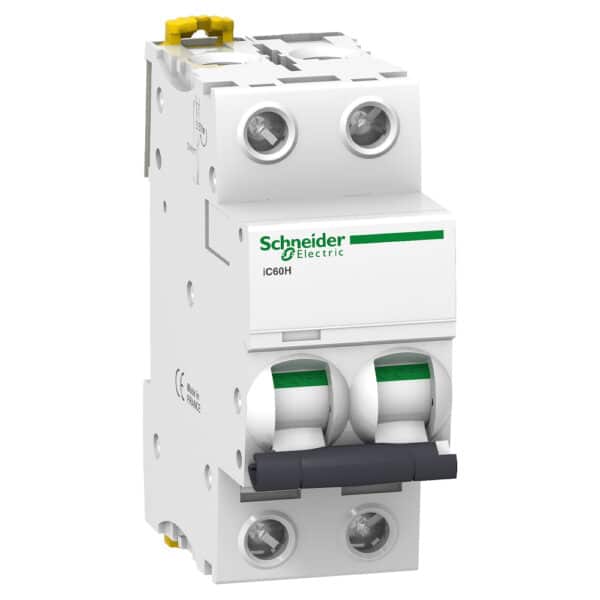

کلید مینیاتوری دوپل 4 آمپر تیپ C اشنایدر A9F84204

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

 ویژگی‌های فنی کلید مینیاتوری اشنایدر کد A9F84204

  • اهداف و کاربرد

کلید مینیاتوری اشنایدر کد A9F84204 یک قطع‌کننده مینیاتوری دوپل است که برای حفاظت از مدار تک‌فاز مورد استفاده قرار می‌گیرد. این کلید مینیاتوری در صنعت با نام کوتاه IC60H شناخته می‌شود. از نظر رنج حفاظتی، این کلید در رنج Acti9 قرار دارد. حفاظت سری 9 همان آخرین سطح حفاظتی است که ایمنی بالایی را در تجهیزات حفاظتی برای ساختمان‌های مسکونی و سایر کاربری‌ها تامین می‌کند.

کاربرد این نوع کلید مینیاتوری در ولتاژهای پایین بوده و در مقابل جریان اتصال کوتاه و اضافه بار حفاظت لازم را انجام می‌دهد. در کاربری‌های خانگی، تجاری، اداری و صنعتی کوچک در سطح توزیع می‌توان از این کلید مینیاتوری بهره برد. این وسیله یک کلید مینیاتوری نوع C بوده و از نظر سرعت عملکرد، یک وسیله کندکار است. بنابراین برای به کار گیری در مدارهای موتوری تناسب بیشتری دارد.

با توجه به اینکه این کلید مینیاتوری قابلیت بهره‌برداری در شبکه AC و DC را دارد برای حفاظت در سیستم‌های برق مستقیم مانند سیستم کنترل، اتوماسیون صنعتی، حمل و نقل، مولدهای برق، سیستم‌های انرژی تجدیدپذیر و … نیز می‌تواند به کار گرفته شود.

  • مشخصات شبکه

کلید مینیاتوری A9F84204 یکی از کارآمدترین تجهیزات حفاظتی است که توسط کمپانی اشنایدر طراحی و ساخته شده است. این تجهیز برای حفاظت اتصال کوتاه و اضافه بار در سیستم‌های متناوب (AC) و همچنین برق مستقیم (DC) کاربرد دارد. از این رو می‌توان به طور گسترده در شبکه‌های الکتریکی مختلفی از آن استفاده کرد.

  • مکانیزم

کلید مینیاتوری اشنایدر A9F84204 از دسته بریکرهای حرارتی مغناطیسی می‌باشد. با توجه به این خاصیت برای استفاده در حفاظت اضافه بار و اتصال کوتاه مناسب است. به دلیل بالا بودن شدت جریان اتصال کوتاه و نیاز به قطع سریع‌تر مدار، از خاصیت مغناطیسی در این کلید بهره گرفته شده است. اضافه بار نیز به واسطه خاصیت حرارتی این وسیله قطع می‌شود.

  • مشخصات ولتاژ

کلید مینیاتوری برند اشنایدر کد A9F84204 تا سطح ولتاژ 400 ولت AC با فرکانس 50 و 60 هرتز مورد استفاده قرار می‌گیرد. البته این وسیله قابلیت به کار گیری در ولتاژهای مختلف و پایین‌تر در هر دو شبکه AC و DC می‌باشد.

این وسیله با ولتاژ عایق نامی 500 ولت در شبکه برق متناوب تولید می‌شود. به این معنی که تا این مقدار ولتاژ، شکست عایقی در این کلید اتفاق نمی‌افتد. همچنین کلید مینیاتوری A9F84204 قابلیت تحمل ولتاژ ضربه نامی تا 6 کیلوولت را دارد. (ولتاژ ضربه حداکثر ولتاژ غیر عادی‌ای است که به صورت یک پالس یا لحظه‌ای در اثر عواملی مانند صاعقه و … به تجهیزات الکتریکی وارد شده و تجهیزات الکتریکی بدون آسیب دیدن قادر به کار کردن در آن هستند).

  • مشخصات جریان و قدرت قطع

کلید مینیاتوری اشنایدر کد A9F84204 در جریان نامی 4 آمپر قابل بهره‌برداری است.

قدرت قطع اتصال کوتاه در کلیدهای مینیاتوری با دو پارامتر مشخص شده است.

یکی مقدار جریان اتصال کوتاهی است که کلید می‌تواند بارها بدون آسیب دیدن در یک ولتاژ عملیاتی مشخص آن را قطع کند که با علامت اختصاری (Ics) نشان داده می‌شود و دیگری مقدار جریان اتصال کوتاهی است که کلید فقط یک بار قادر به قطع کردن آن است و از آن پس دیگر کلید قابل استفاده نخواهد بود. این مقدار، قدرت قطع نهایی کلید نامیده شده و با علامت اختصاری (Icu) مشخص می‌شود.

در کلید مینیاتوری اشنایدر کد A9F84204 قدرت قطع اتصال کوتاه (Ics) در ولتاژهای مختلف، متفاوت است. این پارامتر از سطح ولتاژ 12 ولت تا 440 ولت فشار ضعیف AC بین مقادیر 70 کیلوآمپر تا 7.5 کیلوآمپر است. هرچه سطح ولتاژ بالاتر رود، قدرت قطع اتصال کوتاه کلید مینیاتوری کم‌تر می‌شود.

در ولتاژ DC نیز قدرت قطع اتصال کوتاه Ics از 72 ولت تا 125 ولت برابر 15 کیلوآمپر است.

علاوه بر این قدرت قطع نهایی این کلید (Icu) نیز در ولتاژهای مختلف دارای مقادیر متفاوتی است که از سطح ولتاژ 12 ولت تا 440 ولت AC بین 70 کیلوآمپر تا 10 کیلوآمپر می‌باشد. به عنوان مشخصه اصلی قدرت قطع این کلید در ولتاژ نامی 400 ولت برابر 10 کیلوآمپر می‌باشد.

در ولتاژ DC نیز قدرت قطع نهایی برابر 15 کیلوآمپر در ولتاژ حداقل 125 ولت است.

  • مشخصات حفاظتی، شرایط دمایی

کلید مینیاتوری اشنایدر کد A9F84204 از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP20 تامین شده است.

محدوده دمای عملیاتی این وسیله بین 35- درجه و 70+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری آن بین 40- تا 85+ درجه سانتی‌گراد تعیین شده است.

  • تعداد سیکل و طول عمر

کلید مینیاتوری اشنایدر کد A9F84204 از نظر الکتریکی قابل استفاده تا 10 هزار سیکل می‌باشد. به این معنی که تا 10 هزار بار قطع و وصل در شرایط نامی از نظر الکتریکی آسیبی به این دستگاه وارد نخواهد شد.

از نظر مکانیکی نیز طول عمر این وسیله تا 20 هزار سیکل تایید شده است.
