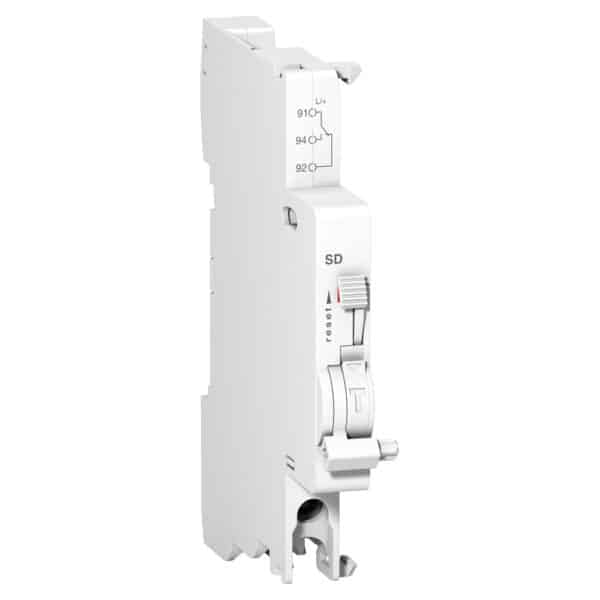

کنتاکت کمکی کلید مینیاتوری DC اشنایدر A9N26927

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

 ویژگی‌های فنی کلید مینیاتوری اشنایدر کد A9N26927

  • اهداف و کاربرد

کنتاکت کمکی کلید مینیاتوری اشنایدر کد A9N26927 یک نوع کلید نشانگر به شمار می‌آید که برای نشان دادن وضعیت خطا در کلید مینیاتوری استفاده می‌شود. این کنتاکت کلید مینیاتوری در صنعت با نام کوتاه SD شناخته می‌شود. از نظر رنج حفاظتی، این کلید در رنج Acti9 قرار دارد. حفاظت سری 9 همان آخرین سطح حفاظتی است که ایمنی بالایی را در تجهیزات حفاظتی برای ساختمان‌های مسکونی و سایر کاربری‌ها تامین می‌کند.

این وسیله با انواع کلیدهای مینیاتوری مشخص سازگاری دارد. مانند کلیدهای مینیاتوری تیپ C با جریان‌ نامی 120 آمپر و کلیدهای مینیاتوری DC یا C60H-DC و DPN N Vig که قابلیت اتصال به این وسیله را دارند.

  • مشخصات ولتاژ

کنتاکت کمکی کلید مینیاتوری برند اشنایدر کد A9N26927 تا سطح ولتاژ 400 ولت AC با فرکانس 50 و 60 هرتز مورد استفاده قرار می‌گیرد. ولتاژ عملیاتی نامی این وسیله در برق AC از 24 ولت تا 415 ولت و در برق DC از 24 ولت تا 130 ولت می‌باشد که به عنوان ولتاژ کنترل این وسیله مشخص شده است.

  • مشخصات جریان

کنتاکت کمکی کلید مینیاتوری اشنایدر کد A9N26927 در جریان نامی مختلفی با توجه به نوع شبکه و مقدار ولتاژ قابل بهره‌برداری است.

این وسیله متناسب با دسته‌بندی‌های AC-12 و DC-12 که برای کنترل بارهای مقاومتی و بارهای حالت جامد با ایزولاسیون اپتوکوپلر تعیین شده است متناسب است. جریان نامی در برق AC و ولتاژ 220 تا 240 ولت برابر 6 آمپر و در ولتاژ 380 تا 415 ولت برابر 3 آمپر است.

در برق DC و ولتاژ 24 ولت، مقدار جریان نامی برابر 6 آمپر، در ولتاژ 48 ولت برابر 2 آمپر، در ولتاژ 60 ولت برابر 1.5 آمپر و در ولتاژ 130 ولت برابر 1 آمپر است.

  • نصب

این کنتاکت‌ها برای عملکرد خود نیازمند نصب بر روی کلید مینیاتوری هستند. این وسیله به قسمت جانبی کلید مینیاتوری نصب شده و وضعیت‌های مختلف کلید را از فاصله دور نمایش می‌دهد.

نصب این کنتاکت‌ها در تابلوی برق همانند کلیدهای مینیاتوری بر روی ریل‌های تابلویی انجام می‌گیرد.

  • مشخصات حفاظتی، شرایط دمایی

کلید مینیاتوری اشنایدر کد A9N26927 از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP20 تامین شده است.

محدوده دمای عملیاتی این وسیله بین 25- درجه و 50+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری آن بین 40- تا 85+ درجه سانتی‌گراد تعیین شده است.

سوالات متداول

جزییات محصول

مدل محصول

Acti9

نوع محصول

کنتاکت خطا

کنتاکت فرمان

1 باز/ بسته

جریان نامی

دامنه AC-12، 3 آمپر، در 380 تا 415 ولت AC
دامنه AC-12، 6 آمپر، در 220 تا 240 ولت AC
دامنه DC-12، 1 آمپر در 130 ولت DC
دامنه DC-12، 1.5 آمپر در 60 ولت DC
دامنه DC-12، 2 آمپر در 48 ولت DC
دامنه DC-12، 6 آمپر در 24 ولت DC

حالت نصب

ثابت

تکیه گاه نصب

ریل DIN

سازگاری با شینه مینیاتوری یا بلوک توزیع

بالا: دارد

ارتفاع

85.3 mm

عرض

9 mm

عمق

73.5 mm

وزن خالص

30 g

رنگ

سفید

اتصالات – ترمینال‌ها

ترمینال پیچی (پایین)، 2 کابل، 1.5 میلی‌متر مربع، منعطف
ترمینال پیچی (پایین)، 1 کابل، 0.5 تا 2.5 میلی‌متر مربع، سخت
ترمینال پیچی (پایین)، 2 کابل، 1.5 میلی‌متر مربع، منعطف به همراه سرسیم یا بست

طول سیم کشی

9 میلی‌متر

استانداردها

EN/IEC 60947-5-1

گواهینامه‌ها

ASTA
LCIE
KEMA
ASEFA

درجه حفاظت IP

IP20 طبق استاندارد EN/IEC 60947-5-1

درجه آلودگی

درجه 3 طبق استاندارد EN/IEC 60947-5-1

درجه گرمسیری

درجه 2 طبق استاندارد EN/IEC 60947-5-1

دمای محیط برای بهره برداری

25- تا 50 درجه سانتی‌گراد

دمای محیط برای نگهداری یا انبار

40- تا 85 درجه سانتی‌گراد
