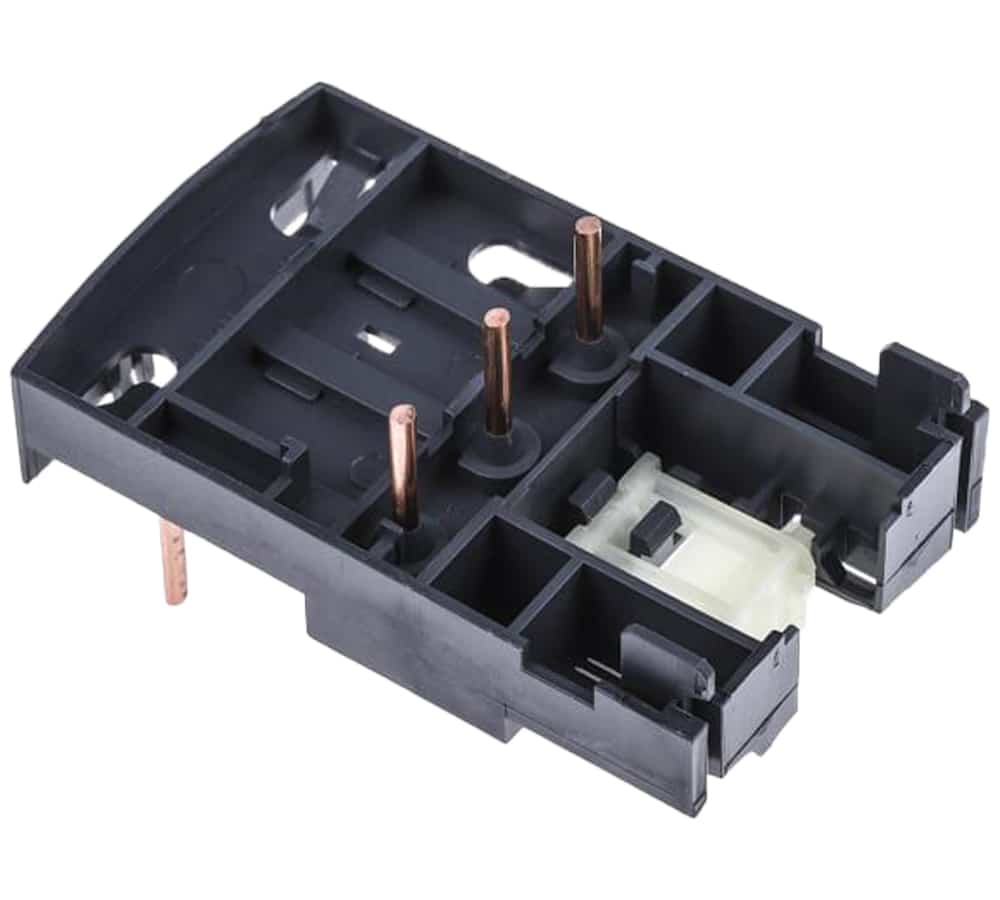

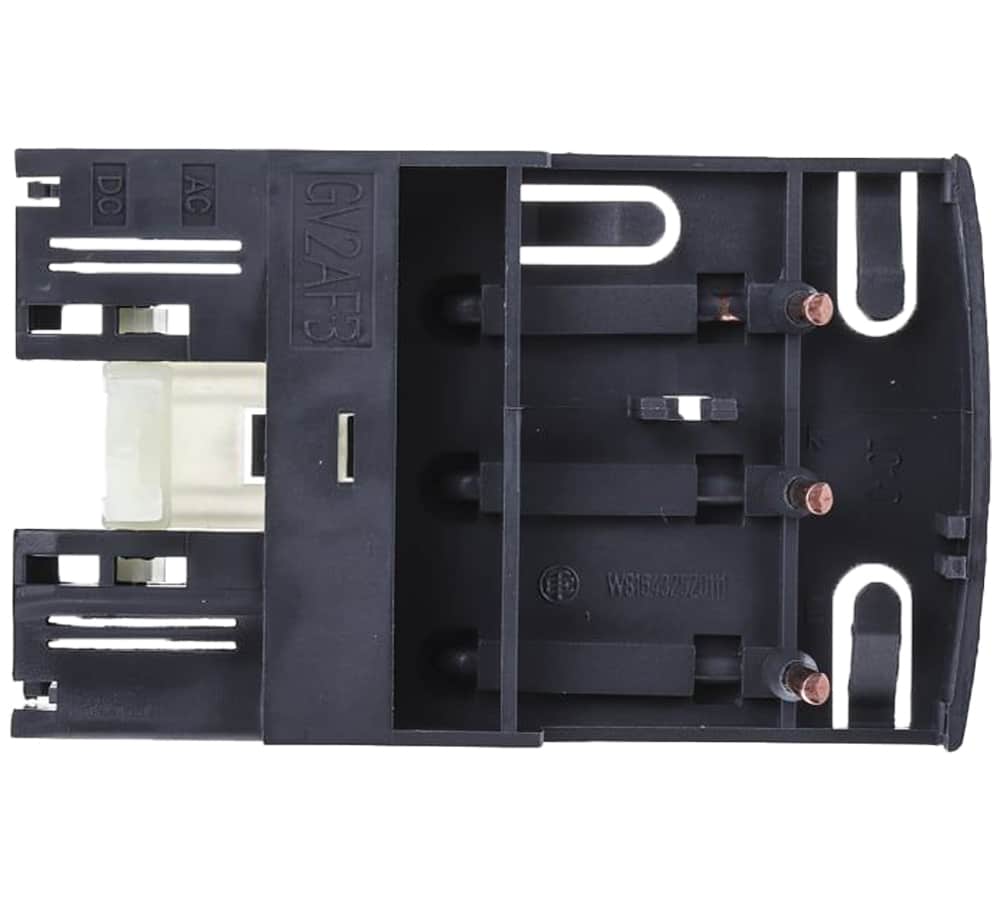

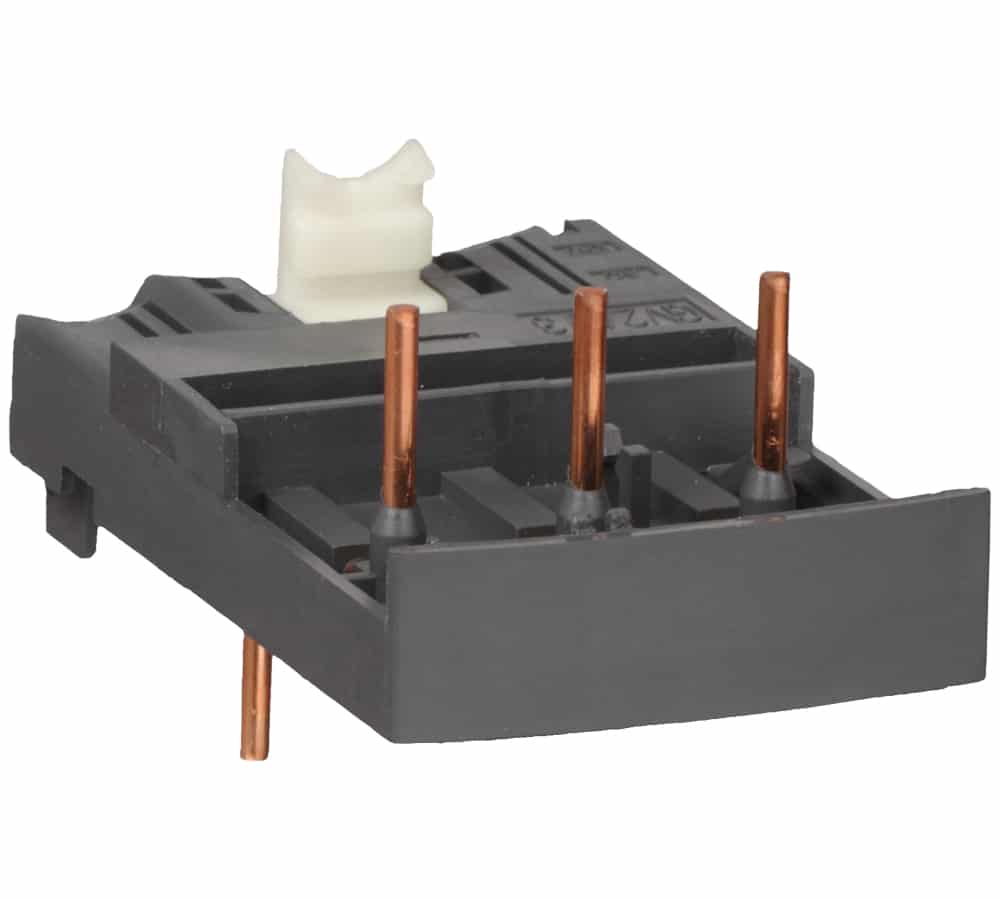

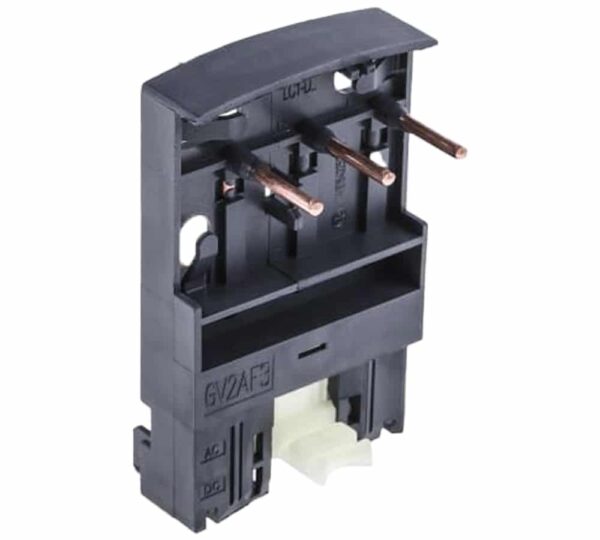

بلوک اتصال کلید حرارتی اشنایدر GV2AF3

ویژگی‌های فنی بلوک اتصال کلید حرارتی اشنایدر کد GV2AF3

• اهداف و کاربرد

بلوک‌ اتصال کلید حرارتی اشنایدر کد GV2AF3 از لوازم جانبی کلید حرارتی یا کنتاکتور محسوب می‌شود. این وسیله در دسته اتصالات کلید حرارتی قرار داشته و به منظور ایجاد ارتباط بین کلیدهای حرارتی، بی‌متال، وسایل قطع کننده موتوری و کنتاکتورها طراحی و ساخته شده‌ است. این بلوک امکان اتصال کلید حرارتی را به کنتاکتور فراهم می‌کند تا حفاظت لازم در برابر اضافه جریان ناشی از عوامل مختلف را به عمل آورد. همچنین از این بلوک‎‌ها می‌توان برای برای اتصال برخی فیوزها به کنتاکتور استفاده کرد.

بلوک اتصال کلید حرارتی کد GV2AF3 برای اتصال کلیدهای حرارتی سری GV2 به کنتاکتورهای سری LC1D09 تا LC1D38 مورد استفاده قرار می‌گیرد. همچنین قابلیت وصل فیوزهای سری LS1D32 را به کنتاکتور فراهم می‌کند.

• مشخصات جریان و فاز

بلوک‌های اتصال کلید حرارتی اشنایدر کد GV2AF3 قابل اتصال به کنتاکتورهای سه‌فاز بوده و به عبارتی دیگر دارای سه پل برای برقراری ارتباط با ترمینال‌های قدرت کنتاکتورها هستند و در جریان عملیاتی 32 آمپر قابل بهره‌برداری می‌باشند.

• بدنه و کنتاکت‌ها

جنس پل‌های این بلوک‌ها معمولا از جنس مس یا آلیاژهایی از آن می‌باشد که همان جنس پلاتین‌های کنتاکتور است. بدنه آن نیز از نوعی پلاستیک محکم و قابل اطمینان ساخته شده است.

• رنج سازگاری

بلوک اتصال اشنایدر کد GV2AF3 همانند سایر محصولات این برند در رنج Linergy تولید و عرضه می‌شود. محصولات تولید شده در این رنج از نظر قابلیت انعطاف با محصولات مختلف، جنس و سایر پارامترها مانند قابلیت اطمینان و … در سطح بالایی از سازگاری قرار می‌گیرند.

این بلوک‌ها سازگار با رنج‌های عملکردی  TeSys GV2 ، TeSys D، TeSys TeSys Deca هستند.

• اتصال در تابلو

این بلوک اتصال‌ها زمانی به کار گرفته می‌شوند که تجهیزات تابلویی مانند کنتاکتورها، بی‌متال‌ها و … به وسیله ریل‌های تابلویی DIN به بدنه تابلو متصل می‌شوند. از این جهت دارای مکانیزم نصب آسان و قابل اطمینانی هستند.
