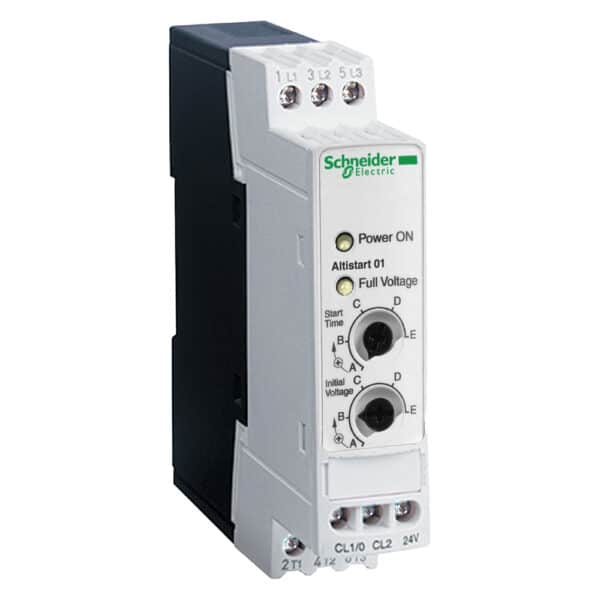

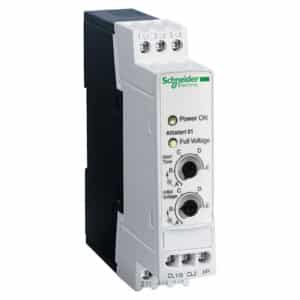

سافت استارتر تکفاز (0.37kW) سه فاز (1.1kW) اشنایدر ATS01N103FT

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی سافت استارتر اشنایدر کد ATS01N103FT

  • اهداف و کاربرد

سافت استارتر اشنایدر تکفاز کد ATS01N103FT یکی از تجهیزات راه‌اندازی موتوری است با هدف راه‌اندازی موتورهایی که به صورت غیرسنکرون کار می‌کنند مورد استفاده قرار می‌گیرد. هدف اصلی از به کارگیری سافت استارتر در موتورهای الکتریکی شروع کار و توقف موتور به صورت نرم با افزایش یا کاهش تدریجی دور یا سرعت چرخش قسمت دوار موتور می‌باشد. این کار باعث جلوگیری از بروز جریان‌های راه‌اندازی شدید و افت ولتاژ در شبکه و سایر آسیب‌های ناشی از کلیدزنی و راه اندازی مستقیم موتورها شده و از تجهیزات حفاظتی و سایر تجهیزات مدار و شبکه محافظت می‌نماید.

این دسته از سافت استارترها در صنعت با نام کوتاه ATS01 شناخته می‌شوند که در رنج عملکردی و تولیدی Altistart 01 قابل بهره‌برداری می‌باشند. به طور اختصاصی از این سافت استارتر برای وصل به موتورها و راه‌اندازی ماشین‌های ساده استفاده می‌شود.

  • مشخصات ولتاژ و جریان و فرکانس

برای سافت استارتر ATS01N103FT ولتاژ تغذیه با مقادیر نامی 110 تا 480 ولت مشخص شده است. ولتاژ تغذیه به طور کلی برای این دستگاه از 99 ولت تا 528 ولت معین شده است. ولتاژ خروجی نیز حداکثر تا بیشترین مقدار ولتاژ تغذیه نامی می‌باشد.

برای مدار فرمان یا مدار کنترل متصل به این سافت استارتر ولتاژ نامی در برق AC و DC با توجه به جریان نامی تعیین شده است. ولتاژ مدار کنترل در برق AC و در جریان 30 میلی‌آمپر برابر 110 ولت و در جریان 65 میلی‌آمپر برابر 240 ولت بوده و در جریان 25 میلی‌آمپر برای هر دو سیستم AC و DC برابر 24 ولت است.

مقادیر ولتاژ مدار فرمان با 10 درصد خطا قابل اعمال در مدار می‌باشند.

جریان نامی راه‌انداز در این وسیله برابر 3 آمپر است. در صورتی که موتور در بار نامی کار کند جریان مصرفی آن 15 آمپر خواهد بود.

این سافت استارتر برای راه اندازی با برق AC و DC دارای خروجی‌‎های مجزایی است که هر کدام در رنج خاصی مورد بهره برداری قرار می‌گیرند. جریان خروجی‌های مجزای سافت استارتر ATS01N103FT در رنج DC-13 برابر 2 آمپر و در رنج AC-15 برابر 3 آمپر است.

فرکانس تغذیه این وسیله در شبکه‌های مختلف 50 تا 60 هرتز است. حداقل فرکانس قابل اعمال 47.5 و حداکثر مقدار آن 63 هرتز برای این دستگاه می‌باشد.

  • مشخصات توان موتور

سافت استارتر اشنایدر کد ATS01N103FT با توجه به سطح ولتاژ و نوع شبکه اعم از سه‌فاز یا تکفاز بودن برای موتور‌های با توان مختلف قابل استفاده است. به طور کلی از ولتاژ 230 ولت سه‌فاز تا 400 ولت سه‌فاز برای موتورهای با توان الکتریکی 0.37 تا 1.1 کیلووات قابل استفاده هستند. در سیستم تکفاز نیز در ولتاژ 230 ولت نامی برای موتورهای با توان 0.37 کیلووات مورد بهره‌برداری قرار می‌گیرند.

توان موتورهای قابل اتصال به این سافت استارتر در واحد اسب بخار برای حداکثر مقدار آن نیز از 230 ولت تا 460 ولت سه فاز از 0.5 تا 1.5 اسب بخار تقسیم شده است.

برای رنج AC-3 نیز توان موتور متصل به سافت استارتر ATS01N103FT بین 0 تا 0.5 کیلووات در ولتاژ 200 تا 240 ولت تکفاز، بین 0 تا 0.5 کیلووات در ولتاژ 200 تا 240 ولت 3 فاز، 0.55 تا 1 کیلووات در ولتاژ 200 تا 240 ولت 3 فاز و 1.1 تا 2 کیلووات در ولتاژ 380 تا 440 ولت 3 فاز تقسیم شده است.

  • راه‌اندازی

با توجه به اینکه راه‌اندازی موتور از لحاظ ایمنی تجهیزات که قبلا اشاره شد دارای اهمیت ویژه‌ای است، نوع راه‌اندازی و پارامترها و کمیت‌های مرتبط با آن نیز قابل توجه و مهم است. از این رو در انتخاب سافت استارتر، نوع موتور، نوع شبکه و هدف و حساسیت سیستم تعیین کننده خواهد بود.

مواردی از قبیل نوع راه‌اندازی، گشتاور راه‌اندازی، و زمان راه‌اندازی دارای اهمیت ویژه‌ای در انتخاب سافت استارتر هستند. پارامتر‌های گفته شده برای توقف موتور نیز مورد توجه قرار می‌گیرند.

نوع راه‌اندازی سافت استارتر اشنایدر کد ATS01N103FT به روش رمپ ولتاژ می‌باشد. به این صورت که ولتاژ ورودی موتور به صورت تدریجی یا خزشی افزایش یافته و تا رسیدن موتور به دور نامی ادامه می‌یابد.

زمان راه‌اندازی نیز همان مدت زمان افزایش تدریجی ولتاژ در زمان راه‌اندازی موتور است. این زمان در سافت استارتر ATS01N103FT از 1 تا 5 ثانیه با قابلیت تنظیم بوده و با توجه به نوع سیستم و هدف آن انتخاب و تنظیم می‌شود.

گشتاور راه‌اندازی موتور هنگام راه‌اندازی با این سافت استارتر بین 30 تا 80 درصد گشتاور راه‌ندازی مستقیم آن خواهد بود.

  • شرایط محیطی

برای حفاظت دستگاه سافت استارتر ATS01N103FT درجه حفاظت آن در برابر نفوذ ذرات ریز مانند گرد و غبار و رطوبت با مشخصه IP20 نشان داده می‌شود.

رطوبت نسبی محیط پیرامون این دستگاه باید بین 5 تا 95 درصد بوده و شرایط عدم تراکم رطوبت یا عدم چکیدن آب روی دستگاه فراهم شده باشد.

دمای مناسب محیط برای شرایط عملیاتی و بهره‌برداری سافت استارتر ATS01N103FT بین 10- درجه تا 50 درجه سانتی‌گراد و دمای مناسب برای نگهداری یا انبار این وسیله 25- تا 70 درجه سانتی‌گراد می‌باشد.

سوالات متداول

جزییات محصول

نوع محصول

سافت استارتر

موارد استفاده

موتورهای آسنکرون

کاربرد خاص

ماشین‌های ساده

فاز

تکفاز

ولتاژ تغذیه نامی

110 تا 480 ولت

توان موتور (کیلووات)

0.37 کیلووات، 3 فاز 230 ولت
0.55 کیلووات، 3 فاز، 230 ولت
1.1 کیلووات، 3 فاز، 400 ولت
0.37 کیلووات، تکفاز، 230 ولت

حداکثر توان (اسب بخار)

0.5 اسب بخار، 230 ولت 3 فاز
0.5 اسب بخار، 460 ولت 3 فاز
1.5 اسب بخار، 460 ولت 3 فاز

جریان نامی سافت استارتر

3 آمپر

دسته بندی کاربردی

AC-53B EN/IEC 60947-4-2

جریان مصرفی

15 آمپر در بار نامی

نوع راه اندازی

استارت با رمپ (خیزش تدریجی) ولتاژ

تلفات توان (وات)

19 وات در حالت گذرا
4 وات در حالت تمام بار و پایان راه اندازی

سبک مونتاژ

هیت سینک

تابع در دسترس

بای پس یکپارچه

محدوده ولتاژ تغذیه

99 تا 528 ولت

فرکانس تغذیه

50 تا 60 هرتز

فرکانس شبکه

47.5 تا 63 هرتز

ولتاژ خروجی

حداقل برابر با ولتاژ تغذیه

ولتاژ مدار کنترل

110V AC +/- 10 % 30 mA
24V AC/DC +/- 10 % 25 mA
240V AC +/- 10 % 65 mA

گشتاور راه اندازی

30 تا 80 درصد گشتاور راه اندازی موتور که به طور مستقیم به منبع تغذیه متصل می شود

جریان خروجی مجزا

2 آمپر در DC-13
3 آمپر در AC-15

اتصال الکتریکی

کانکتور قفسی، با کابل سخت، 2.5 میلی‌متر مربع، AWG 14 ، مدار کنترل
کانکتور قفسی، کابل سخت با سرکابل، 2.5 میلی‌متر مربع، AWG 14 ، مدار قدرت
کانکتور قفسی، کابل سخت بدون سرکابل، 1 میلی‌متر مربع، AWG 17 ، مدار کنترل
کانکتور قفسی، با کابل سخت بدون سرکابل ، 1 میلی‌متر مربع، AWG 17 ، مدار قدرت
کانکتور قفسی، کابل منعطف با سرکابل، 2.5 میلی‌متر مربع، AWG 14 ، مدار کنترل
کانکتور قفسی، کابل منعطف با سرکابل، 2.5 میلی‌متر مربع، AWG 14 ، مدار قدرت
کانکتور قفسی، کابل منعطف بدون سرکابل، 2.5 میلی‌متر مربع، AWG 14 ، مدار کنترل
کانکتور قفسی، کابل منعطف بدون سرکابل، 2.5 میلی‌متر مربع، AWG 14 ، مدار قدرت
کانکتور قفسی، کابل منعطف با سرکابل، 0.75 میلی‌متر مربع، AWG 18 ، مدار کنترل
کانکتور قفسی، کابل منعطف با سرکابل، 0.75 میلی‌متر مربع، AWG 18 ، مدار قدرت
کانکتور قفسی، کابل منعطف بدون سرکابل، 1 میلی‌متر مربع، AWG 17 ، مدار کنترل
کانکتور قفسی، کابل منعطف بدون سرکابل، 1 میلی‌متر مربع، AWG 17 ، مدار قدرت

نشان

CE

حالت بهره‌برداری

عمودی با اختلاف زاویه 10 درجه

ارتفاع

100 میلی متر

عرض

23 میلی متر

عمق

100 میلی متر

وزن خالص

0.16 کیلوگرم

توان موتور AC-3

0 تا 0.5 کیلووات، 200 تا 240 ولت تکفاز
0 تا 0.5 کیلووات، 200 تا 240 ولت 3 فاز
0.55 تا 1 کیلووات، 200 تا 240 ولت 3 فاز
1.1 تا 2 کیلووات، 380 تا 440 ولت 3 فاز

نوع راه انداز موتور

راه انداز نرم

استانداردها

EN/IEC 60947-4-2

گواهینامه‌ها

CSA
GOST
C-tick
UL
CCC

درجه حفاظت IP

IP20

درجه آلودگی

2EN/IEC 60947-4-2

مقاومت در برابر ارتعاشات

1gn 13…150 Hz)EN/IEC 60068-2-6
1.5mm peak to peak 3…13 Hz)EN/IEC 60068-2-6

مقاومت در برابر ضربه

15gn 11 ms EN/IEC 60068-2-27

رطوبت نسبی

5 تا 95 درصد بدون متراکم شدن یا چکیدن آب مطابق با استاندارد EN/IEC 60068-2-3

دمای محیط برای بهره برداری

10- تا 50 درجه سانتی‌گراد

دمای محیط برای نگهداری یا انبار

25- تا 70 درجه سانتی‌گراد

ارتفاع عملیاتی نسبت به سطح دریا

1000 متر
